1 ПКНТб-10 (70-120) ССД с наконечниками
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 1,6 |
| Тип кабеля | ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж |
| Температура эксплуатации, °С | -50...+50 |
| Тип муфты | Концевая |
| Сечение жил кабеля, мм² | от 70 до 120 |
| Напряжение, кВ | до 10 |
| Число жил | 1 |
| Тип изоляции | Пластмасса |
| Установка | Наружняя |
| Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
| Наличие защитного слоя в кабеле | Нет |
| Размер упаковки, мм | 150x200x350 |
Описание

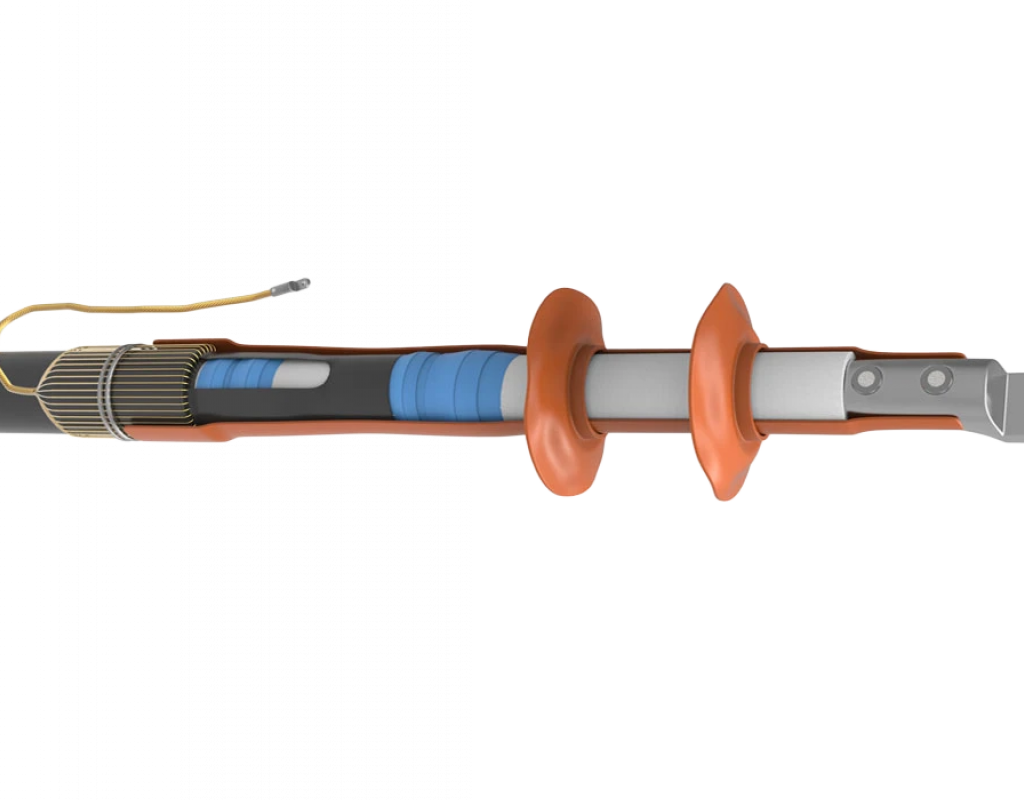

Муфта предназначена для оконцевания одножильного кабеля с броней и изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение до 10кВ для наружной установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки и изолятора снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
В комплект муфты входит алюминиевый наконечник с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена специальная смазка. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Провод заземления формируется из проволочного экрана кабеля, пружины постоянного давления и оконцовывается наконечником под опрессовку.
Комплектация:
| Трубка стресс-контроля | 1 шт. |
| Трубка восстановления изоляции жил | 1 шт. |
| Наконечник болтовой | 1 шт. |
| Наконечник Т-25-10 | 1 шт. |
| Герметик | 3 шт. |
| Проволока бандажная | 1 шт. |
| Пружина | 2 шт. |
| Изолятор | 2 шт. |
| Инструкция | 1 шт. |
