3 КНТп-10 (35-50) ССД с наконечниками
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 1,8 |
| Тип кабеля | ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж |
| Температура эксплуатации, °С | -50...+50 |
| Тип муфты | Концевая |
| Сечение жил кабеля, мм² | от 35 до 50 |
| Напряжение, кВ | до 10 |
| Число жил | 3 |
| Тип изоляции | Бумага |
| Установка | Наружняя |
| Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
| Наличие защитного слоя в кабеле | С броней/без брони |
| Размер упаковки, мм | 150x200x860 |
Описание

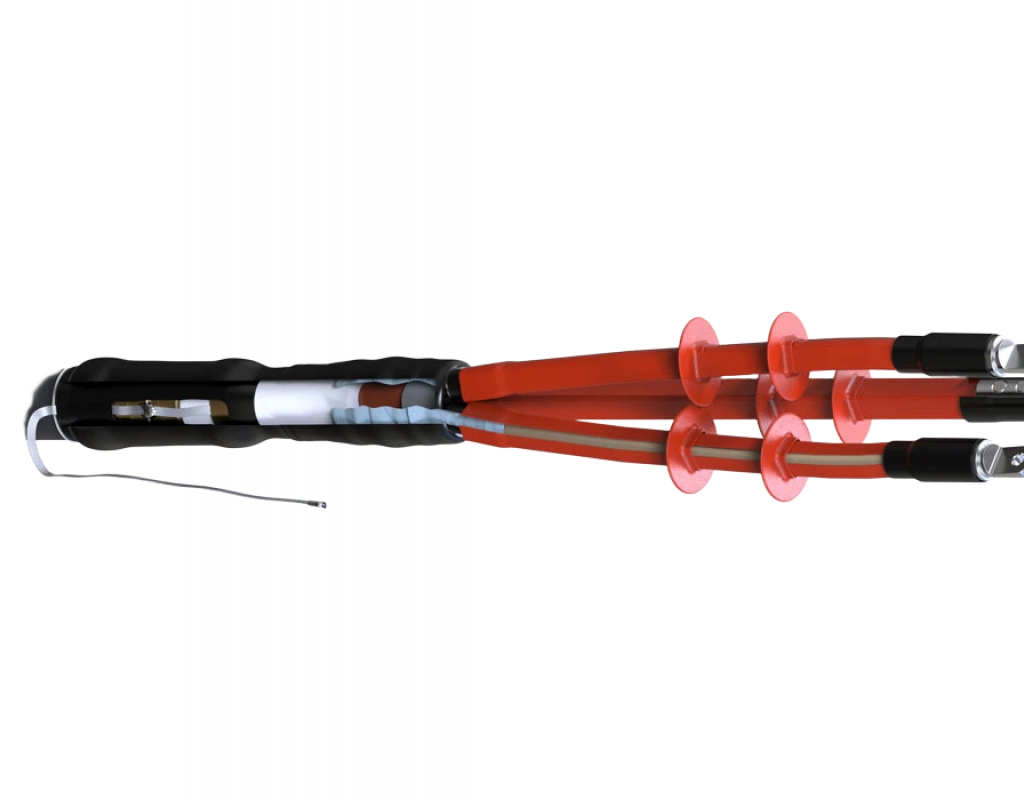

Муфта предназначена для оконцевания трехжильного кабеля с бумажной маслопропитанной изоляцией (с броней/без брони) с общей алюминиевой или свинцовой оболочкой на напряжение до 10кВ для наружной установки.
В состав муфты входят термоусаживаемые маслоотделительные трубки, антитрекинговые трубки восстановления изоляции жилы, манжеты на наконечники и поясные манжеты. Использование изолирующей антитрекинговой трубки и изолятора снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
В комплект муфты входят алюминиевые наконечники с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена специальная смазка. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Провод заземления формируется из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
Комплектация:
| Трубка восстановления изоляции жил | 3 шт. |
| Манжета на наконечник | 3 шт. |
| Манжета поясная | 1 шт. |
| Перчатка | 1 шт. |
| Маслоотделительная трубка | 3 шт. |
| Наконечник болтовой | 3 шт. |
| Провод заземления | 1 шт. |
| Герметик | 8 шт. |
| Проволока бандажная | 1 шт. |
| Комплект для пайки | 1 шт. |
| Изолятор | 1 шт. |
| Инструкция | 1 шт. |
