3 ПКНТпб-10 (150-240) ССД с наконечниками
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 1,8 |
Тип кабеля | ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж |
Температура эксплуатации, °С | -50...+50 |
Тип муфты | Концевая |
Сечение жил кабеля, мм² | от 150 до 240 |
Напряжение, кВ | до 10 |
Число жил | 3 |
Тип изоляции | Пластмасса |
Установка | Наружняя |
Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
Наличие защитного слоя в кабеле | Да |
Размер упаковки, мм | 150x200x860 |
Описание

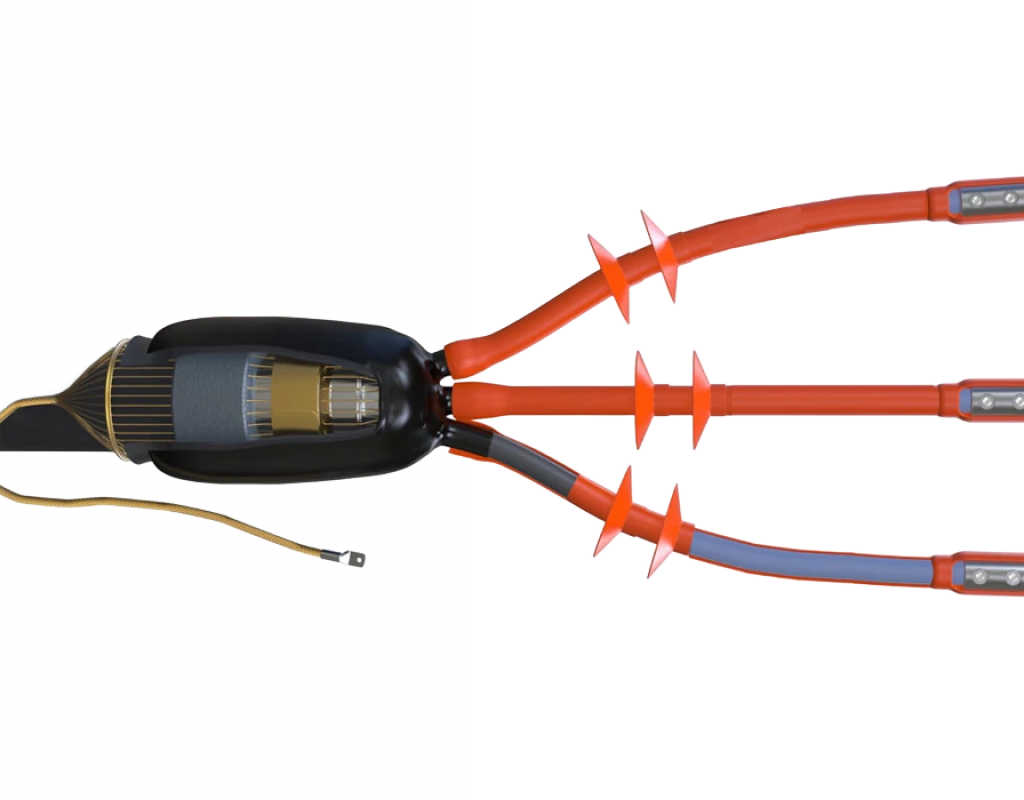

Муфта предназначена для оконцевания трехжильного кабеля с броней с изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение до 10кВ для наружной установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки и изолятора снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
В комплект муфты входят алюминиевые наконечники с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена специальная смазка. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Провод заземления формируется из проволочного экрана кабеля, пружины постоянного давления и оконцовывается наконечником под опрессовку.
Комплектация:
Трубка стресс-контроля | 1 шт. |
Трубка восстановления изоляции жил | 3 шт. |
Манжета на наконечник | 3 шт. |
Манжета поясная | 1 шт. |
Перчатка | 1 шт. |
Наконечник болтовой | 3 шт. |
Наконечник Т-25-10 | 1 шт. |
Герметик | 7 шт. |
Изолятор | 1 шт. |
Проволока бандажная | 1 шт. |
Пружина | 1 шт. |
Инструкция | 1 шт. |
