3 ПКТпб-1 (35-50) ССД без наконечников
Номенклатурный номер: 120317-00300
Условия возврата
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 1,5 |
| Тип кабеля | АВБбШв, ВБбШв, АПвБбШв, АПвБбШп, ВБВ, АВВБ, АВВБГ, ПвБбШв(п) |
| Температура эксплуатации, °С | -50...+50 |
| Тип муфты | Концевая |
| Сечение жил кабеля, мм² | от 35 до 40 |
| Напряжение, кВ | до 1 |
| Число жил | 3 |
| Тип изоляции | Пластмасса |
| Установка | Внутренняя/наружная |
| Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
| Система заземления | Да |
| Наличие защитного слоя в кабеле | Да |
| Размер упаковки, мм | 150x200x400 |
Описание
Предназначена для оконцевания 3-х жильных силовых кабелей с пластмассовой изоляцией с броней на напряжение до 1 кВ для внутренней и наружной установки.

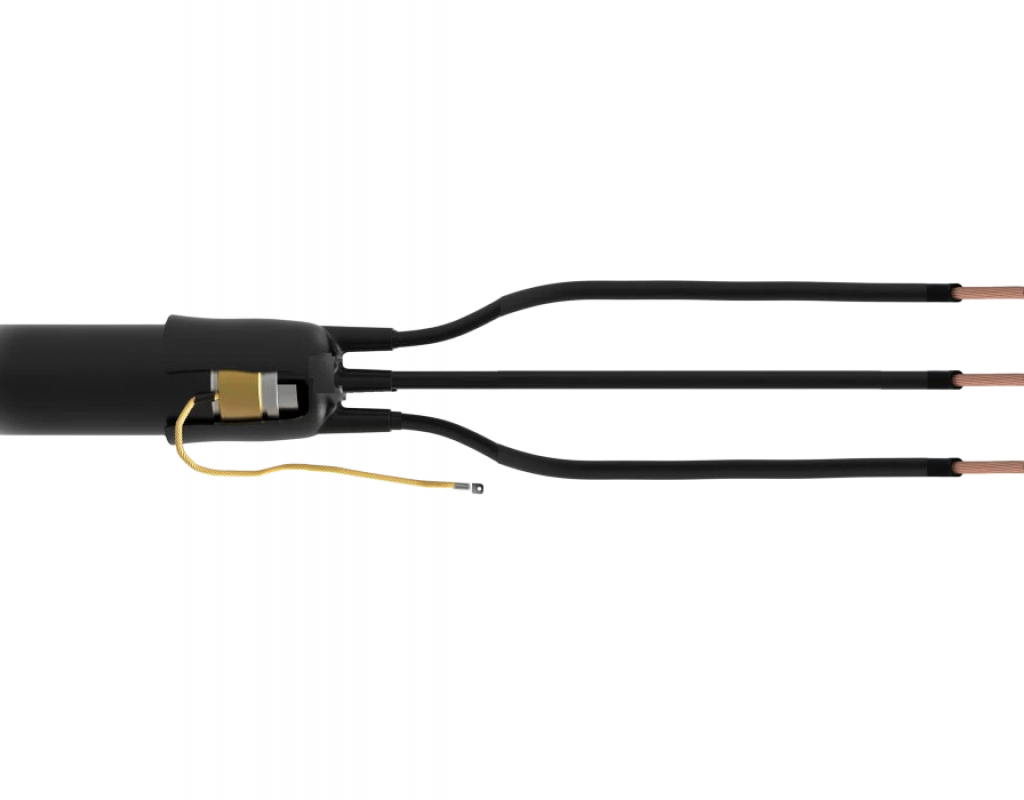

Концевая термоусаживаемая муфта состоит из термоусаживаемой перчатки, на внутреннюю поверхность которой нанесен термоплавкий клей, термоусаживаемых трубок изоляции жил, манжет, провода заземления с наконечником.
Комплектация:
| Трубки восстановления | 3 шт. |
| Манжета поясная | 1 шт. |
| Перчатка | 1 шт. |
| Провод заземления | 1 шт. |
| Проволока бандажная | 1 шт. |
| Герметик | 1 шт. |
| Пружина | 1 шт. |
| Инструкция | 1 шт. |
