3 ПКВТпб-10 (35-50) ССД без наконечников
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 1,8 |
| Тип кабеля | ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж |
| Температура эксплуатации, °С | -50...+50 |
| Тип муфты | Концевая |
| Сечение жил кабеля, мм² | от 35 до 50 |
| Напряжение, кВ | до 10 |
| Число жил | 3 |
| Тип изоляции | Пластмасса |
| Установка | Внутренняя |
| Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
| Наличие защитного слоя в кабеле | Да |
| Размер упаковки, мм | 150x200x860 |
Описание

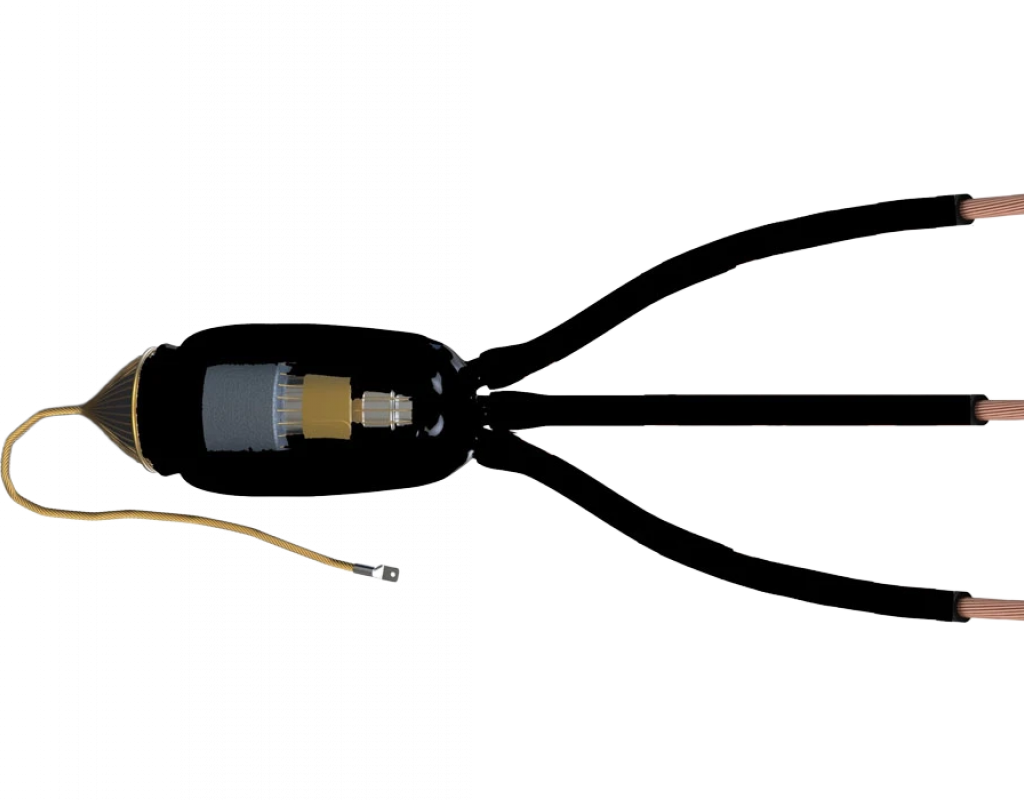

Муфта предназначена для оконцевания трехжильного кабеля с броней с изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение до 10кВ для внутренней установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
Провод заземления формируется из проволочного экрана кабеля, пружины постоянного давления и оконцовывается наконечником под опрессовку.
Комплектация:
| Трубка стресс-контроля | 1 шт. |
| Трубка восстановления изоляции жил | 3 шт. |
| Манжета на наконечник | 3 шт. |
| Манжета поясная | 1 шт. |
| Перчатка | 1 шт. |
| Наконечник Т-25-10 | 1 шт. |
| Герметик | 11 шт. |
| Проволока бандажная | 1 шт. |
| Пружина | 1 шт. |
| Инструкция | 1 шт. |
