3 ПСТ-1 (35-50) ССД
Номенклатурный номер: 120317-00367
Условия возврата
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 1,5 |
| Тип кабеля | АВВГ, ВВГ, АПвВГ, ПвВГ |
| Температура эксплуатации, °С | -50...+50 |
| Тип муфты | Соединительная |
| Сечение жил кабеля, мм² | от 35 до 50 |
| Напряжение, кВ | до 1 |
| Число жил | 3 |
| Тип изоляции | Пластмасса |
| Установка | Внутренняя/наружная |
| Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
| Система заземления | Нет |
| Наличие защитного слоя в кабеле | Нет |
| Размер упаковки, мм | 150x200x860 |
Описание

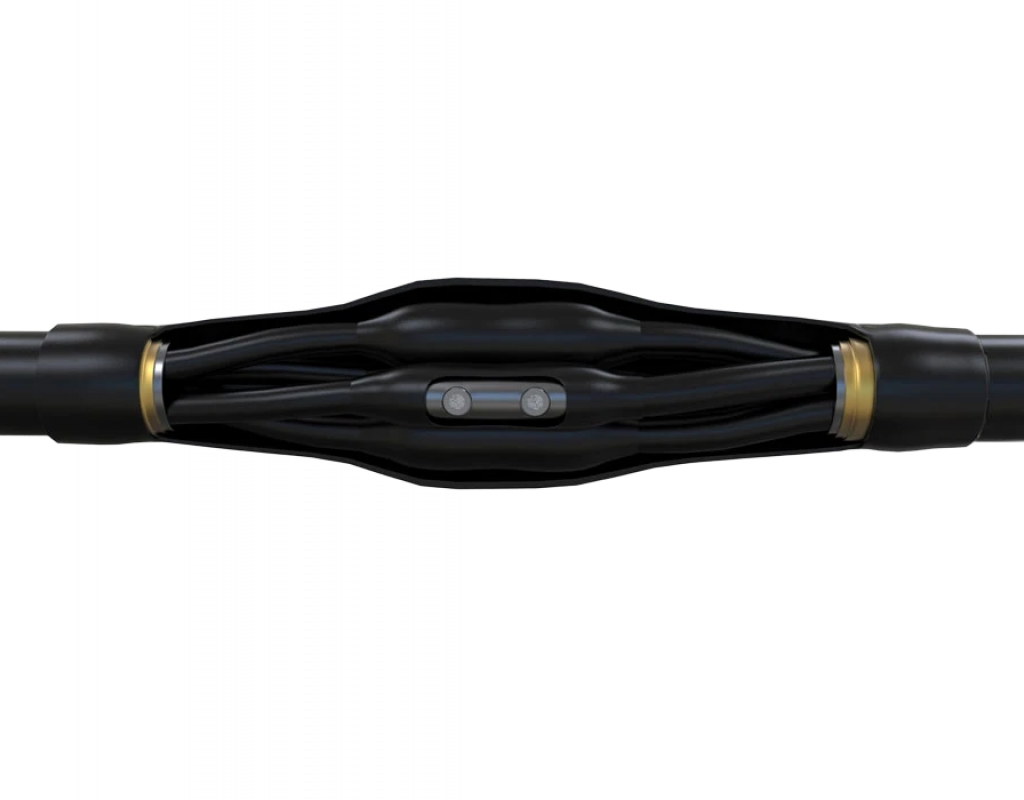

Муфта предназначена для соединения 3-х жильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ для внутренней и наружной установки.
Соединительная термоусаживаемая муфта состоит из внешнего кожуха, манжет на соединитель, болтовых соединителей.
Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50°C.
Комплектация:
| Манжета на соединитель | 3 шт. |
| Внешний кожух | 1 шт. |
| Соединитель болтовой | 3 шт. |
| Инструкция | 1 шт. |
