3 ПСТ-10 (70-120) ССД
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 3 |
Тип кабеля | АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвП2г-10, ПвВ-10, ПВП-10, ПвПг-10, ПвПу-10, ПвПуг-10 |
Температура эксплуатации, °С | -50...+50 |
Тип муфты | Соединительная |
Сечение жил кабеля, мм² | от 70 до 120 |
Напряжение, кВ | до 10 |
Число жил | 3 |
Тип изоляции | Пластмасса |
Установка | Внутренняя/наружная |
Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
Наличие защитного слоя в кабеле | Нет |
Размер упаковки, мм | 150x200x1270 |
Описание

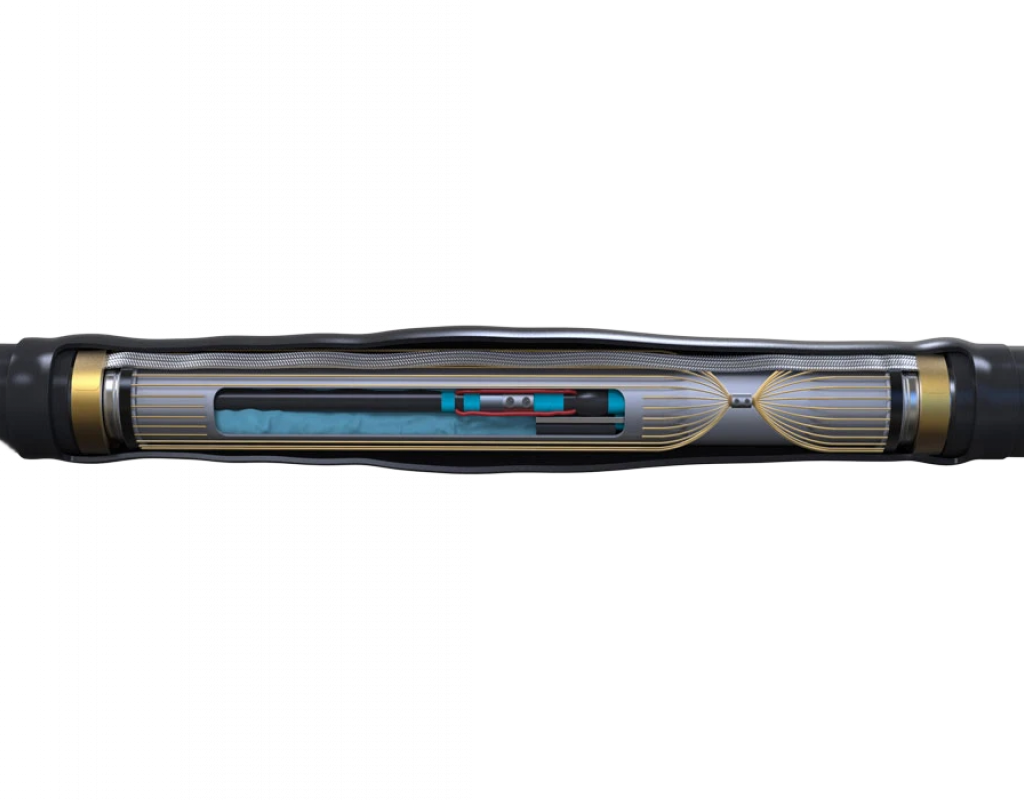

Муфта предназначена для соединения трехжильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 10 кВ для внутренней и наружной установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.
Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50°C.
Комплектация:
Трубка стресс-контроля | 2 шт. |
Трубка 2-х слойная | 1 шт. |
Внешний кожух с клеем | 1 шт. |
Соединитель 4 СБ-1 | 1 шт. |
Соединитель СБ-0 | 1 шт. |
Герметик | 3 шт. |
Сетка медная луженная | 1 шт. |
Распорка межфазная с герметиком | 2 шт. |
Инструкция | 1 шт. |
Цвет (внешний слой): Красный
Цвет (внутренний слой): Натурального светлого цвета
Наружный диаметр, мм: 110
Сопротивление удару: N (нормальная)
Сопротивление изгибу: Жесткая
Герметичность соединений, ГОСТ 14254-96: IP68
Электрическая прочность, мин: не менее 15
Термостабильность при t 200 °С, мин: более 20
Теплопроводность, Вт(м·К): 0,5
Твердость наружного слоя по Шору, D: 60
Масса трубы, кг: 314
Радиус изгиба, °: не менее 20
Внутренний диаметр, мм: 90
Сопротивление сжатию, Н: 1250
Сопротивление изоляции, мОм: более 100
Толщина стенки, мм: 10
