3 ПСТб-10 (70-120) ССД
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 3 |
Тип кабеля | АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвП2г-10, ПвВ-10, ПВП-10, ПвПг-10, ПвПу-10, ПвПуг-10 |
Температура эксплуатации, °С | -50...+50 |
Тип муфты | Соединительная |
Сечение жил кабеля, мм² | от 70 до 120 |
Напряжение, кВ | до 10 |
Число жил | 3 |
Тип изоляции | Пластмасса |
Установка | Внутренняя/наружная |
Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
Наличие защитного слоя в кабеле | Да |
Размер упаковки, мм | 150x200x1270 |
Описание

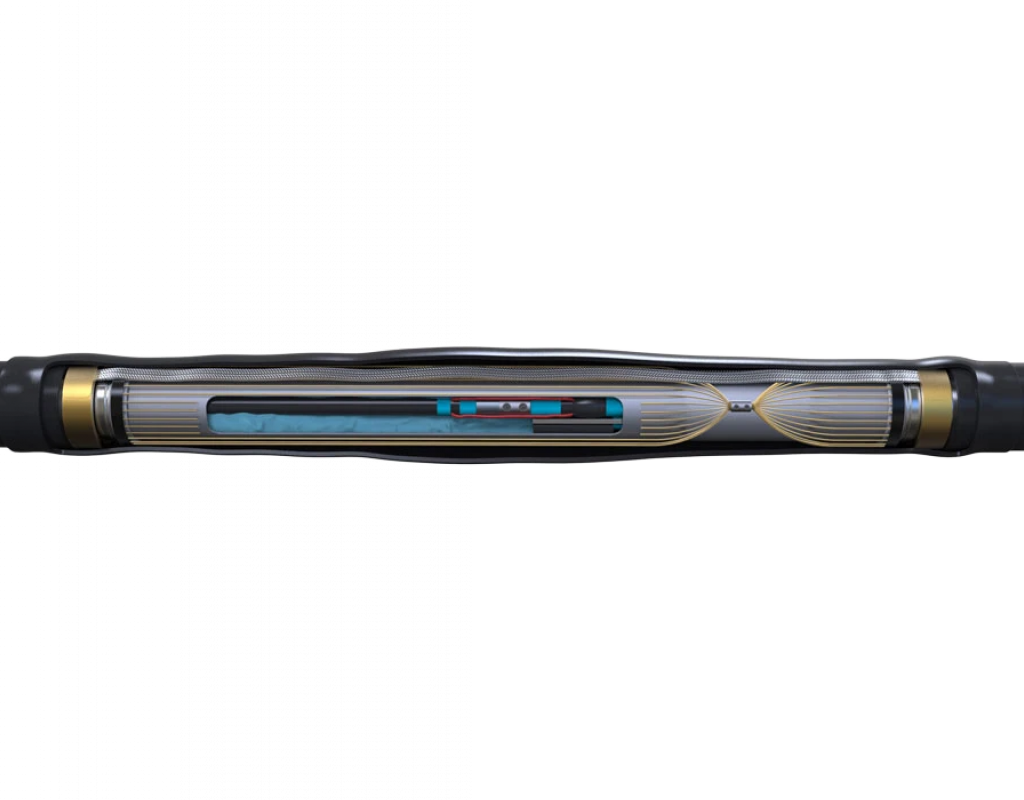

Муфта предназначена для соединения одножильных силовых кабелей с пластмассовой изоляцией с броней на напряжение до 10 кВ для внутренней и наружной установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.
Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50°C.
Комплектация:
Трубка стресс-контроля | 6 шт. |
Трубка 2-х слойная | 3 шт. |
Внешний кожух с клеем | 1 шт. |
Соединитель 4 СБ-2 | 3 шт. |
Соединитель СБ-0 | 1 шт. |
Провод заземления | 1 шт. |
Герметик | 3 шт. |
Сетка медная луженная | 1 шт. |
Проволока бандажная | 1 шт. |
Пружина | 1 шт. |
Распорка межфазная с герметиком | 1 шт. |
Инструкция | 1 шт. |
