4 СТп-1 (150-240) ССД
Номенклатурный номер: 120317-00093
Условия возврата
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 1,6 |
| Тип кабеля | ААШв(п), АСБГ, АСБл, АСБ2л, ААБл, ААБ2л, АСБл, АСШв, СБл, СБ2л, СП, СПГ, СШв, СБШв, СПШв, ААБлГ, ААПл |
| Температура эксплуатации, °С | -50...+50 |
| Тип муфты | Соединительная |
| Сечение жил кабеля, мм² | от 150 до 240 |
| Напряжение, кВ | до 1 |
| Число жил | 4 |
| Тип изоляции | Бумажная |
| Установка | Внутренняя/наружная |
| Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
| Система заземления | Да |
| Наличие защитного слоя в кабеле | Да |
| Размер упаковки, мм | 150x200x400 |
Описание

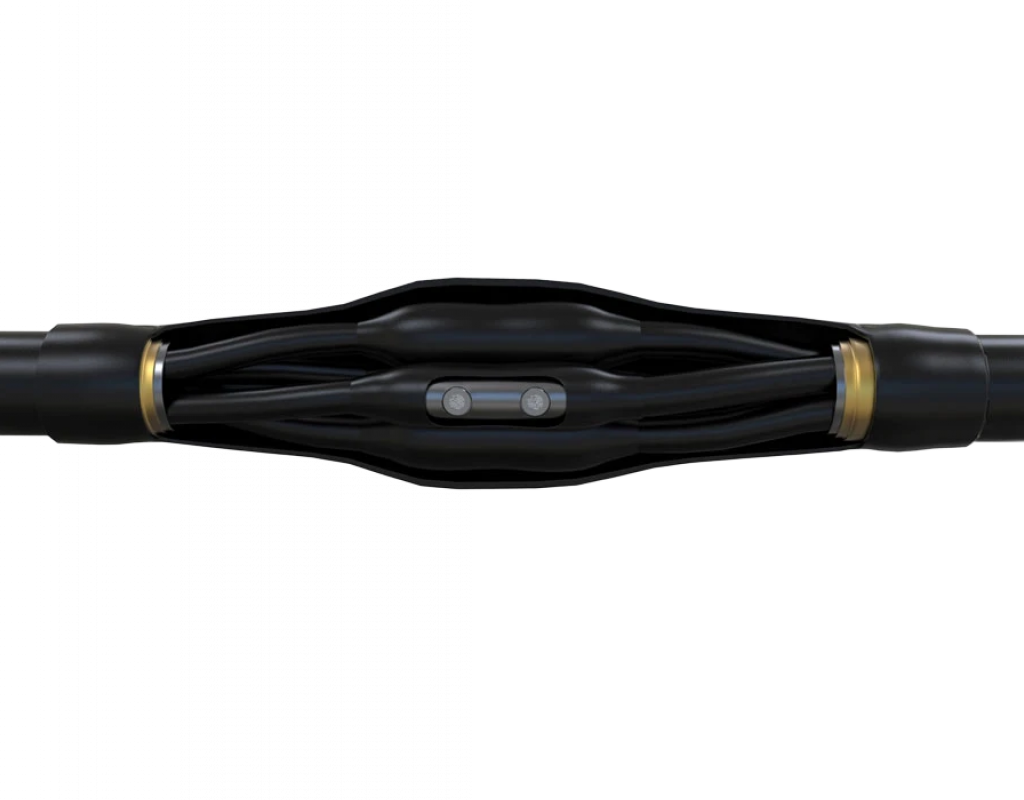

Муфта предназначена для соединения 4-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 1 кВ для внутренней и наружной установки.
Соединительная термоусаживаемая муфта состоит из термоусаживаемых перчаток, термоусаживаемых трубок изоляции жил, манжет на соединитель, провода заземления, болтовых соединителей и сопутствующих комплектующих. Муфта комплектуется паяным комплектом заземления.
Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50°C.
Комплектация:
| Внешний кожух | 1 шт. |
| Манжета изоляции соединителя | 4 шт. |
| Жильная трубка | 8 шт. |
| Термоусаживаемая перчатка | 2 шт. |
| Стеклолента | 1 шт. |
| Соединитель болтовой | 4 шт. |
| Проволока бандажная | 1 шт. |
| Герметик узла заземления | 1 шт. |
| Провод заземления | 1 шт. |
| Комплект для пайки | 1 шт. |
| Салфетка (бязь) | 1 шт. |
| Инструкция | 1 шт. |
