Аварийный транспортируемый кабельный комплект АТКК
14 дней возврат/обмен
1 год гарантии
Характеристики:
- общая масса АТКК | не более 245 |
- кабельной секции | 50 |
- устройства подключения | 5 |
- УЗМС | 7 |
Описание
Предназначен для оперативного временного восстановления связи при авариях на волоконно-оптических линиях передачи, имеющих протяженный характер, или в случаях, когда затруднен доступ к месту аварии. Например, аварии на железнодорожном транспорте, подтоплении при паводках или разливе агрессивных химикатов.

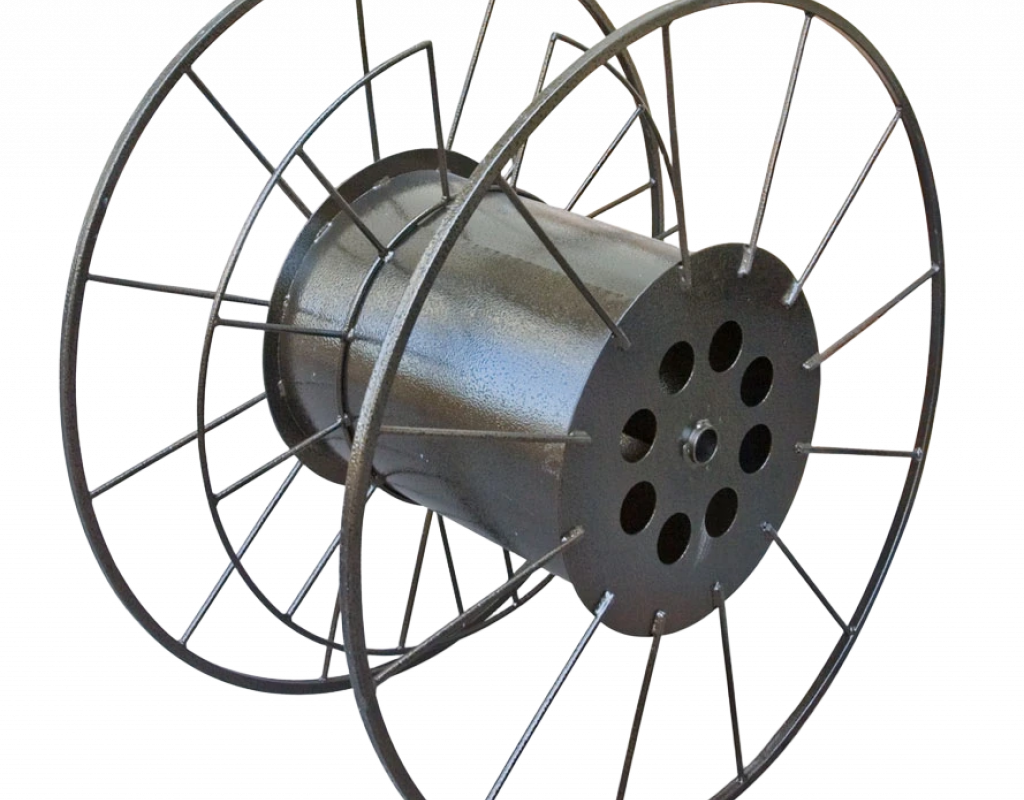

АТКК состоит из последовательно соединенных функционально независимых кабельных секций, каждая из которых представляет собой металлический барабан с размещенным на нем оптическим кабелем. Оптический кабель с обоих концов оконцован коннекторами FC/UPC, в транспортном положении находящимися в защитной гофротрубе.

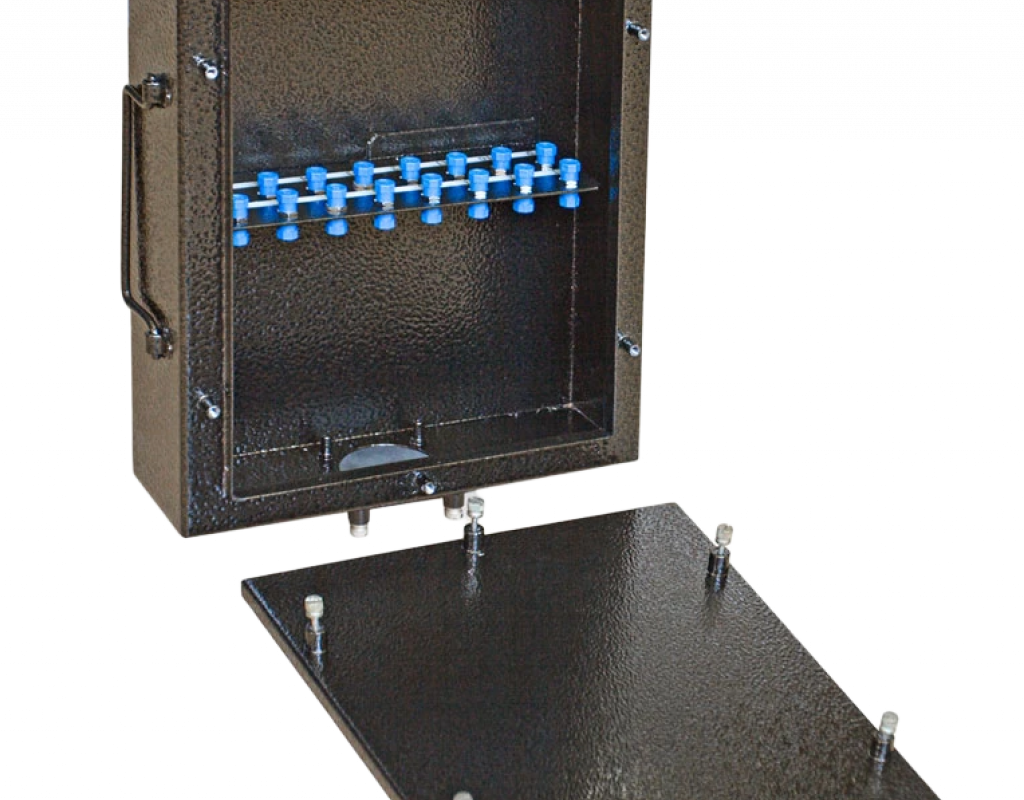

В рабочем положении каждый конец оптического кабеля кабельной секции подсоединяется к устройству защиты мест соединений (УЗМС). УЗМС представляет собой двухсекционную герметичную металлическую коробку с установленными на патч-панели оптическими розетками FC. Возможно легкосъемное крепление УЗМС на щеке барабана кабельной секции.
Устройство подключения представляет собой оптическую муфту МТОК-В3 с отрезком оптического кабеля (10 м). Один конец кабеля введен в муфту, второй конец оконцован коннекторами FC/UPC (в транспортном положении защищенными гофротрубой). Запас оптических волокон, предназначенных для подсоединения устройства подключения к поврежденному оптическому кабелю или станционному оборудованию, выложен на кассете муфты.
Подключение АТКК производится путем подключения оптических волокон поврежденного кабеля к волокнам АТКК с использованием механических соединителей, входящих в состав устройства подключения. Монтаж АТКК должен осуществляться при помощи стандартного набора инструментов для работы с оптическим кабелем. Дополнительные специальные инструменты для развертывания и монтажа АТКК не требуются.
По отдельным заказам возможно изготовление АТКК общей длиной до 4-х км.
Комплектация:
Кабельная секция: | |
- кабельный барабан стальной | 4 шт. |
- кабельная сборка 500м с узлом подключения 16 ОВ | 1 шт. |
Устройство подключения | |
- муфта МТОК-В3 | 2 шт. |
- fibrlok 2529 | 32 шт. |
УЗМС | |
- корпус оптический стальной | 5 шт. |
- розетка оптическая FC/UPC | 80 шт. |
Тип оптических портов: SC/UPC
Максимальное количество вводимых ОК: 4 или 2 транзитных
Метериал основания: ABS пластик
Материал кожуха: Метал
Кол-во запорных устройств: 2
Тип замков: Цилиндровый
Габариты, мм: 123х243х72
Защищенность: IP54
Макс. кол-во абонентских оптических портов: 8
