Блок для ВОКС-Б 320SC/APC (полная компл.)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 5,1 |
| Габариты, мм | 476х156х258 |
| Макс. число оптических портов FC/SC (LC) | 240/320 (480) |
| Применяемость | ВОКС-Б-93 |
Описание

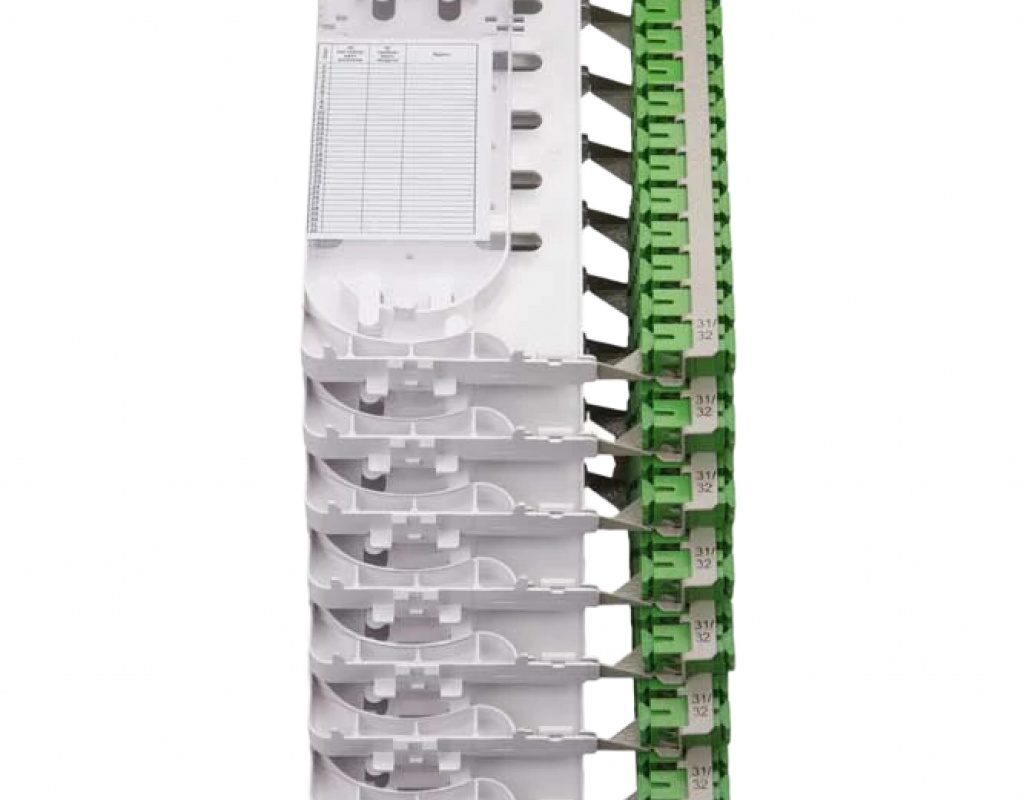

В кроссах ВОКС-Б-93 используются кроссовые блоки на 10 кросс-модулей ёмкостью 240 портов FC, 320 портов SC или 480 портов LC.
Всего в шкафах ВОКС-Б-63 и ВОКС-Б-93 устанавливается 4 кроссовых блока.
При использовании соединителей LC ёмкость может быть удвоена. Всего в шкафах ВОКС-Б-63 и ВОКС-Б-93 устанавливается 4 кроссовых блока.

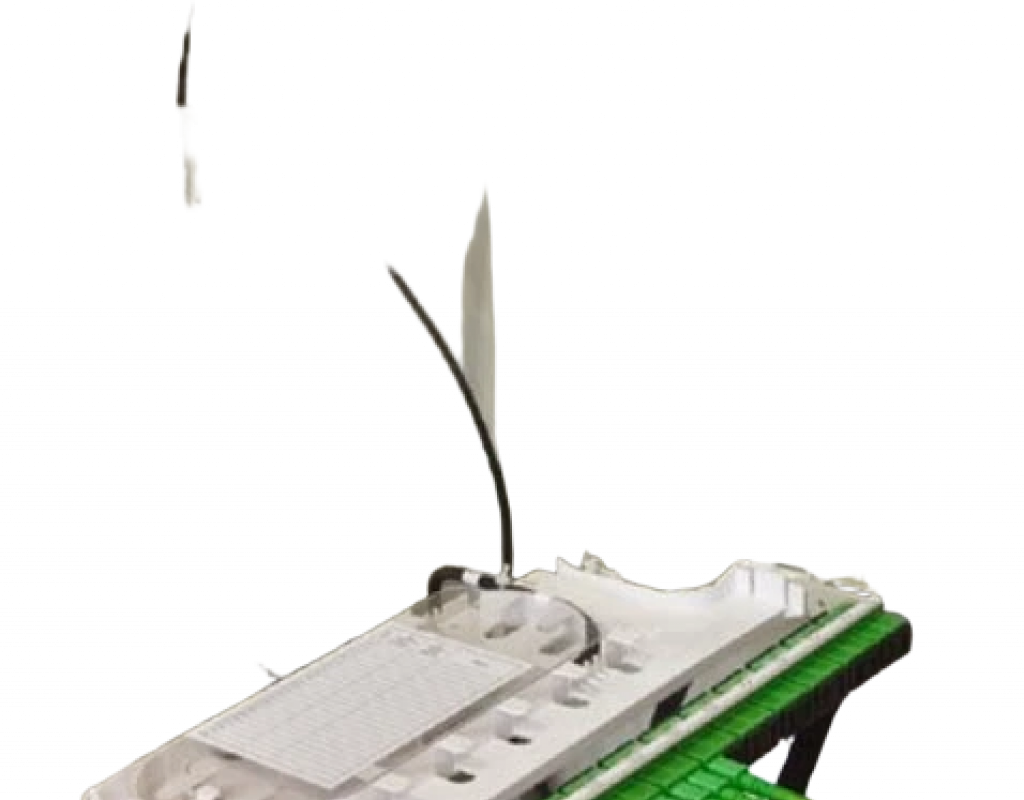

Кроссовый модуль
Конструктивной особенностью данного решения является монтаж и кросс-коммутация ОВ в откидных кроссовых модулях, объединенных в кроссовые блоки. Каждый модуль содержит кассету для укладки ОВ и панель с адаптерами (до 24 FC или 32 SC). В собранном состоянии модули размещаются в блоке вертикально, при этом адаптерные панели образуют кроссовое поле. При повороте модуля в горизонтальное положение обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.
Комплектация
| Блок кроссовый 10 модулей КБ10-К10 ВОКС-Б (корпус) | 1 шт. |
| Планка адаптерная 32SC | 10 шт. |
| Розетка (адаптер) SC/APC | 320 шт. установлены на планку |
| Пигтейл SC/APC | 320 шт. |
| КДЗС | 400 шт. |
| Комплект деталей для монтажа и маркировки | 1 шт. |
Масса, кг: 2,2
Прочность заделки, кН: 16,6
Диаметр кабеля, мм: от 14,5 до 15,5
Комплектация: <table width="100%" border="0" cellpadding="1" cellspacing="1" class="content"> <tr> <td>Зажим спиральный ПСО</td> <td>1 шт.</td> </tr> </table>
Габариты корпуса, мм: 410х210х41,5
Тип телекоммуникационной стойки: 19'', 23'', ETSI
Максимальное количество портов FC/SC/LC: 24/24/48
Максимальное количество вводимых кабелей: 4 или 2 транзитных
Комплектация: <table width="100%" border="0" cellpadding="1" cellspacing="1" class="content"> <tr> <td>Корпус ШКОС-С-1U</td> <td>1 шт.</td> </tr> <tr> <td>Крышка</td> <td>1 шт.</td> </tr> <tr> <td>Кронштейн 19"</td> <td>2 шт.</td> </tr> <tr> <td>Кассета КТ-3645</td> <td>1 шт.</td> </tr> <tr> <td>Крышка кассеты КТ</td> <td>1 шт.</td> </tr> <tr> <td>КДЗС-4525</td> <td>30 шт.</td> </tr> <tr> <td>Планка 8SC</td> <td>3 шт.</td> </tr> <tr> <td>Планка заглушка</td> <td>Нет</td> </tr> <tr> <td>Комплект деталей для монтажа</td> <td>1 шт.</td> </tr> <tr> <td>Розетка (адаптер) SC/UPC</td> <td>24 шт.</td> </tr> <tr> <td>Пигтейл SC/UPC</td> <td>24 шт.</td> </tr> </table>
