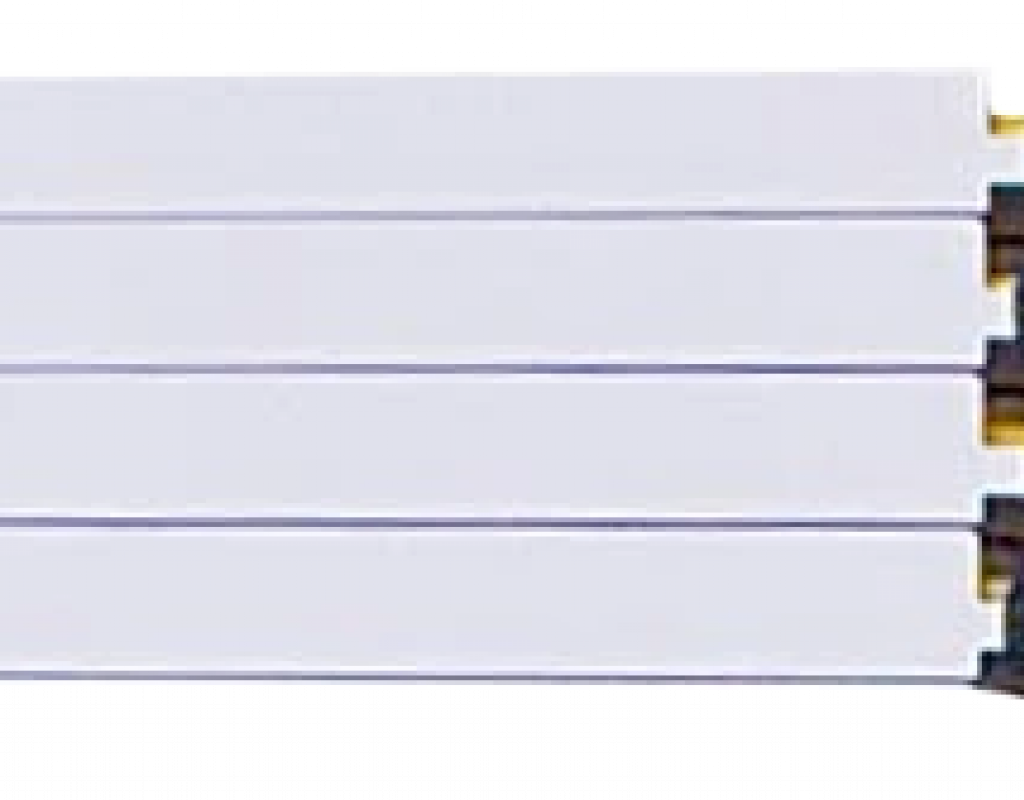

Блок кроссовый 4П 96SC/APC (полная компл.)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Габариты, мм | 486x85x240 |
| Макс. число оптических портов SC/LC | 96 |
Описание
Предназначен для установки на открытые стойки волоконно-оптической коммутационной системы с фронтальным доступом ВОКС-ФП-СТ.

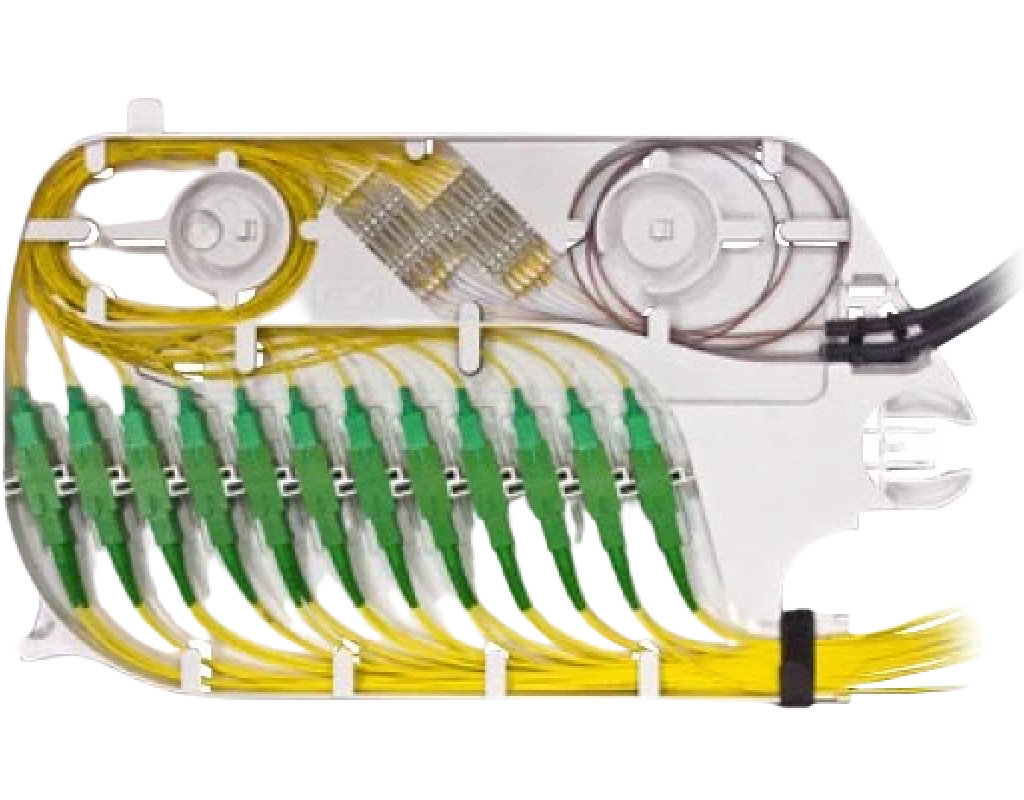

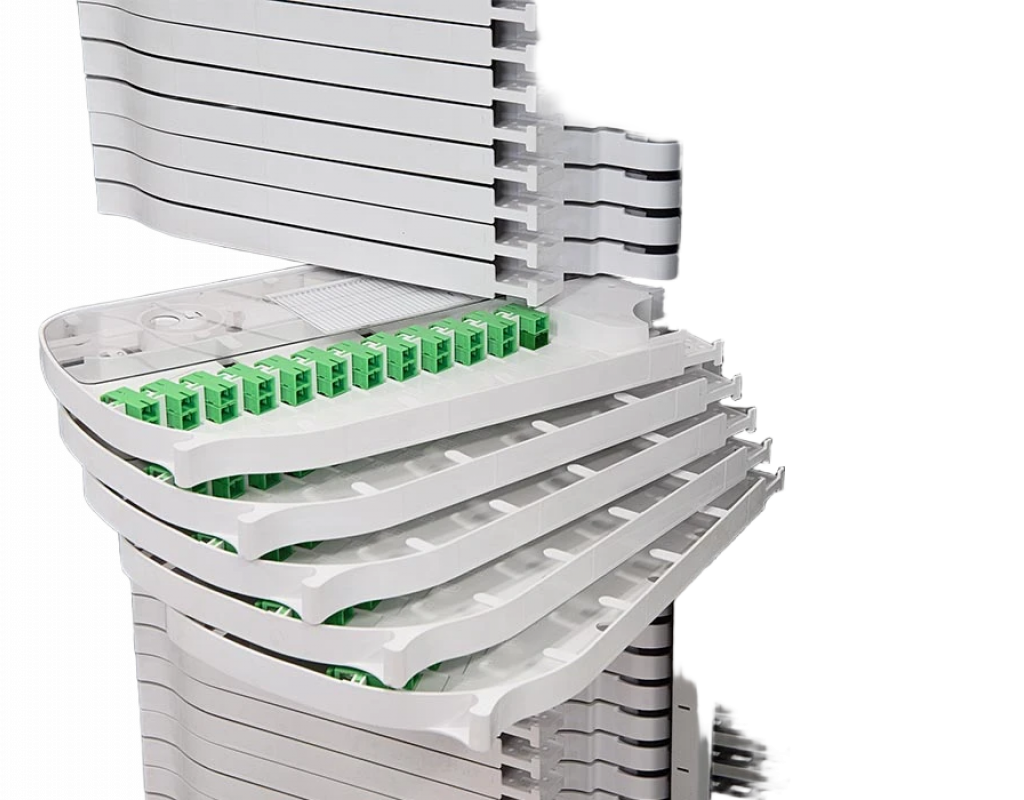

Конструктивной особенностью данного решения является монтаж и кросс-коммутация ОВ в поворотных кроссовых модулях, объединенных в кроссовые блоки. В модуле выделено место для укладки ОВ и размещения адаптеров (до 24 SC или LC). В собранном состоянии модули размещаются в блоке горизонтально, при этом фронтально расположенные адаптеры закрыты передней стенкой модуля. При повороте модуля обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.
В стойке ВОКС-ФП-СТ можно установить 12 кроссовых блоков на 4 кросс-модуля или 9 кроссовых блоков на 6 кросс-модулей.
Комплектация:
| Блок кроссовый (корзина) | 1 шт. |
| Кроссовый модуль | 4 шт. |
| Крышка модуля | 4 шт. |
| Адаптер (розетка) SC/APC | 96 шт. |
| Шнур ШОС-SM/0,9 мм - SC/APC-p/t-1,0м CCД | 96 шт. |
| Гильза ССД КДЗС 4525 | 120 шт. |
| Комплект монтажный модуля кроссового | 4 шт. |
| Паспорт | 1 шт. |
