ГМС-4
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 1,5 |
Тип кабеля | ТЗ, ТЗПА, МКС 4х4 |
Размер (L), мм | 360 |
Размер (d1), мм | 54 |
Размер (d2), мм | 50 |
Размер (d3), мм | 22 |
Описание

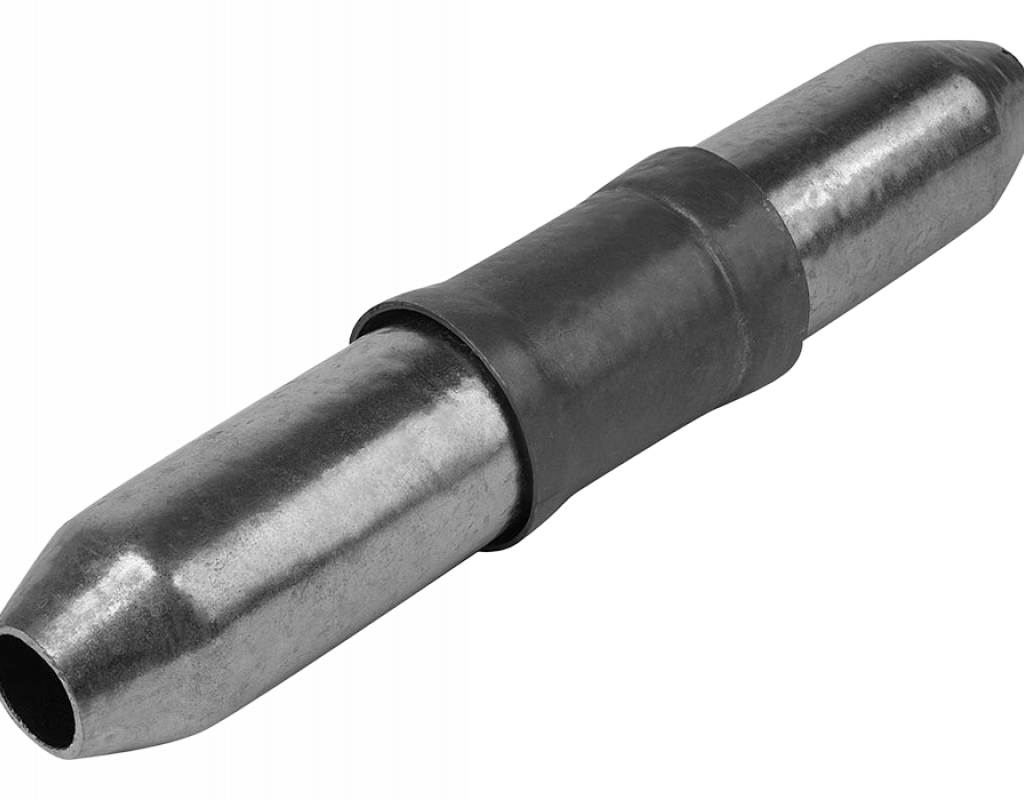

Муфты газонепроницаемые соединительные типа ГМС предназначены для установки на симметричных высокочастотных кабелях типа МКС и на кабелях железнодорожной связи с пластмассовой изоляцией жил. Могут использоваться на кабелях типов ТЗ и ТЗПА емкостью 4х4 и 7х4.
Эксплуатируются под постоянным избыточным воздушным давлением 50–60 кПа (0,5–0,6 кгс/см2) при температуре окружающей среды от -10 °С до +35 °С.
Корпус муфты изготавливается из свинца. Газонепроницаемый цилиндр заливается эпоксидным компаундом. Муфты выдерживают распайку (демонтаж) и повторную пайку с кабелем, сохраняя технические характеристики.
Комплектация:
Муфта | 1 шт. |

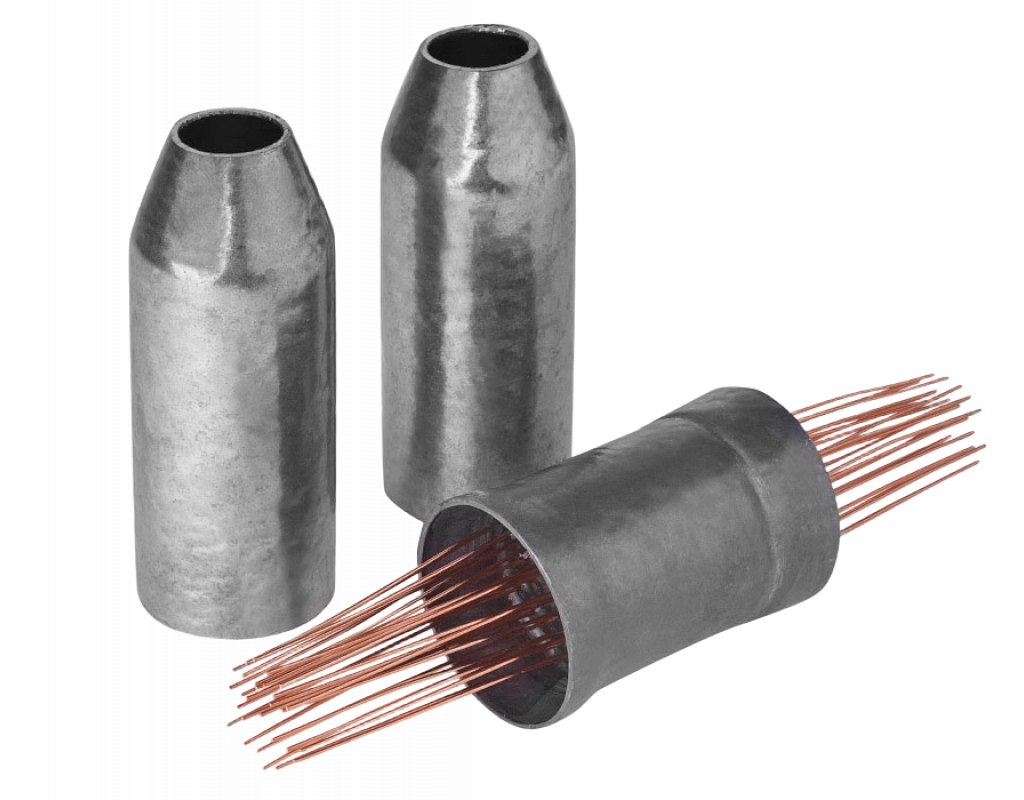

Состав муфты: | |

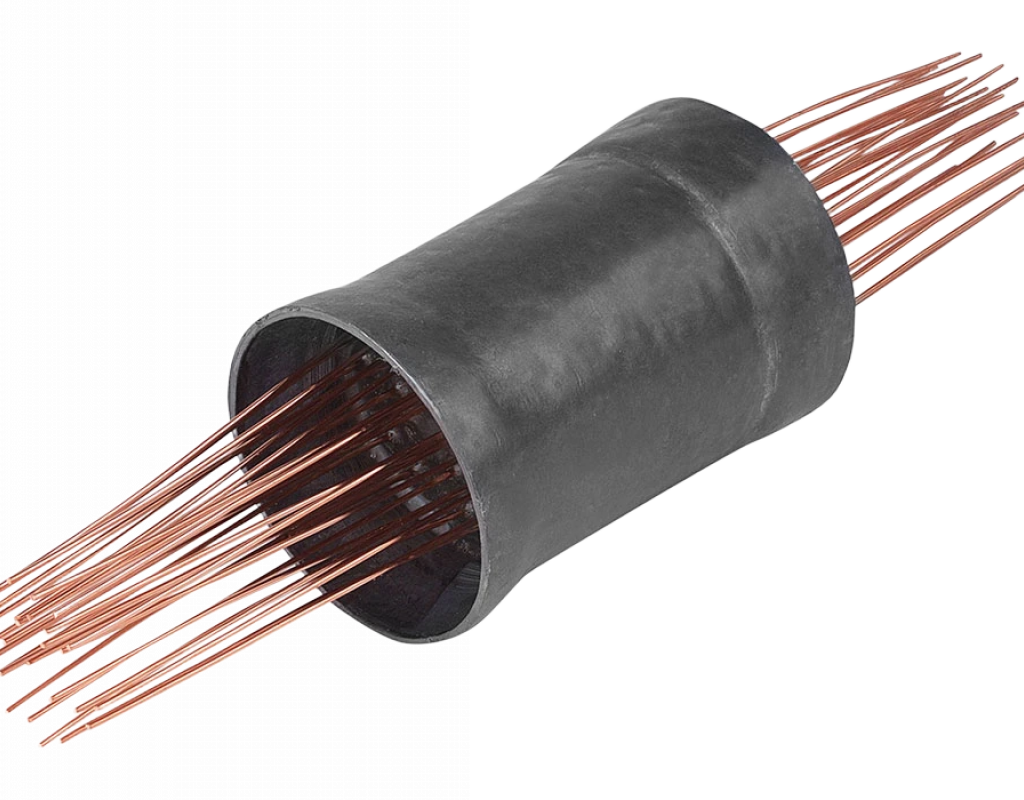

- цилиндр с залитыми жилами | 1 шт. |

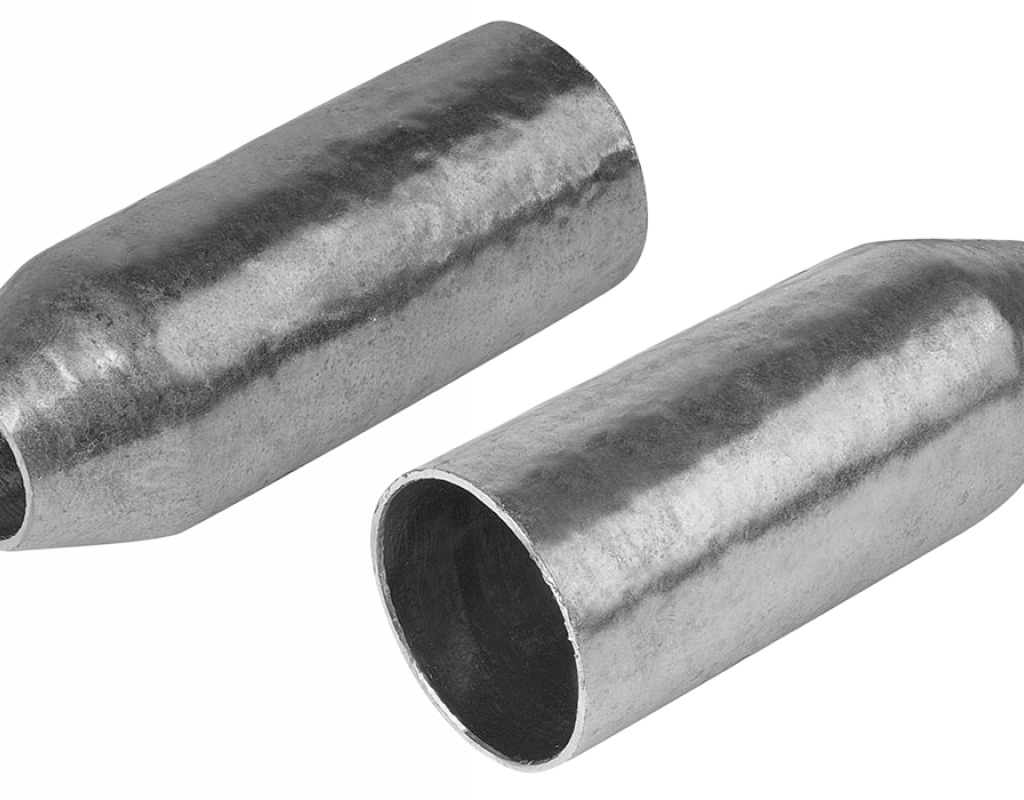

- свинцовый конус | 2 шт. |
- пакет п/э | 1 шт. |
- паспорт | 1 шт. |
