Колодец ККСр ССД-Пайп 2,5-10 ГЕК

Характеристики:

Описание

Предназначен для установки на газонах и тротуарах в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства). Для построения кабельной канализации применяется только совместно со спиральной трубой производства «СВЯЗЬСТРОЙДЕТАЛЬ», формируя систему кабельной канализации ССД-Пайп.

Железобетонный колодец ССД-Пайп с предустановленными муфтами – это новое современное изделие компании «СВЯЗЬСТРОЙДЕТАЛЬ», которое отвечает постоянно возрастающим требованиям телекоммуникационной и электроэнергетической отраслей. Он сочетает в себе наивысшую прочность среди существующих на сегодняшний день разных видов кабельных колодцев с максимально функциональным решением по размещению в его стенках специальных полимерных муфт, предназначенных для простого, быстрого и качественного ввода полимерной трубы.

Для размещения заявки в производство необходимо заполнить соответствующий бланк технического задания (ТЗ) на изготовление проходного или углового/разветвительного варианта колодца. Если вариантов колодцев несколько, то на каждый заполняется отдельный формуляр. Согласно ТЗ подбираются соответствующие муфты и устанавливаются в выбранном порядке в стенки колодца. Возможные варианты установки муфт разных диаметров в стенки колодца представлены на схеме.

При разработке данного вида комбинированного колодца были учтены интересы как собственников строительства, так и строительных компаний. Заказчику строительства наряду с выбором наиболее качественных изделий для своей кабельной канализации важен ее быстрый ввод в эксплуатацию, т. е. уменьшение срока строительства. При этом кабельная канализация должна прокладываться с учетом всех существующих на сегодняшний день строительных норм. Это правило напрямую сопряжено с соблюдением в процессе строительства выдержки временных интервалов, необходимых для полного высыхания бетона после заделки стенок колодца в местах ввода труб, а также после штукатурки ниш. Причем на время высыхания влияют температура и влажность окружающей среды.

Фактор времени наряду с легкостью возведения, а также задействованием малого количества персонала, является определяющим и для строительной компании при определении готовности взяться за подряд. Данные условия особо важны при выборе решения для строительства федеральных объектов, сроки выполнения которых всегда минимальны, а время строительства зачастую приходится на зимние месяцы, чтобы можно было пройти участки заболоченной местности.

Все эти непростые требования учтены и реализованы в данном виде комбинированного колодца. Муфты в стенки колодца заранее устанавливаются в заводских условиях, с учетом особенностей проекта. Ниши в стенках колодца отсутствуют. После установки такого колодца на объекте требуется всего один человек для ввода спиральной трубы в муфту стенки колодца, а сам монтаж трубы занимает по времени не более 2–3 минут.

Если в будущем предполагается развитие сети, то в проекте можно заложить установку в колодец дополнительных муфт с внутренними заглушками. Таким образом, когда наступит время введения в эксплуатацию дополнительных каналов, необходимо будет лишь раскопать сторону колодца с заранее предусмотренными муфтами, извлечь заглушку и ввести новый канал. При этом в колодце не нужно ничего высверливать или выбивать, а потом заделывать бетоном и гидроизолировать после его высыхания.

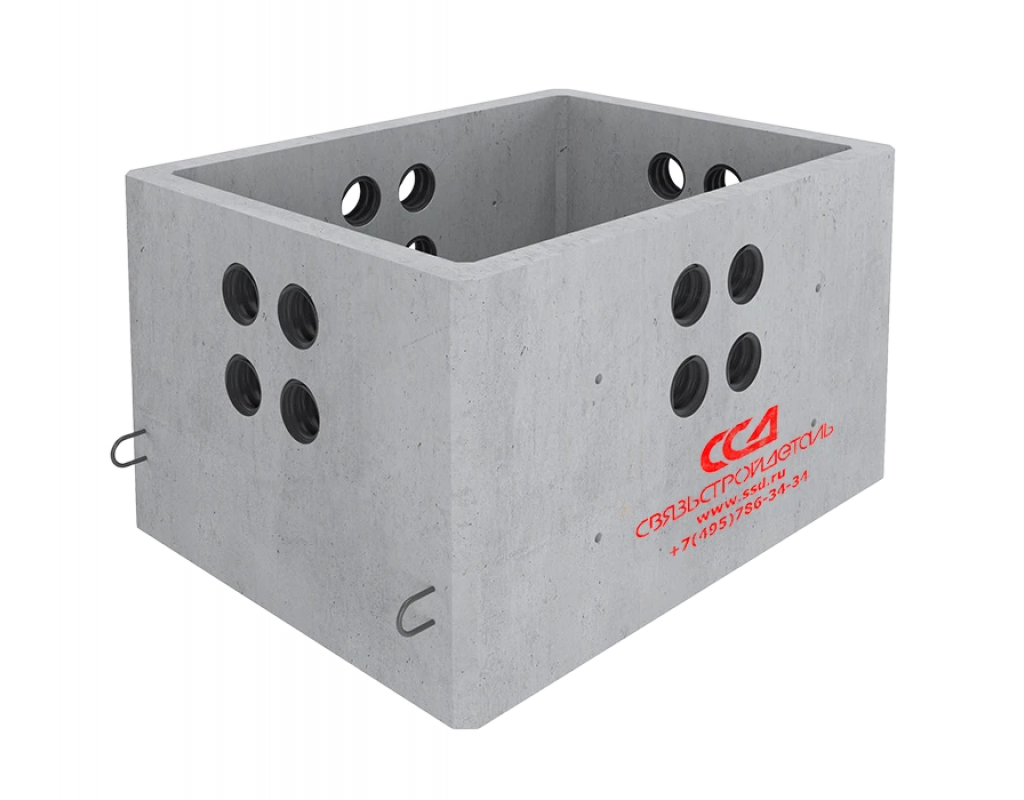

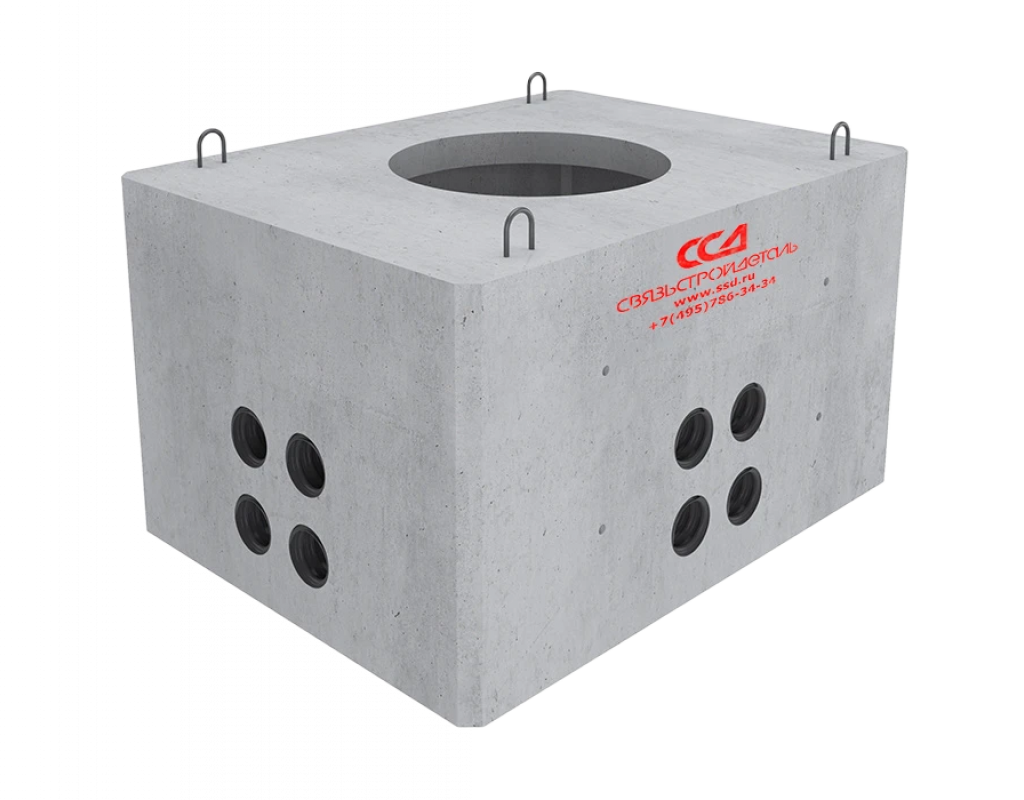

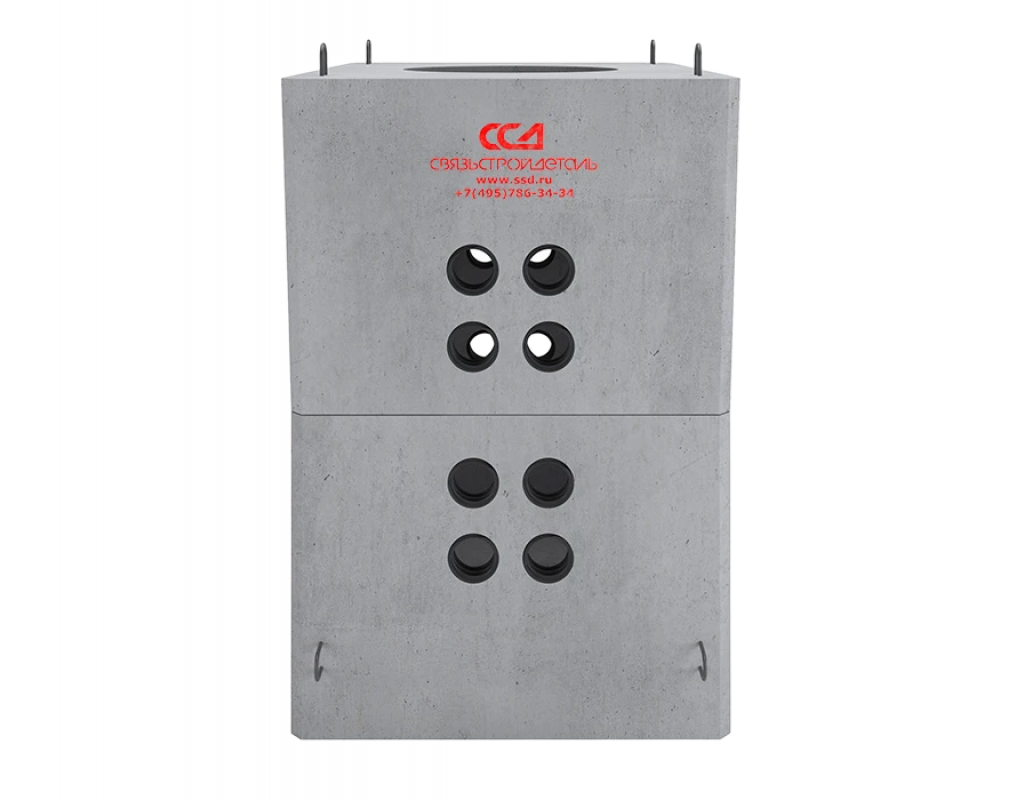

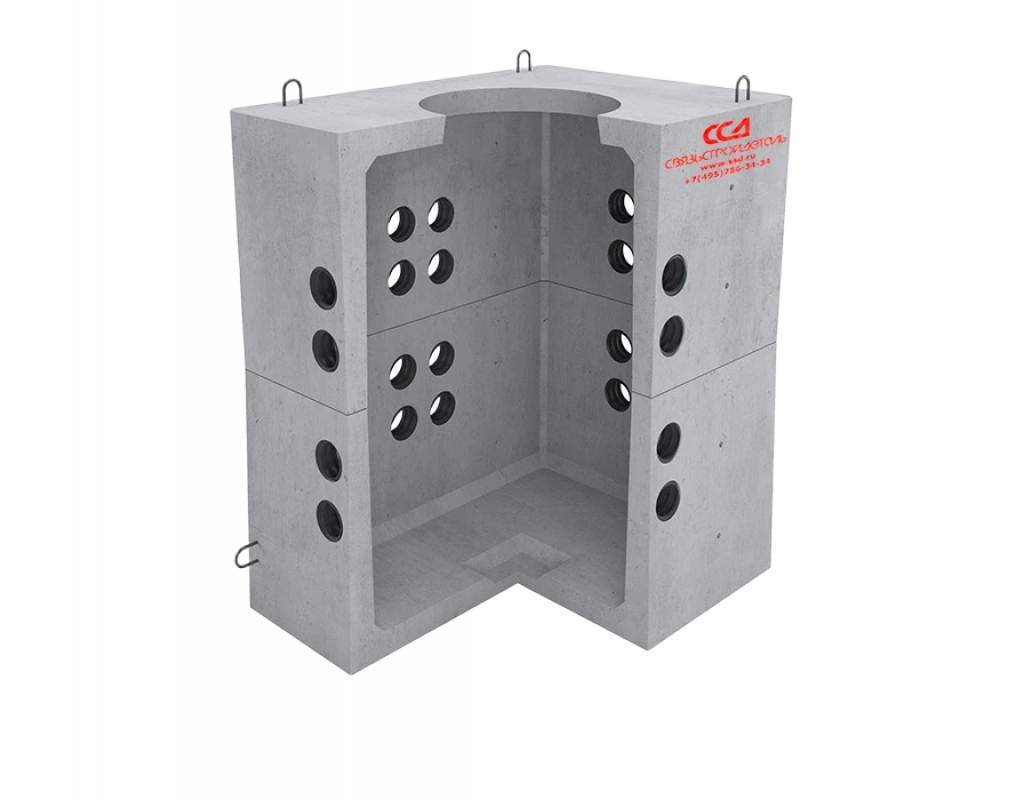

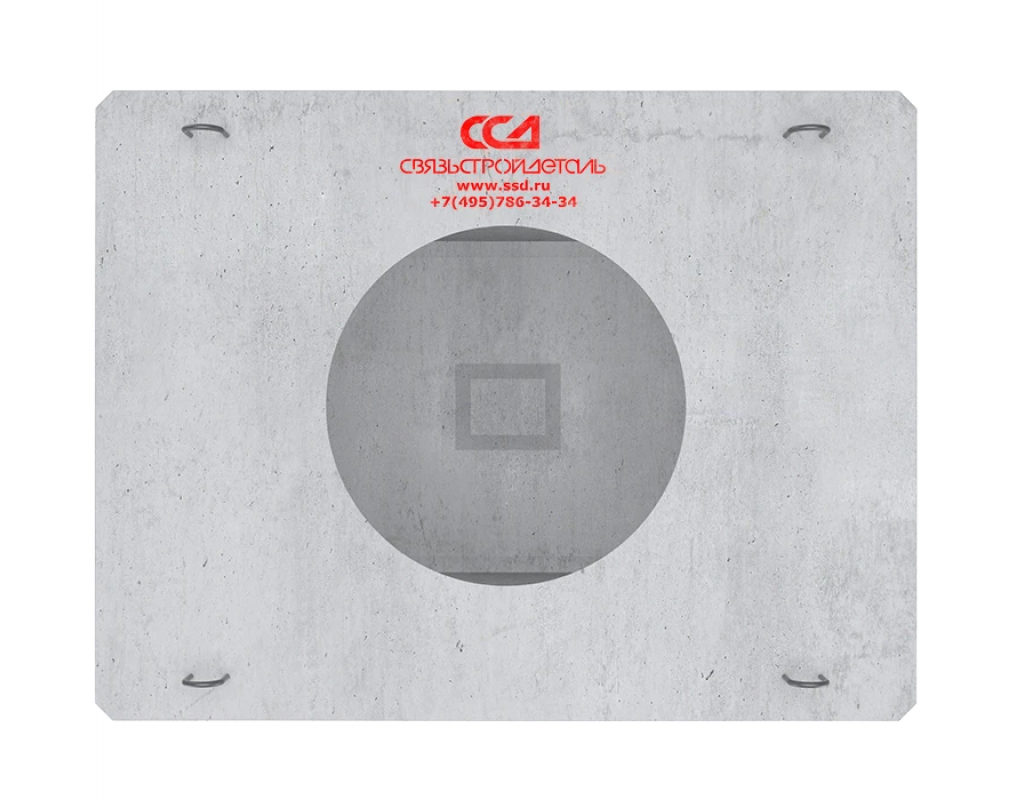

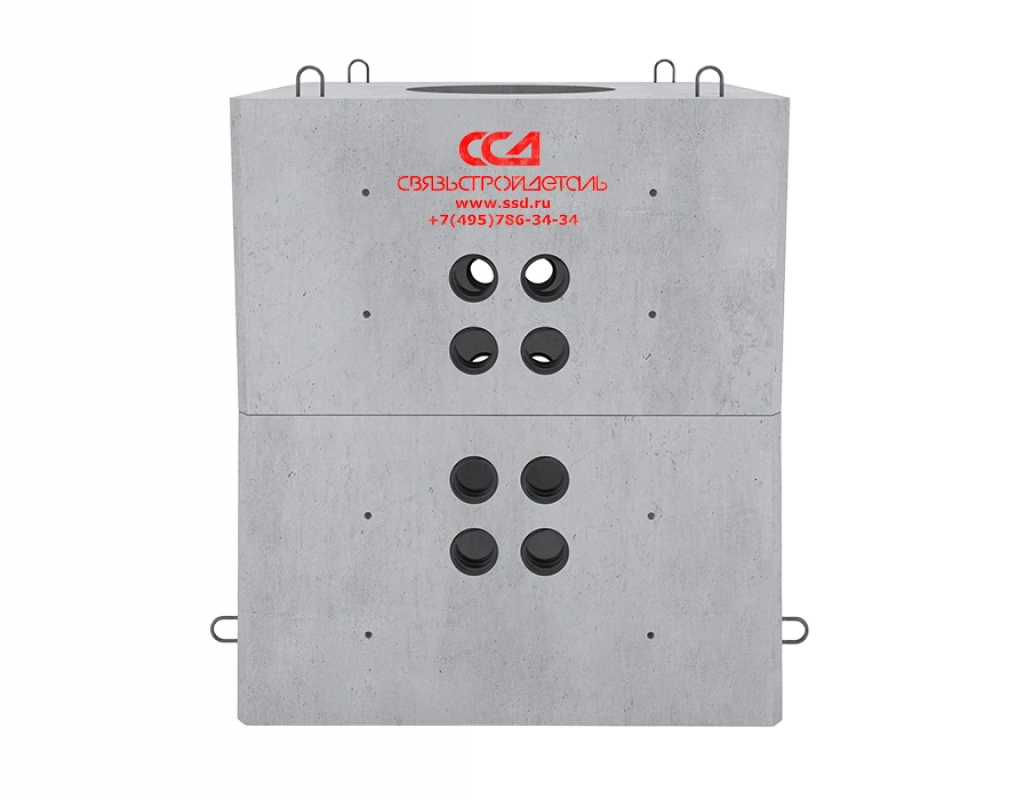

Комбинированный колодец имеет в сечении прямоугольную форму и состоит из двух элементов – верхней и нижней половин с установленными в их стенки спиральными муфтами. Перекрытие верхнего элемента имеет круглое отверстие диаметром 600 мм для формирования горловины с люком. В центре основания корпуса колодца расположена прямоугольная ниша. При необходимости ее стенку вырезают для создания дренажа. Элементы колодца имеют строповочные петли для осуществления погрузо-разгрузочных работ, а также для установки их в котлован.

Колодец поставляется в комплектации «ГЕК», с комплектом внутренних металлоконструкций – вертикальными кронштейнами, ершами с гайками и шайбами. Кабельные консоли приобретаются дополнительно, в соответствии с проектом.

В качестве вводимых в колодец каналов используются разные по диаметру спиральные трубы, производимые компанией «СВЯЗЬСТРОЙДЕТАЛЬ». Построенная таким образом система кабельной канализации ССД-Пайп имеет следующие преимущества по сравнению с другими решениями.

1. Продуманное целостное решение построения кабельной канализации нового поколения.
2. Упрощенное строительство со значительным сокращением времени ввода труб в колодец, что в итоге позволяет построить кабельную канализацию с экономией времени в несколько раз, а в зимний период эта экономия становится еще существеннее.
3. Сокращение количества привлекаемых для работ монтажников и меньшие требования к их квалификации.
4. Отсутствие необходимости применения электроинструмента для высверливания отверстий.
5. В процессе монтажа исключаются случаи какого-либо повреждения стенки колодца вне пределов его ниши.
6. Отсутствие необходимости применения кирпичей и бетонного раствора для заделки стенок в местах ввода труб, а также времени ожидания до его полного высыхания.
7. Легкая реализация возможности развития кабельной сети путем введения в эксплуатацию заранее сформированных дополнительных каналов в стенках колодца.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъем крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1, КО-1,5, КО-0,5, КО-ЧП и КО-Ч.

Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса нанесен оттиск логотипа компании – ССД.

Отдельно о качестве производства ССД.

После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ», учитывая воздействие агрессивной среды и современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ» выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжелого бетона по ГОСТ 26633. Характеристики бетона: класс бетона – В25; морозостойкость – F2200; водонепроницаемость – W8.

Класс бетона показывает фактическую прочность материала, из которого изготовлено изделие, прочность бетона измеряется в кгс/см². Чем выше класс бетона, тем лучше его технические характеристики: прочность, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость – способность материала не пропускать влагу под определенным давлением в течение определенного времени.
