Люк ТМ Д-400 (Д) 7.2.60 h=140 мм (ОУЭ-600-СМ/140)
14 дней возврат/обмен
1 год гарантии

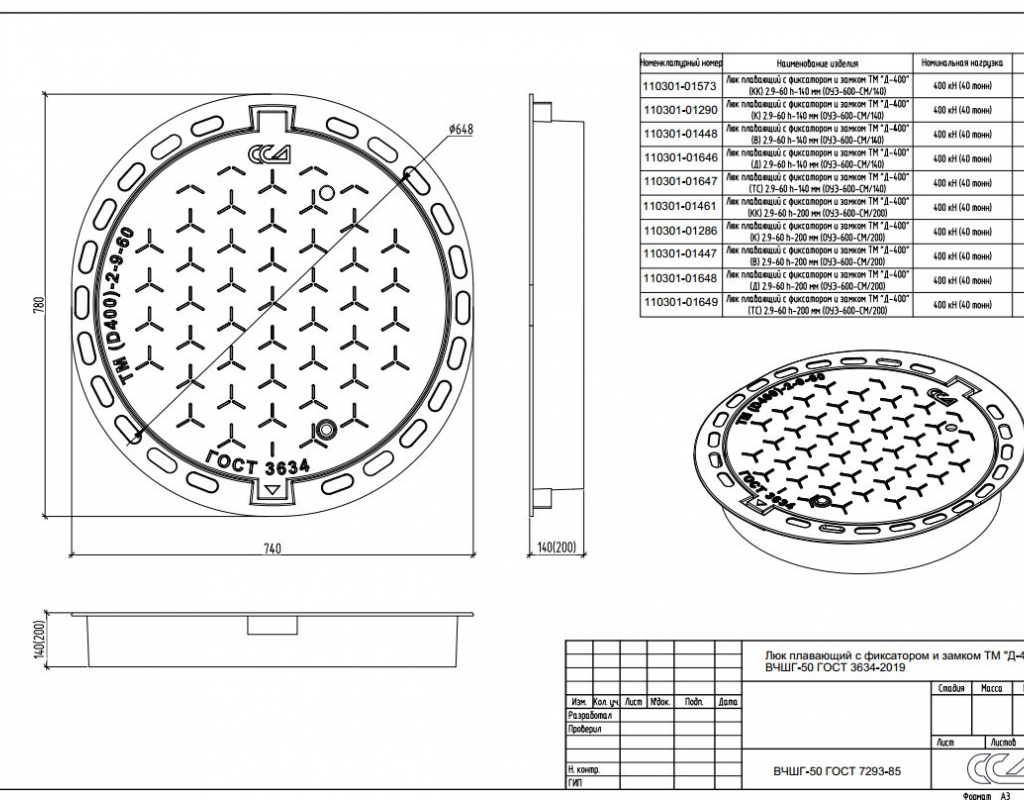

Характеристики:
| Масса, кг | 83 |
| Номинальная нагрузка, т/кН | 40/400 |
| Марка чугуна | ВЧ 50 |
| Размер корпуса, мм | 820х740 |
| Диаметр лаза, мм | 600 |
| Высота, мм | 140 |
Описание
Предназначен для установки на горловины дренажных колодцев и ливневой канализации (Д), расположенных в зонах магистральных автодорог. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

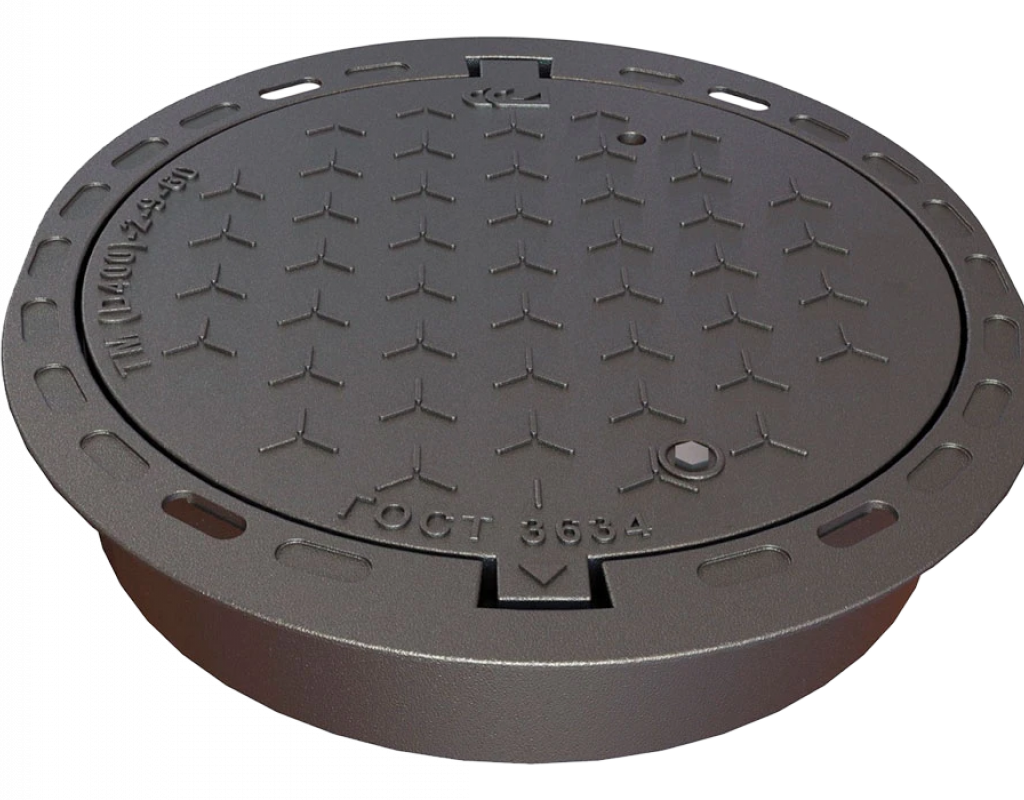

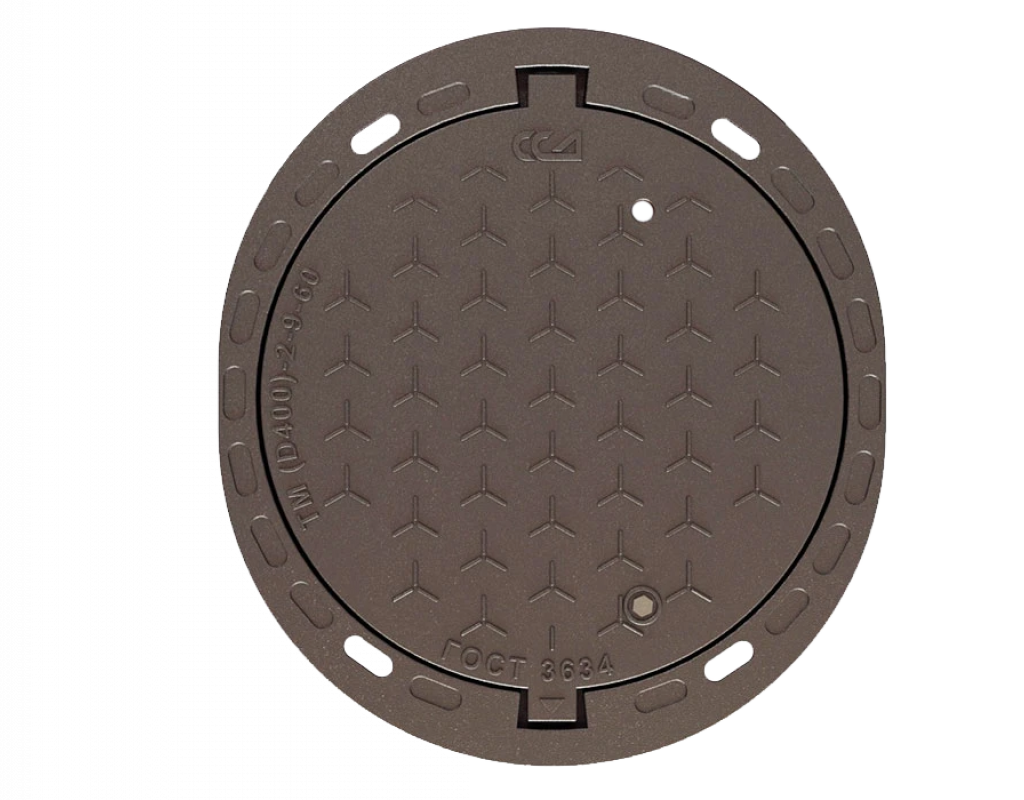

Люк плавающий тяжелого магистрального типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.
Особенности плавающих люков с шарнирным механизмом из «ВЧШГ»:
- Изменение высоты плавающего люка за счет опоры верхней части на конструкцию дорожного полотна;
- Не выделяются на фоне дорожного покрытия;
- Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
- Возможность манипуляций одному человеку;
- Отсутствие вибрирования крышки при наезде автотранспорта;
- Битумное покрытие поверхности люка защищает конструкцию от коррозии;
- Низкая стоимость металла ВЧШГ в пунктах приема металла;
- Устойчивость к различным температурным режимам;
- Облегчающий эксплуатацию шарнирный механизм крепления крышки к корпусу позволяет фиксировать крышку в трех состояниях - закрыто, открыто с фиксированным положением 112° и снято с корпуса при 110°;
- Современный дизайн;
- Возможность нанесения логотипа на крышку люка.
Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-99 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.
Комплектация:
| Люк в сборе (корпус, крышка, эластическая прокладка, шарнир) | 1 шт. |
