Дроп кабель ОКАДт-Д(1,5)П-2А1
14 дней возврат/обмен
1 год гарантии
Описание

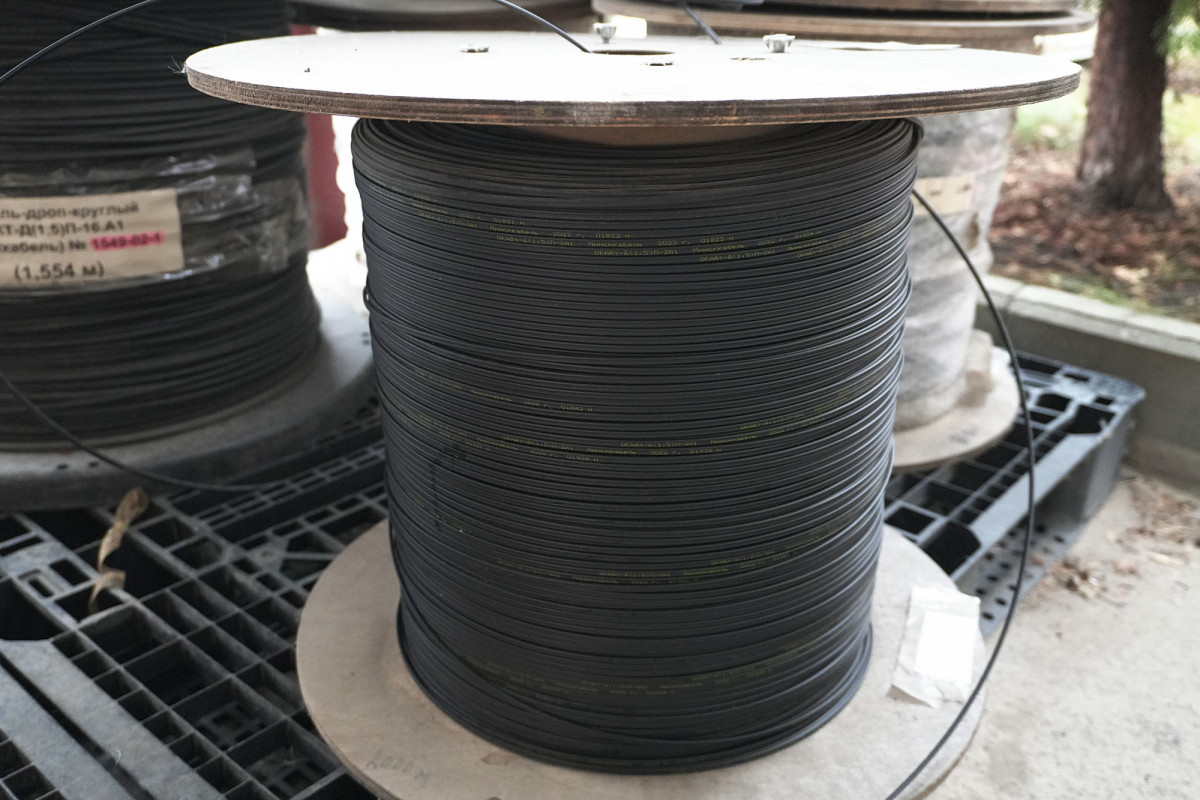

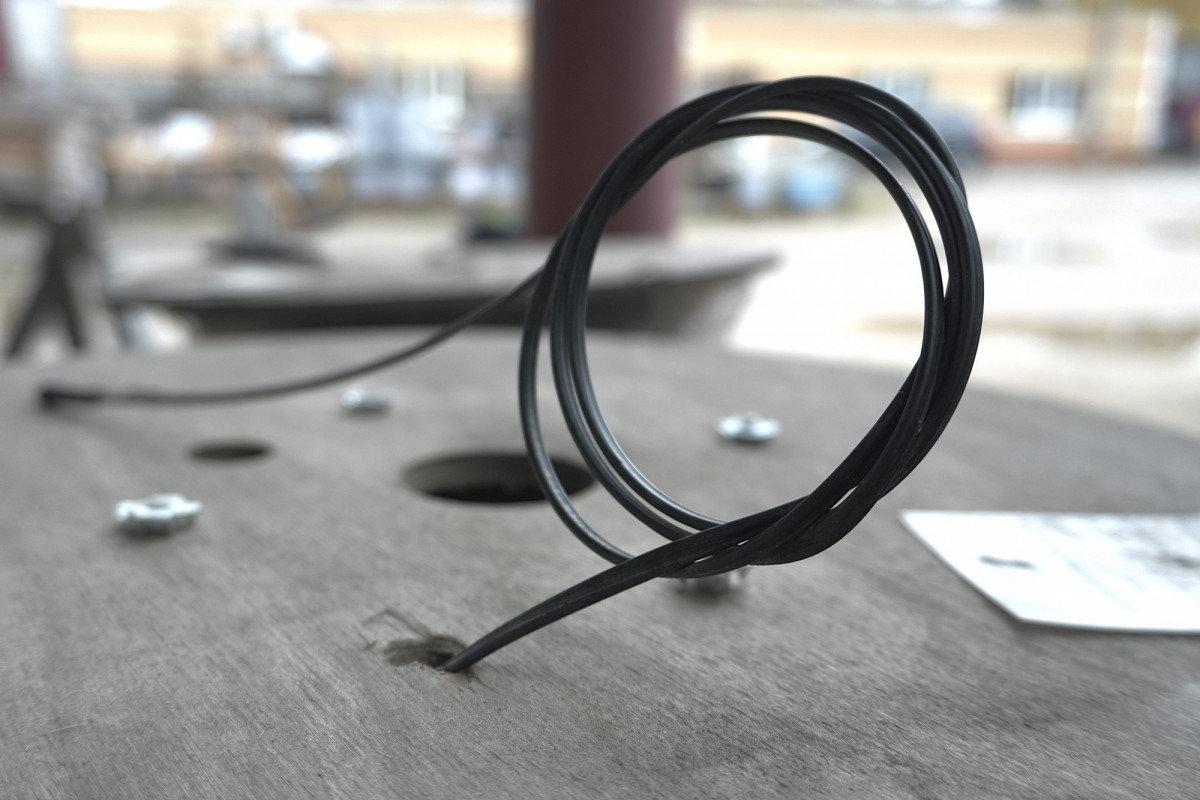

Дроп-кабель плоский ОКАДт-Д(1,5)П-2А1
Оптический кабель предназначенный для подвески на опорах связи, городского электротранспорта, столбах городского освещения, между зданиями и сооружениями; для прокладки внутри зданий, сооружений.
Один из самых распространённых конструкций дроп-кабеля, в первую очередь благодаря своей низкой цене. В качестве силового элемента — стеклопластиковые прутки, в общей полиэтиленовой или безгалогенной оболочке. Кабель полностью диэлектрический. В центре кабеля располагается оптический модуль, со свободно уложенным в нём оптическим волокном (до 24 ОВ). Рабочая температура кабеля составляет от –50°С до +70°С, а вес такого ОК с максимальным количеством оптических волокон может составлять до 41,5 кг на километр, что позволяет его легко транспортировать.
Структура кабеля
- Оптическое волокно (ОВ);
- Центральный оптический модуль (ЦОМ);
- Внутримодульный гидрофобный заполнитель;
- Периферийный силовой элемент – стеклопластиковые прутки;
- Наружная оболочка – полиэтилен светостабилизированный;
- Шнур режущий (применяется при необходимости).
Технические параметры кабеля
- Количество волокон - 2;
- Наружный размер - 2,5х4,5 мм;
- Расчетный вес кабеля - 12 кг/км;
- Рабочий диапазон температур от минус 60°C до 70°C;
- Допустимое растягивающее нагрузка от 1,0 до 4 кН;
- Допустимое раздавливающая нагрузка не менее 0,14 кН/см;
- Динамические изгибы - 25 циклов на угол ±90°C;
- Осевые закручивания — 10 циклов на угол 360° на длине 2 м;
- Энергия удара — 5 Дж;
Варианты исполнения
- Оболочка из полимера, не распространяющего горение с пониженным дымо-газовыделением, безгалогенного (Пнг(А)-HF);
- Силовой элемент – стальные проволоки;
- «Сухое» исполнение кабеля (без гидрофобного заполнителя).
Параметры эксплуатации
- Рабочий диапазон температур от минус 60°C до 70°C
- Температура монтажа от минус 10°C до 70°C
- Температура транспортировки и хранения от минус 60 °C до 70°C
- Минимальный радиус изгиба при монтаже и эксплуатации - 20хD (D-диаметр кабеля)
- Срок службы кабеля - Не менее 25 лет
Видеоинструкция - Разделка плоского дроп-кабеля:
