Оптический дроп-кабель Дроп кабель ОКТ-Д(3,0)П-16А1

Описание

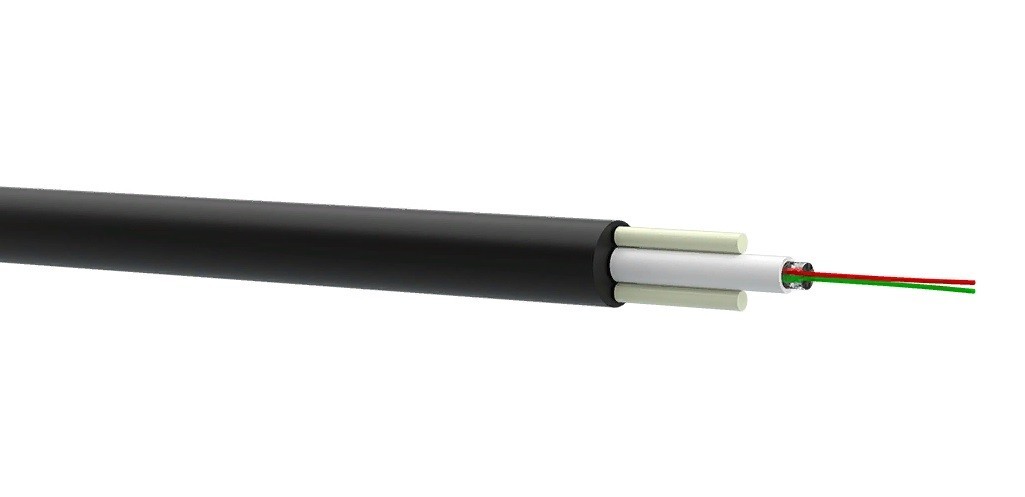

Дроп-кабель круглый ОКТ-Д(3,0)П-16А1

Оптический кабель предназначенный для прокладки ручным или механизированным способами в субканалах, кабельной канализации, трубах, блоках и т.д. при отсутствии опасности повреждения грызунами, для подвеса на опорах линий связи, линий электропередач, между зданиями и сооружениями в качестве распределительного кабеля.

Конструкция такого кабеля схожа с плоским дроп-кабелем только внешняя наружная оболочка из полиэтилена круглая. Кабель также полностью диэлектрический. Тут в качестве основного силового элемента выступает стеклопластиковые прутки. В центре расположен оптический модуль со свободно уложенными оптическими волокнами (до 24 ОВ). Рабочая температура кабеля составляет от –50°С до +70°С, вес кабеля с максимальным количеством оптических волокон до 30,1 кг на километр.

Структура кабеля

1. Оптическое волокно (ОВ);
2. Внутримодульный гидрофобный заполнитель;
3. Центральный оптический модуль (ЦОМ);
4. Периферийный силовой элемент – стеклопластиковые прутки;
5. Наружная оболочка – полиэтилен светостабилизированный.

Технические параметры кабеля

• Диаметр по оболочке - 7,5 мм;
• Расчетный вес кабеля - 50 кг/км;
• Рабочий диапазон температур от минус 40°C до 60°C;
• Допустимое растягивающее усилие от 0,5 до 20 кН;
• Допустимое раздавливающая нагрузка не менее 0,3 кН/см;
• Динамические изгибы - 25 циклов на угол ±90°C;
• Осевые закручивания — 5 циклов на угол 360° на длине 2 м;
• Энергия удара — 5 Дж;
• Каплепадение гидрофобного компаунда на срезе - отсутствие каплепадения при температуре не менее 60°.

Детали конструкции кабеля

• Количество оптических волокон в кабеле от 1 до 48;
• Количество волокон в модуле (m)* - от 1 до 48

*-свыше 12(16) оптических волокон оптический кабель делается из пучков, которые обмотаны идентификационной полиэфирной нитью

Варианты исполнения

• Оболочка из полимера, не распространяющего горение с пониженным дымо-газовыделением, безгалогенного (Пнг(А)-HF);
• Силовой элемент – арамидные нити.

Параметры эксплуатации

• Рабочий диапазон температур - от минус 40°C до 60°C
• Температура монтажа - от минус 10°C до 50°C
• Температура транспортировки и хранения - от минус 40 °C до 60°C
• Минимальный радиус изгиба при монтаже и эксплуатации - 20хD (D-диаметр кабеля)
• Срок службы кабеля - не менее 25 лет

Видеоинструкция - Разделка круглого дроп-кабеля:
