Модуль кроссовый П-08 SC/UPC (полная компл.)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 0,9 |
| Габариты, мм | 238х385х20 |
| Кол-во оптических портов | 8 SC/UPC |
| Материал корпуса | Пластик |
| Макс. кол-во волокон | 24 |
Описание

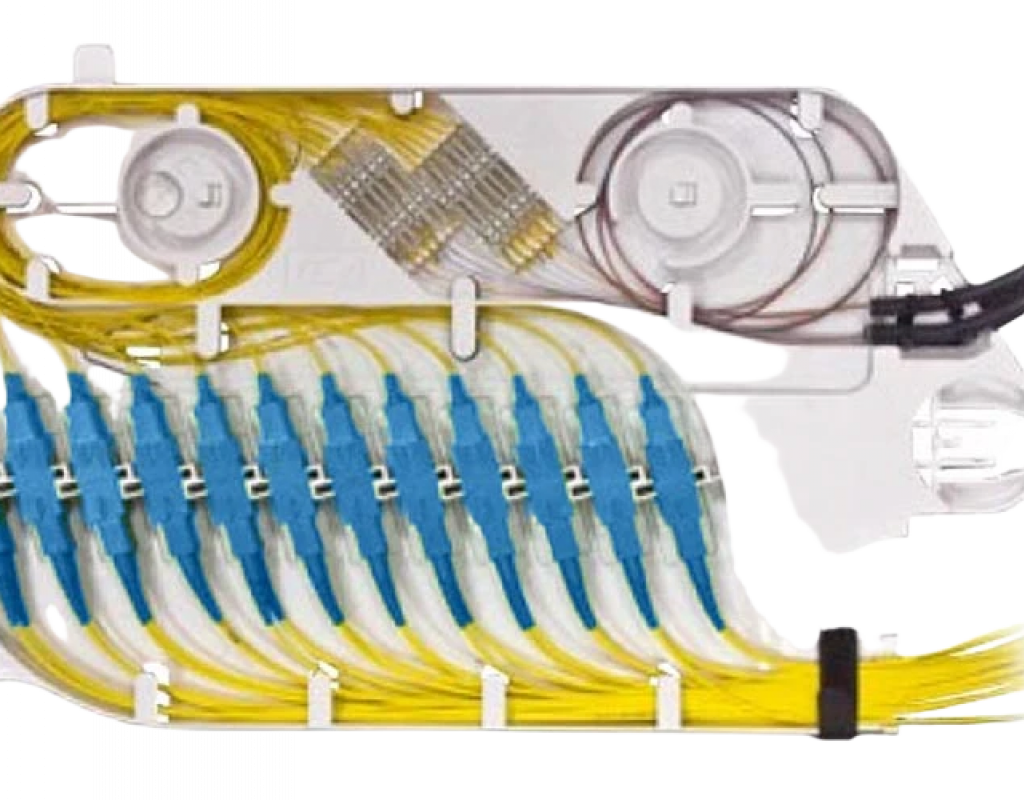

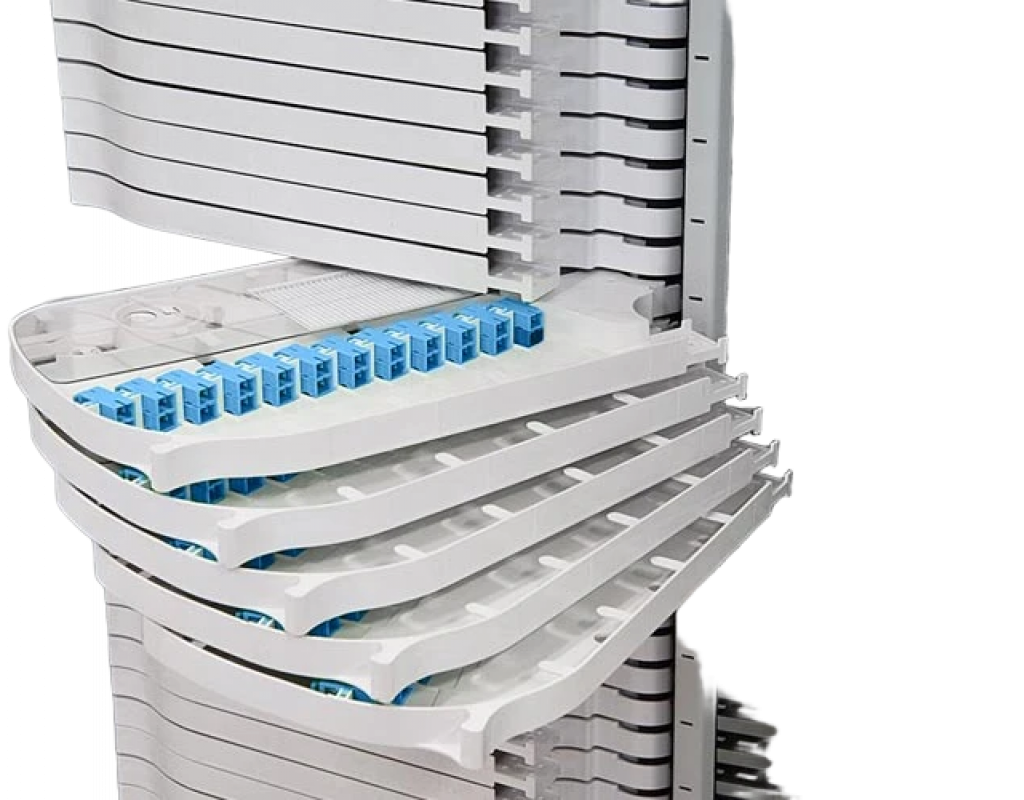

Кроссовые модули поворотного типа («П») устанавливаются в кроссовых шкафах серии ВОКС-ФП для осуществления монтажа и кросс-коммутации оптических волокон (ОВ). Кроссовый модуль представляет собой кассету, на которой выделены зоны для монтажа/ выкладки и коммутации ОВ, разделенные адаптерными портами. В смонтированном состоянии модули размещаются внутри конструктива шкафа, при этом доступа к зонам монтажа и коммутации нет. При обслуживании кросса поворот модуля обеспечивает удобный доступ к зоне монтажа ОВ и к адаптерам.
Для осуществления монтажа модуль снимается с конструктива и за счет запаса длины ОВ в транспортных трубках выносится из шкафа на монтажный стол.
Установка модуля в шкаф ВОКС-ФП предыдущего поколения подразумевает применение кроссовых блоков типа КБ4-П, КБ6-П, соответственно на 4 или на 6 кроссовых модулей.
С 2016 г. поставляется модернизированный вариант шкафа, в котором кроссовые блоки не используются. Кроссовые модули устанавливаются непосредственно в конструктив модернизированного шкафа.
При этом кроссовые модули являются универсальными и могут устанавливаться как в кроссовые блоки в шкафах старого образца, так и без кросс-блоков в модернизированных шкафах.
В модулях ВОКС-ФП применяются соединительные изделия премиального качества, прошедшие 100% дополнительный контроль.
По согласованию с заказчиком, возможно предъявление дополнительных требований к соединителям, использование комплектующих определенных поставщиков, и т. п.
Кроссовые модули ВОКС-ФП не взаимозаменяемы с модулями, используемыми в кроссах ШКОН-ФПВ, ВОКС-УФП, ВОКС-ФП-СТ, т.к. имеют другую комплектацию.
Кроссовые шкафы высокой плотности размещения оптических портов серии ВОКС-ФП целесообразно использовать в тех случаях, когда требуется смонтировать и осуществлять коммутацию большого количества оптических волокон. Шкафы этой серии стали широко применяться с началом строительства сетей абонентского доступа по технологии «волокно-в-квартиру» FTTH/PON в крупных городах.
Комплектация:
| Корпус | 1 шт. |
| Ложементы Л12-4525 | 2 шт. |
| Крышка | 1 шт. |
| Розетка (адаптер) SC/UPC | 8 шт. |
| Пигтейл SC/UPC | 8 шт. |
| КДЗС-4525 | 10 шт. |
| Комплект монтажный | 1 комп. |
