МОГ-Т3-40-ВКМ (механическая герметизация)
14 дней возврат/обмен
1 год гарантии
Характеристики:
Температура эксплуатации, ºС | -60...+70 |
Масса, кг | 2 |
- круглый открытый | 2 |
- круглый закрытый | 2 |
Габаритные размеры, мм: | 320 |
Герметизация корпуса | Хомут |
- длина | 500 |
- диаметр | 146 |
Герметизация вводов | ВКМ |
Описание

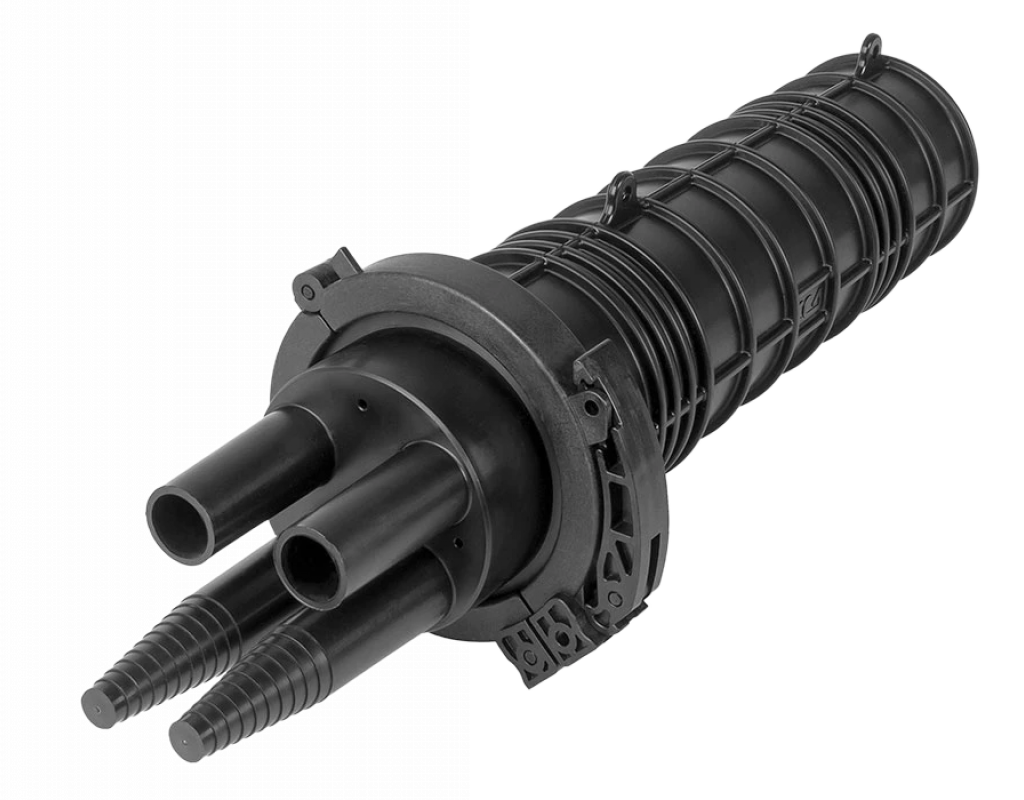

Тупиковая муфта МОГ-Т-3 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

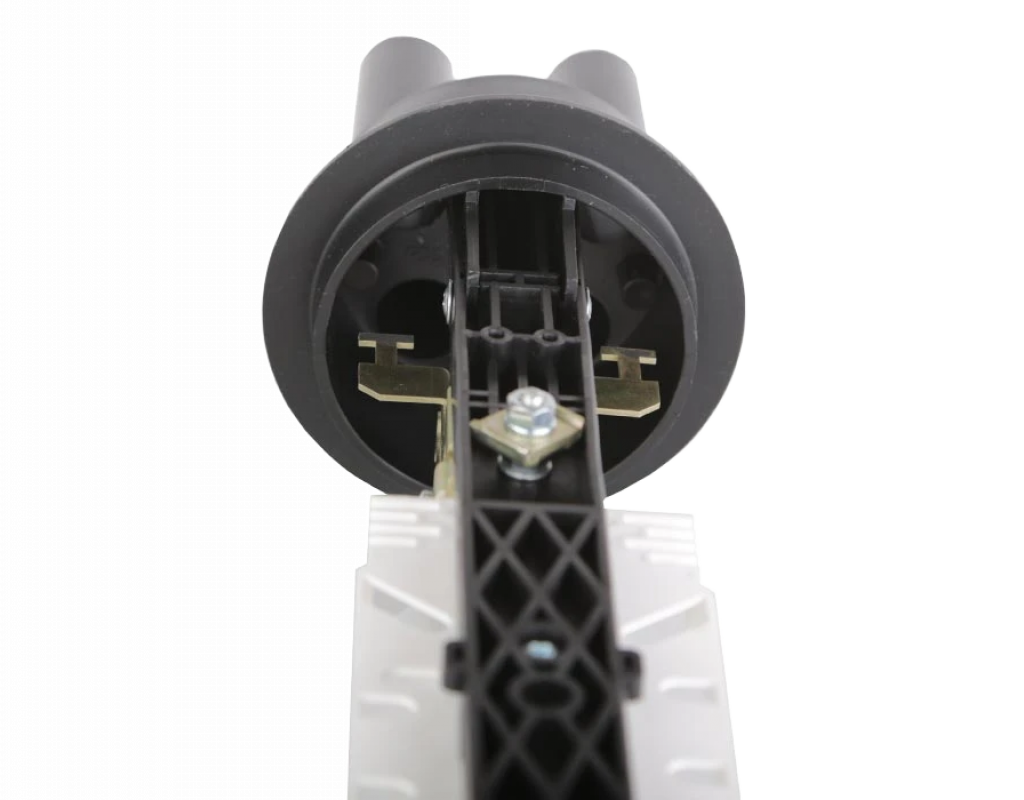

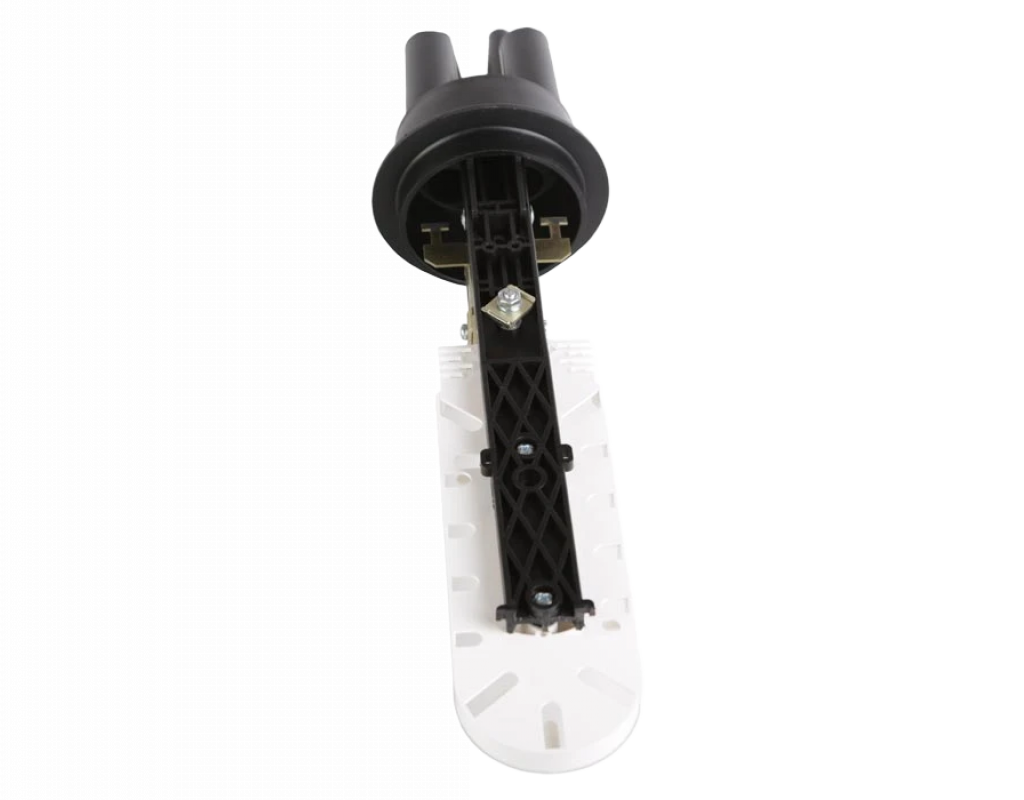

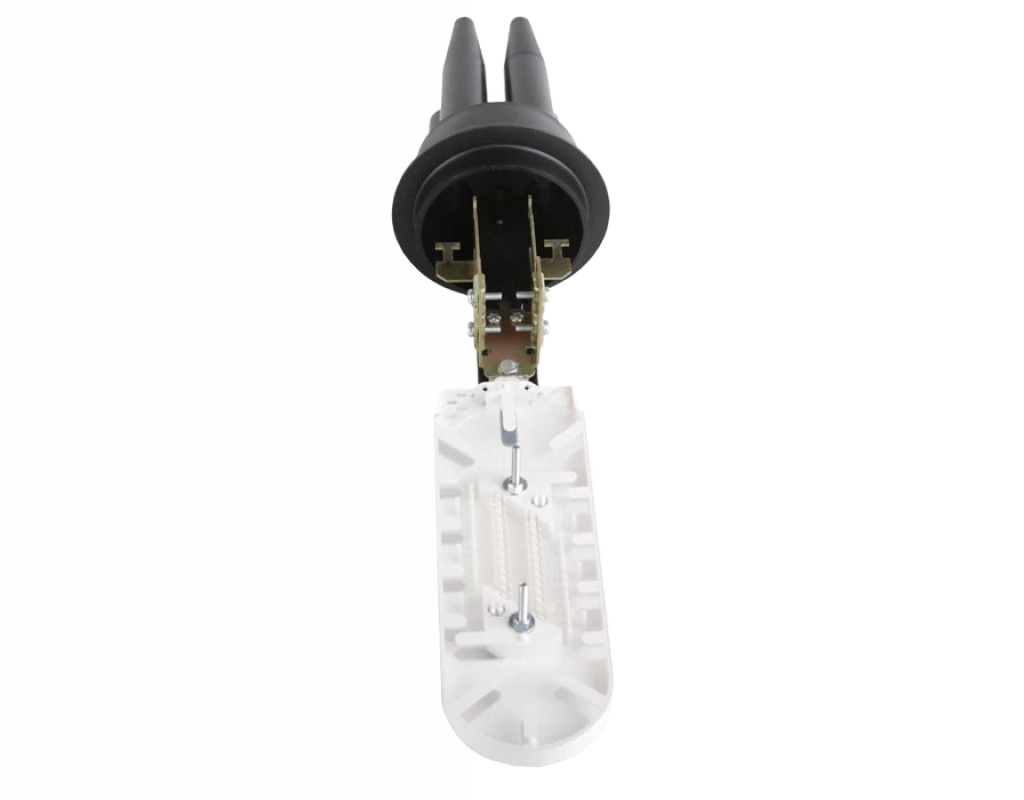

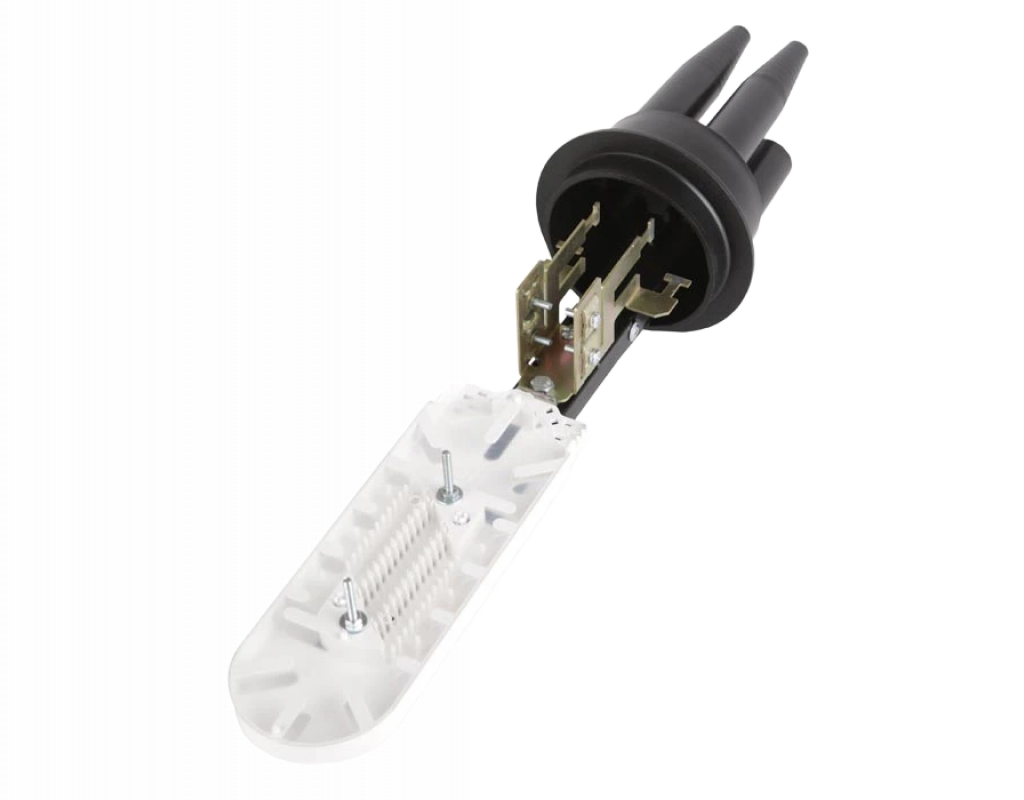

Муфта МОГ-Т-3 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

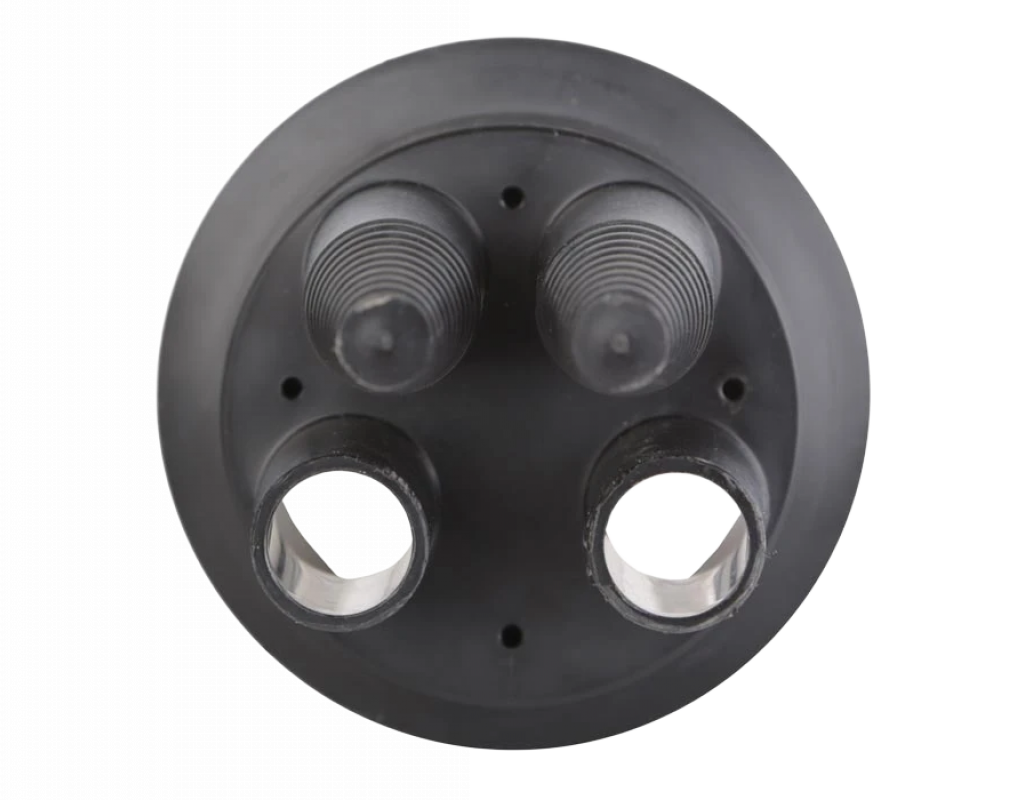

Герметизация вводимых кабелей механическая, осуществляется с использованием специально разработанных Вводов кабельных механических (ВКМ). Герметизация достигается за счет плотного обжатия кабеля введенного в ВКМ и самого ВКМ патрубком муфты. Муфта поставляется с оголовником, на котором два патрубка открыты и готовы для работы и двумя закрытыми патрубками. При необходимости ввести кабель в третий и четвертый патрубок, необходимо полностью срезать коническую часть соответствующего патрубка.
Муфта МОГ-Т-3 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.
Комплектация:
Корпус (оголовник, кожух, хомут) | 1 шт. |
Кассета КБ-4845 с крышкой | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Пинцет для укладки КДЗС | 1 шт. |

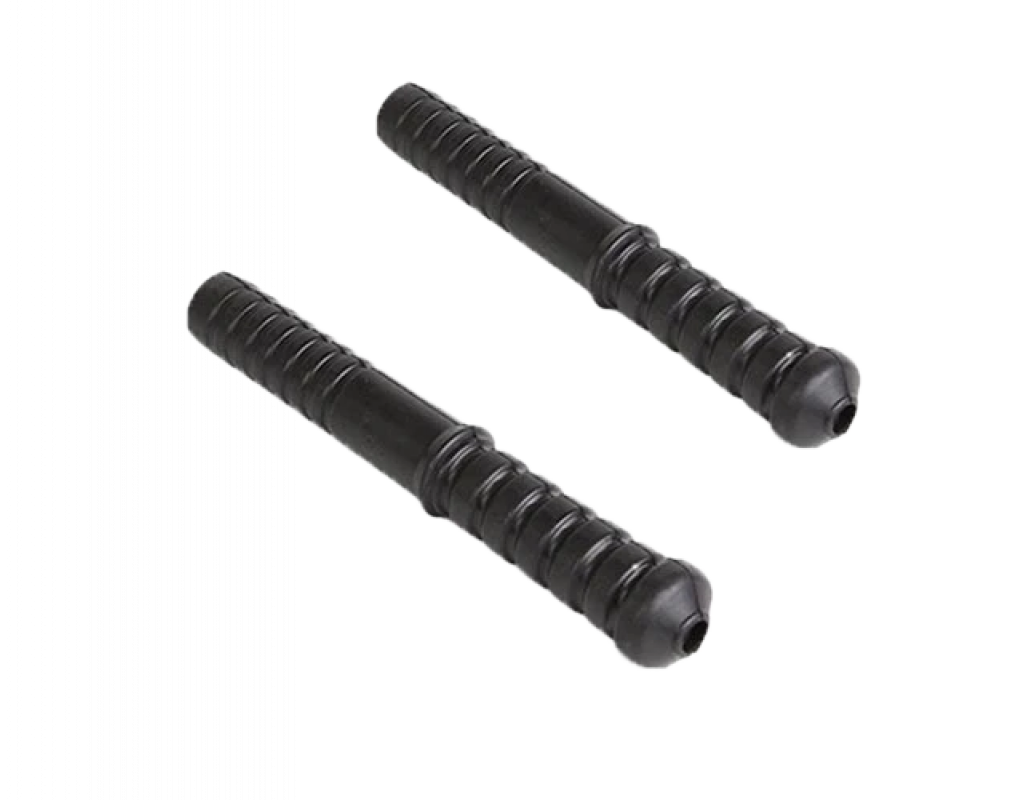

Ввод ВКМ-22/10-13 | 2 шт. |
Хомут металлический | 2 шт. |
Комплект маркеров и стяжек | 1 шт. |
