МОГ-Т4-2ФТ16 (фитинги, механ. овал)
14 дней возврат/обмен
1 год гарантии
Характеристики:
- диаметр | 146 |
Масса, кг | 1,4 |
Герметизация корпуса | Хомут |
Герметизация вводов | Механическая |
Температура эксплуатации, ºС | -60...+70 |
- длина | 410 |
- круглый фитинговый | 2 |
- овальный | 1 |
Габаритные размеры, мм: | 320 |
Описание

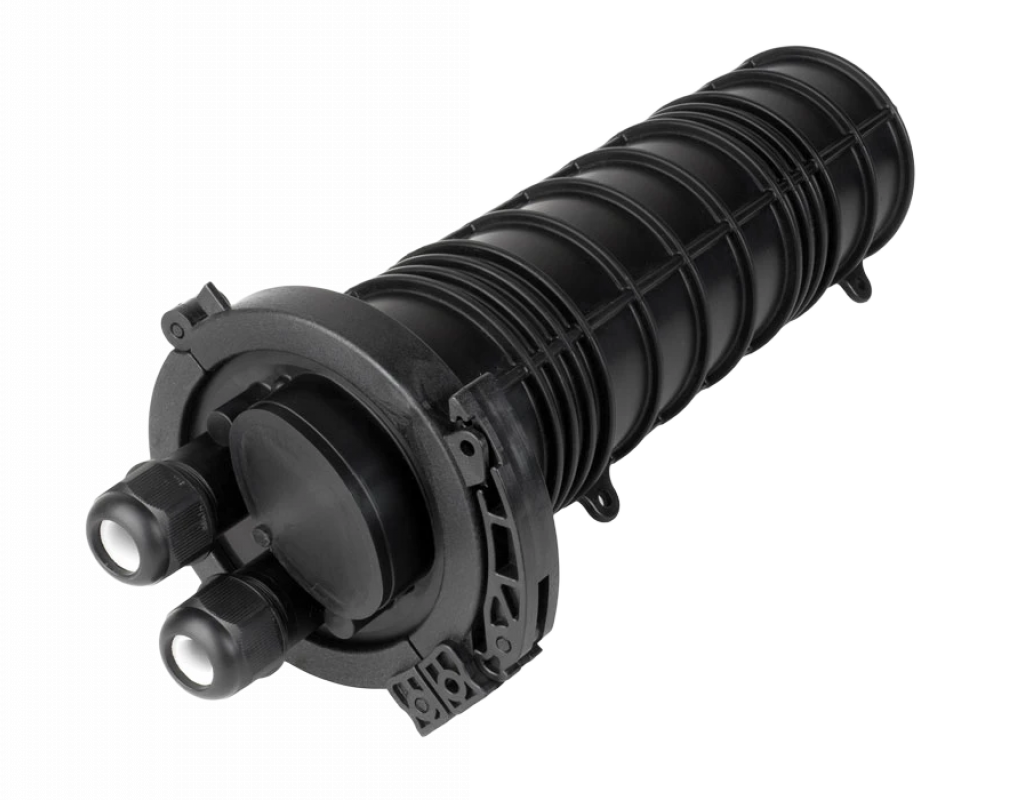

Тупиковая муфта МОГ-Т-4 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

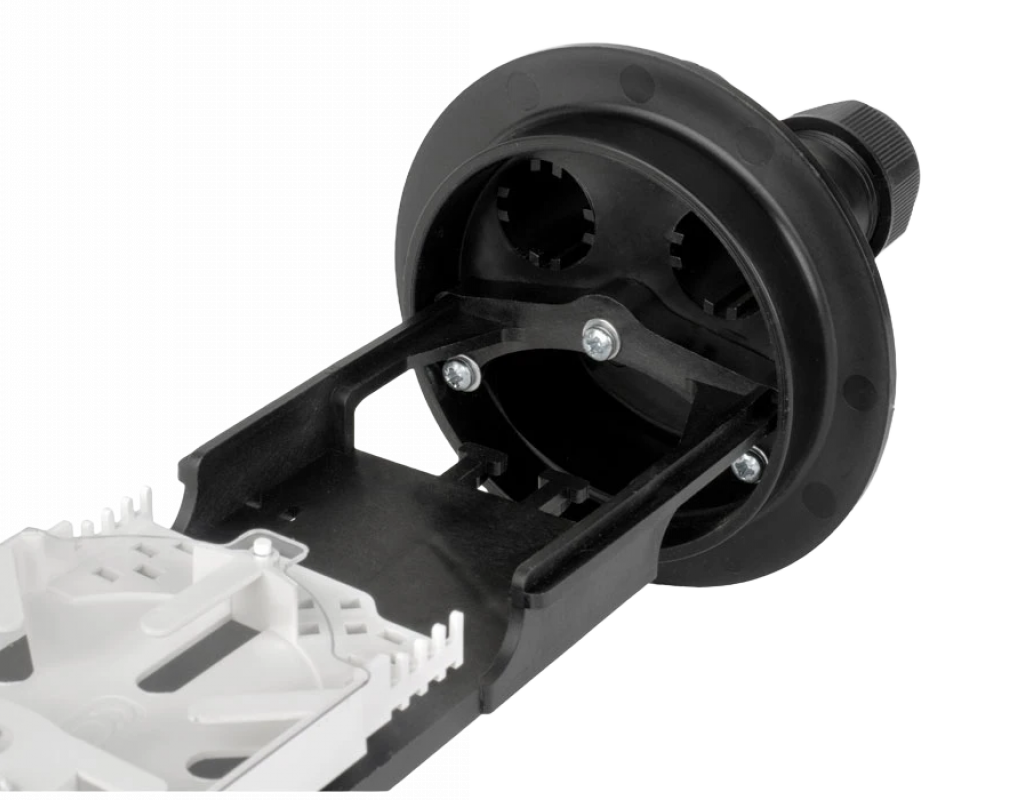

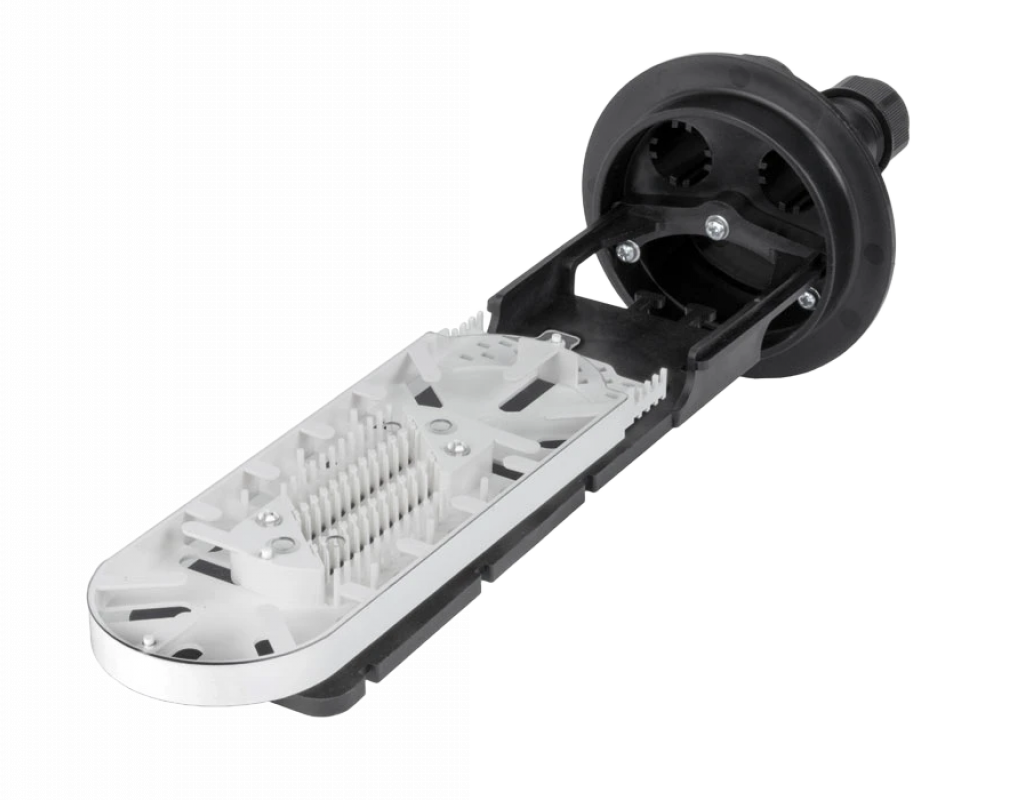

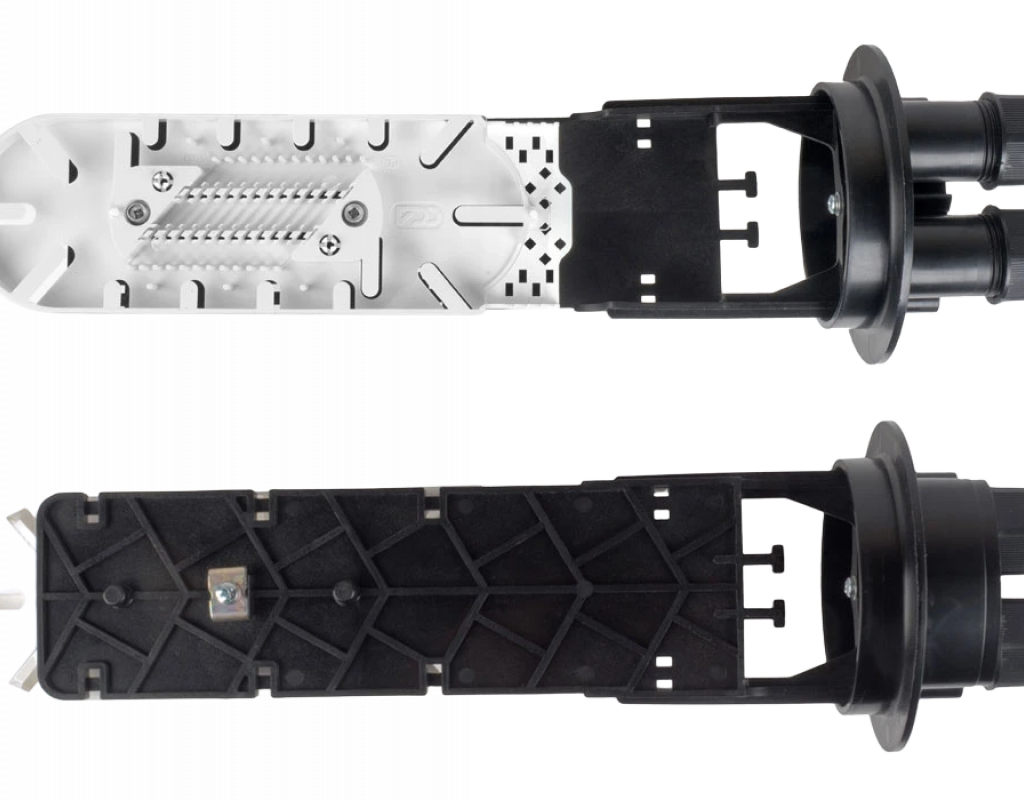

Муфта МОГ-Т-4 имеет такие же габаритные размеры, как и муфта МОГ-Т-3, но отличатся типом оголовника и способом герметизации вводимых кабелей. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различным количеством волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

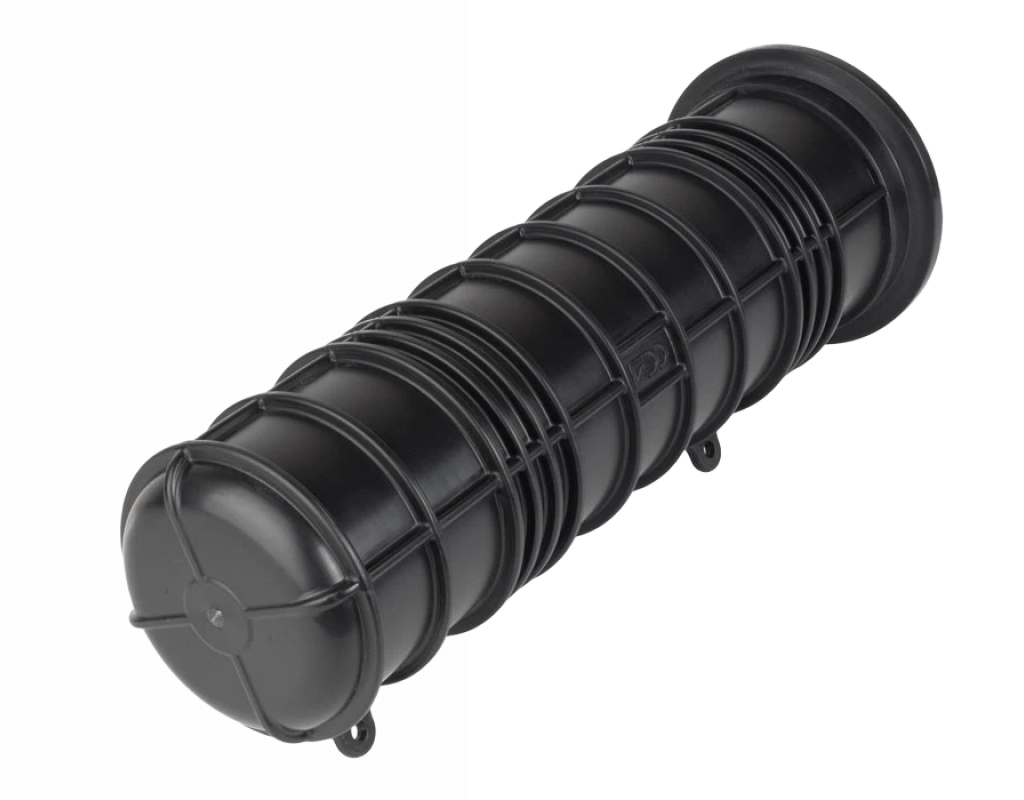

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

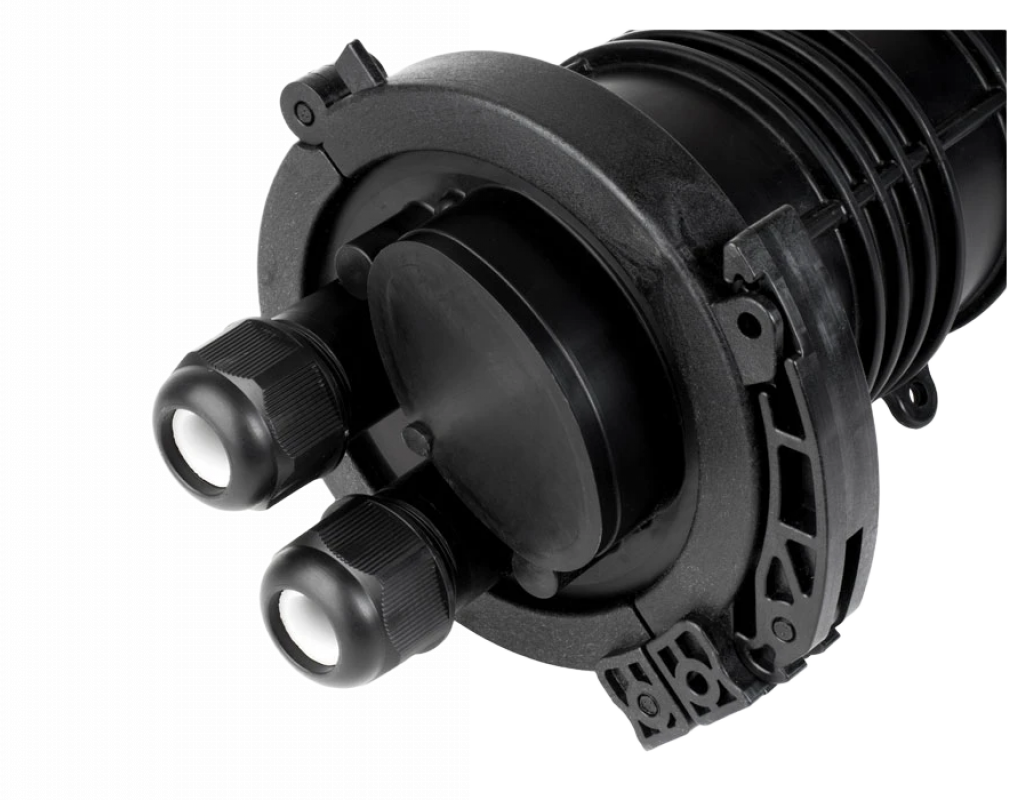

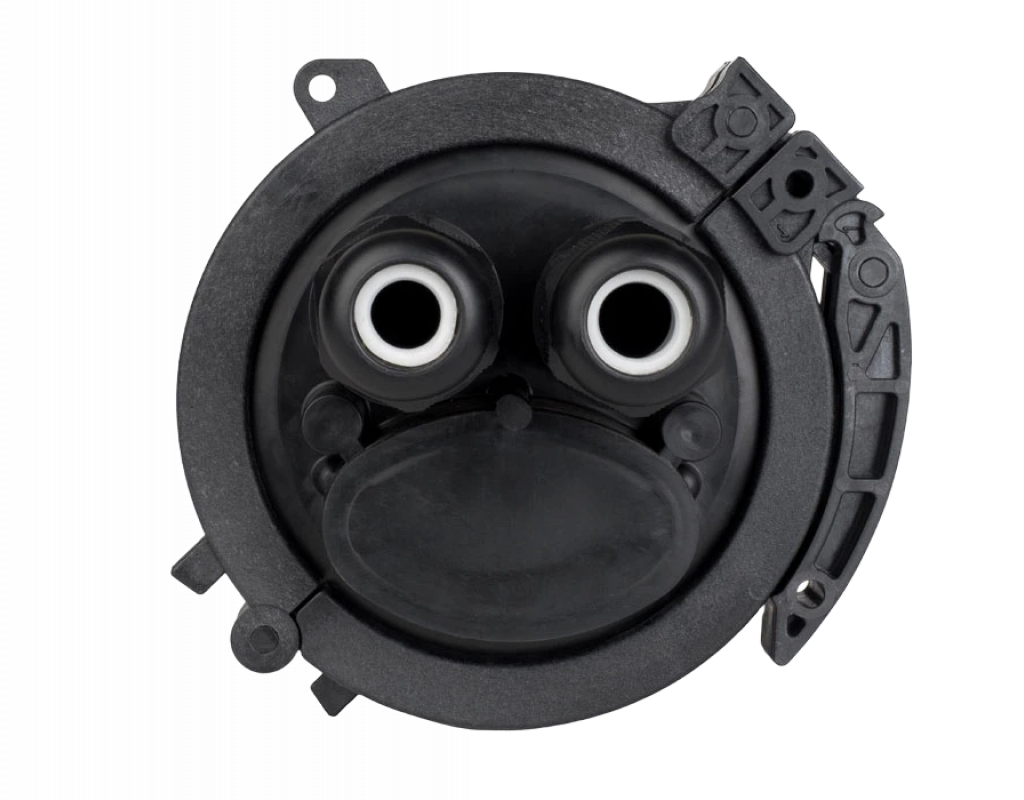

Ввод кабеля, крепление и герметизация осуществляется с помощью резьбовых фитингов, отлитых непосредственно на оголовнике муфты. Муфта имеет два круглых патрубка с фитингами и один овальный, герметизация вводимых кабелей осуществляется также механическим способом. Используя специальные комплекты для ввода в овальный патрубок можно ввести как два отдельных кабеля, так и транзитный. Заглушка овального ввода выламывается при помощи молотка.
Муфта МОГ-Т-4 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.

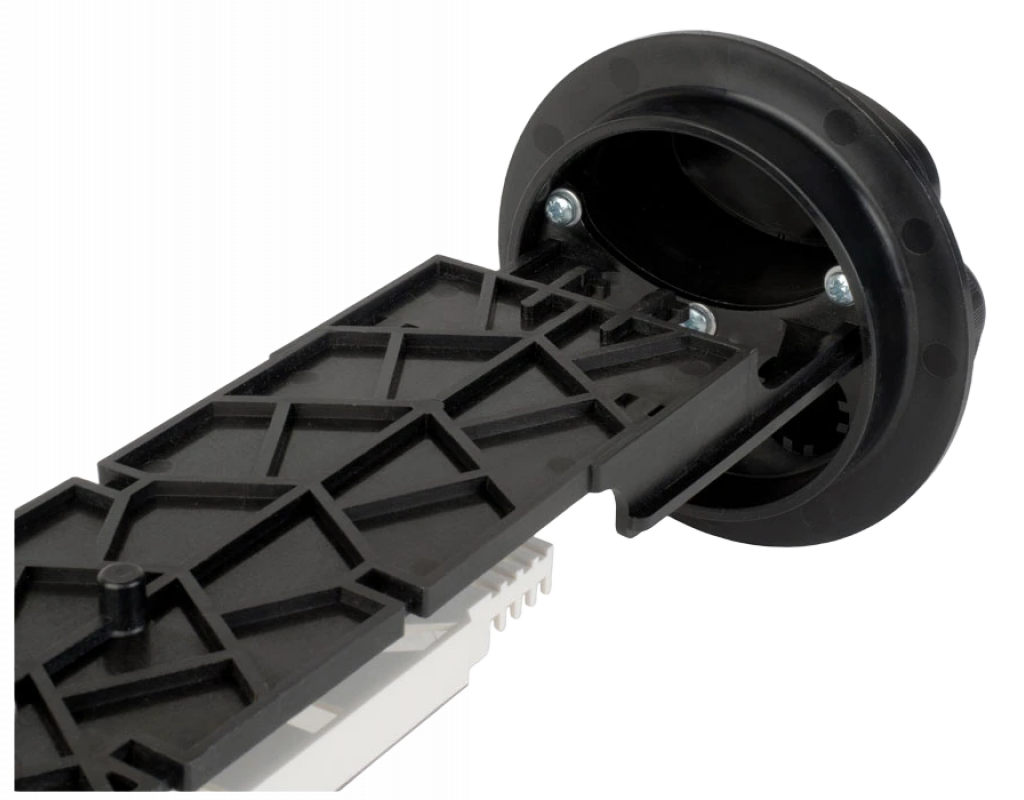

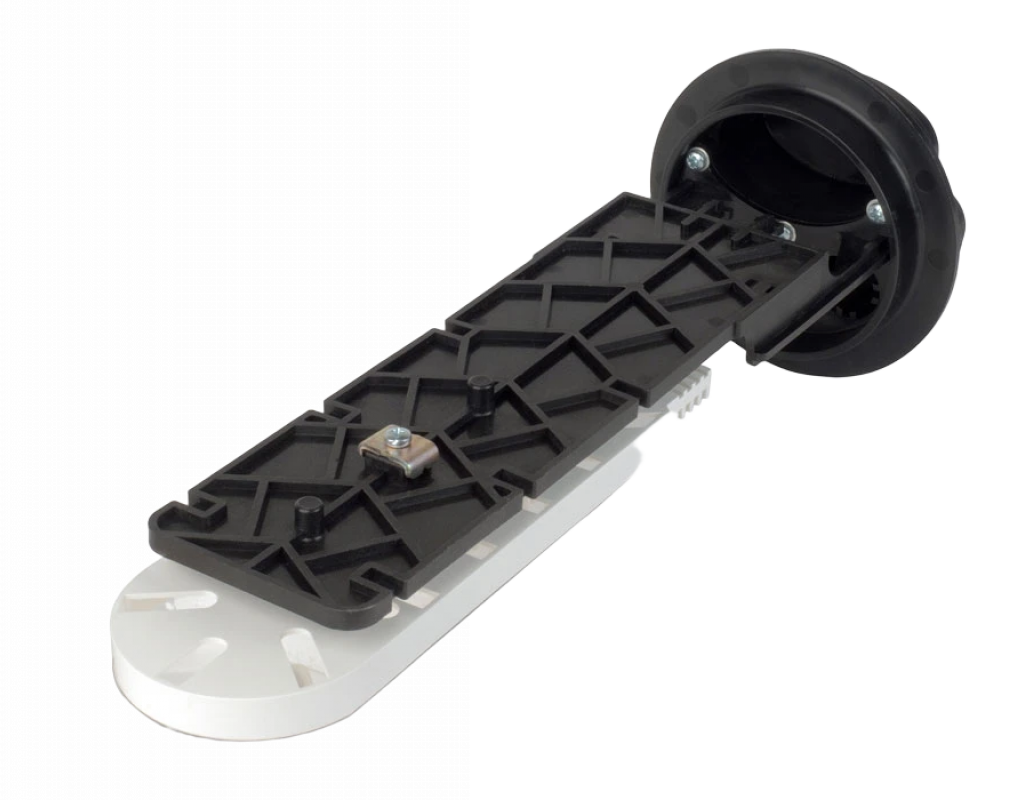

На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.
Комплектация:
Корпус (оголовник, кожух, хомут) | 1 шт. |
Кассета КБ-4845 с крышкой | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Кронштейн ЦСЭ | 2 шт. |
Вкладыш уплотнительный 4-10 мм для фитинга | 2 шт. |
Вкладыш уплотнительный 10-16 мм для фитинга | 2 шт. |
Заглушка кабельного ввода | 1 шт. |
Силикагель пакет | 1 шт. |
Комплект маркеров и стяжек | 1 шт. |
