МОПГ-М-2/64 (малогабаритная, 3 ввода)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| - ширина | 170 |
| Масса, кг | 4,2 |
| - длина | 295 |
| - высота | 330 |
Описание
Муфты МОПГ-М-2, отличается компактными габаритами и предназначена для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, а также самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, используемых в качестве ответвляющихся.

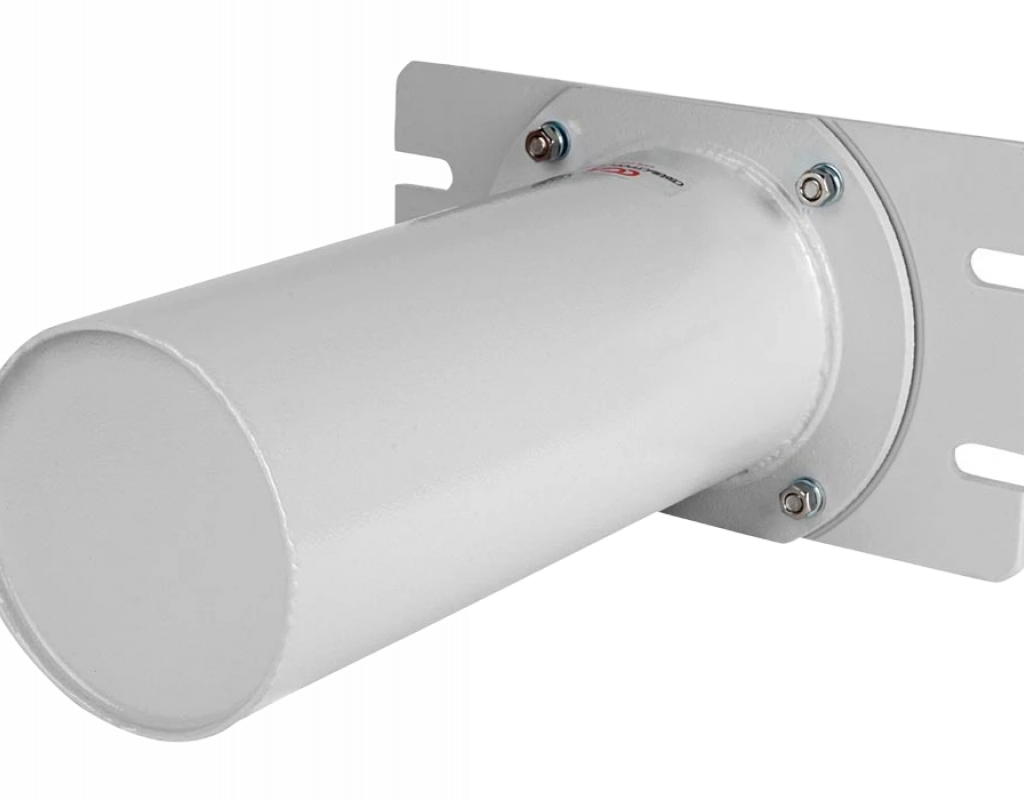

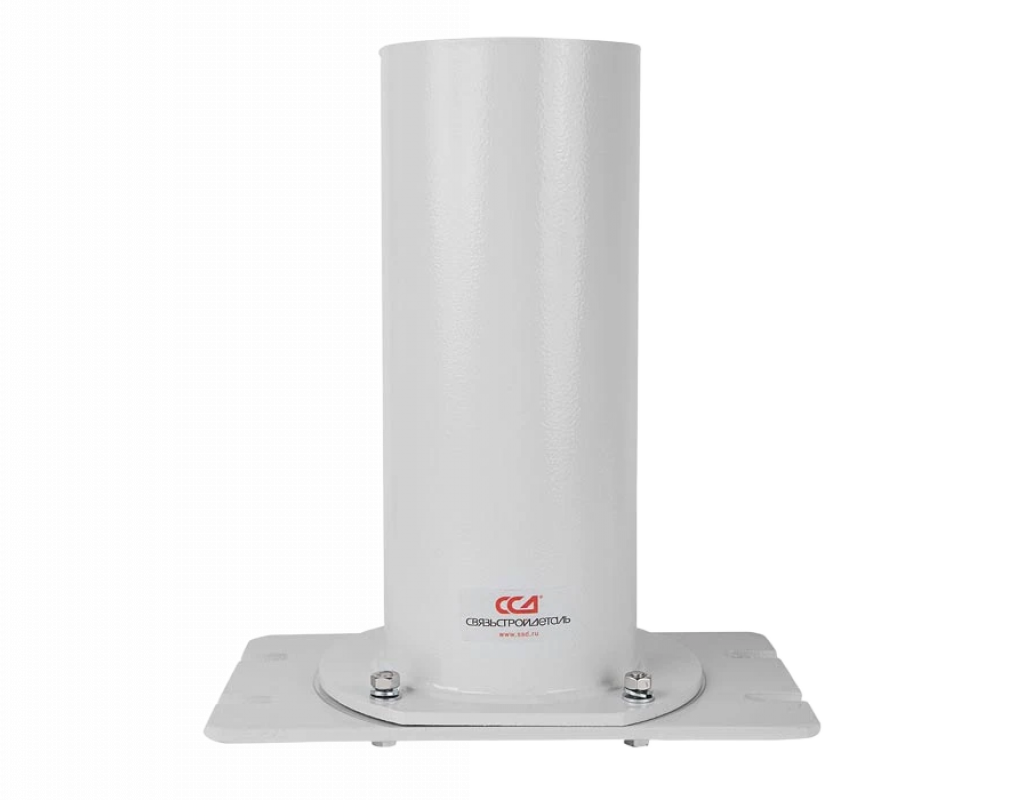

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

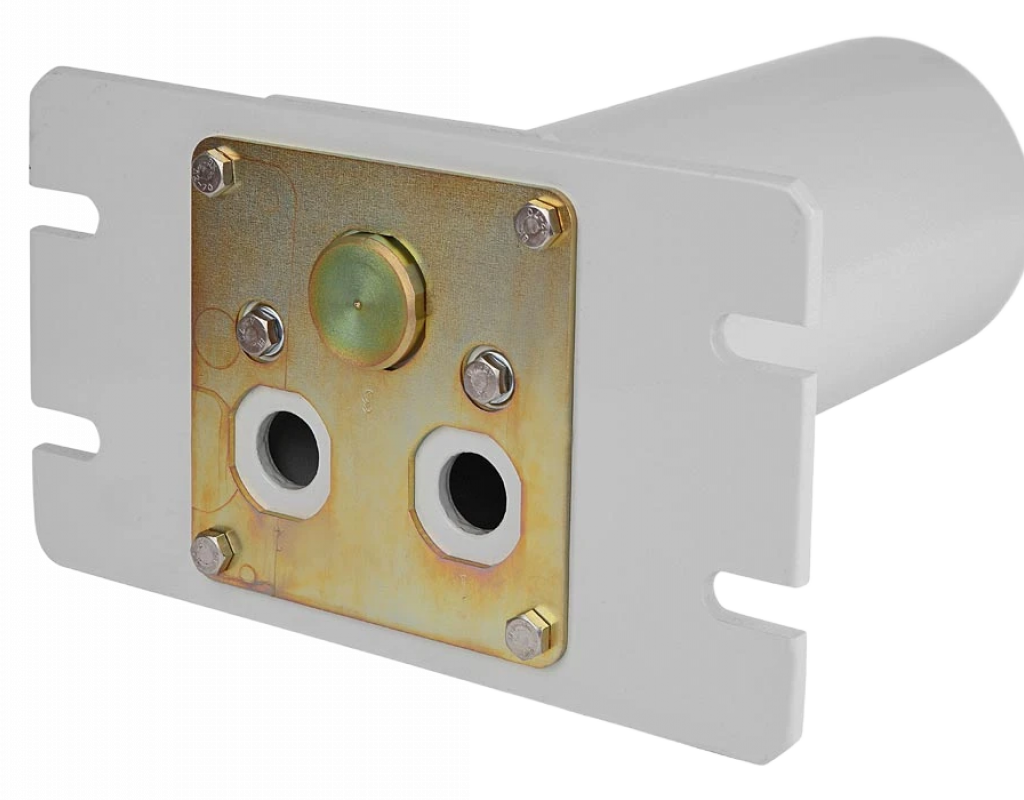

В муфту можно ввести до трёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемый порт ввода закрывается заглушкой. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплект поставки муфты входит одна заглушка. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

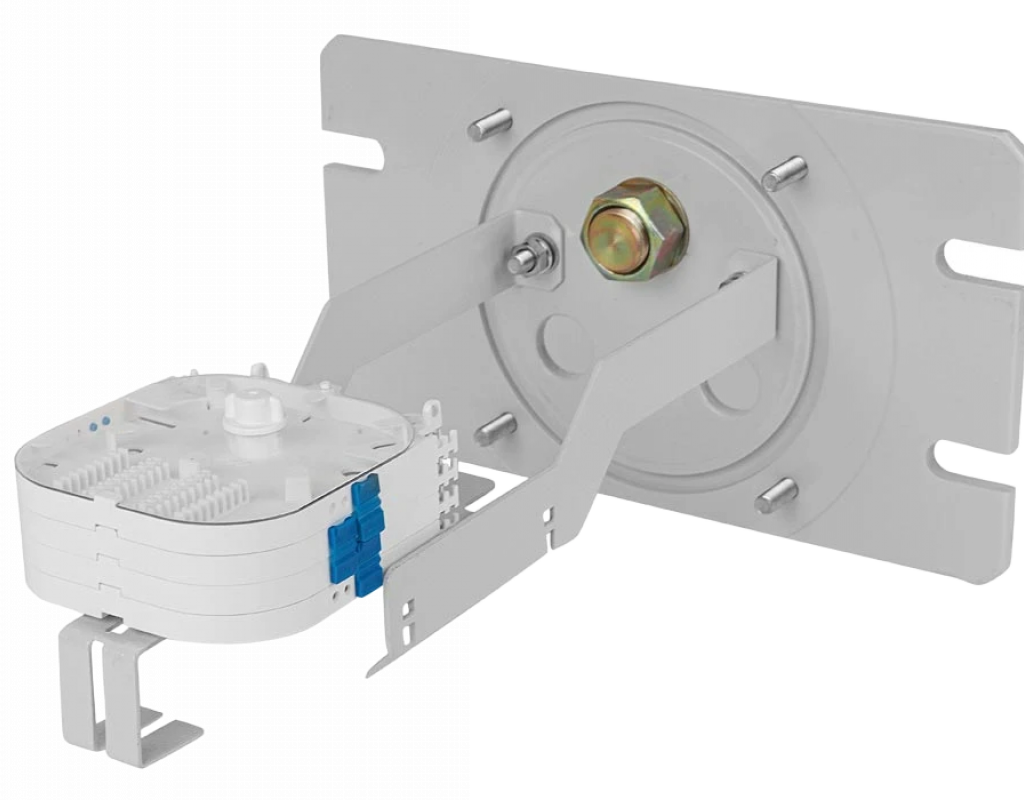

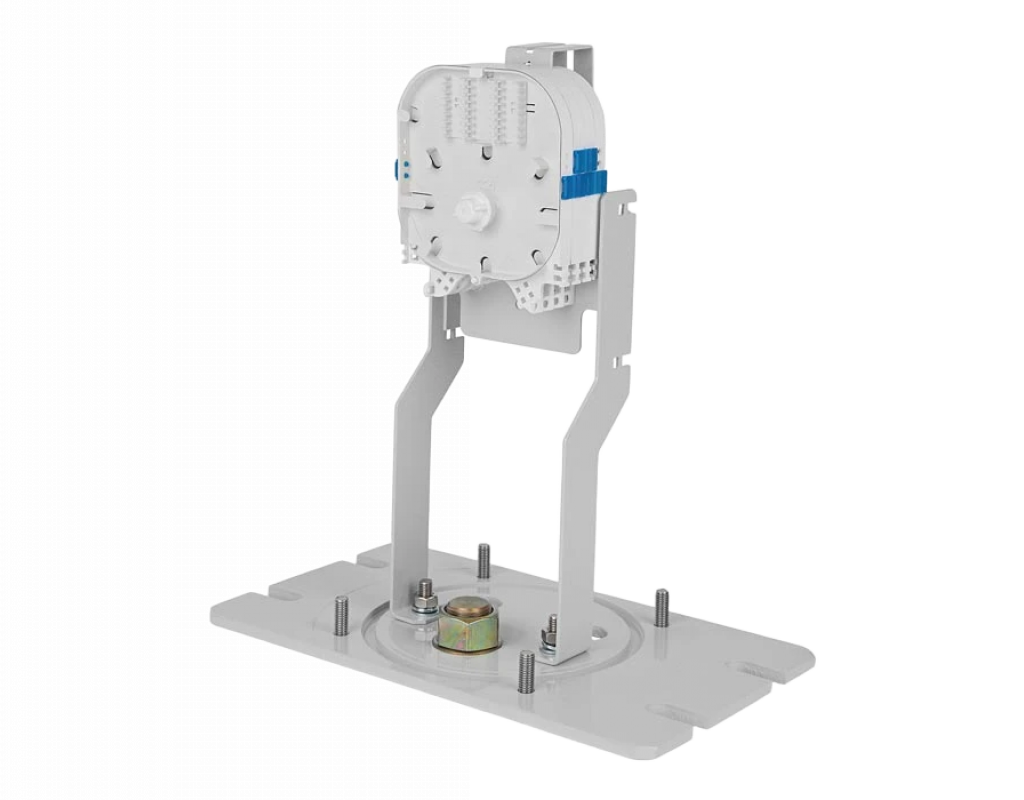

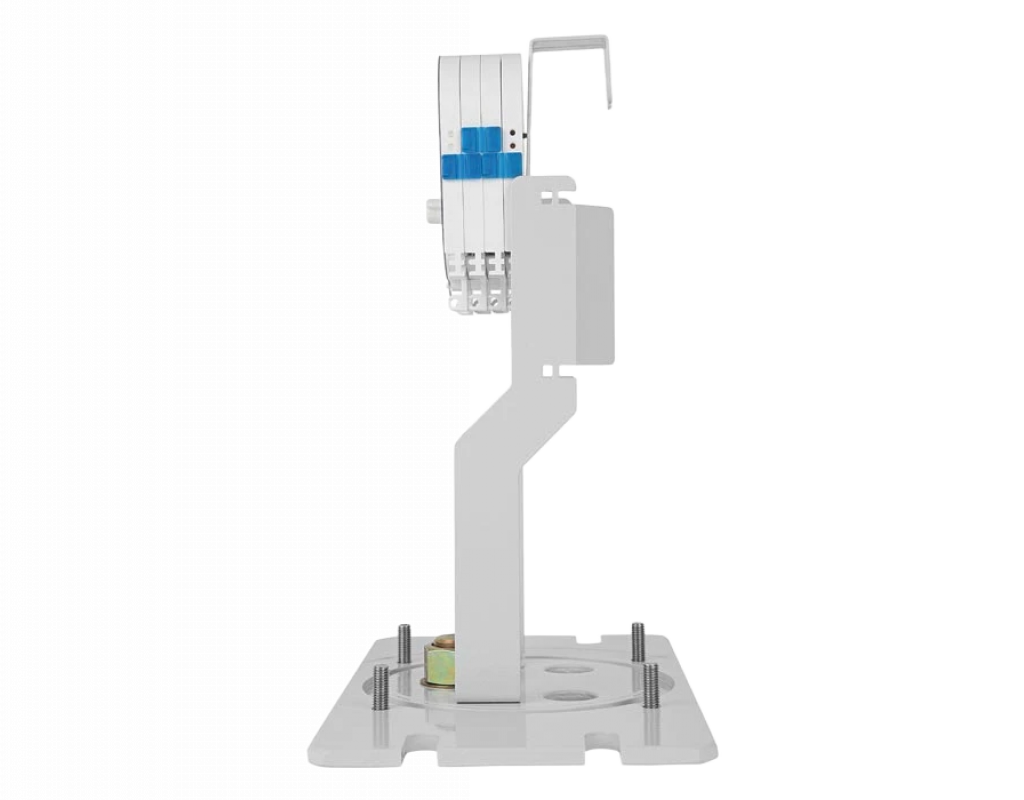

В муфту МОПГ-М-2/64 можно установить до 4 кассет КС-1645 с ложементом для укладки гильз КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Максимальная ёмкость муфты 64 сростка ОВ.
Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля.
Муфты МОПГ-М прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.
Комплектация:
| Кожух | 1 шт. |
| Основание | 1 шт. |
| Кассета КС-1645 | 4 шт. |
| Крышка кассеты | 1 шт. |
| Гильзы КДЗС 4525 | 70 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Заглушка | 2 шт. |
| Комплект деталей для монтажа (стяжки, маркеры) | 6 шт. |
| Перчатки х/б | 1 пара |
| Силикагель | 1 шт. |
