МПО-Ш1/64-1КС (плоская, фитинги, механ. овал)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 1,1 |
| - ширина, мм | 190 |
| - длина, мм | 310 |
| - высота, мм | 92 |
Описание
Оптическая муфта МПО-Ш1/64 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

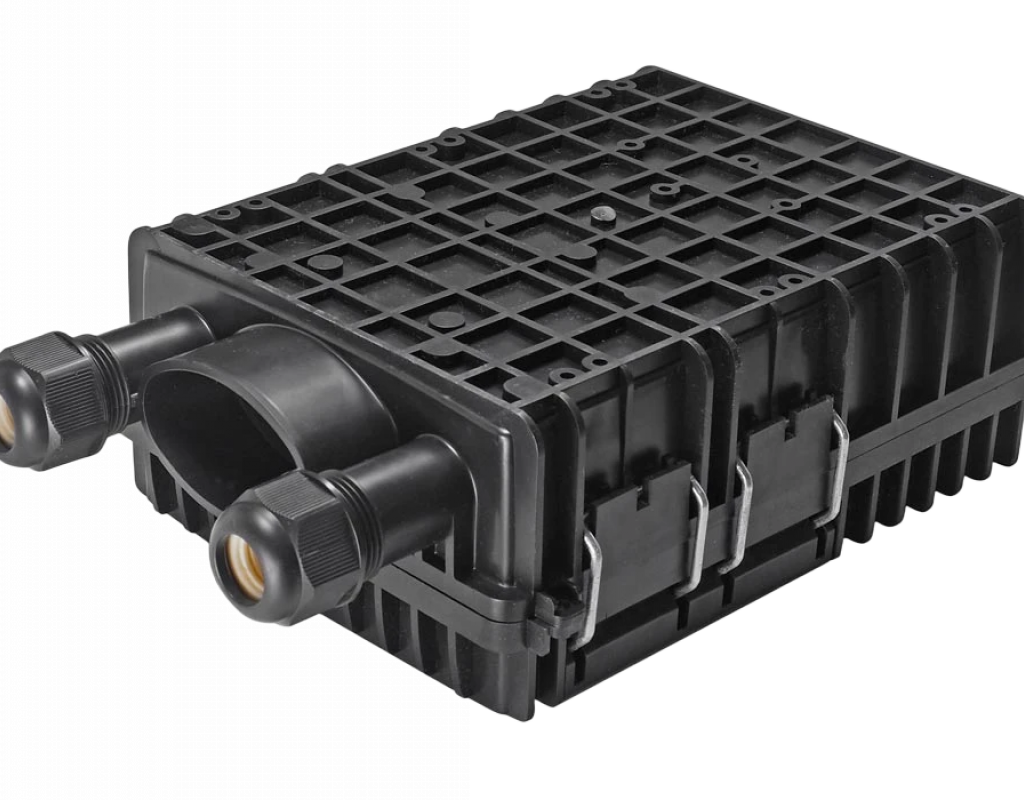

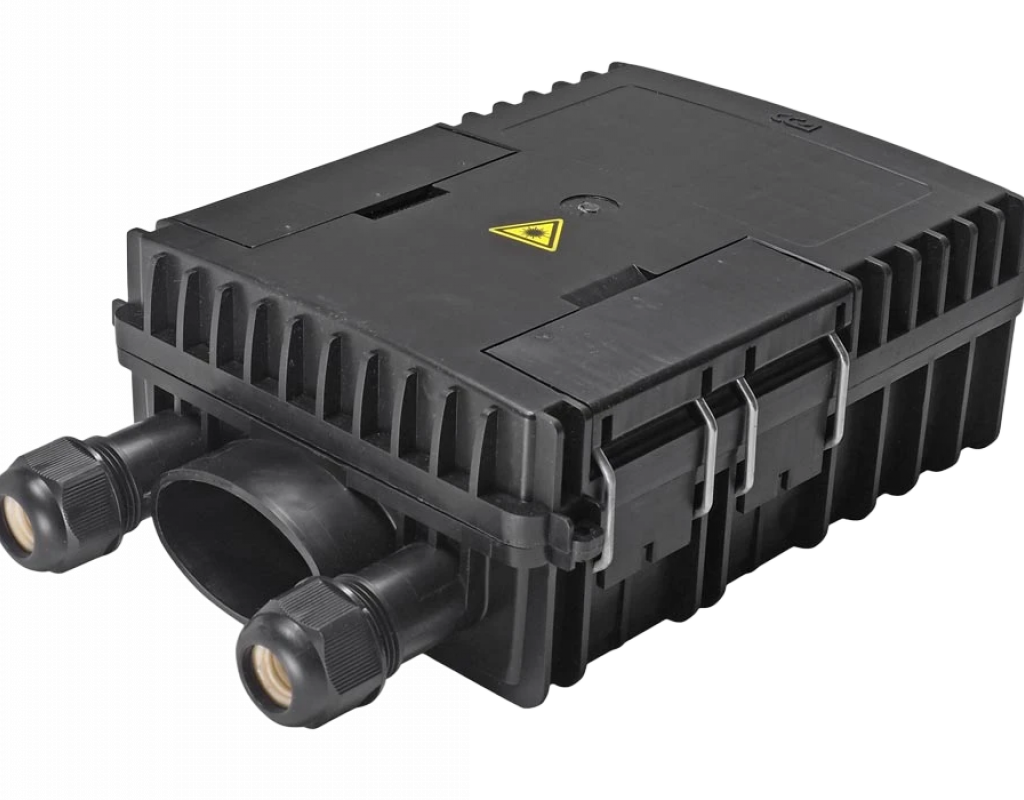

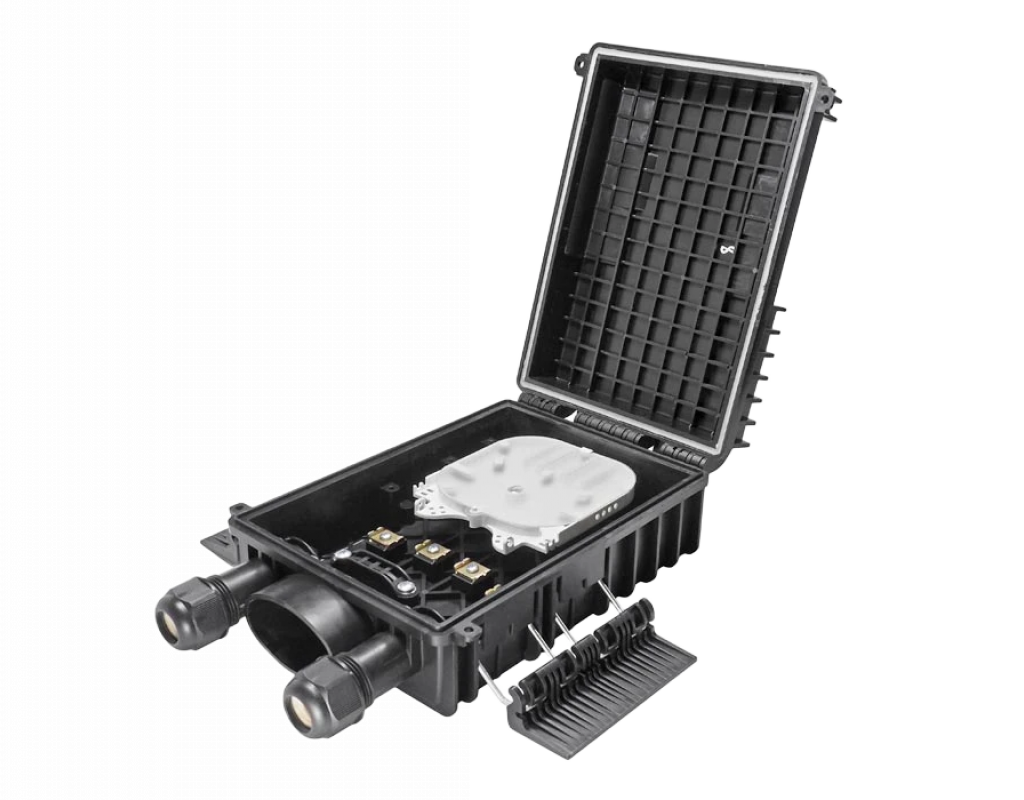

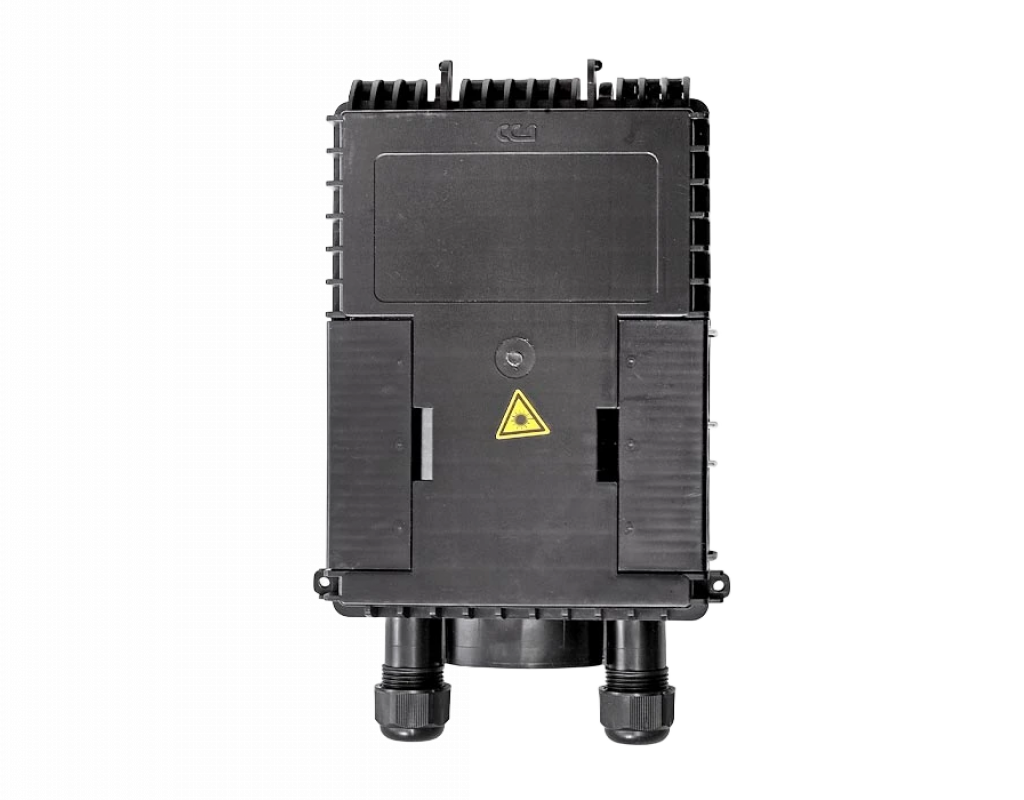

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

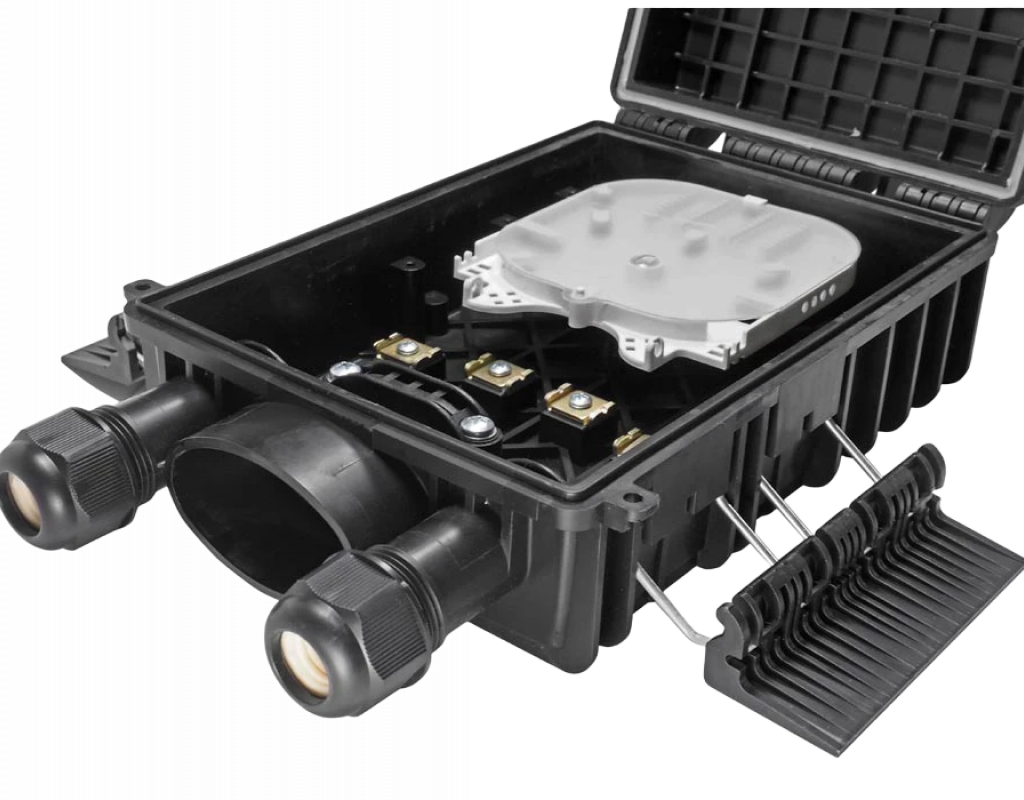

Муфта имеет два круглых патрубка с фитингами и один овальный. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Транзитный ввод оптического кабеля так же герметизируется механически с использованием специального комплекта ввода. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до четырёх ОК с диаметром наружной оболочки от 4 до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 64 сростков оптических волокон (КДЗС 4525).
Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш1.
Кронштейн для подвески МПО-Ш1 и комплект для овального ввода в комплектацию муфты не входит и приобретается отдельно.
Комплектация
| Корпус | 1 шт. |

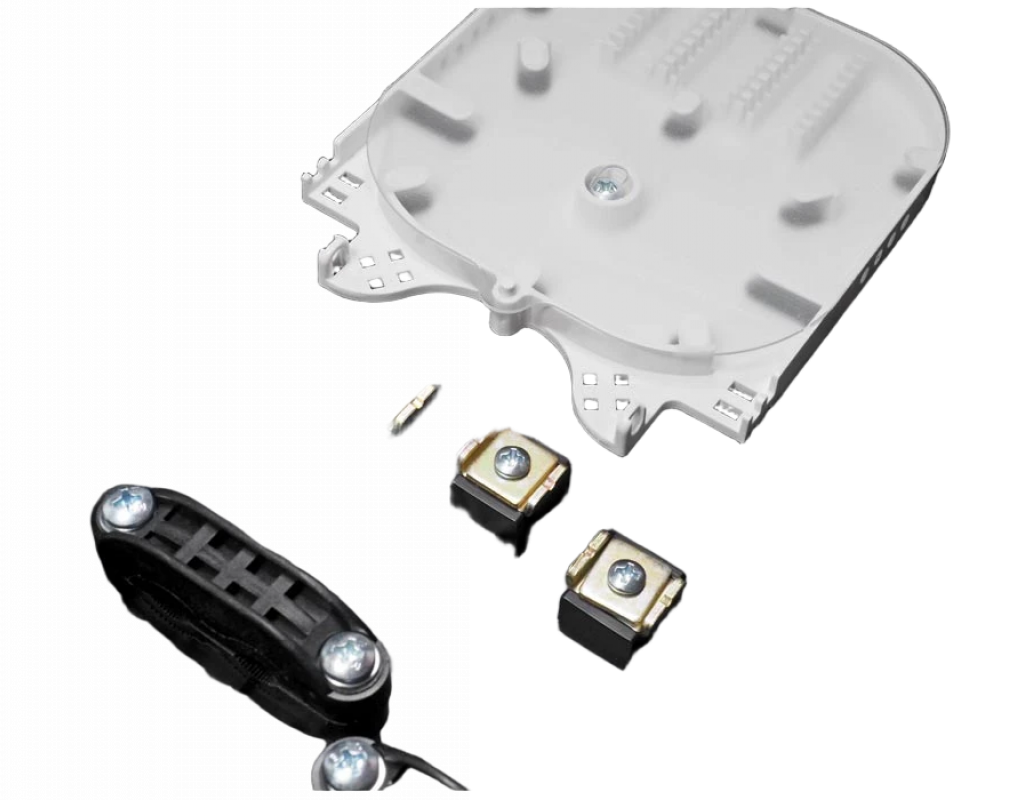

| Кассета КС-1645 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Фиксатор ЦСЭ | 4 шт. |
| Вкладыш уплотнительный 4-10 мм для фитинга | 2 шт. |
| Вкладыш уплотнительный 10-16 мм для фитинга | 2 шт. |
| Вкладыш уплотнительный для плоского кабеля 3х7 мм для фитинга | 2 шт. |
| Заглушка кабельного ввода | 1 шт. |
| Силикагель пакет | 1 шт. |
| Комплект маркеров и стяжек | 1 шт. |
