МПО-Ш2/192-4КД4845 (полная компл.)

Номенклатурный номер: 130105-00955

Доставка Доставляем товар по всей России.

Условия возврата

14 дней возврат/обмен
1 год гарантии

Характеристики:

Масса, кг	1,4
- длина	330
- ширина	222
- высота	80

Описание

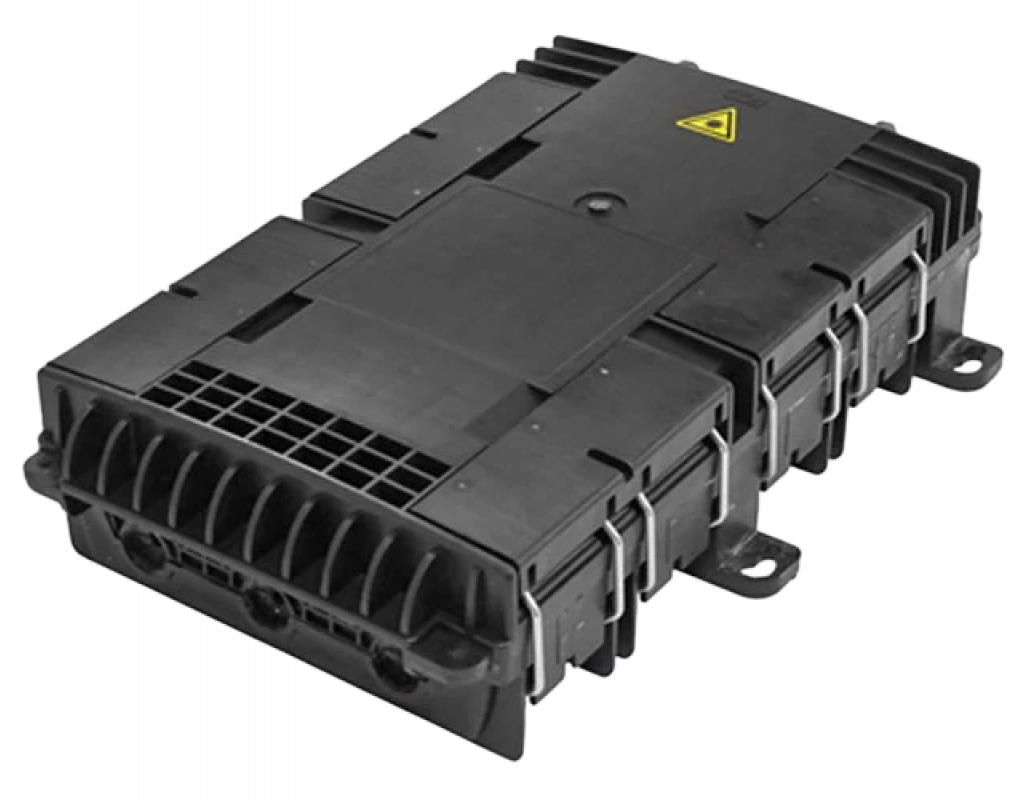

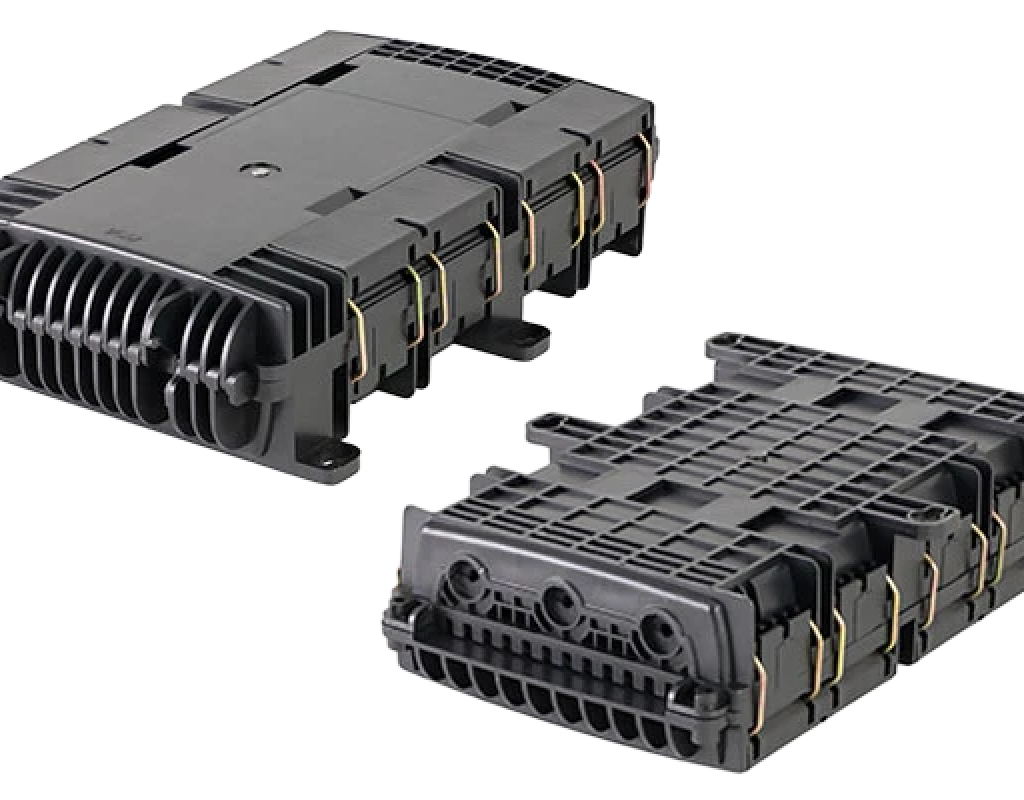

Оптическая муфта МПО-Ш2/192 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

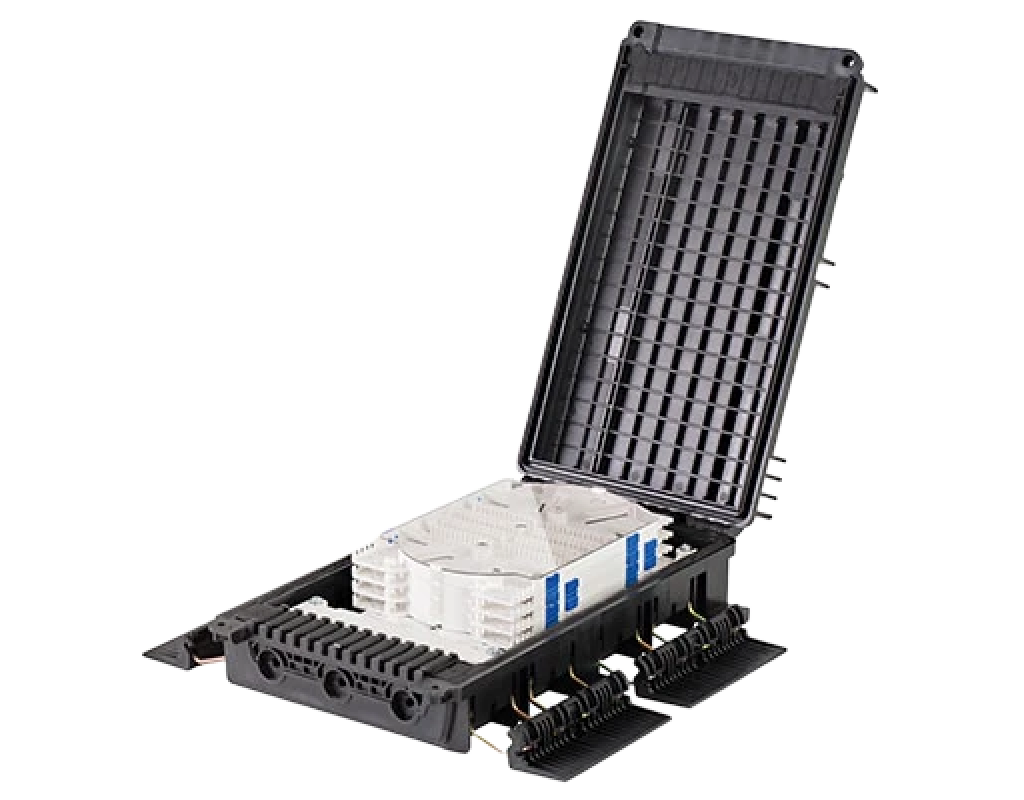

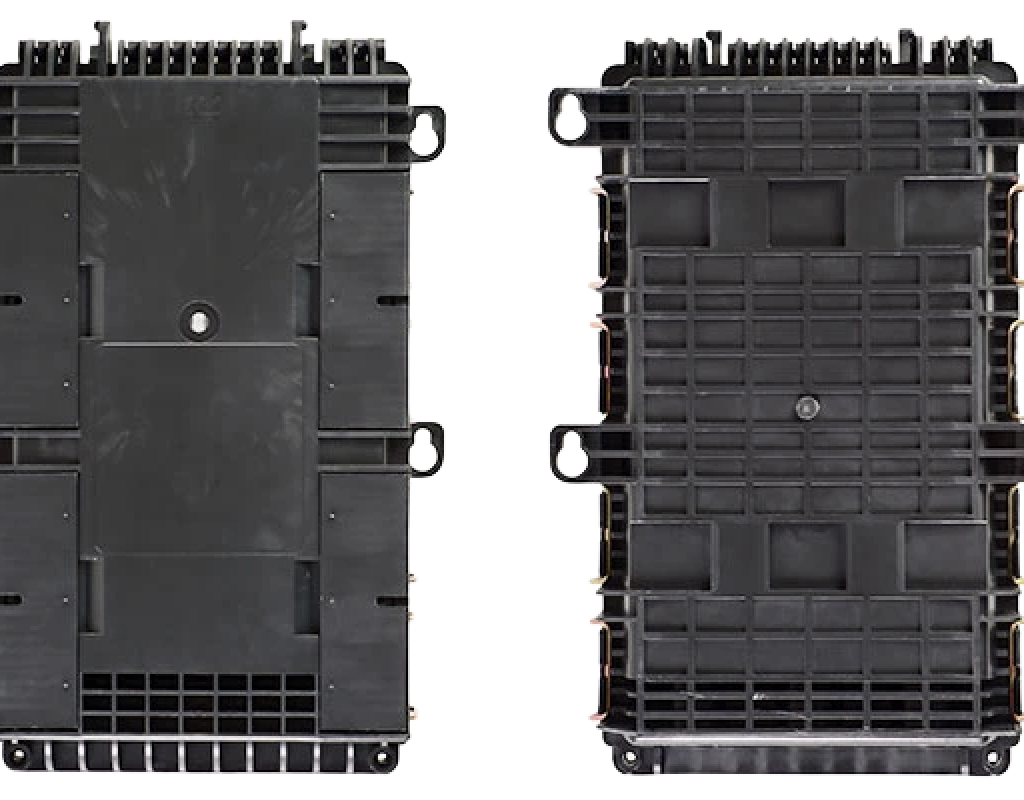

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

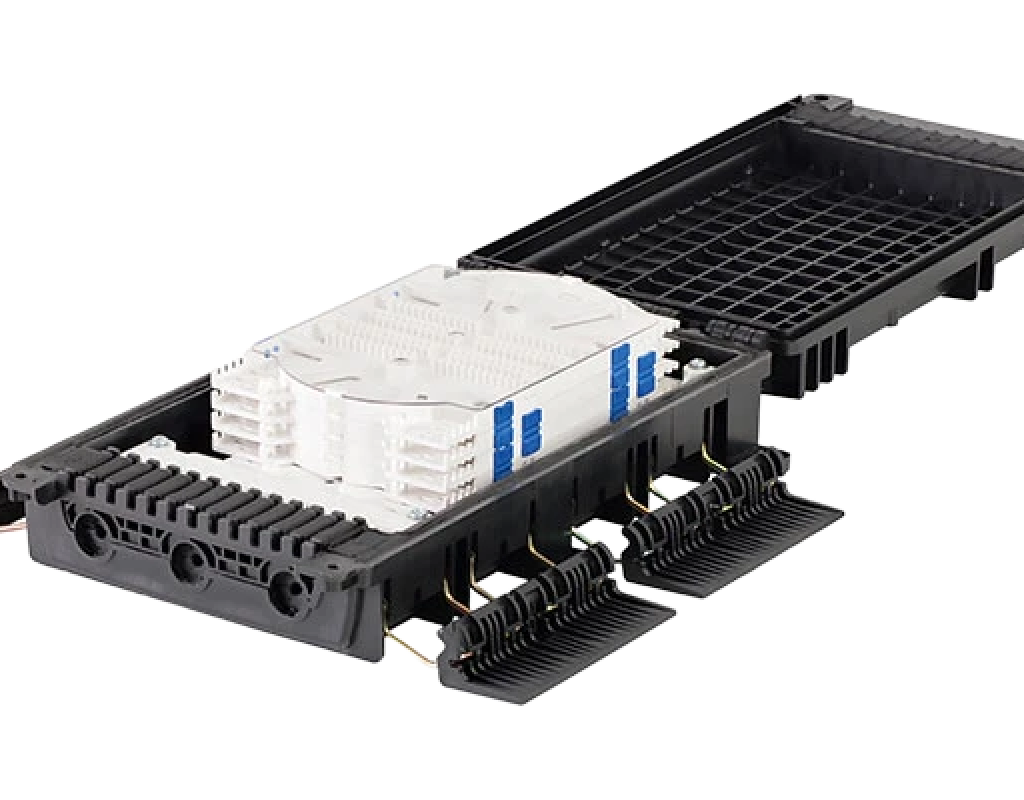

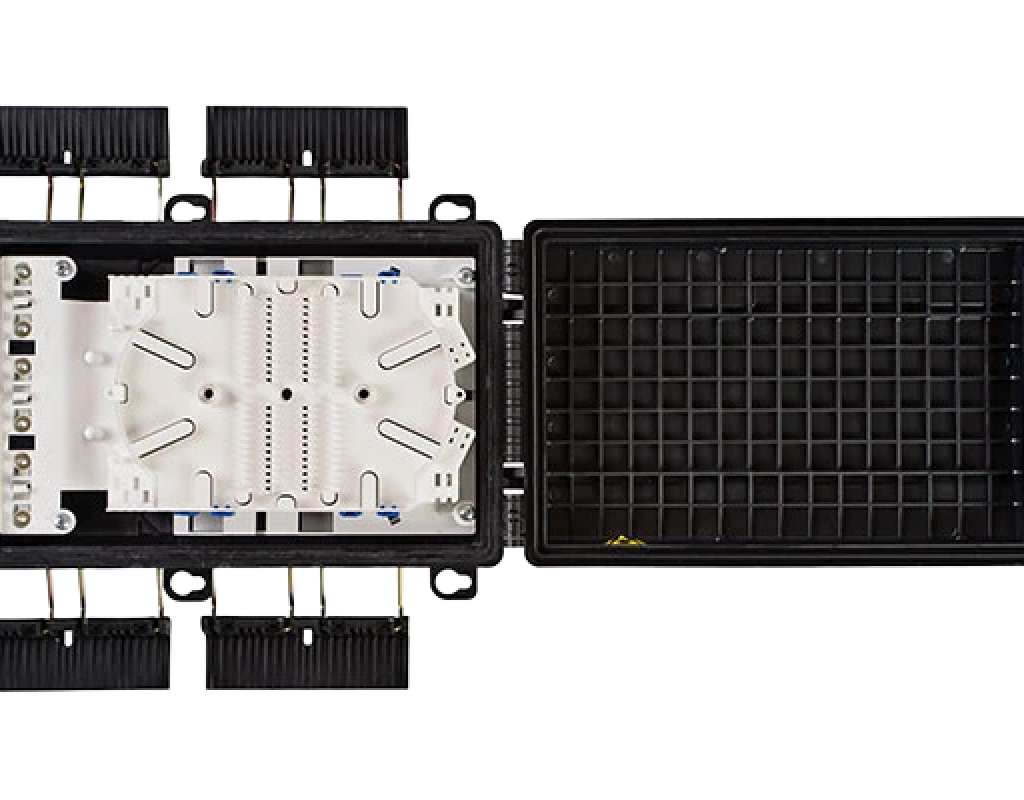

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КД-4845 для сварки волокон распределительных ВОК. Предусмотрена установка до 4х кассет КД-4845 или КТ-3645.

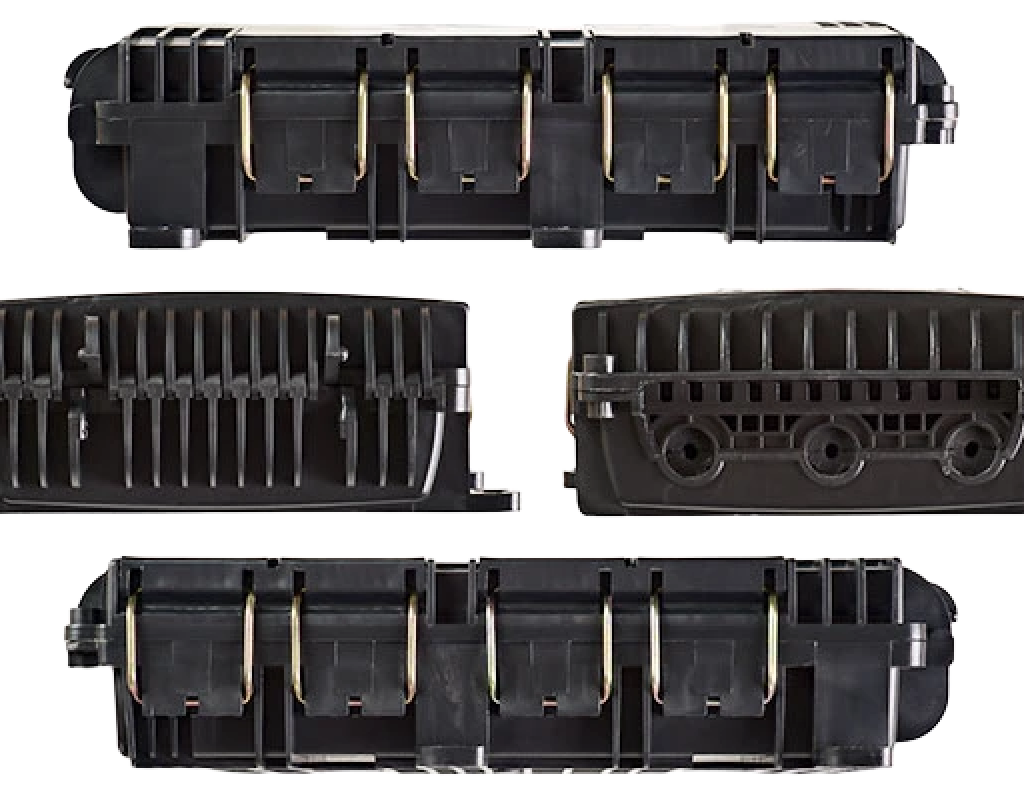

Фиксация и герметизация крышки - при помощи четырех пластиковых защелок на стальных пружинных петлях.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 192 сростков оптических волокон (КДЗС 4525).

Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш2.

Кронштейн для подвески МПО-Ш2 в комплектацию муфты не входит и приобретается отдельно. (к этой муфте подходит кронштейн от МКО-П2 и УПМК-Панда комплект для муфт МКО-П).

Комплектация:

Корпус с крышкой	1 шт.
Гильзы КДЗС 4525	200 шт.
Монтажная панель (вставка)	1 шт.
Кассета КД-4845	4 шт.
Стяжки, маркеры	1 компл.
Силикагель	30 г
Комплект маркеров и стяжек	1 шт.
