Муфта МПО-Ш3/48-3КС1645-К ССД

Описание

Оптическая муфта МПО-Ш3/48 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

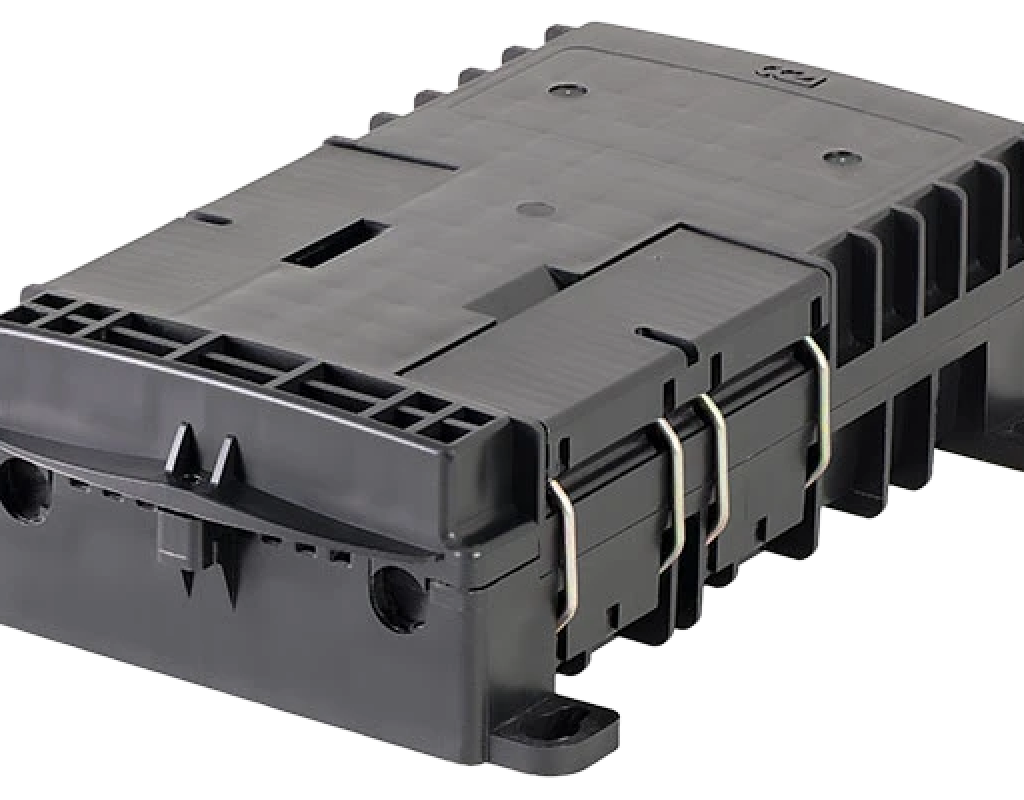

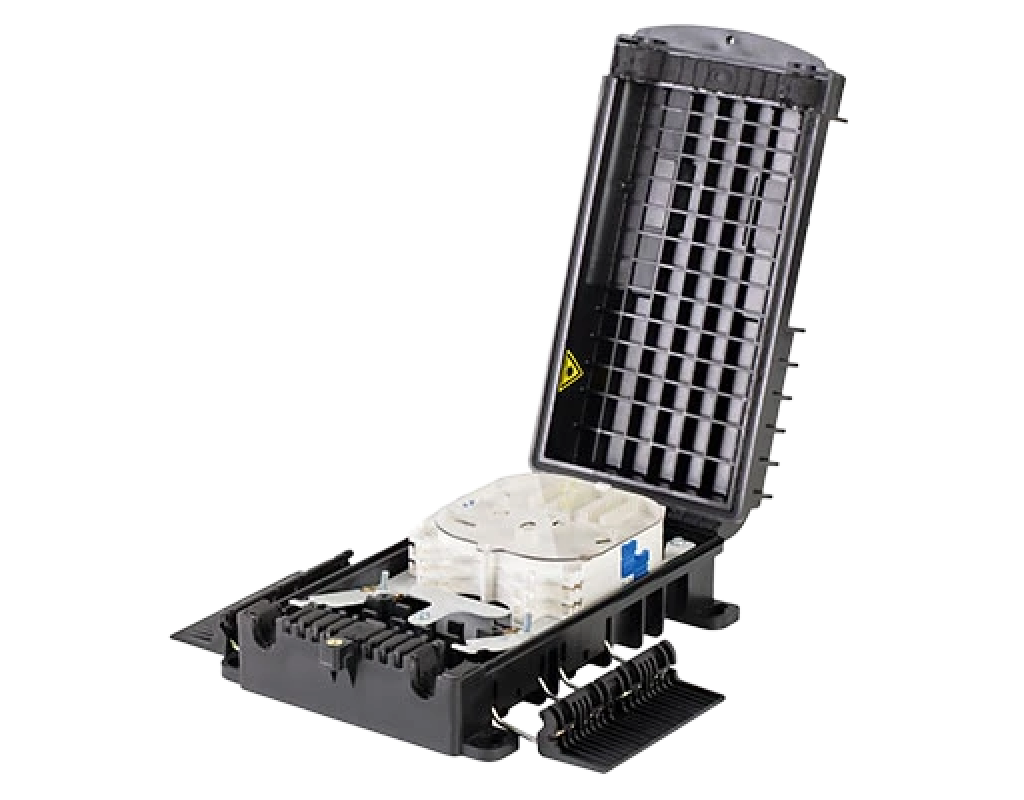

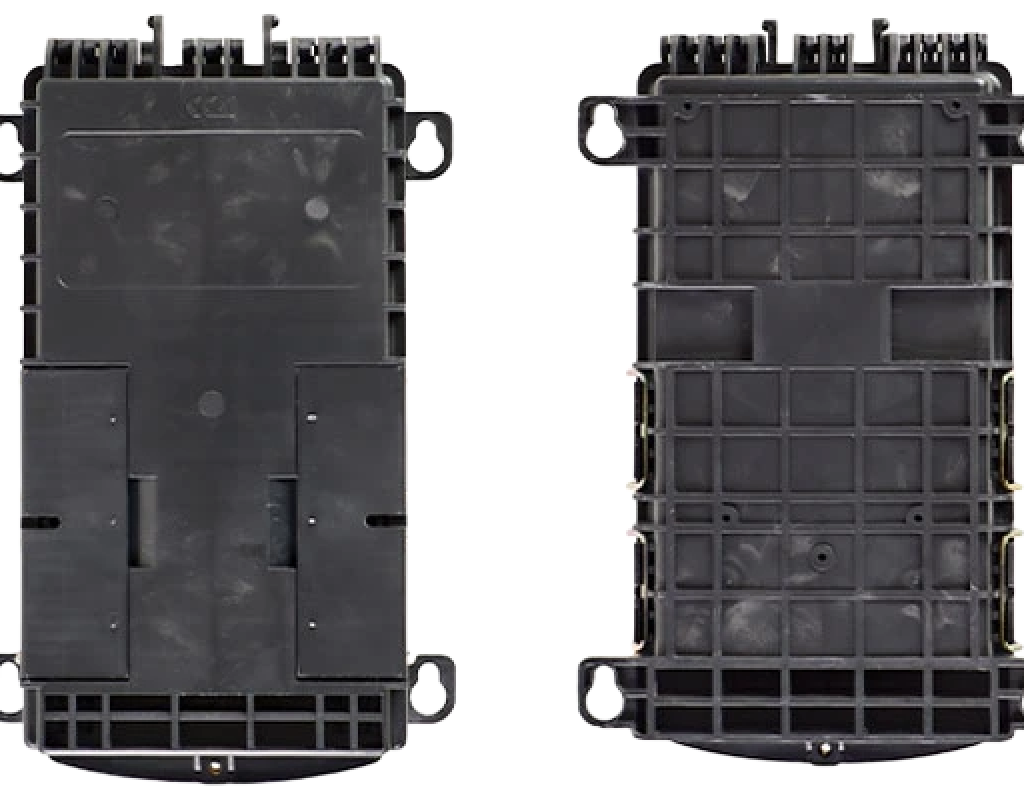

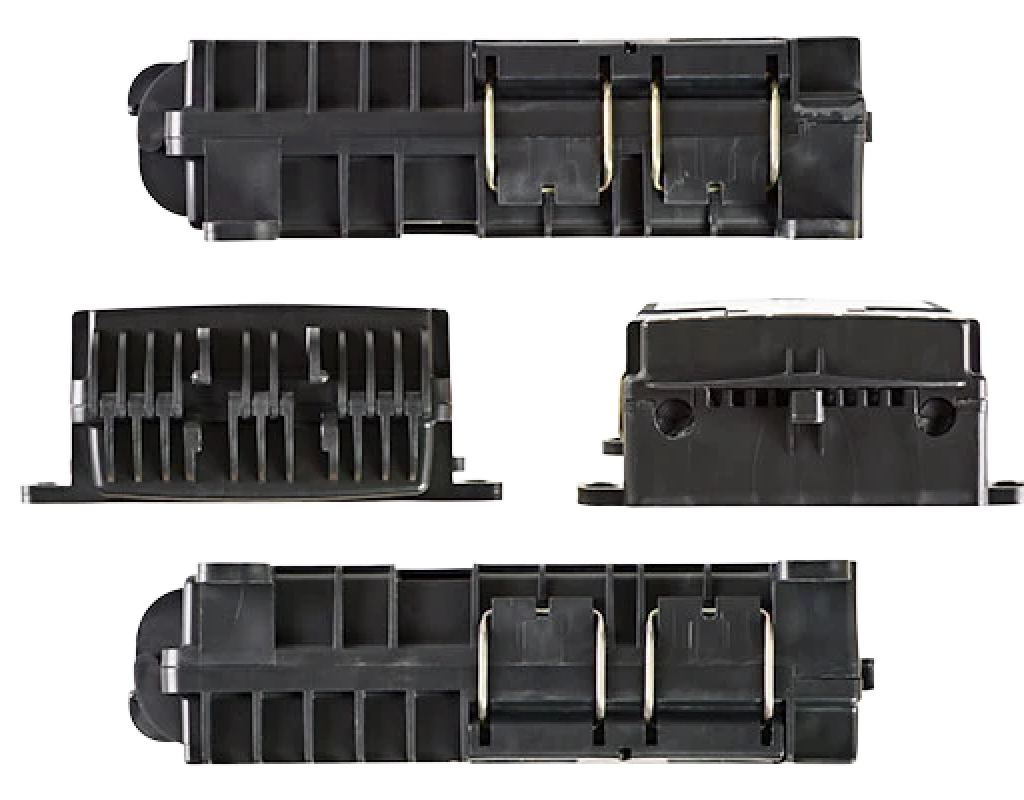

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

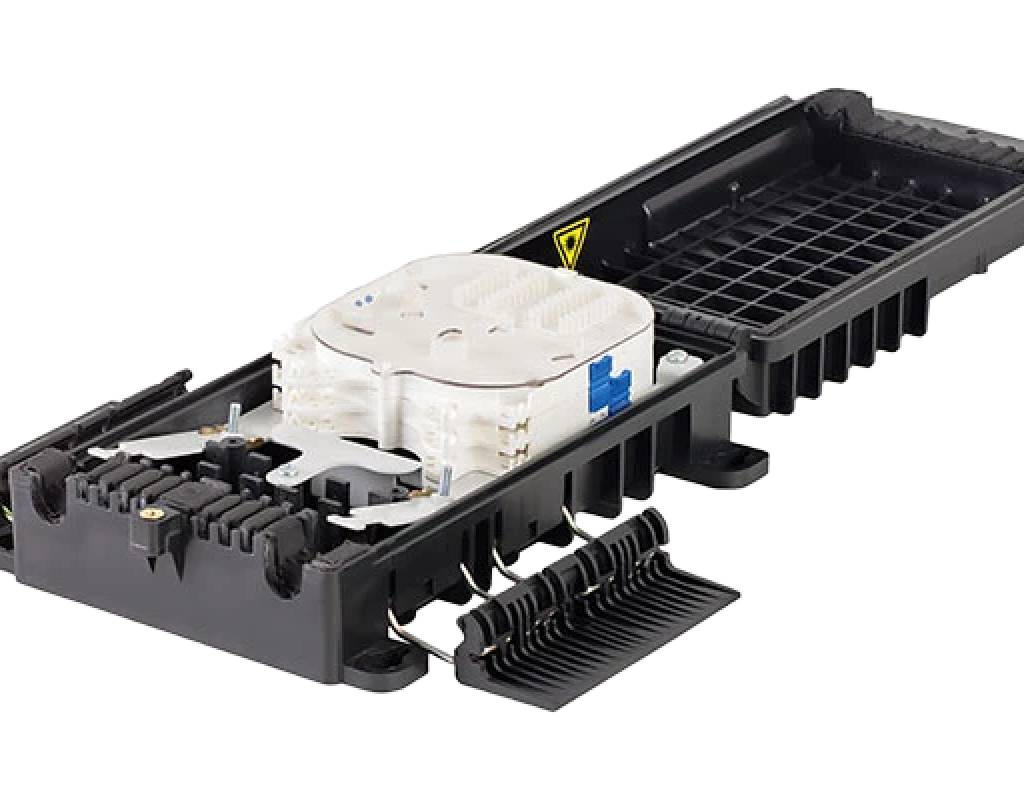

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КС-1645 для сварки волокон распределительных ВОК. Предусмотрена установка до 3х кассет КС-1645.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525).

Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш3.

Кронштейн для подвески МПО-Ш3 в комплектацию муфты не входит и приобретается отдельно (к этой муфте подходит кронштейн от МКО-П1-М и УПМК-Панда комплект для муфт МКО-П).

Комплектация:
