МРВ-ЭпБ
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Длина смонтированной муфты, закрытой «Армопластом», мм | 850 |
| Диаметр смонтированной муфты, закрытой «Армопластом», мм | 100 |
| Масса комплекта, кг | 2,8 |
Описание
Предназначена для монтажа в качестве разветвительной врезной муфты на кабелях марки МКПВБЭпБбШп 2×4×1,05 + 9×2×0,7/ ОКЗ 2×4 – 0,36/0,22.
Это комбинированные кабели с оптическими волокнами и медными жилами для технологической связи и устройств СЦБ железных дорог.
Муфта МРВ-ЭпБ представляет собой комплект монтажных деталей (КМД) обеспечивающий герметизацию разветвительного сростка на основном кабеле в месте врезки в него медножильного ответвляющегося кабеля.
Комплект обеспечивает:
- сращивание медных жил основного кабеля с жилами одного ответвляющегося кабеля;
- изолирование сращиваемых жил;
- восстановление экрана основного кабеля над разветвительным сростком;
- устройство каркаса над сростком для усадки термоусаживаемой манжеты (ТУМ);
- герметизацию муфты термоусаживаемой манжетой с разветвительным зажимом;
- механическую защиту смонтированной муфты в котловане.
Дополнительно необходимо приобретать расходные материалы, указанные в инструкции по монтажу.

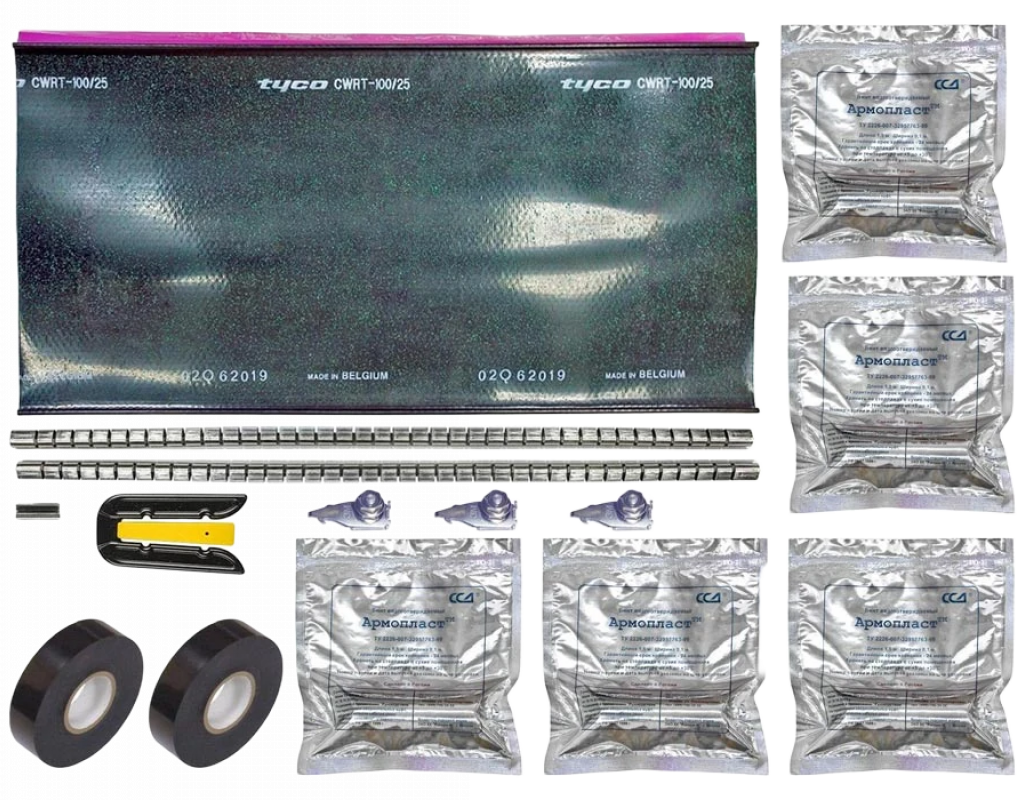

Комплектация
| Гильза полиэтиленовая | 40 шт. |

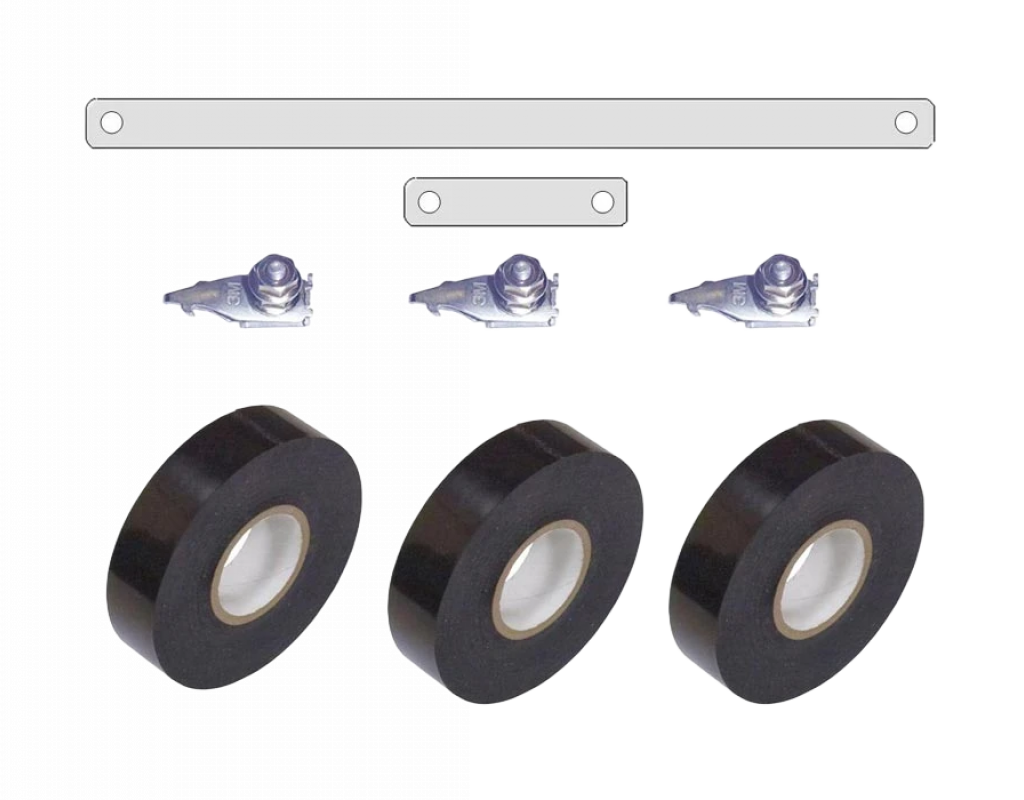

| Соединитель экрана 4460-D | 3 шт. |
| Экранная шина из алюминия | 1 шт. |
| Экранная перемычка из алюминия | 1 шт. |
| Экран из листовой фольги | 1 шт. |
| Каркас из полимерного материала | 1 шт. |
| Клей-расплав КР-1 | 100 г |
| Разветвительный зажим для ТУМ средний | 1 шт. |
| Манжета термоусаживаемая XAGA-SLVP-107/25, L=750 мм | 1 шт. |
| Бинт влагоотверждаемый «Армопласт» | 5 шт. |
Цвет (внешний слой): Черный с красными полосами
