МСБ-А(у) 24
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 2,4 |
| Длина, мм | 750 |
| Число жил (пар) в кабеле | 24 |
| Диаметр, мм | 65 |
Описание
Муфты МСБ-А(у) предназначены для монтажа кабелей без брони марок СБПЗАШв, СБПЗАШп, СБПЗАуШп.
Муфты типа МСБ-А представляют собой комплекты монтажных деталей, составленные в соответствии с действующим документом ОАО “РЖД” – “Правила по монтажу кабелей для сигнализации и блокировки с алюминиевыми оболочками и гидрофобным заполнением. ПР 32 ЦШ 10.11-2001”, утвержденным Департаментом сигнализации, централизации и блокировки 28 февраля 2002 года.
В комплекты муфт включены детали и материалы, обеспечивающие: изолирование скруток жил, восстановление гидрофобного заполнения в сростке гелем 8882 компании 3М; соединение алюминиевой оболочки; восстановление герметичности оболочки; перепайку брони и механическую защиту смонтированной муфты влагоотверждаемым бинтом “Армопласт”(в МСБ-А(у)б).
В комплект каждой муфты входит рулон виниловой ленты EZ. Она используется при обмотке залитого гелем сростка жил для создания внутреннего давления, а также при обмотке смонтированной муфты перед усадкой ТУТ.

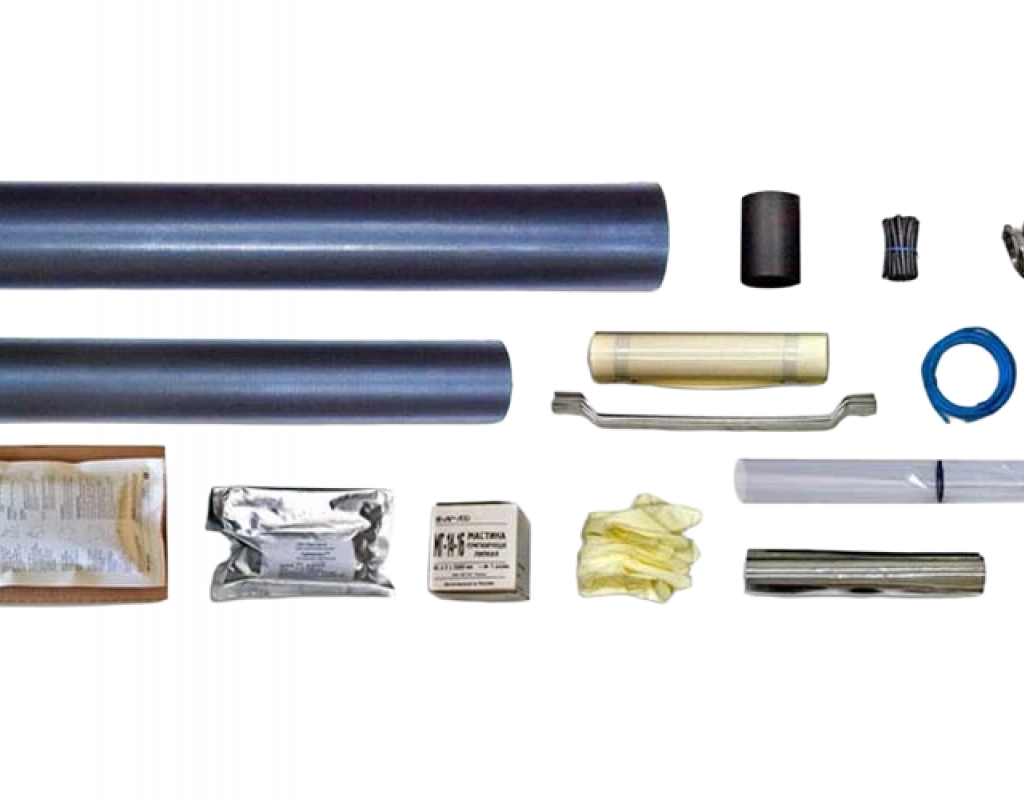

Комплектация:
| Наружная ТУТ | 1 шт. |
| ТУТ для продольной герметизации | 2 шт. |
| Гильзы из ТУТ 4/1 | 1 шт. |
| Хомуты из нержавеющей стали | 1 шт. |
| Внутренняя ТУТ | 1 шт. |
| Листовой каркас из пластика | 1 шт. |
| Полосы алюминиевые | 4 шт. |
| Провод для перепайки брони | 1 шт. |
| Виниловая лента EZ (30 м) | 1 шт. |
| Гель 8882 (или Герметизирующий гель Пуласт суммарной массой не менее 270 грамм) | 1 шт. |
| Влагоотверждаемый бинт “Армопласт” | 6 шт. |
| Мастика МГ-14-16 | 1 шт. |
| Перчатки резиновые | 1 пара |
| Обертка | 1 шт. |
| Фольга алюминиевая | 1 рул. |
| Шкурка шлифовальная | 1 шт. |
Тип кабеля: ААШв(п), АСБГ, АСБл, АСБ2л, ААБл, ААБ2л, АСБл, АСШв, СБл, СБ2л, СП, СПГ, СШв, СБШв, СПШв, ААБлГ, ААПл
Температура эксплуатации, °С: -50...+50
Тип муфты: Соединительная
Сечение жил кабеля, мм²: от 16 до 25
Напряжение, кВ: до 1
Число жил: 3
Тип изоляции: Бумажная
Установка: Внутренняя/наружная
Климатическое исполнение: УХЛ 1,5 ГОСТ 15150
Система заземления: Да
Наличие защитного слоя в кабеле: Да
Размер упаковки, мм: 150x200x400
Масса упаковки, кг: 08.июл
Внешняя оболочка: PE
Рабочая температура, ℃: -60…+70
Категория: DROP-круглый
Упаковка: Барабан № 6
Назначение: Внешний
Минимальный радиус изгиба: 20
Кол-во волокон: 24
Тип волокон: G.657.A1
Температура монтажа, °С: -30…+50
Срок службы, лет: 25
Цвет: Черный
