МСБ-А(у)б 24
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 2,7 |
| Длина, мм | 750 |
| Число жил (пар) в кабеле | 24 |
| Диаметр, мм | 70 |
Описание
Муфты МСБ-А(у)б предназначены для монтажа кабелей марок СБПЗАБпШп, СБПЗАуБпШп, СБПЗАБпГ, СБПЗАуБпГ.
Муфты типа МСБ-А представляют собой комплекты монтажных деталей, составленные в соответствии с действующим документом ОАО “РЖД” – “Правила по монтажу кабелей для сигнализации и блокировки с алюминиевыми оболочками и гидрофобным заполнением. ПР 32 ЦШ 10.11-2001”, утвержденным Департаментом сигнализации, централизации и блокировки 28 февраля 2002 года.
В комплекты муфт включены детали и материалы, обеспечивающие: изолирование скруток жил, восстановление гидрофобного заполнения в сростке гелем 8882 компании 3М; соединение алюминиевой оболочки; восстановление герметичности оболочки; перепайку брони и механическую защиту смонтированной муфты влагоотверждаемым бинтом “Армопласт”(в МСБ-А(у)б).
В комплект каждой муфты входит рулон виниловой ленты EZ. Она используется при обмотке залитого гелем сростка жил для создания внутреннего давления, а также при обмотке смонтированной муфты перед усадкой ТУТ.

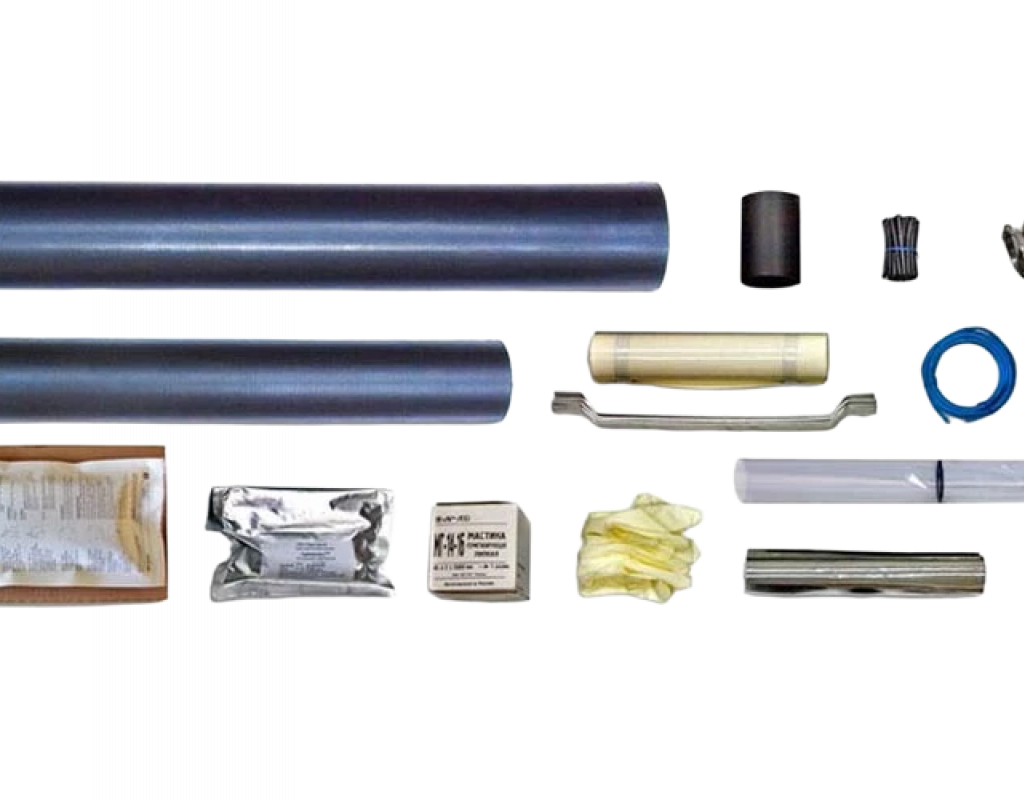

Комплектация:
| Лента п/э 40×0,25 мм чёрная | 1 рулон |
| Фольга ДПРХМ 0,1х500 | 1 шт. |
| Полоса алюминиевая | 4 шт. |
| Мешок п/э с замком «Zip-Lock» | 1 шт. |
| Хомут 20-32 (Нерж.) | 4 шт. |
| Шкурка шлифовальная Р80 | 1 шт. |
| Перчатки резиновые | 1 пара |
| Трубка ТУТ DHST-4X-4/1; ТУТ 4/1 ATUM | 48 шт. |
| Каркас прямоугольный 280×400×0,6 мм | 1 шт. |
| Лента виниловая ЛВ-2 ССД | 1 рулон |
| Лента виниловая эластичная 101 мм х 30 м | 1 шт. |
| Трубка ТУТ 40/12; 35/12; 38/12 | 2 шт. |
| Трубка ТУТ 75/22 | 2 шт. |
| Бинт влагоотверждаемый «Армопласт» | 7 шт. |
| 8882-Е Герметизирующий гель (или Герметизирующий гель Пуласт суммарной массой не менее 270 грамм) | 1 шт. |
| Провод ПВ3х4 | 1 шт. |
| Мастика МГ 14-16 | 1 упак. |
| Паспорт | 1 шт. |
Диаметр по оболочке (вынос силового жлемента), мм: 6,5
Диаметр по оболочке (кабеля), мм: 8,6
Эквивалент диаметру кабеля, мм: 11,1
Максимальный габаритный размер кабеля, мм: 17,1
Модуль упругости выностного силового элемента, кН/мм²: 50
Срок службы, год: 25
Срок гарантийной эксплуатации, год: не менее 2
Допустимое растягивающее усилие, кН: 4
Раздавливающая нагрузка, кН/см: 0,3
Миним. радиус изгиба, диаметров кабеля : не менее 15
Миним. радиус изгиба ОВ: не менее 3 мм (в течение 10 мин)
Рабочая температура, °С: -60…+70
Температура монтажа, °С: -30…+50
Транспортировка и хранение, °С: -60…+70
Ширина, см: 5,5
Высота, см: 4
Масса, кг: 0,3
