МСБ-П 27-30 (проходная)
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 3,4 |
Длина, мм | 800 |
Число жил (пар) в кабеле | 27-30 |
Диаметр, мм | 60 |
Описание
Муфты проходные типа МСБ-П предназначены для монтажа кабелей типа СБЗПу.
По способу монтажа это компрессионные муфты, в которых жилы сращивают ручной скруткой с пропайкой и с изолированием скруток термоусаживаемыми гильзами. Герметизируется муфта МСБ-П двумя трубками ТУТ.
Комплекты муфт составлены в соответствии с действующим документом ОАО «РЖД» – «Правила по монтажу кабелей для сигнализации и блокировки с гидрофобным заполнением». Правила утверждены Департаментом сигнализации, централизации и блокировки.

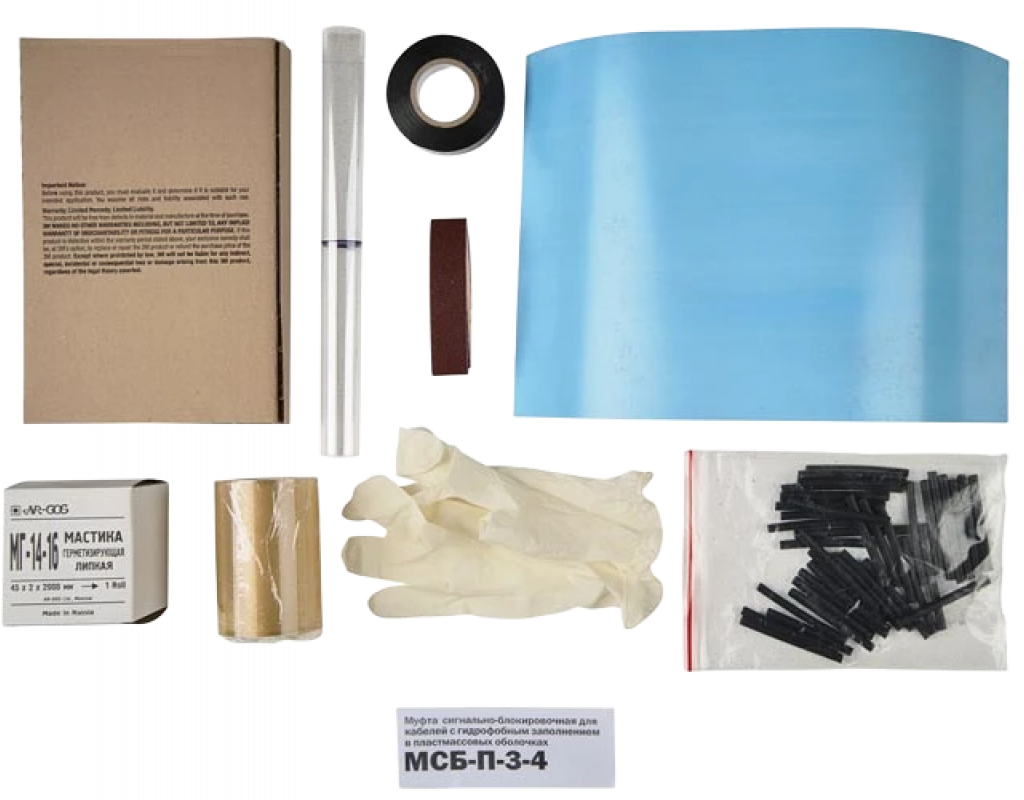

Комплектация:
Гильзы из ТУТ 4/1 | 60 шт. |
Обёртка для заливки сростка гелем | 1 шт. |
Мастика МГ 14-16 | 1 рулон |
88Т лента виниловая липкая | 1 рулон |
8882-Е Герметизирующий гель, 292 мл (266 г) (или Герметизирующий гель Пуласт суммарной массой не менее 270 грамм) | 1 упак. |
Лента виниловая эластичная 101 мм × 30 м | 1 рулон |
Перчатки резиновые | 1 пара |
Каркас пластиковый | 1 шт. |
Шкурка шлифовальная | 1 шт. |

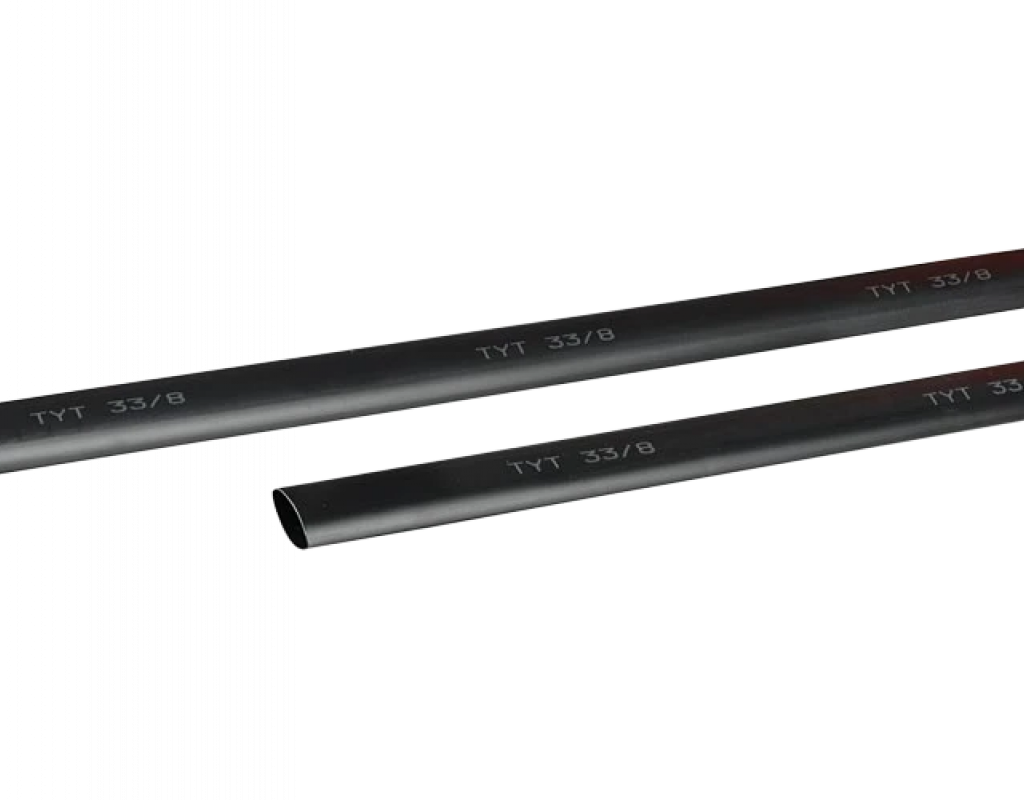

Трубка ССД-ТУТ 65/19 внутренняя L = 700 мм | 1 шт. |
Трубка ССД-ТУТ 65/19 наружная L = 800 мм | 1 шт. |
