МТ-КСППг для грунта с МПЗ
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Температура эксплуатации, ºС | от -60 до +70 |
| Максимальное число сращиваемых волокон, шт. | 36 |
| Диаметр сращиваемых кабелей, мм | 22 |
| Количество сращиваемых кабелей, шт. | 5 |
| Диаметр муфты МТ-КСППг, мм | 188 |
| Длина муфты МТ-КСППг, мм | 378 |
| Масса муфты МТ-КСППг, кг, не более | 1,3 |
Описание
Муфта представляет собой специальный комплект изделий ССД, предназначенный для сращивания кабеля КСППг, проложенного в грунте, с размещением муфты в котловане.
Кабель КСППг – гибридный кабель, в сердечнике которого имеются четыре изолированных медных жилы, а также четыре пластмассовых модуля с оптическими волокнами.
Для этого кабеля компания ССД производит муфты МТ-КСППг и шкафы кроссовые типов «ШКН-КСППг» (настенные) и «ШКС-КСППг» (стоечные).
«Муфта МТ-КСППг для монтажа в грунте с МПЗ» в состоянии поставки представляет собой комплект из трёх картонных коробок.
На каждой коробке – ярлык с наименованием изделия и надписью с номером места.
«Место 1» - это муфта МТ-КСППг по комплектовочной ведомости данного типоразмера.

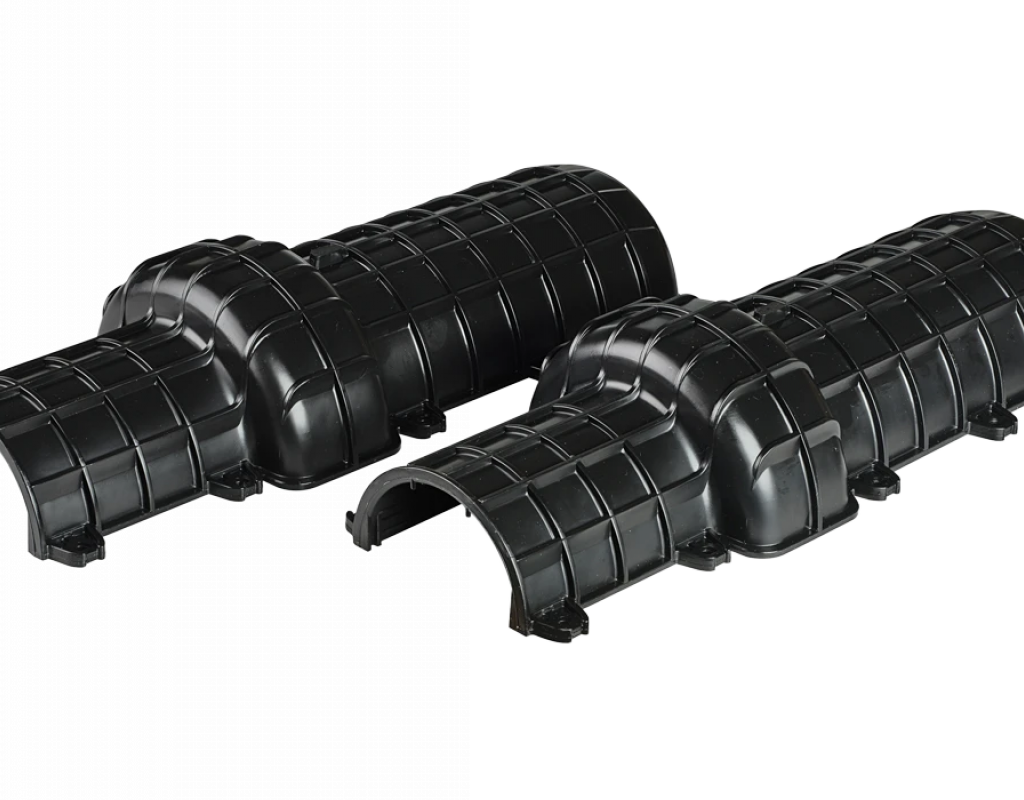

«Место 2» - это муфта защитная МПЗ.
«Место 3» - это комплект герметика для заливки МПЗ (МЧЗ).

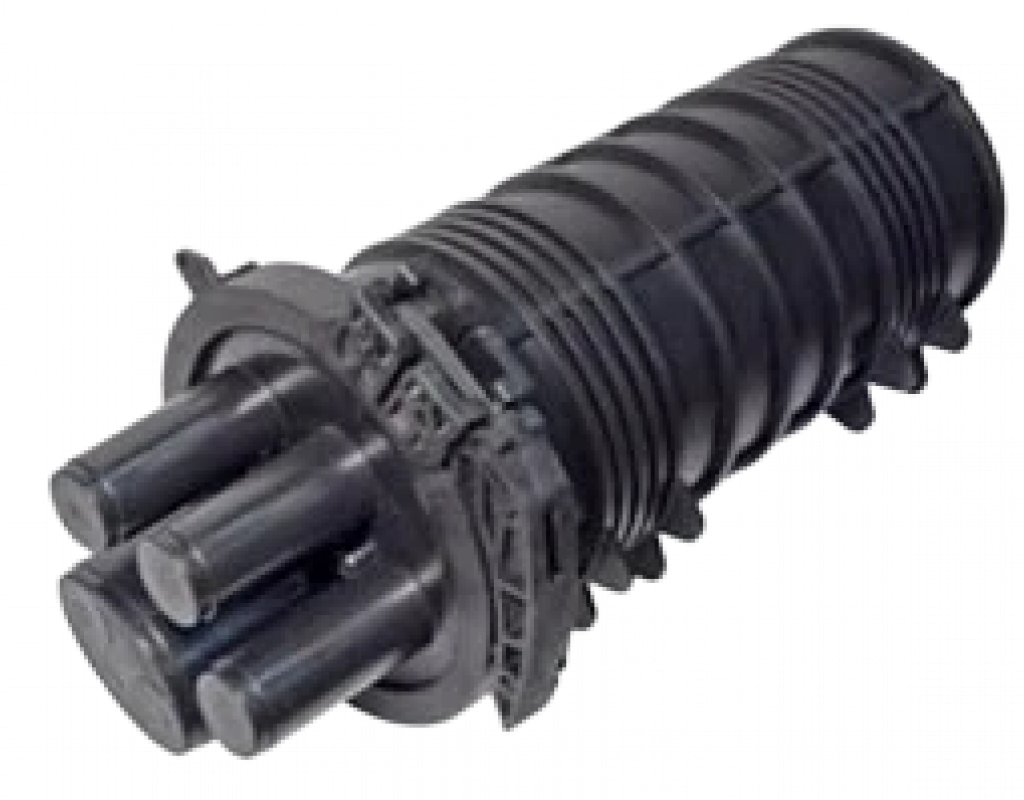

Корпус муфты МТ-КСППг собирается из деталей малогабаритных оптических муфт типа МТОК. По конструкции муфта является тупиковой. На оголовнике муфты имеются три цилиндрических патрубка и один овальный патрубок. Корпус муфты герметизируется механическим способом, с помощью пластмассового хомута и резинового уплотнительного кольца.
Муфта прошла испытания на соответствие требованиям Минкомсвязи РФ, имеется декларация о соответствии со сроком действия до 01.09.2019 года.
В комплект муфты МТ-КСППг («Место 1») входят детали и материалы для сращивания, как оптических волокон, так и медных жил.
При первоначальном монтаже кабели вводятся в овальный патрубок муфты.
Два отдельных кабеля КСППг или петля кабеля КСППг без разрезания (транзитом) вводятся в овальный патрубок муфты с помощью комплекта №9.
Волокна отдельных кабелей сращиваются и укладываются на кассету.
Если в данную муфту по проекту необходимо ввести ответвляющийся кабель КСППг, то для этого кабеля дополнительно следует заказывать: «комплект для ввода ОК № 4»; «кассету КТ-3645»; «гильзы ССД КДЗС 4525».
Для опрессования однопарных соединителей медных жил монтажники должны использовать специальный инструмент, ручной пресс Е9ВМ.
Комплектация:
| Комплектность «Места 1»: | |
| Корпус муфты МТ-КСППг в сборе | 1 шт. |
| Комплект деталей для монтажа (стяжки, маркеры) | 1 шт. |
| Гильзы термоусаживаемые ССД-КДЗС-4525 | 40 шт. |
| Соединитель однопарный для жил 0,9-1.2 мм | 2 шт. |
| Соединитель экрана 4460-D | 2 шт. |
| Комплект для вывода одного провода ГПП | 1 шт. |
| Комплект провода заземления | 1 шт. |
| Комплект №9 для ввода ОК | 1 шт. |
| Фольга, лист 500х500 мм | 1 шт. |
| Комплект КСБ-Пр | 1 шт. |
| Комплект КСБ-Ап | 1 шт. |
| Комплектность «Места 2»: | |
| Муфта пластмассовая защитная МПЗ, шт. | 1 шт. |
| Комплект болтов, гаек и шайб, шт. | 1 шт. |
| Комплектность «Места 3»: | |
| Герметик «Вилад-31», компонент А | 450 г |
| Герметик «Вилад-31», компонент Б | 450 г |
| Пакет полиэтиленовый | 1 шт. |
| Перчатки резиновые | 1 пара |
| Контейнер пластмассовый | 1 шт. |
| Палочка для размешивания герметика | 1 шт. |
