Муфта МТОК-Б1/216-1КТ3645-К ССД

Описание

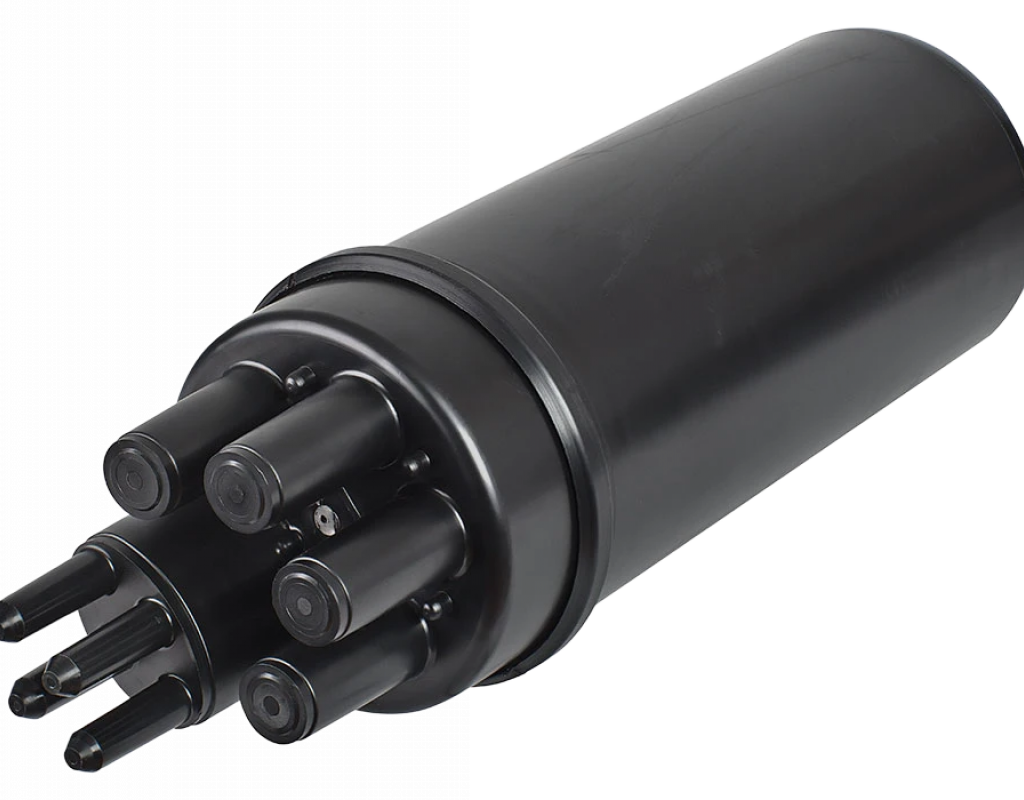

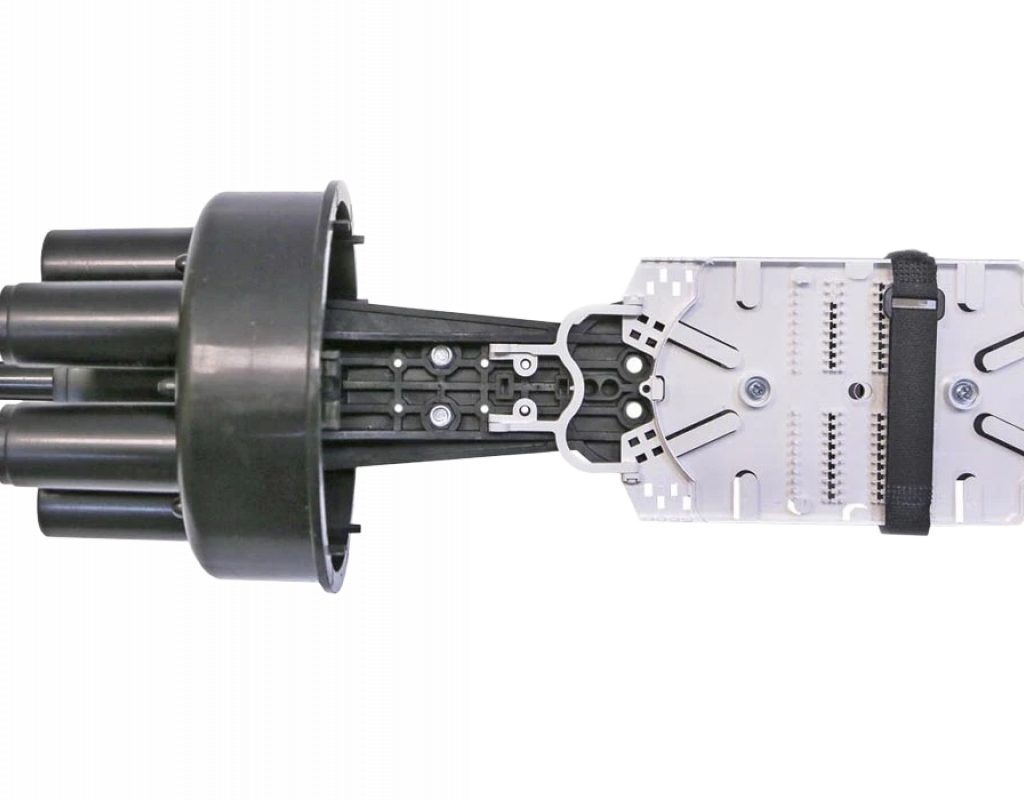

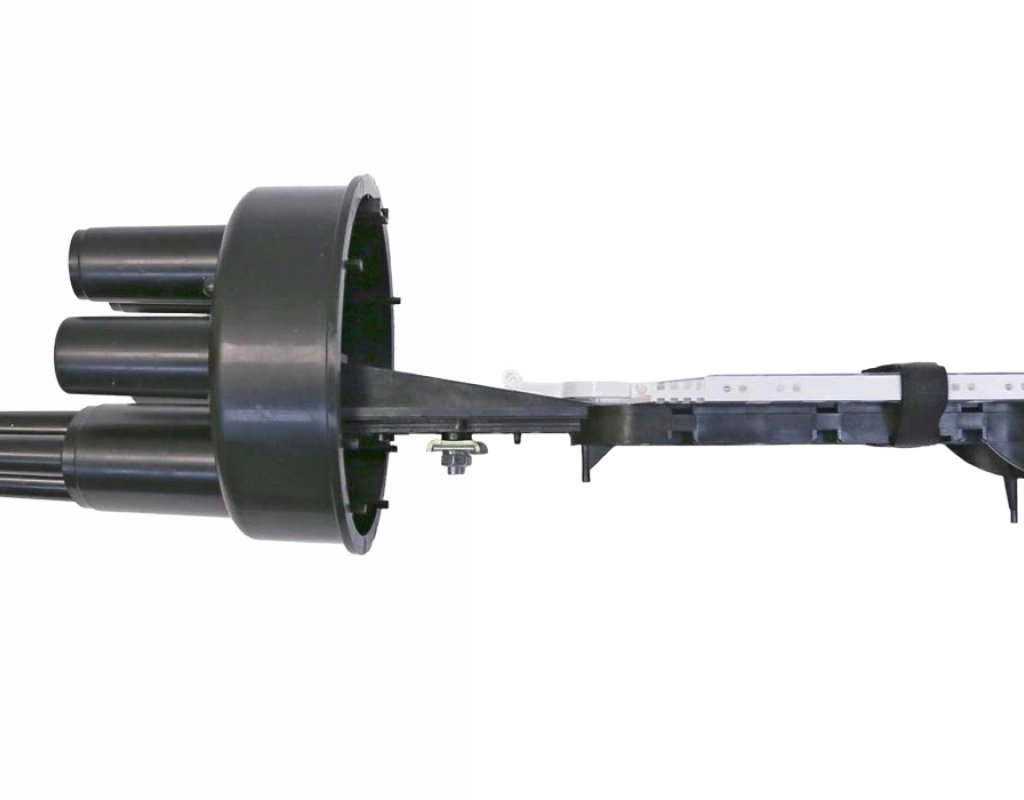

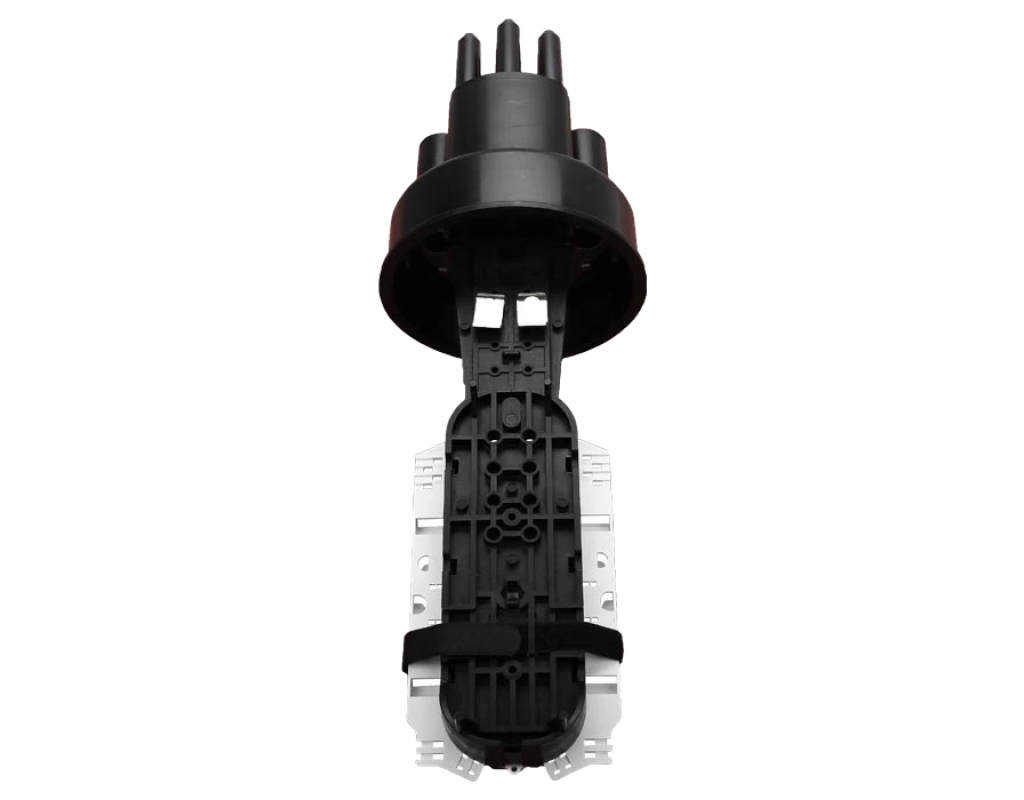

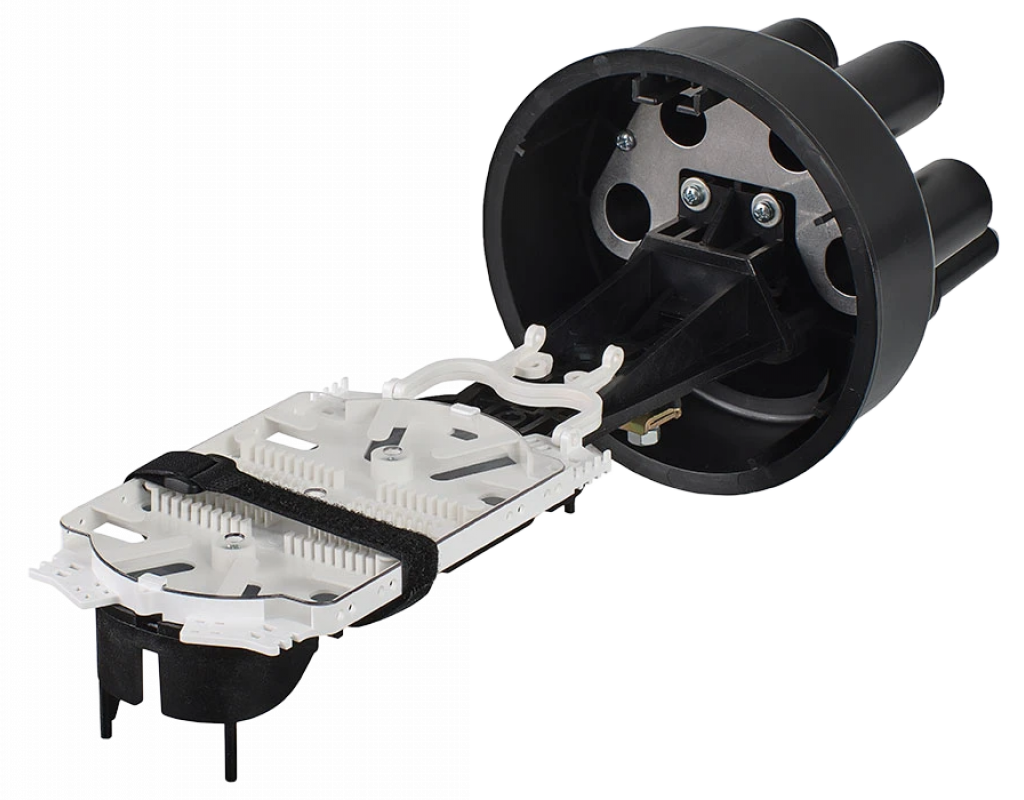

Тупиковая транзитная муфта МТОК-Б1 предназначена для монтажа оптических кабелей, прокладываемых в грунтах всех категорий, в том числе прокладываемых через реки и болота.

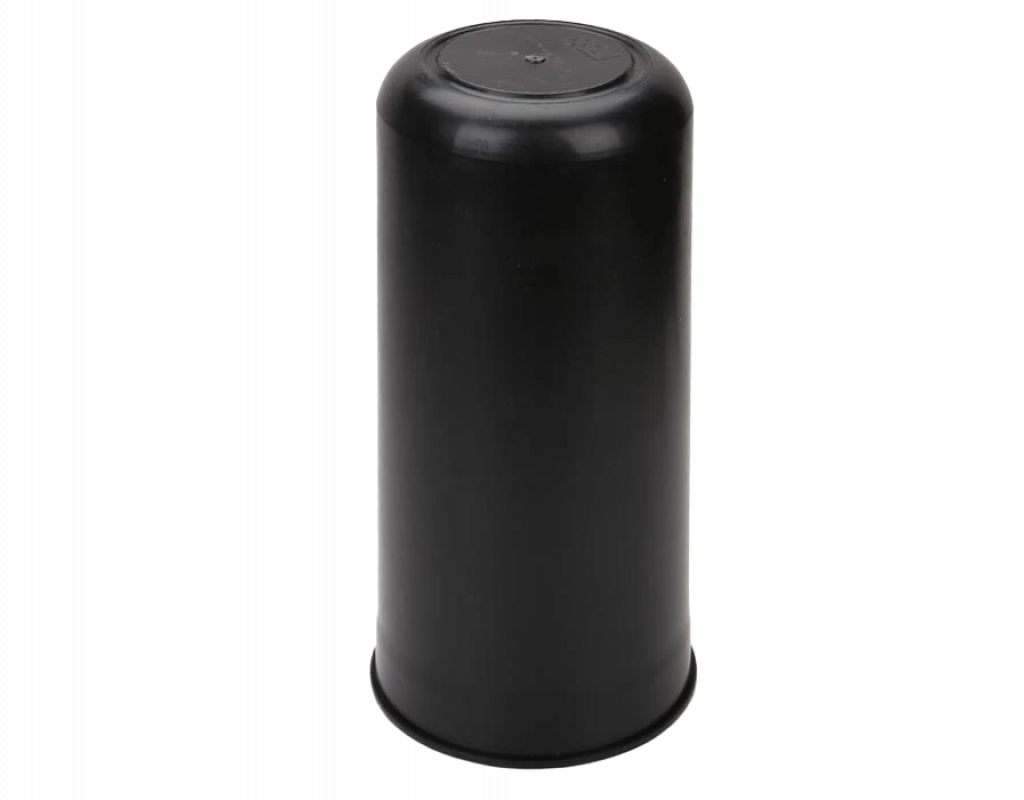

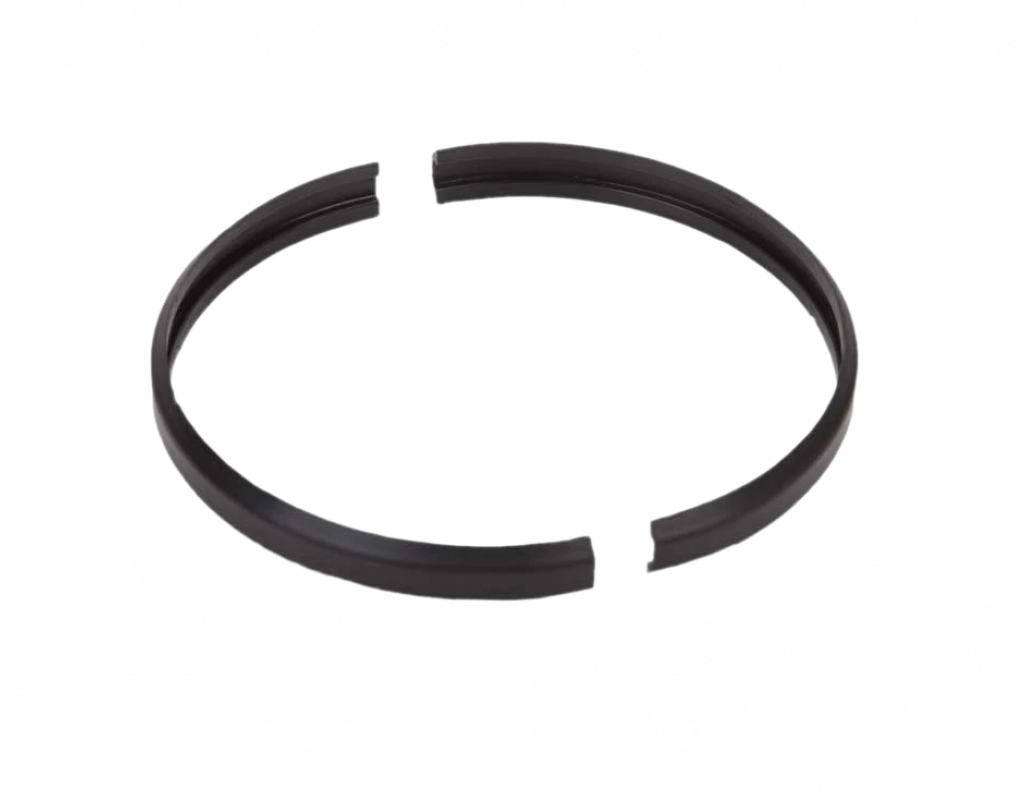

Герметизация кожуха с оголовником осуществляется с помощью двух полухомутов и термоусаживаемой трубки ТУТ большого диаметра. В случае вскрытия муфты, повторная герметизация также осуществляется с помощью ТУТ.

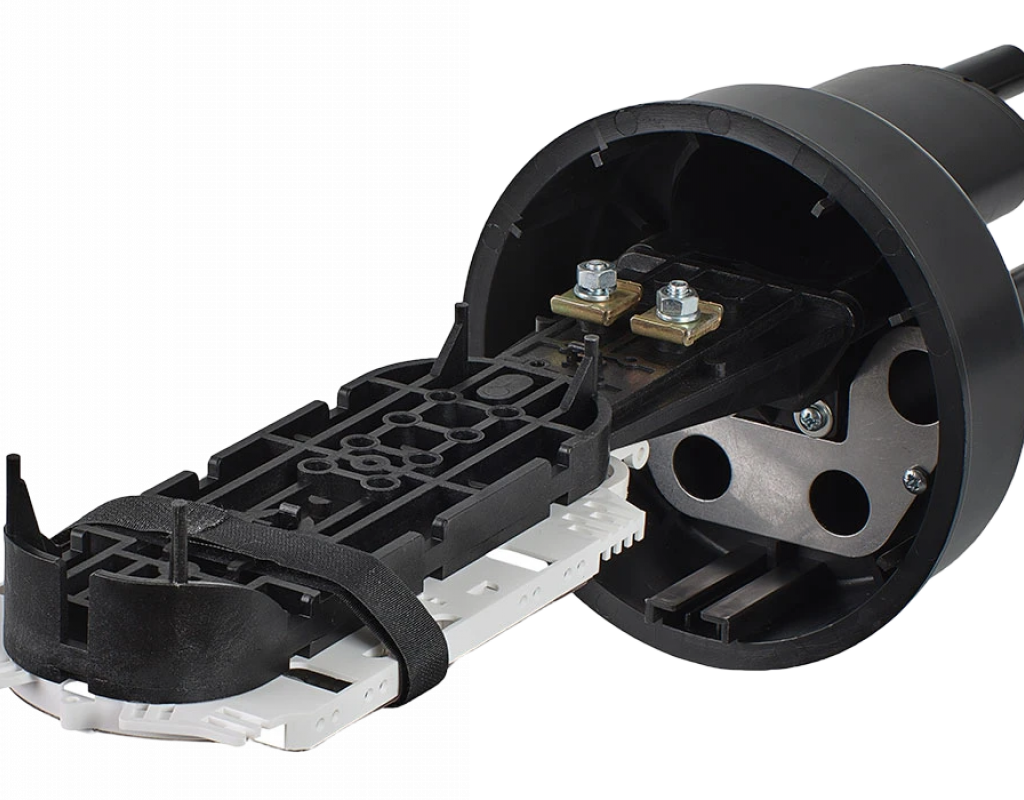

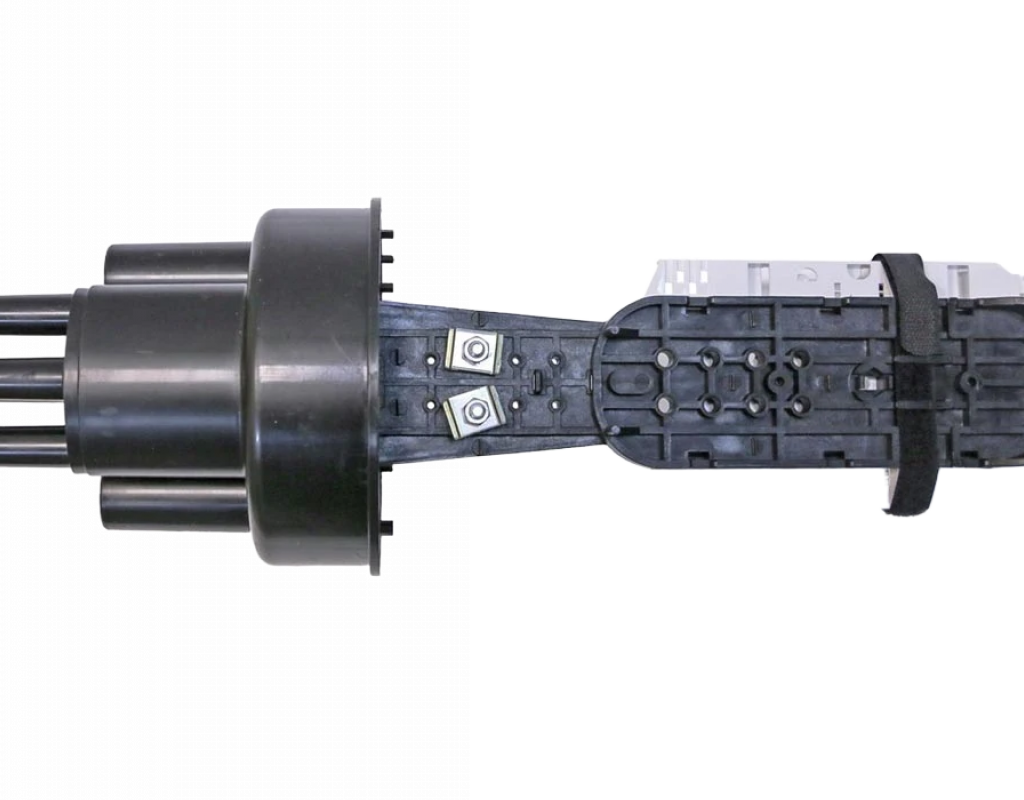

Ввод кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются надежная механическая фиксация кабельной брони с защитой от скручивания, крепление ЦСЭ, основная и продольная герметизация ОК, возможность изолирования или соединения брони всех ОК непосредственно в муфте, возможность вывода от брони каждого ОК провода заземления (КИП).

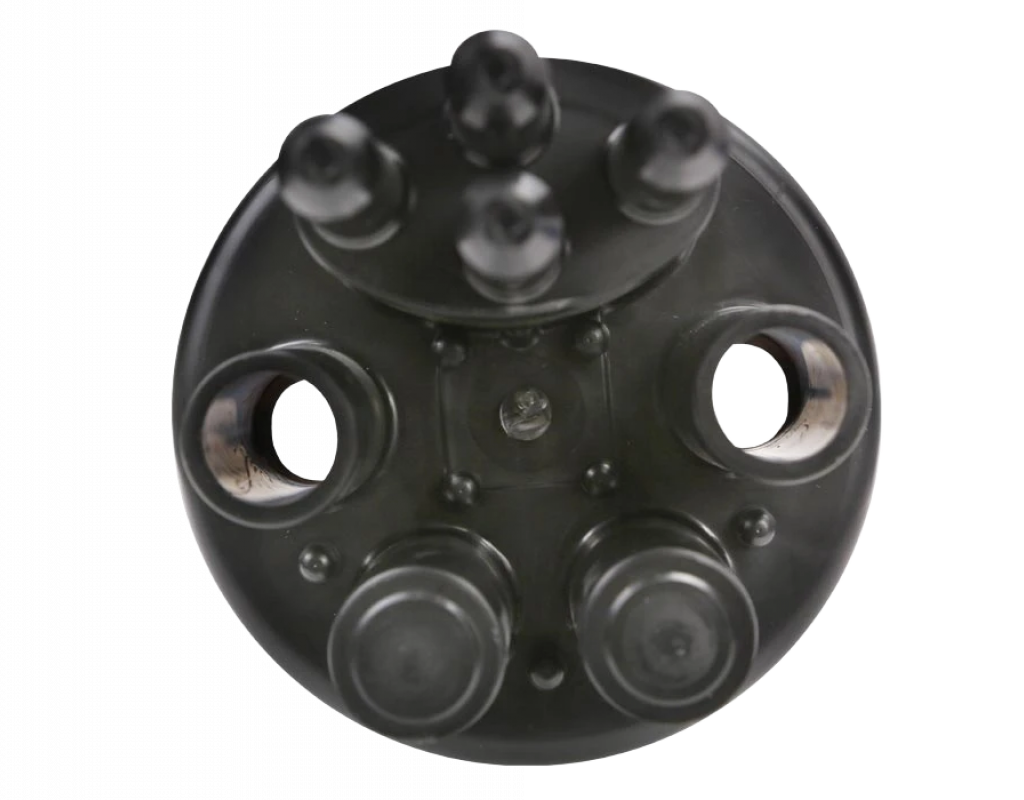

Овальный патрубок муфты может использоваться в следующих случаях:
- ввода транзитной петли кабеля диаметром до 25мм;
- ввода двух кабелей диаметром до 25мм;
- ввода до 4-х тонких кабелей диаметром до 10мм;
- вывода до 4-х проводов заземления (КИП) от кабельных бронепокровов.

В первых двух случаях для герметизации необходимо дополнительно приобрести «Ввод № 9».

Для дополнительной механической и грязевой защиты следует приобретать защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации кабелей рекомендуется дополнительно приобретать «Кронштейн для установки тупиковых муфт в колодцах».

Комплектация:
