МТОК-Г3/288 без транзита (8 кассет КТ)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 2,7 |
| - длина, мм | 488 |
| - диаметр, мм | 215 |
Описание

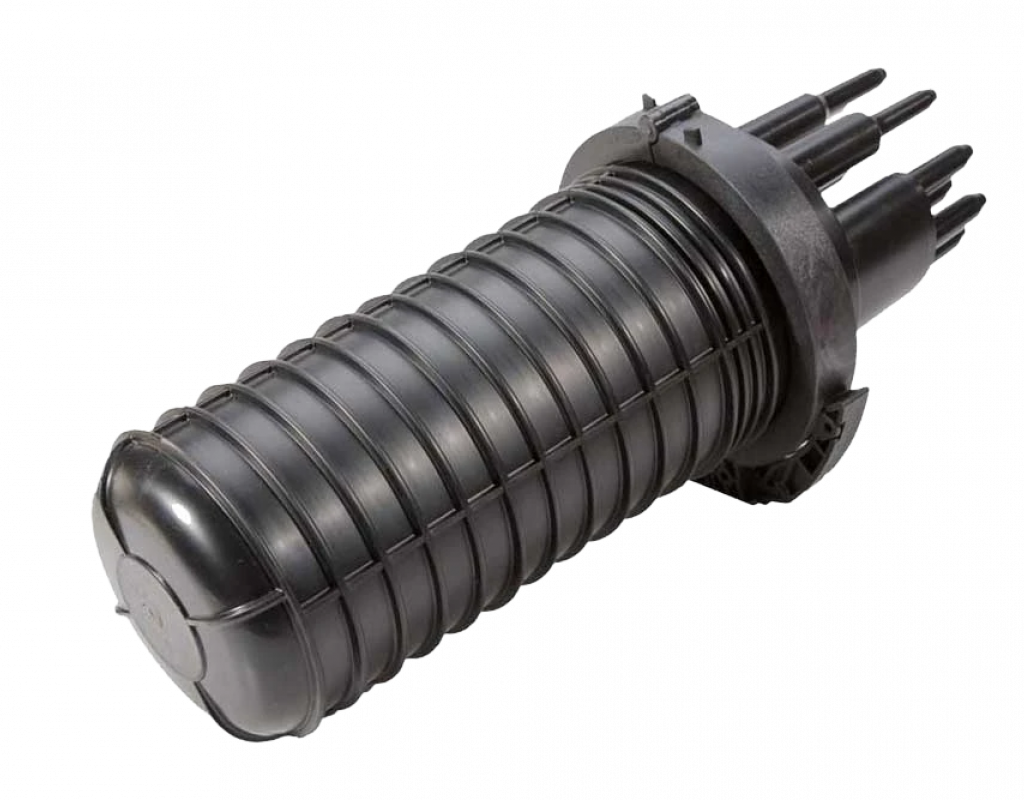

Тупиковая муфта МТОК-Г3 предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В отличие от муфты МТОК-Г3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

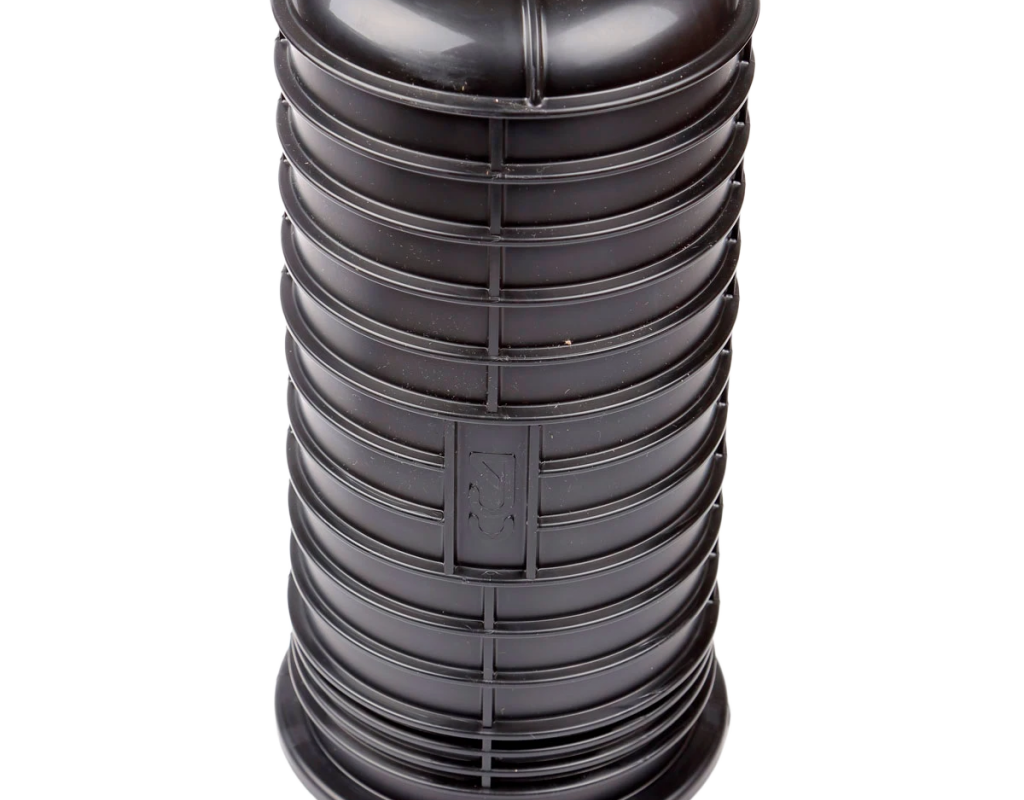

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

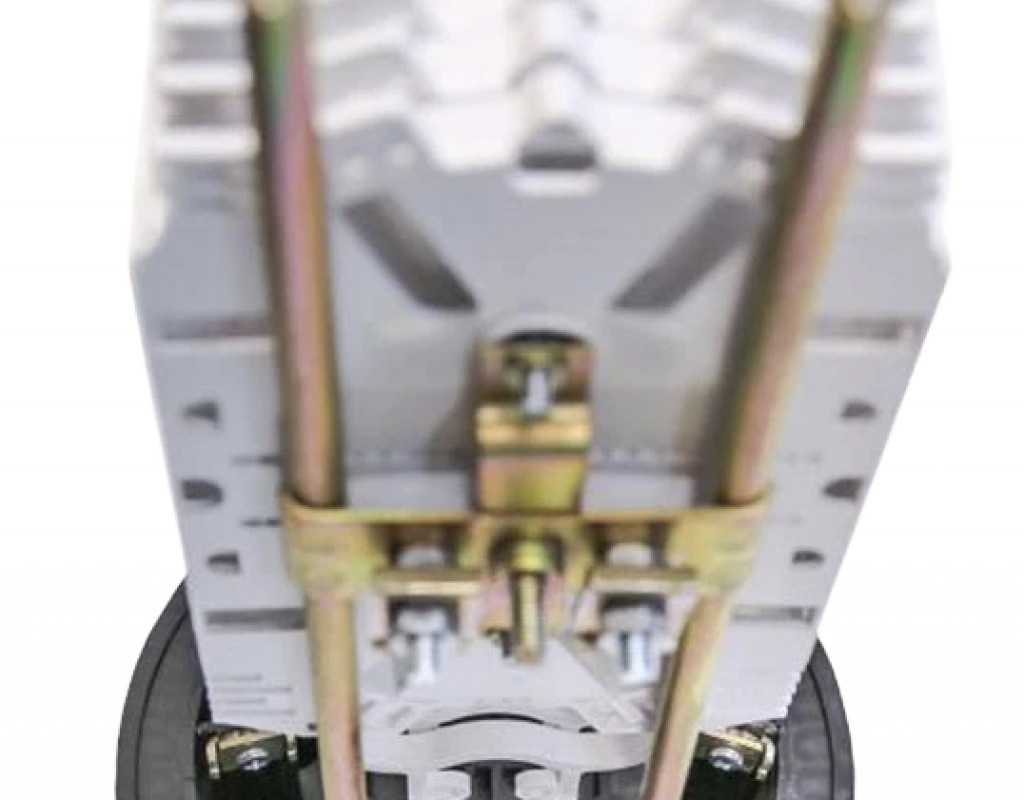

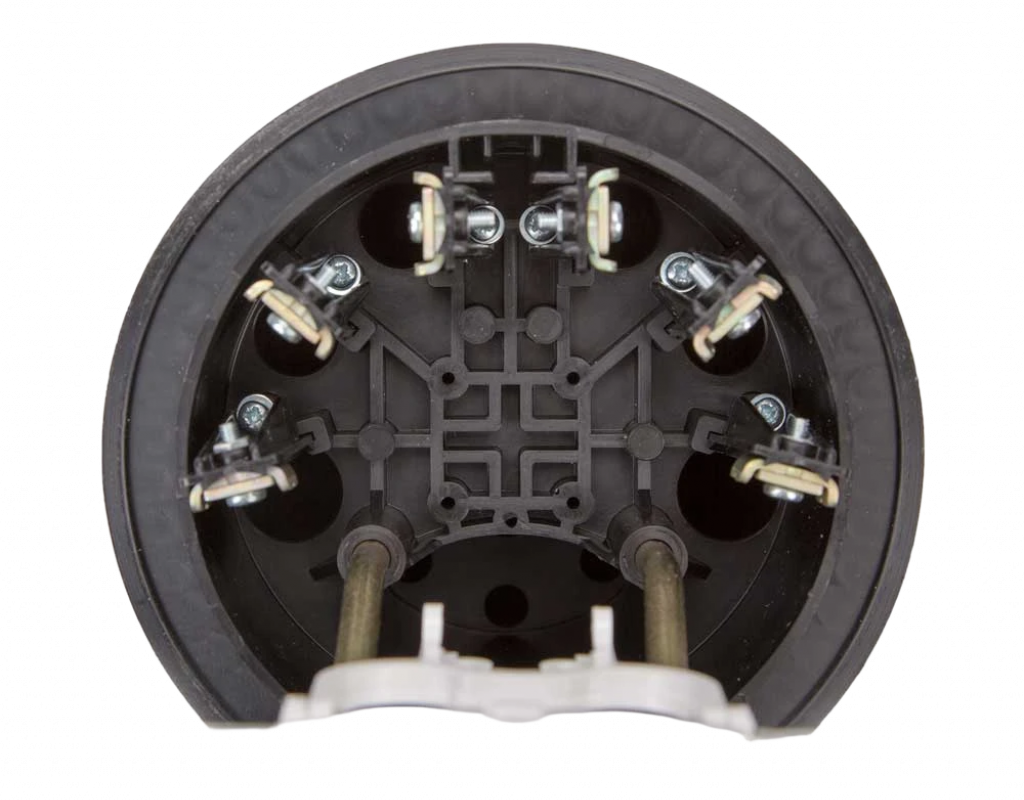

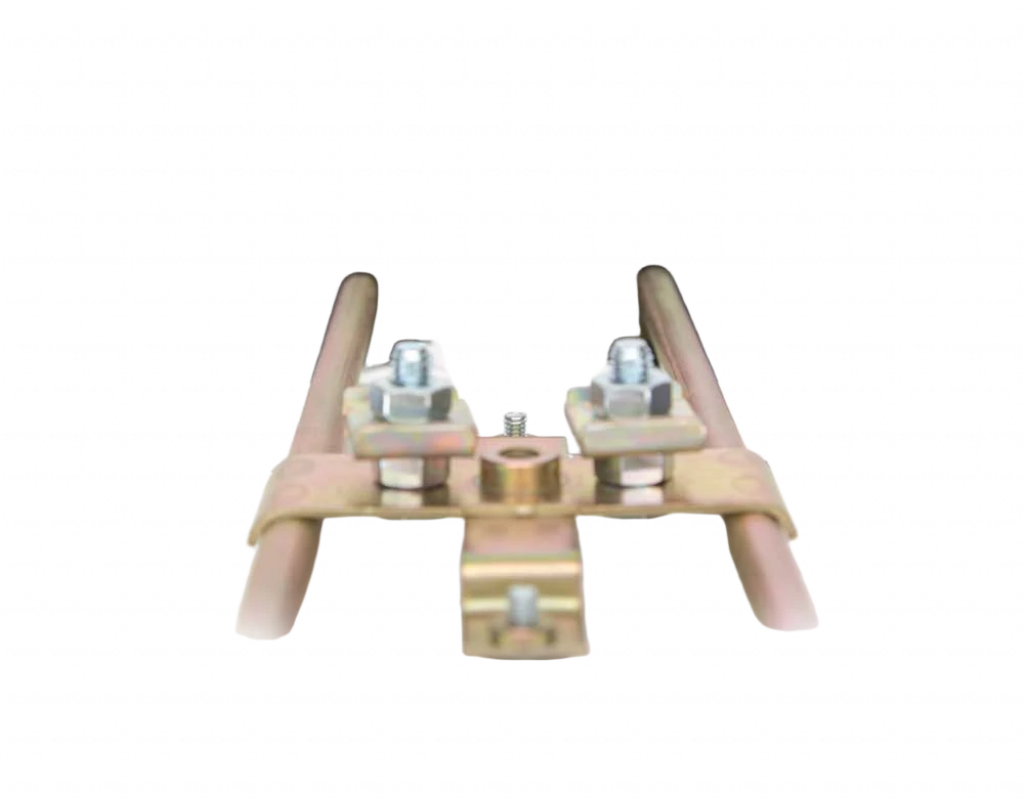

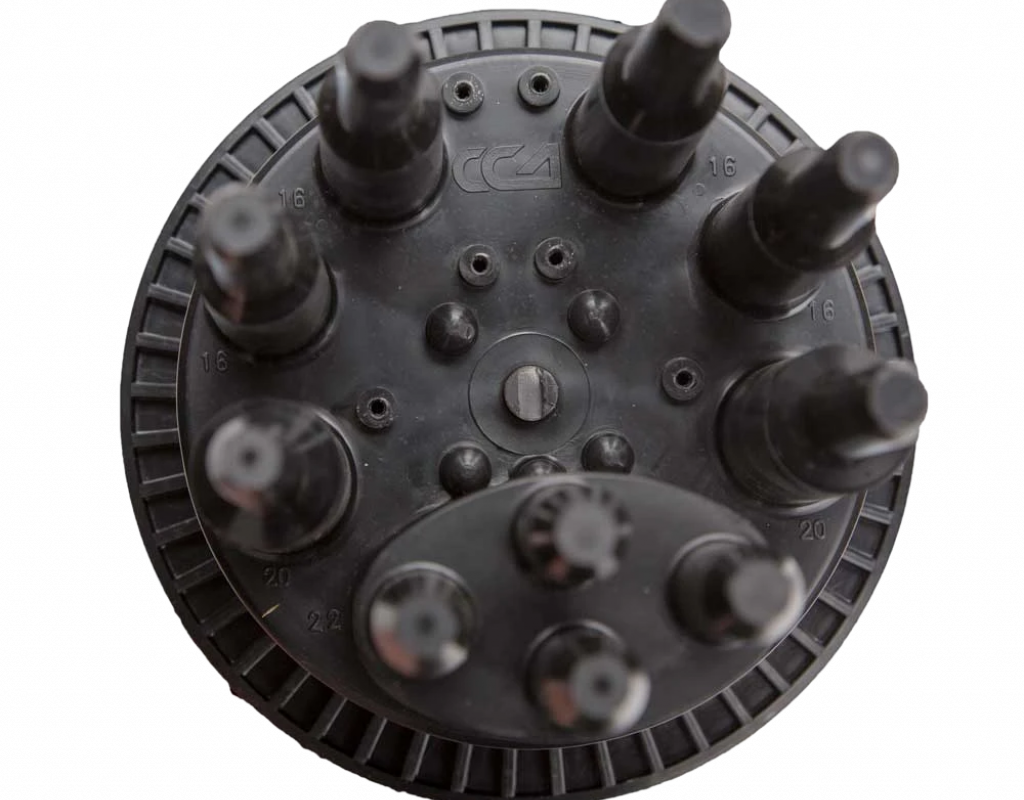

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Комплектация
| Корпус (оголовник, кожух, хомут) | 1 шт. |

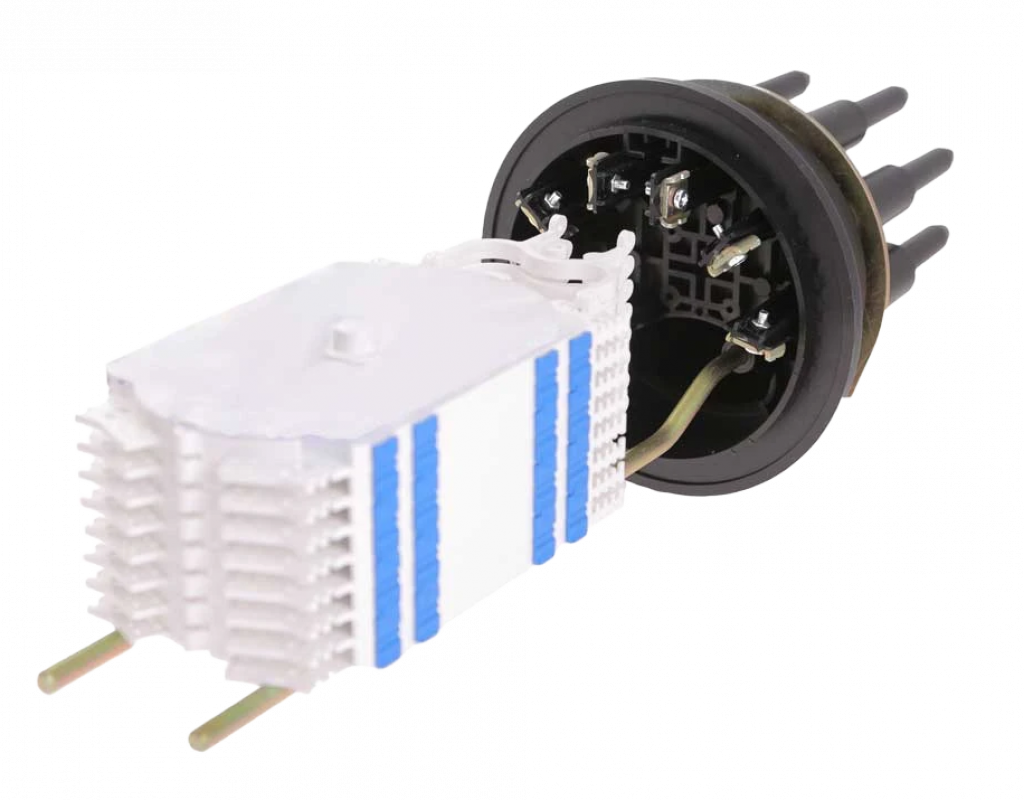

| Кассета КТ-3645 с крышкой | 8 шт. |
| Гильзы КДЗС 4525 | 300 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
Допустимая раздавливающая нагрузка, Н/см: 300
Кол-во волокон: 48
Тип волокон: G.652.D+G.657.A1
Производитель ОВ: Corning или аналог с соответствием указанным стандартам
Номинальный наружный диаметр ОК, мм: 9,3
Мин. радиус изгиба ОК, мм: 139,5
Рабочая температура, °С: -50…+70
Температура монтажа, °С: -10…+50
Транспортировка и хранение, °С: -50…+50
Срок службы, лет: 25
Масса ОК, кг/км: 65,9
Комплектация: Кабель поставляется на деревянных барабанах ГОСТ5151-79. К каждой строительной длине прилагается паспорт.
Цвет (внешний слой): Красный
Цвет (внутренний слой): Синий
Наружный диаметр, мм: 90
Сопротивление удару: N (нормальная)
Сопротивление изгибу: Жесткая
Герметичность соединений, ГОСТ 14254-96: IP68
Электрическая прочность, мин: не менее 15
Термостабильность при t 200 °С, мин: более 120
Теплопроводность, Вт(м·К): 0,7±0,2
Твердость наружного слоя по Шору, D: 66
Масса трубы, кг: 212
Радиус изгиба, °: не менее 20
Цвет (средний слой): Натурального светлого цвета
Стойкость к пробою электрической дугой, кВ: более20
Адгезия расплавленной оболочки кабеля к трубе: Отсутствует
Испытание раскаленной проволокой, °С: 750
Внутренний диаметр, мм: 73,6
Сопротивление сжатию, Н: 1250
Сопротивление изоляции, мОм: более 100
Толщина стенки, мм: 8,2
Комплектация: <table width="100%" border="0" cellpadding="1" cellspacing="1" class="content"> <tr> <td>Труба</td> <td>1 шт.</td> </tr> </table>
