МТОК-Л6/144 транзит (1 кассета КТ)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 1,5 |
| - длина | 416 |
| - диаметр | 188 |
Описание
Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет, размер транзитной петли определяется при монтаже.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК. С помощью модифицированного кронштейна в муфту помещается до 4-х кассет КТ3645.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

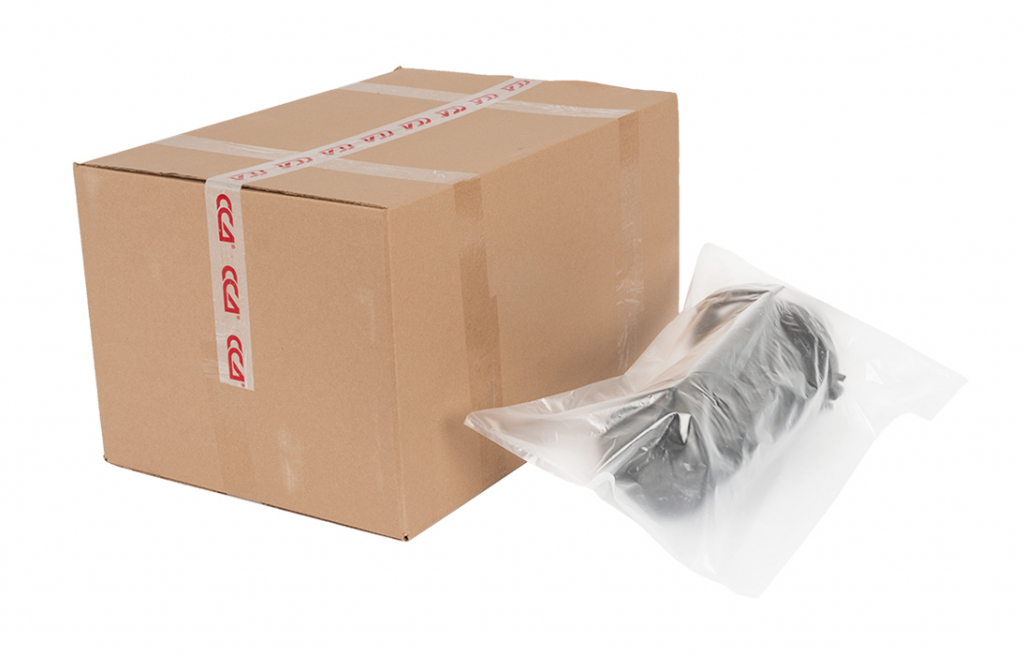

Комплектация
| Корпус (оголовник,кожух, хомут) | 1 шт. |
| Кассета КТ-3645 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
Длина, мм: 300
Внутренний диаметр корпуса, мм: 56
Внутренний диаметр конуса, мм: 45
Толщина стенки, мм: 2
Комплектация: <table width="100%" border="0" cellpadding="1" cellspacing="1"> <tbody> <tr> <td bgcolor="#e1e1e1">Муфта МССО-3</td> <td bgcolor="#e1e1e1">1 шт.</td> </tr> </tbody> </table>
Цвет (внешний слой): Красный с синими полосами
Цвет (внутренний слой): Синего цвета
Наружный диаметр, мм: 400
Сопротивление удару: N (нормая)
Сопротивление изгибу: Жесткая
Герметичность соединений, ГОСТ 14254-96: IP68
Электрическая прочность, мин: не менее 15
Термостабильность при t 200 °С, мин: не менее 120
Теплопроводность, Вт(м·К): 0,7 ± 0,2
Масса трубы, кг: 538,2
Радиус изгиба, °: не менее 20
Цвет (средний слой): Натурального светлого цвета
Испытание раскаленной проволокой, °С: 960
Кольцевая жесткость SN, кН/м²: 64
Твердость по Шору D (наружный слой): 66
Макс. усилие тяжения Fmax, кН: 871
Код усилия протяжки: F1
Категория стойкости к горению, ГОСТ Р 53313-2009: ПВ-0
Группа горючести по ГОСТ 30244-94: Г1
Внутренний диаметр, мм: 327,4
Сопротивление сжатию, Н: 1250
Сопротивление изоляции, мОм: более 100
Толщина стенки, мм: 36,3
Комплектация: <table width="100%" border="0" cellpadding="1" cellspacing="1" class="content"> <tr> <td>Отрезок трубы</td> <td>1 шт.</td> </tr> </table>
