МТОК-Н8/36 (байонет)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 0,4 |
| - длина | 269 |
| - диаметр | 111 |
Описание

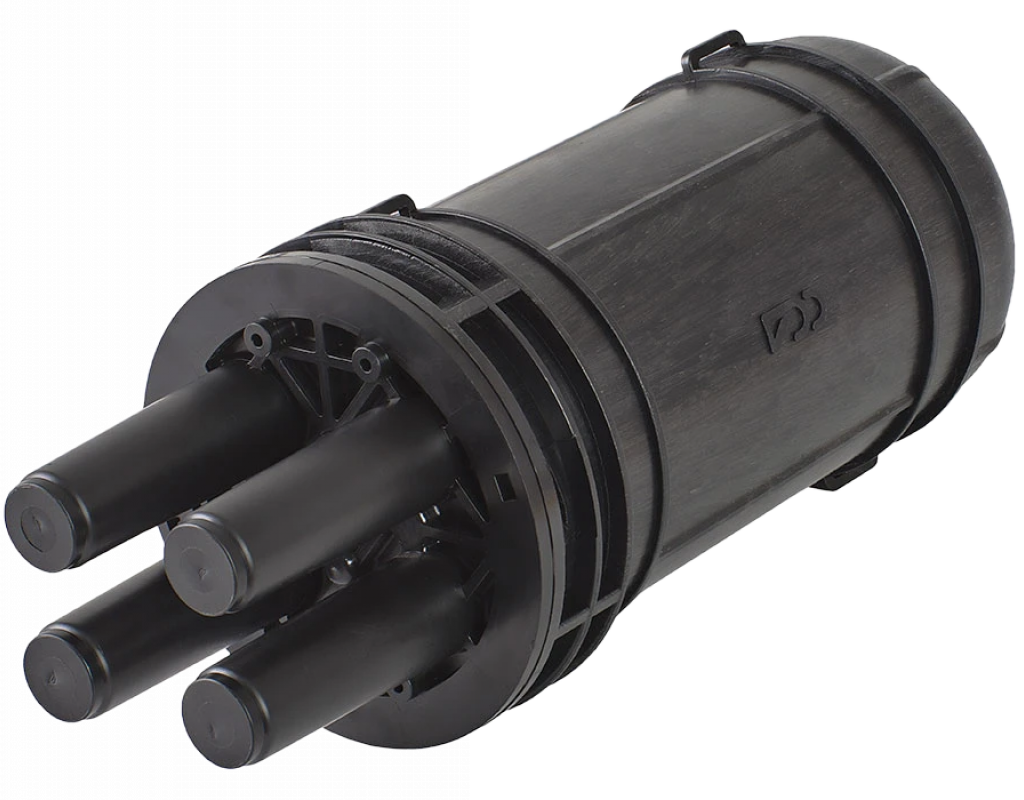

Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также кабелей с броней из стальной гофрированной ленты.

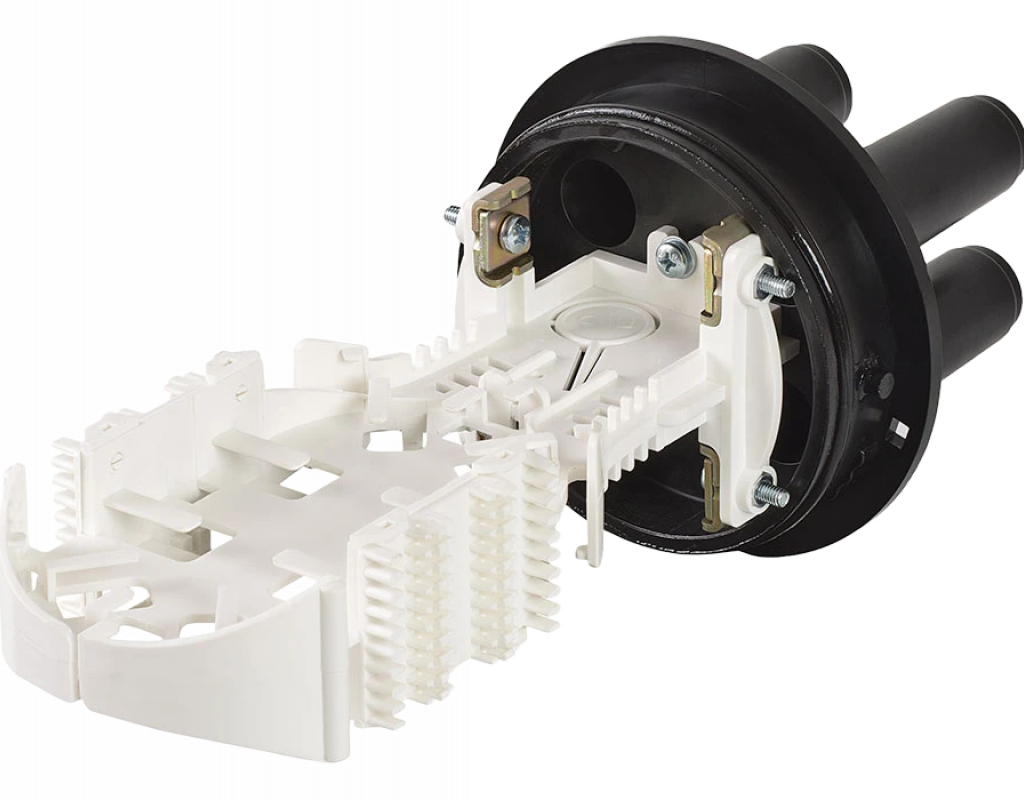

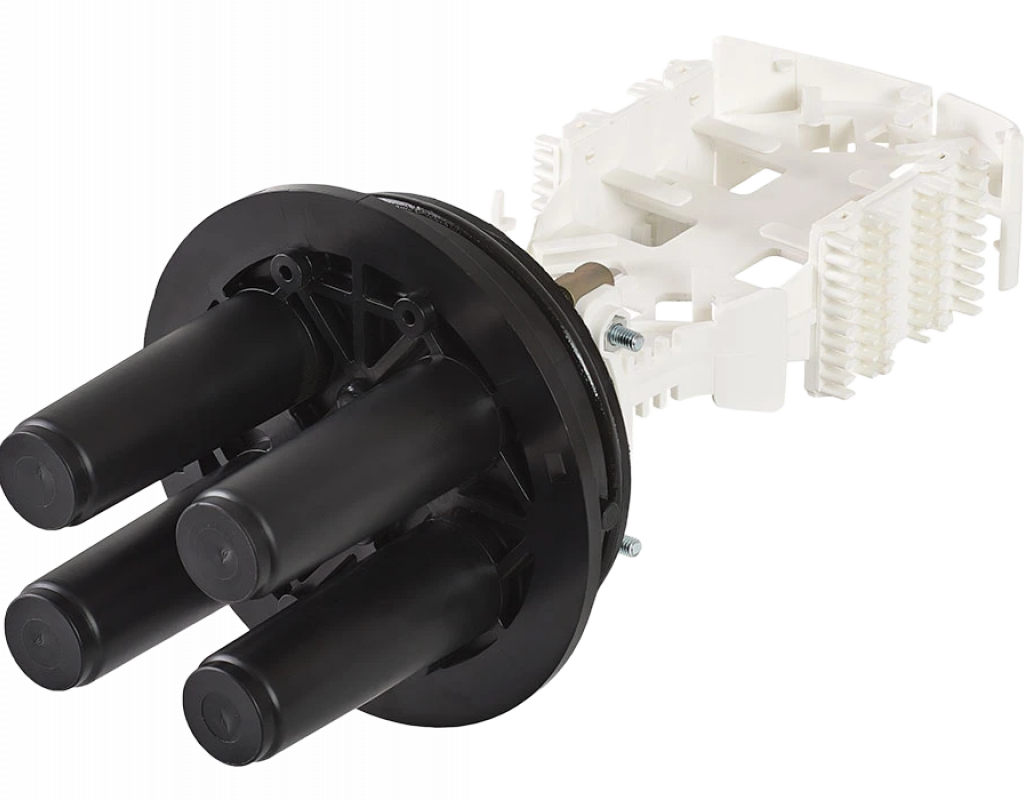

Муфта МТОК-Н8 является самой малогабаритной муфтой серии МТОК. Минимизация размеров муфты достигнута за счёт использования специального внутреннего лотка (кронштейна) на котором располагаются два съемных ложемента на 18 сварных соединений каждый и 4 фиксатора ЦСЭ. Запас оптических волокон также располагается в органайзерах лотка.

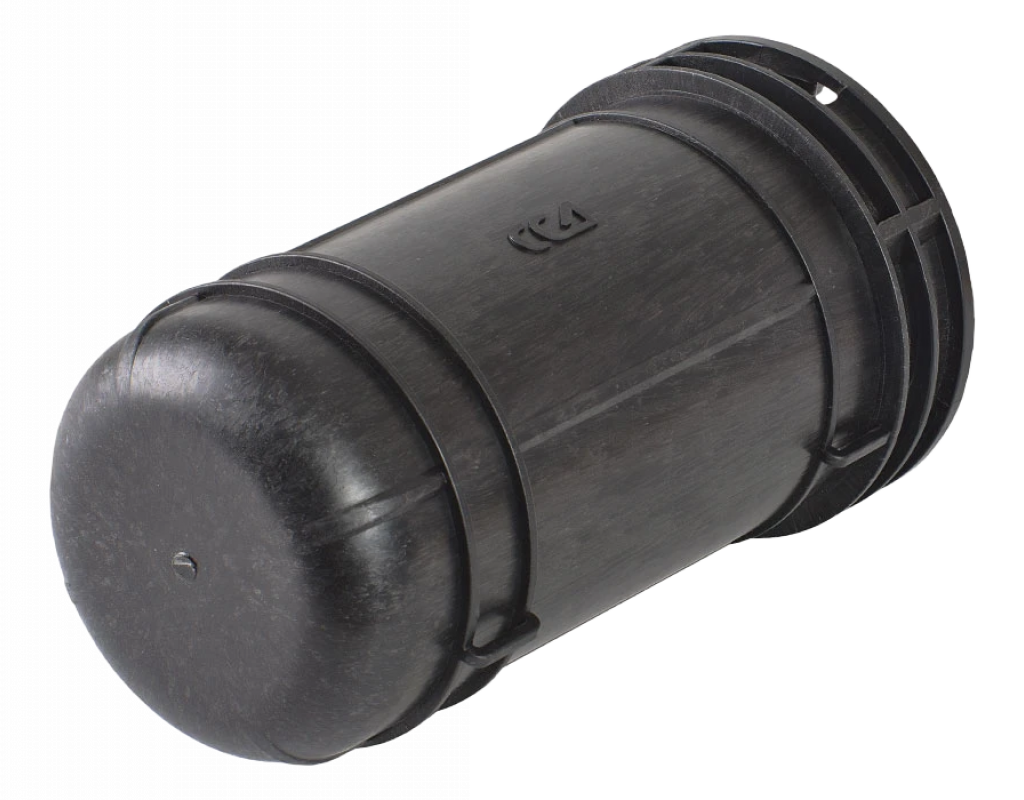

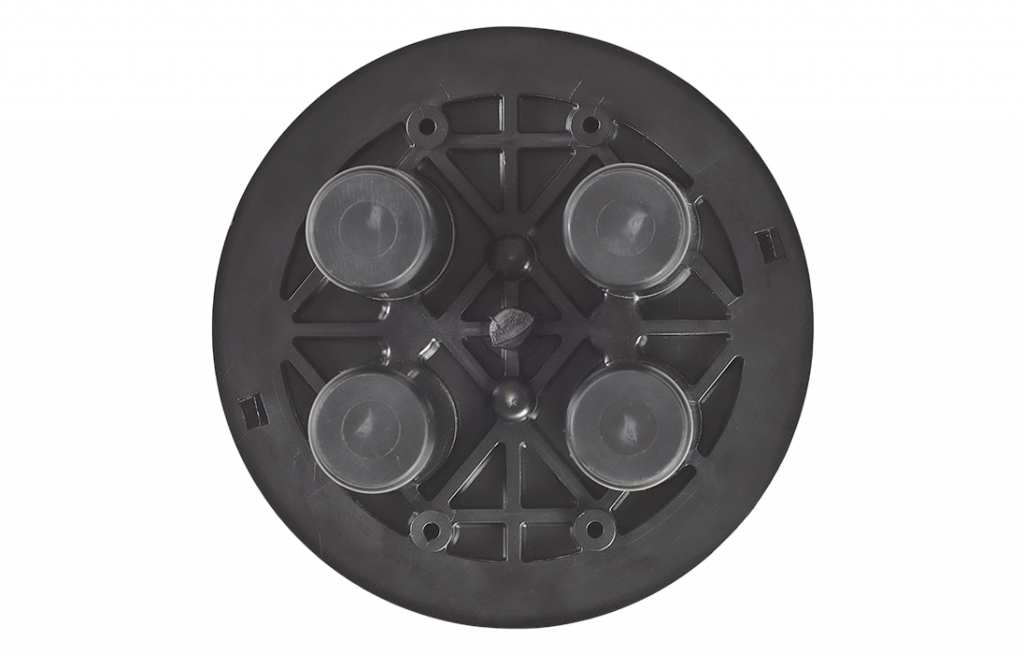

Способ герметизации корпуса с оголовником механический.
Герметизация вводимых кабелей осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

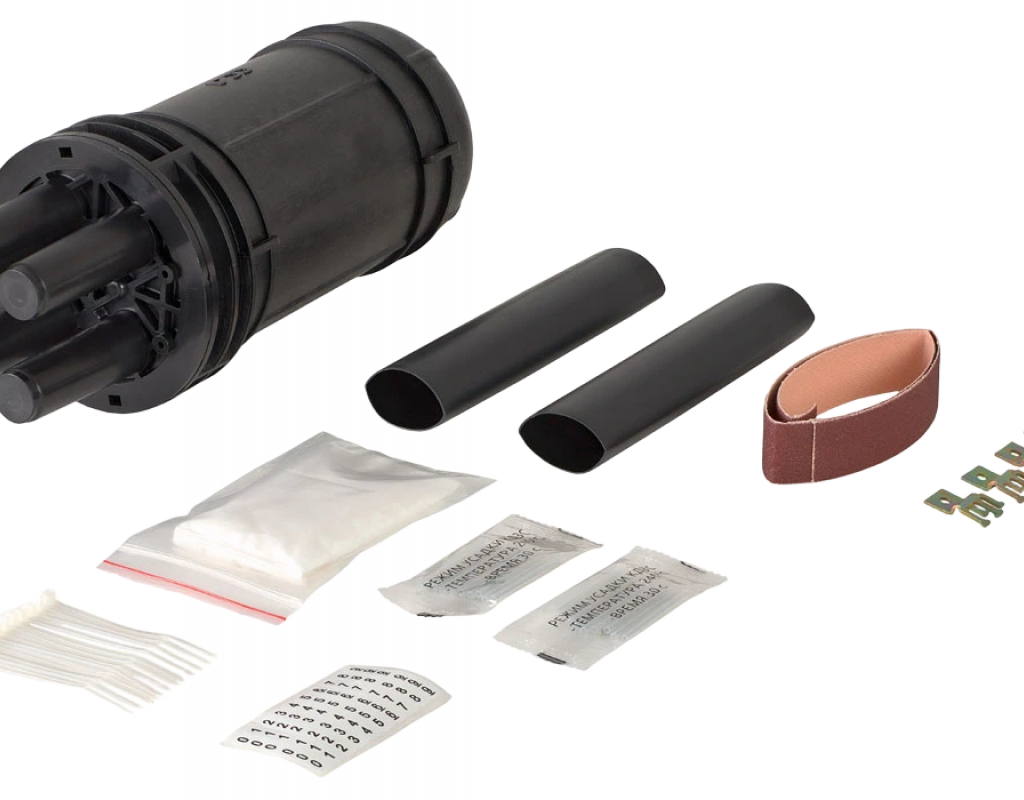

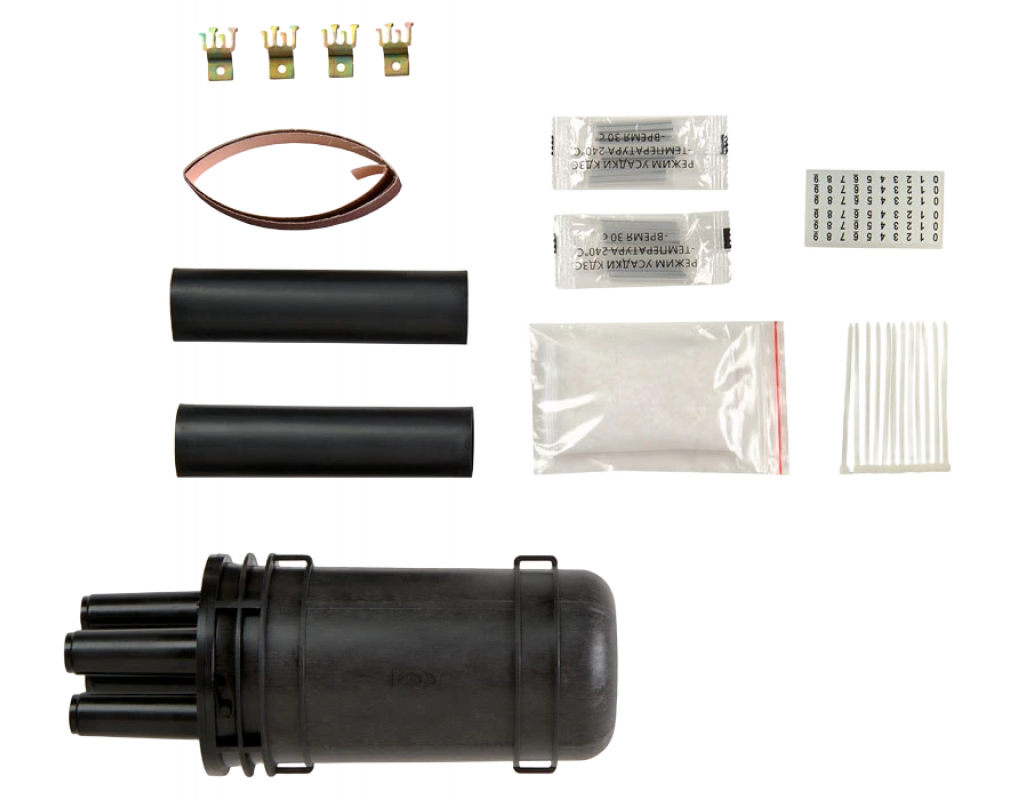

Комплектация
| Корпус (оголовник, кожух, прокладка) | 1 шт. |
| Лоток с 4 фиксаторами ЦСЭ | 1 шт. |
| Ложемент Л18-4525 | 2 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Трубка ТУТ 28/6 для круглых вводов ОК | 2 шт. |
| Пластина для фиксации дропов | 4 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель | 30 г. |
