МТОК-В3/288 без транзита
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 3,3 |
- длина, мм | 494 |
- диаметр, мм | 215 |
Описание
Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В отличие от муфты МТОК-В3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

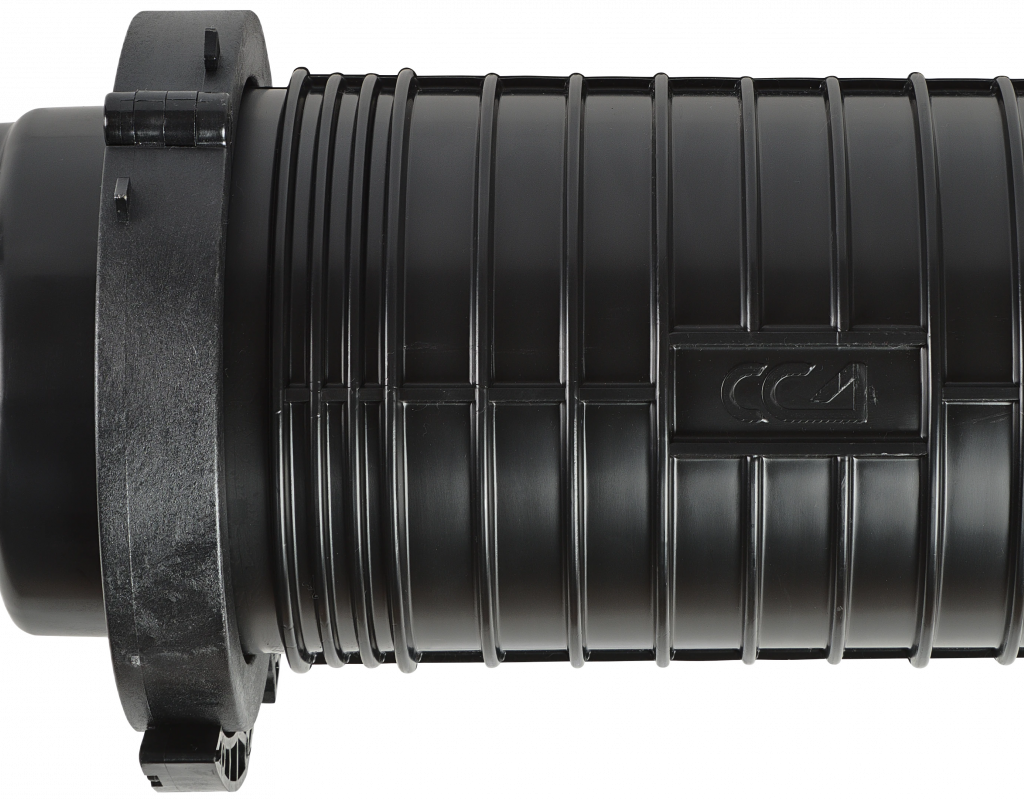

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

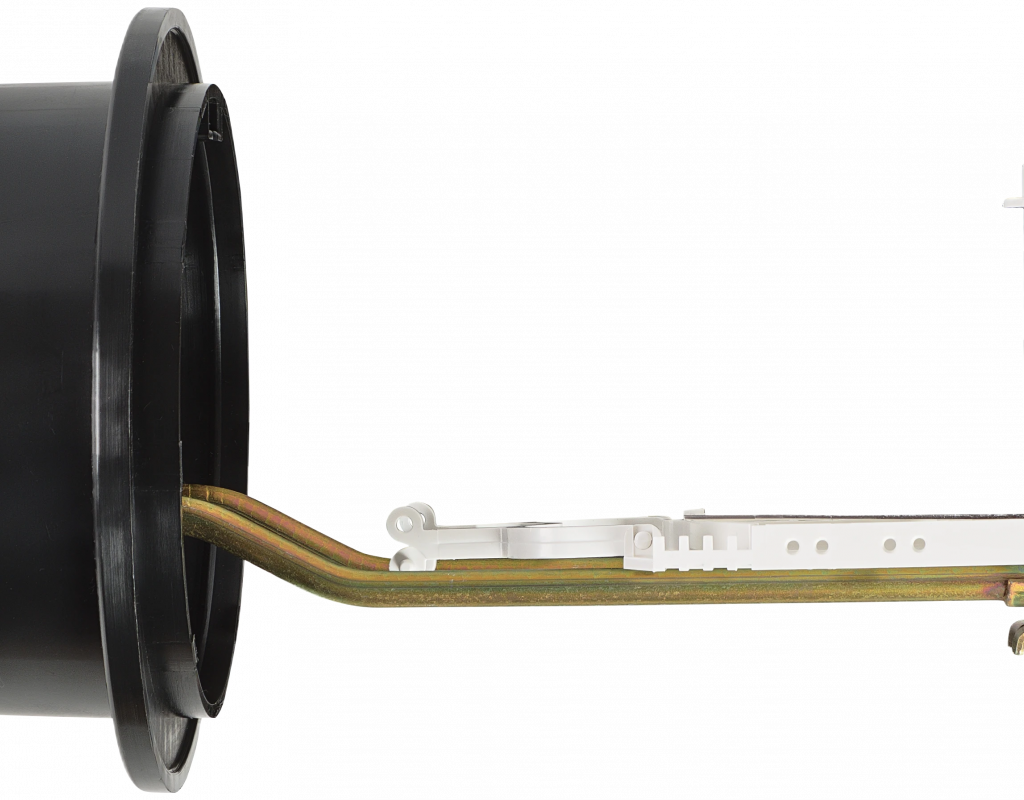

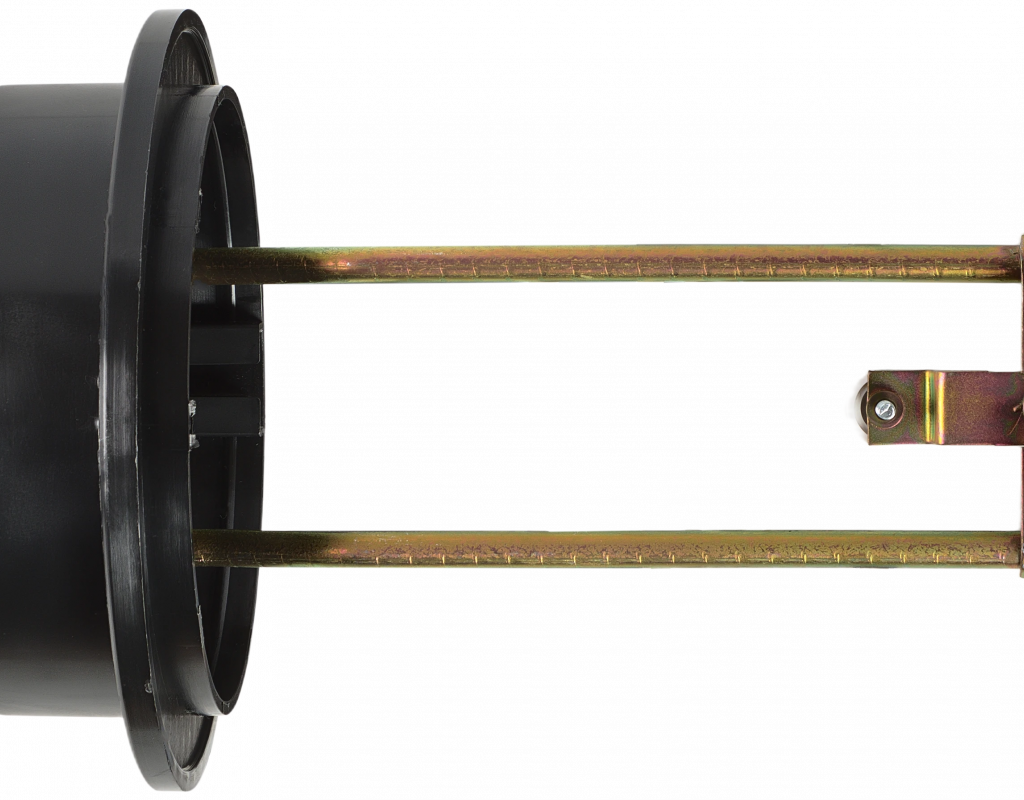

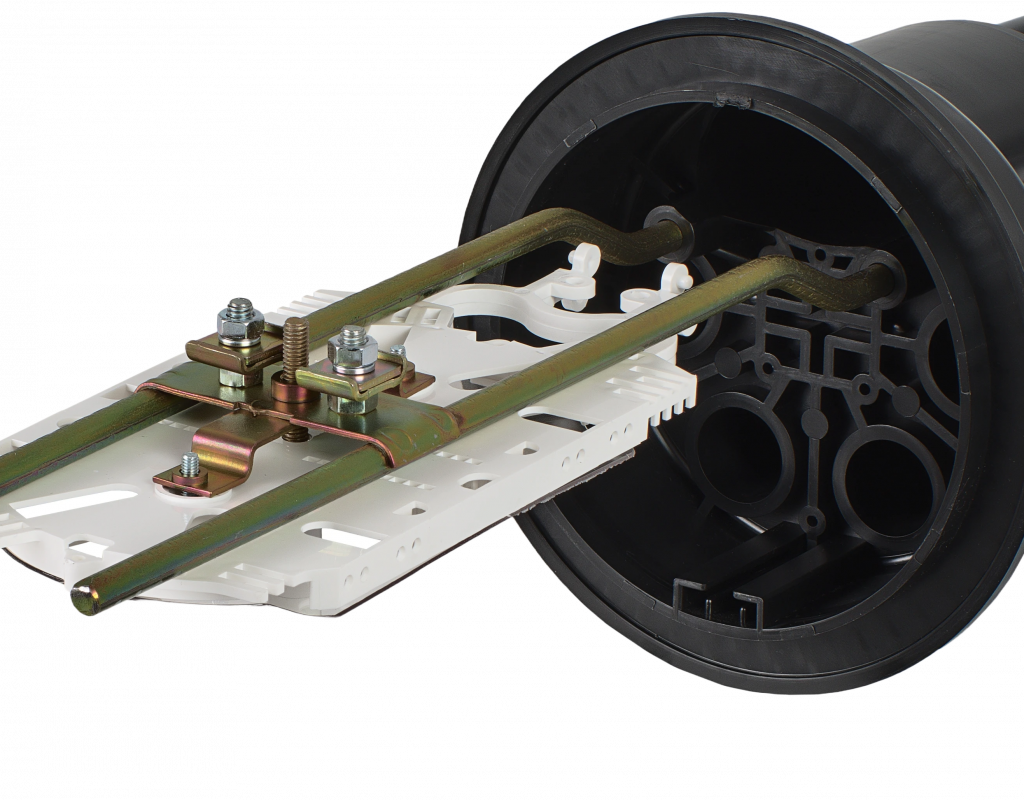

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

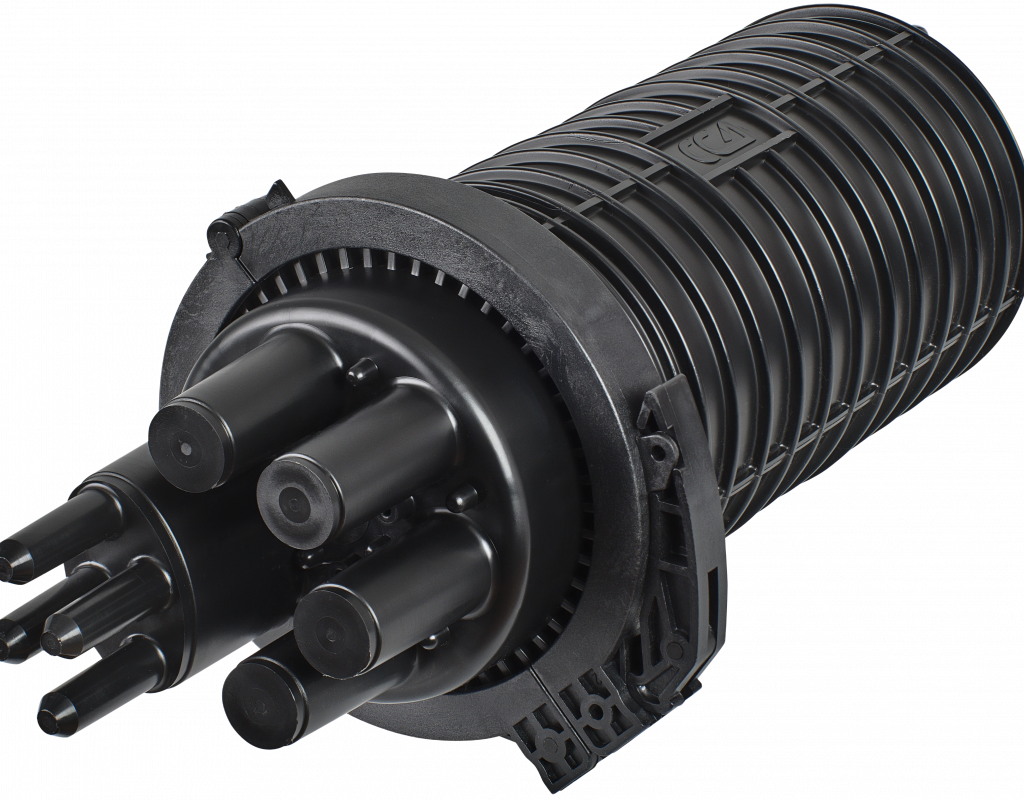

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».
Общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Комплектация:
Корпус (оголовник,кожух, хомут, кронштейн) | 1 шт. |

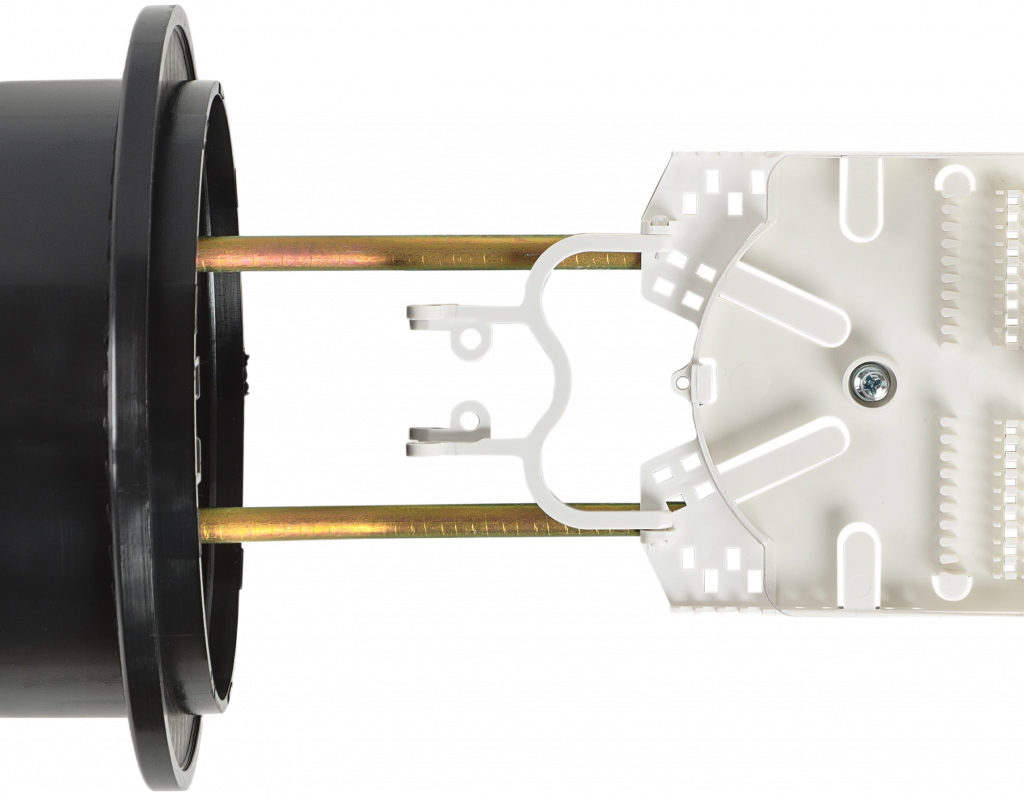

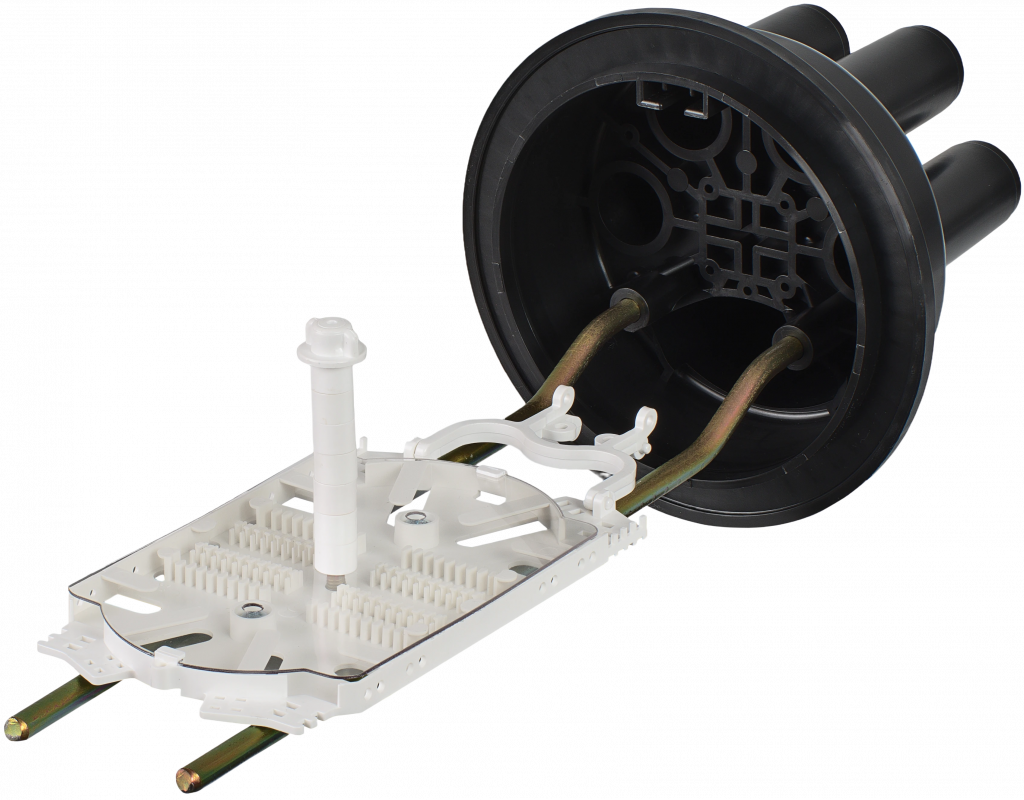

Кассета КТ-3645 | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Комплект маркеров и стяжек | 1 шт. |
Силикагель (пакет) | 1 шт. |
