Муфта-труба св.125х440мм с 2-мя конусами 50х120мм ССД

Описание

Предназначена для монтажа в качестве «прямой» и «пупиновской» муфты на коаксиальном кабеле КМБ-8/6.

В этих муфтах сростки имеют очень большие размеры (длину и диаметр).

В пупиновской муфте размещается сросток кабеля, расположенный на стыке шагов пупинизации, в котором симметричные пары кабеля КМБ-8/6 соединяются через катушки индуктивности, катушки устанавливаются в свинцовой соединительной муфте.

Благодаря наличию свинцовых конусов внутренний объём муфты позволяет размещать в муфтах такие сростки.

Кабели КМБ-8/6 имеют свинцовые оболочки. При монтаже кабелей конусы муфты припаивают к оболочкам сращиваемых кабелей припоем ПОССу-3-2.

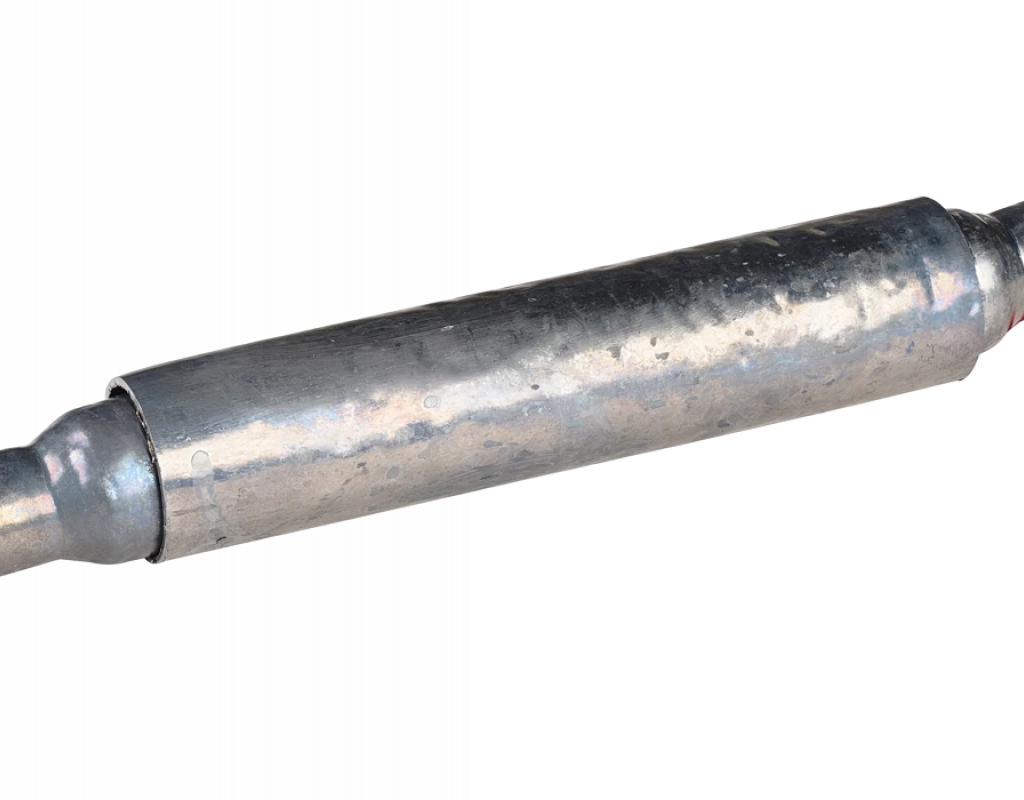

Затем к конусам припаивают муфту типа «труба».

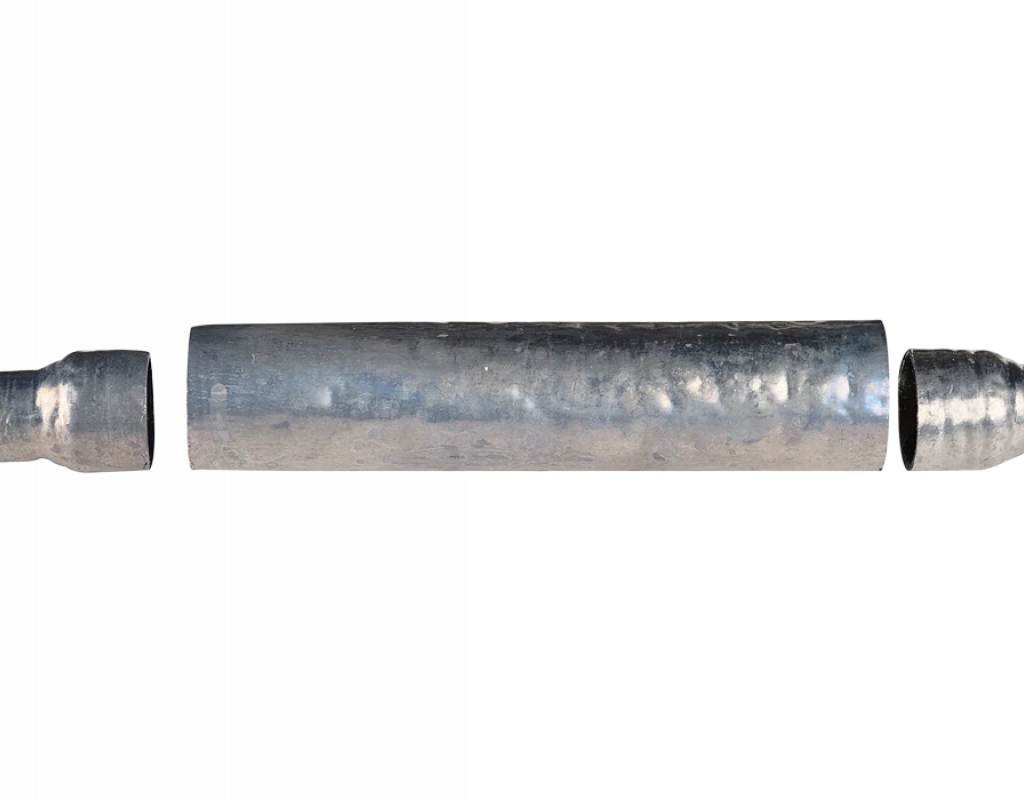

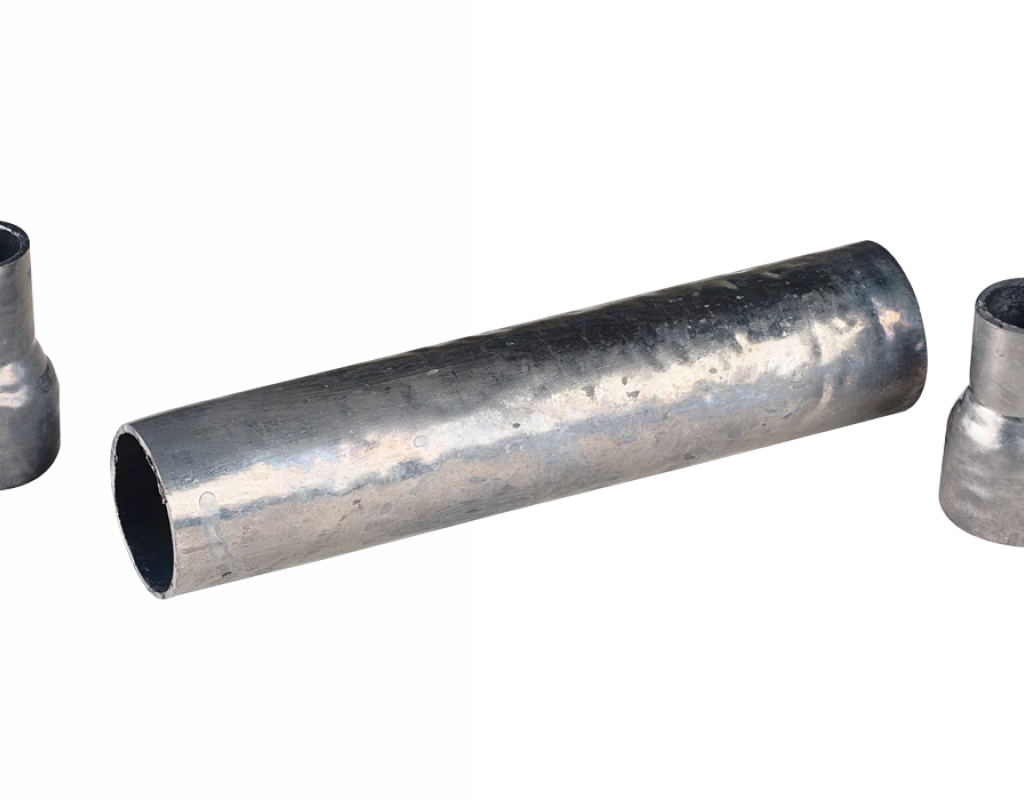

Примечание: Муфта типа “труба“ с конусами представляют собой всего лишь три свинцовых детали, муфту и два конуса. При заказе свинцовой муфты дополнительно следует заказать и материалы для выполнения монтажных операций – от сращивания жил до восстановления оболочек и изолирующих покровов кабелей.

Комплектация:
