Муфта 45х270мм с двумя конусами
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 1,4 |
Длина, мм | 350 |
Диаметр, мм | 51 |
Описание
Предназначена для монтажа в качестве «стыковой» муфты на кабеле МКССтШп 4×4×1,2.
В стыковых муфтах сростки жил по своим размерам (длинам и диаметрам) получаются значительно больше, чем в прямых муфтах.
В стыковой муфте размещается сросток двух секций высокочастотного кабеля, в котором осуществляется концентрированное симметрирование; жилы соединяются по операторам скрещивания с включением контуров противосвязи; контуры противосвязи включаются по окончании сращивания всех жил; подключение контуров производится с помощью дополнительных проводов, припаянных к скруткам жил.
Благодаря наличию свинцовых конусов внутренний объём муфты намного увеличивается.

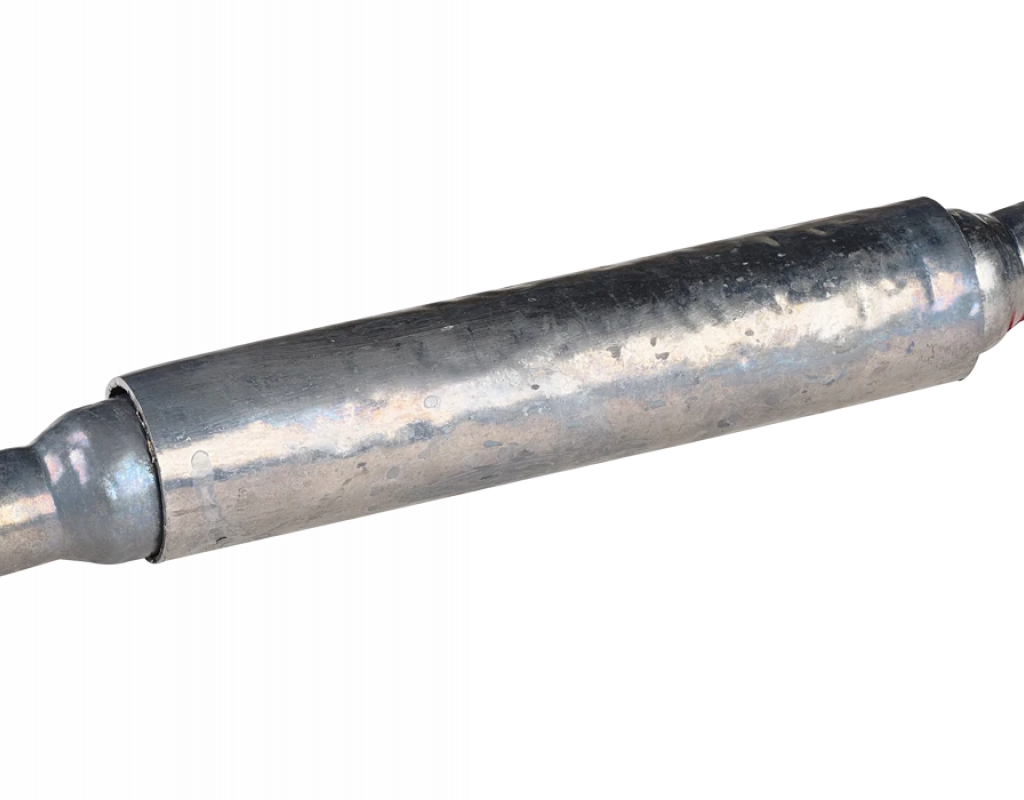

При монтаже кабелей МКССтШп конусы муфты припаивают к предварительно залуженным гофрированным стальным оболочкам сращиваемых кабелей.
Залуживание стальных оболочек выполняют с применением паяльной пасты ПМКН-40.

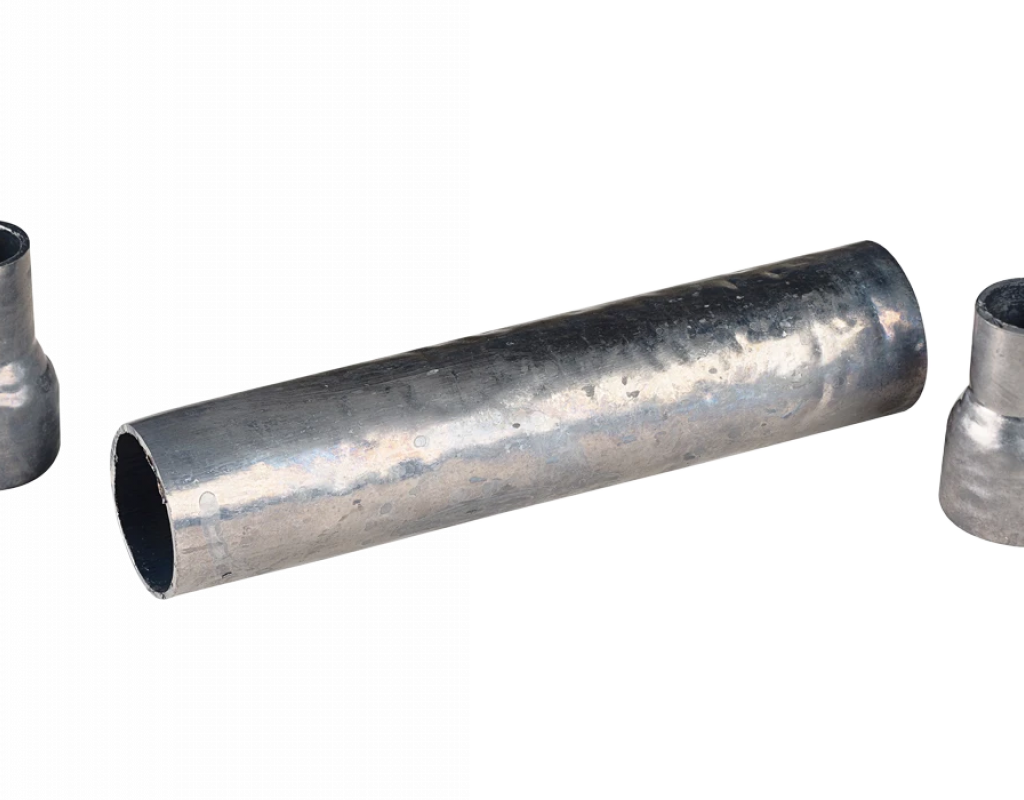

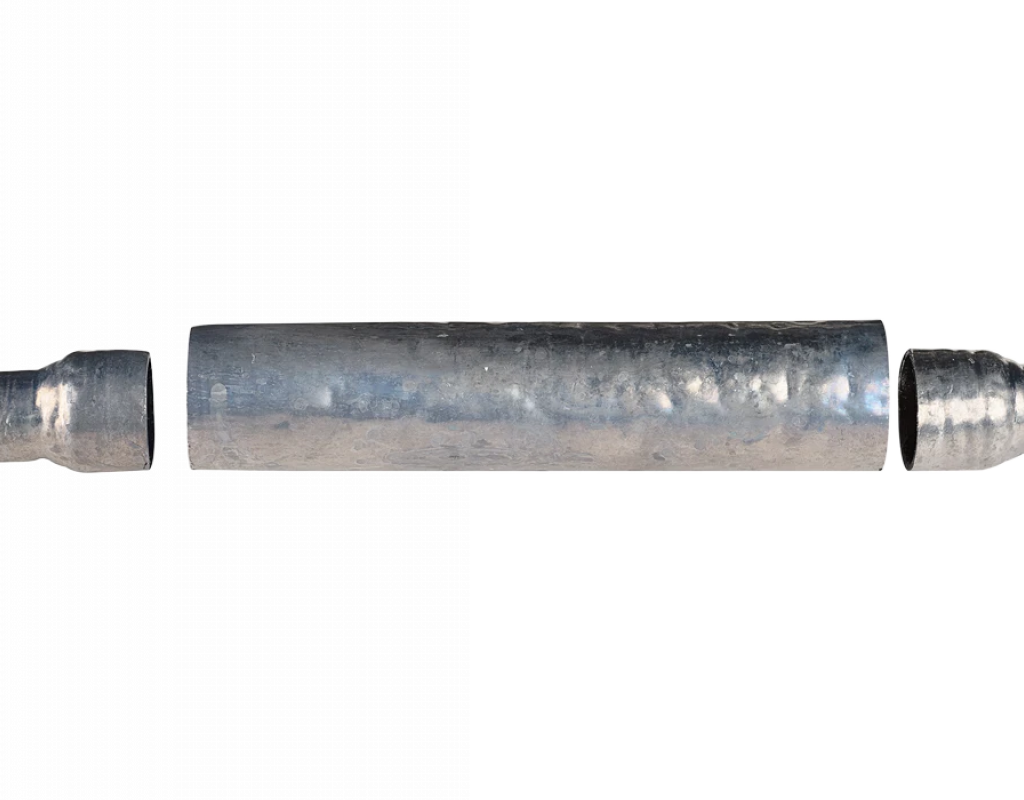

Примечание: Муфта типа “труба“ с конусами представляют собой всего лишь три свинцовых детали, муфту и два конуса. При заказе свинцовой муфты дополнительно следует заказать и материалы для выполнения монтажных операций – от сращивания жил до восстановления оболочек и изолирующих покровов кабелей.
Комплектация:
Муфта свинцовая | 1 шт. |
Конус свинцовый | 2 шт. |
Габаритные размеры, мм: 11х11х29,4
Рабочая температура, °C: -20 ... +70
Материал корпуса: Никелированная латунь
Температура хранения, °C: -40 ... +80
Материал центрирующей втулки: Бронза ли керамика
25.2 ₽
