МВССК 100 ССД
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 0,26 |
| Средний срок хранения комплекта муфты, год | 2 |
| Срок службы смонтированной муфты, год | не менее 25 |
| Температурный диапазон эксплуатации, ºС | -60...+50 |
| Длина муфты, мм | 518 |
| Входные размеры конусов муфты, мм | 19/33 |
| Макс. диаметр муфты, мм | 78 |
Описание

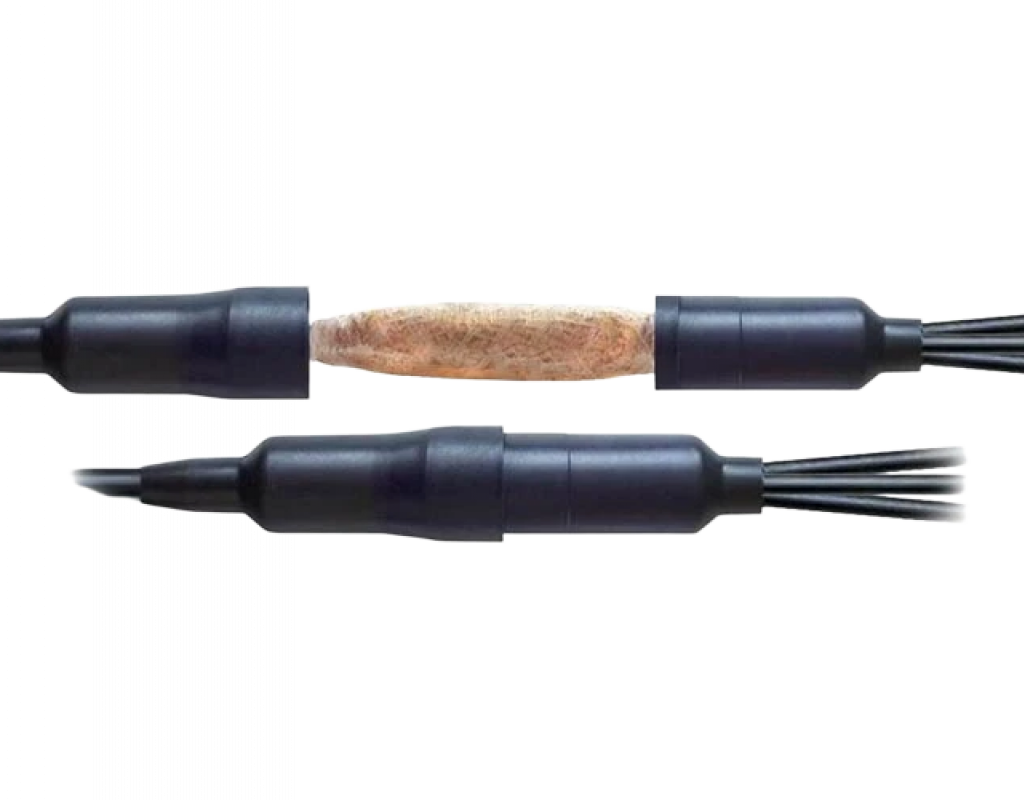

Предназначена для монтажа сростков кабелей типа ТП с гидрофобным заполнением.
Является разветвительной муфтой.
Представляет собой комплект деталей и материалов. В комплект каждой муфты входит заливочный гель Пуласт в герметичной упаковке, детали и материалы для формирования заливочного пакета над сростком жил, а также одножильные соединители для жил, соединители экрана и экранный провод.
Внимание!
В комплект муфты не входят виниловые ленты, её необходимо доукомплектовывать лентой EZ и лентой 88Т.
С помощью комплекта муфты МВССК 100-ССД можно смонтировать разветвительные муфты:
- на основных кабелях ТППэпЗ и ТПппЗП 100×2×0,4 и 100×2×0,5 с вариантами 100=50+50 и 100=50+30+20;
- на основных кабелях ТППэпЗ и ТПппЗП 50×2×0,64 и 50×2×0,7 с вариантами 50=30+20, 50=30+10+10, 50=20+20+10.
А также кабели без гидрофобного заполнения тех же ёмкостей.
Комплектация:
| Полумуфта цилиндрическая МПП 2 | 2 шт. |
| Втулка опорная МПП 2 | 1 шт. |
| Соединитель экрана 4460-D | 4 шт. |
| Шина, L = 87 мм | 1 шт. |
| Провод соединения экрана L = 210 мм | 1 шт. |
| Соединитель одножильный типа UY-2 | 204 шт. |
| Пластина мастики | 5 шт. |
| Обёртка 350×370 мм | 1 шт. |
| Гель 8882-С, 385 мл (350 г) | 1 упак. |
| Шкурка шлифовальная | 1 шт. |
| Салфетка очистительная | 1 шт. |
Средний срок хранения комплекта муфты, год: 2
Срок службы смонтированной муфты, год: не менее 25
Температурный диапазон эксплуатации, ºС: -60...+50
Длина смонтированной муфты, не менее, мм: 750
Макс. диаметр муфты, не менее, мм: 90
Кольцевая жесткость (SN), кH/м²: 22
Сопротивление сжатию, H: 1300
Радиус изгиба: не менее 3-х диаметров
Тип соединения: Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК): Да
Возможность пневмопрокладки кабеля: Нет
Способ прокладки ГНБ (альтернативная прокладка): Нет
Наличие стальной проволоки: Да
Диаметр стальной проволоки, мм: 1,0
Коэффициент трения (кабель для канализации), не более: 0,3
Диаметр наружный (OD), мм: 163
Диаметр внутренний (ID), мм: 129
Температура монтажа, °C: -25…+60
Температура эксплуатации, °C: -55…+90
Длина трубы в бухте, м: 46
Масса бухты, кг: 63
Температура монтажа, °С: -40…+85
Цвет: Белый
