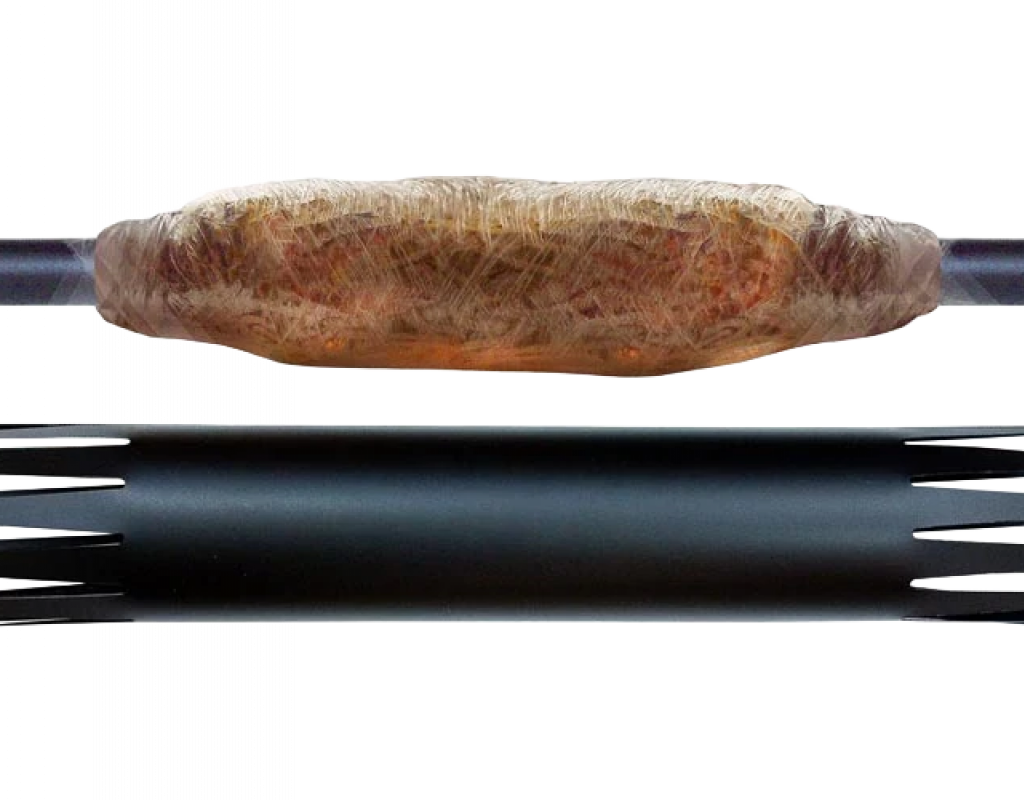

МВССК 300/500 ССД
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 3,78 |
Средний срок хранения комплекта муфты, год | 2 |
Срок службы смонтированной муфты, год | не менее 25 |
Температурный диапазон эксплуатации, ºС | -60...+50 |
Длина смонтированной муфты, не менее, мм | 750 |
Макс. диаметр муфты, не менее, мм | 90 |
Описание
Предназначена для монтажа сростков кабелей типа ТП с гидрофобным заполнением.
Является универсальной и может использоваться для монтажа как прямой так и разветвительной муфты.
Представляет собой комплект деталей и материалов, в который входят заливочный гель Пуласт в герметичной упаковке, детали и материалы для формирования заливочного пакета над сростком жил, детали для восстановления экрана. В комплект также входят пластиковый каркас, ленточные герметизирующие материалы и «Армокаст», из которых в процессе монтажа формируется корпус муфты.
Соединители для жил в комплект не входят. Для монтажа сростка необходимо дополнительно закупать 10-ти или 25-парные соединители.
Муфта МВССК 300/500-ССД является универсальной муфтой. Её комплект можно смонтировать и в качестве прямой муфты, и в качестве разветвительной муфты.
Каждая муфта поставляется в отдельной упаковке. В упаковке имеются все необходимые материалы (кроме соединителей для жил).
С помощью комплекта муфты МВССК 300/500-ССД можно смонтировать прямые муфты на кабелях:
- ТППэпЗ и ТПппЗП 300×2×0,4; 400×2×0,4; 500×2×0,4; 300×2×0,5; 400×2×0,5; 500×2×0,5.
С помощью комплекта муфты МВССК 300/500-ССД можно смонтировать разветвительные муфты:
- на основных кабелях ТППэпЗ и ТПппЗП 300×2×0,4 и 300×2×0,5
с вариантами 300=200+100;
- на основных кабелях ТППэпЗ и ТПппЗП 400×2×0,4 и 400×2×0,5
с вариантами 400=200+200;
- на основных кабелях ТППэпЗ и ТПппЗП 500×2×0,4 и 500×2×0,5
с вариантами 500=300+200.
А также кабели без гидрофобного заполнения тех же ёмкостей.
Комплектация:
Каркас пластиковый | 1 шт. |
Соединитель экрана 4462 | 3 шт. |
Лента плетёнка заземления ПЗ-10, L = 200 мм | 1 шт. |
Провод соединения экрана L = 440 мм | 1 шт. |
Сетка F8 420±5 мм | 1 шт. |
Обёртка 550×700 мм | 1 шт. |
Гель 8882-С, 385 мл (350 г) | 4 упак. |
2900R Лента мастичная 38 мм × 1,5 м | 0,5 рулона |
Лента мастичная ЛВМ 38 мм × 6 м (чёрная) | 1 рулон |
Лента виниловая ЛВ2 19 мм × 0,22 мм × 18 м | 1 рулон |
Стяжка нейлоновая неоткрывающаяся CCV-200×2,5 | 6 шт. |
Стяжка нейлоновая неоткрывающаяся CCV-300×5 чёрная | 6 шт. |
Лента виниловая эластичная 101 мм × 30 м | 1 шт. |
Шкурка шлифовальная | 1 шт. |
Салфетка очистительная | 1 шт. |
Армокаст структурный материал 1,5 м × 97 мм | 1 упак. |
Перчатки резиновые | 1 пара |
