ШКОН-КПВ-192(6) (корпус, кронштейн)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 21 |
| Габариты, мм | 500х500х212 |
| Тип корпуса | Пылевлагозащищенный |
| Тип замка | Сувальдный |
| Кол-во кроссовых блоков | 1 |
| Защищенность | IP54 |
| Габариты корпуса разветвителей, мм | 100х80х10/ 120х80х18 |
| Макс. кол-во вводимых ОК | 20 |
| Макс. диаметр ОК, мм | 20 |
| Макс. кол-во кроссовых модулей | 6 |
| Макс. кол-во разветвителей 1х8/1х16/1х32 | 20/10/5 |
| Материал корпуса | Сталь (толщина 2 мм) |
Описание
Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.
Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

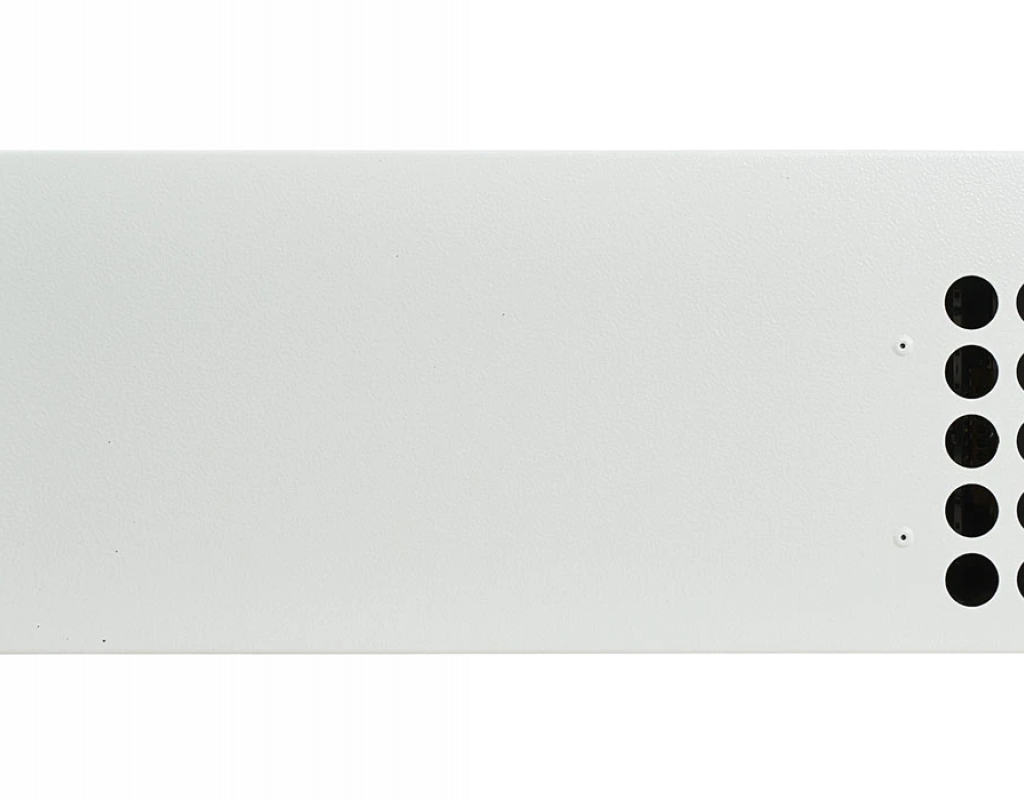

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.
В отверстиях устанавливаются пылезащитные заглушки.

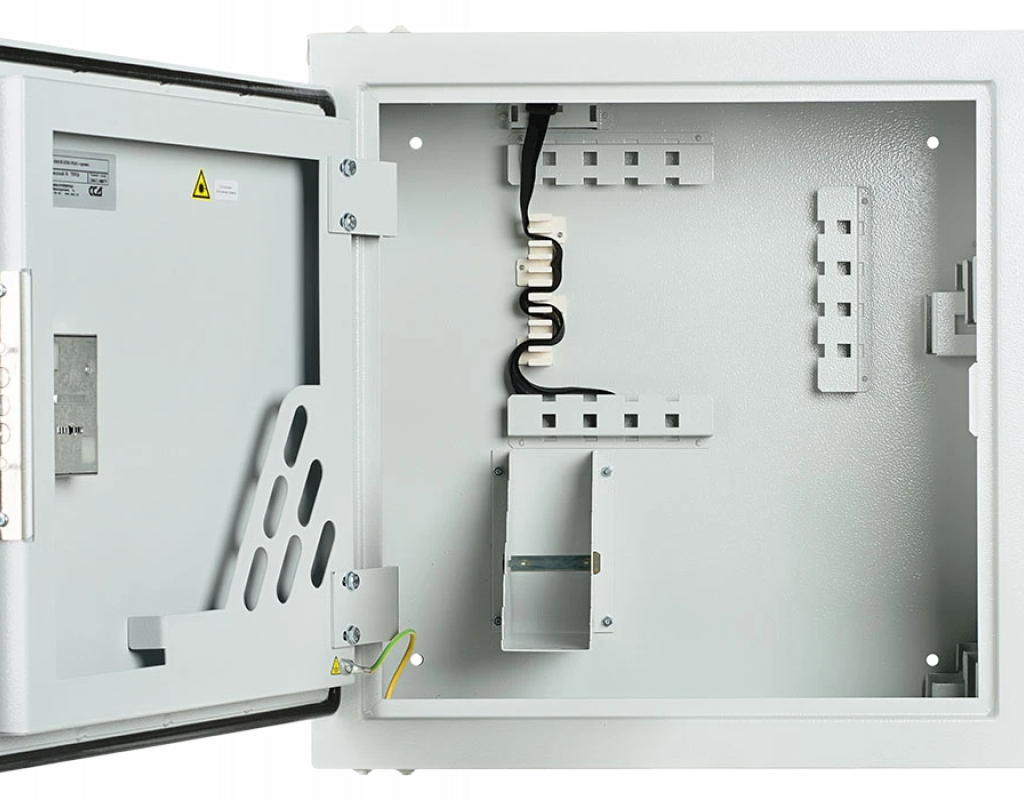

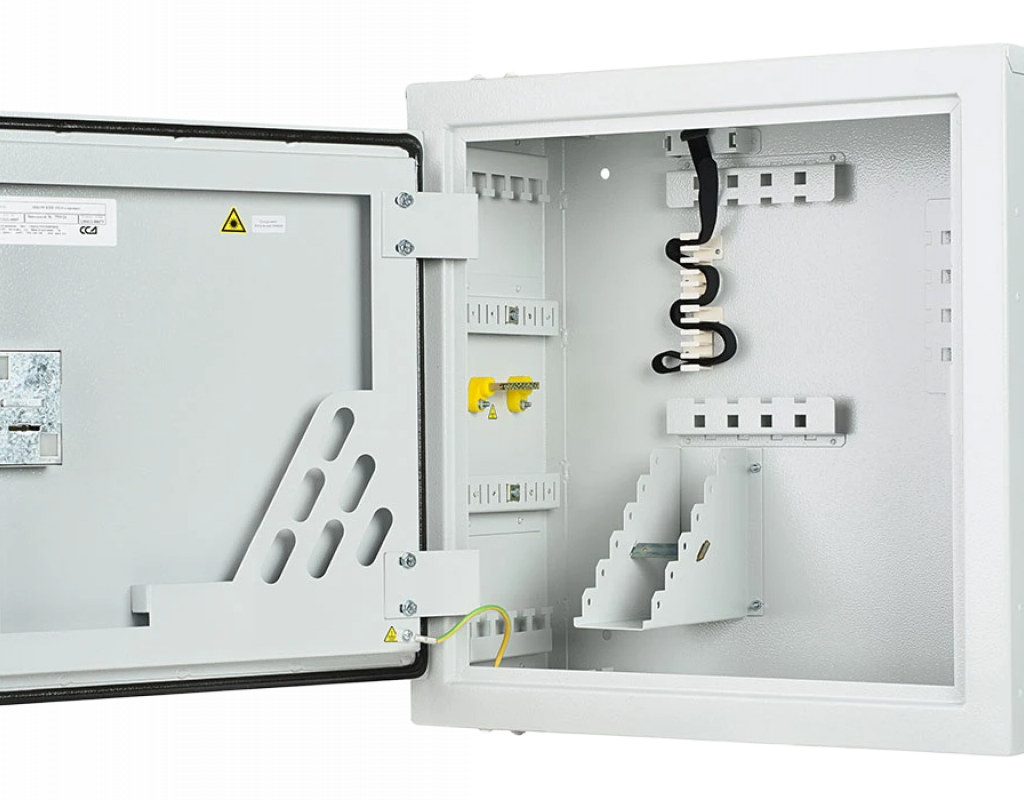

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.
В закрытом положении кроссовые модули защелкиваются один за другой.
При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.
Комплектация:
| Корпус с дверью и замком | 1 шт. |
| Шина заземления | 1 шт. |
| Кронштейн кроссового блока | 1 шт. |
| Заглушки кабельных вводов | 20 шт. |
| Комплект монтажный | 1 комп. |
Масса упаковки, кг: 02.май
Внешняя оболочка: нг(А)-HF
Рабочая температура, ℃: -40…+60
Категория: DROP-круглый
Упаковка: Барабан № 4
Назначение: Внешний
Минимальный радиус изгиба: 20
Кол-во волокон: 2
Тип волокон: G.657.A1
Температура монтажа, °С: -30…+50
Срок службы, лет: 25
Цвет: Черный
