ШКОН-КПВ-640(20) (корпус, кронштейн, органайзер)
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 57 |
Габариты, мм | 1200х700х302 |
Тип корпуса | Пылевлагозащищенный |
Тип замка | Сувальдный |
Кол-во кроссовых блоков | 2 |
Защищенность | IP54 |
Габариты корпуса разветвителей, мм | 100х80х10/ 120х80х18 |
Макс. кол-во вводимых ОК | 20 |
Макс. диаметр ОК, мм | 20 |
Макс. кол-во кроссовых модулей | 20 |
Макс. кол-во разветвителей 1х8/1х16/1х32 | 76/38/19 |
Материал корпуса | Сталь (толщина 2 мм) |
Описание

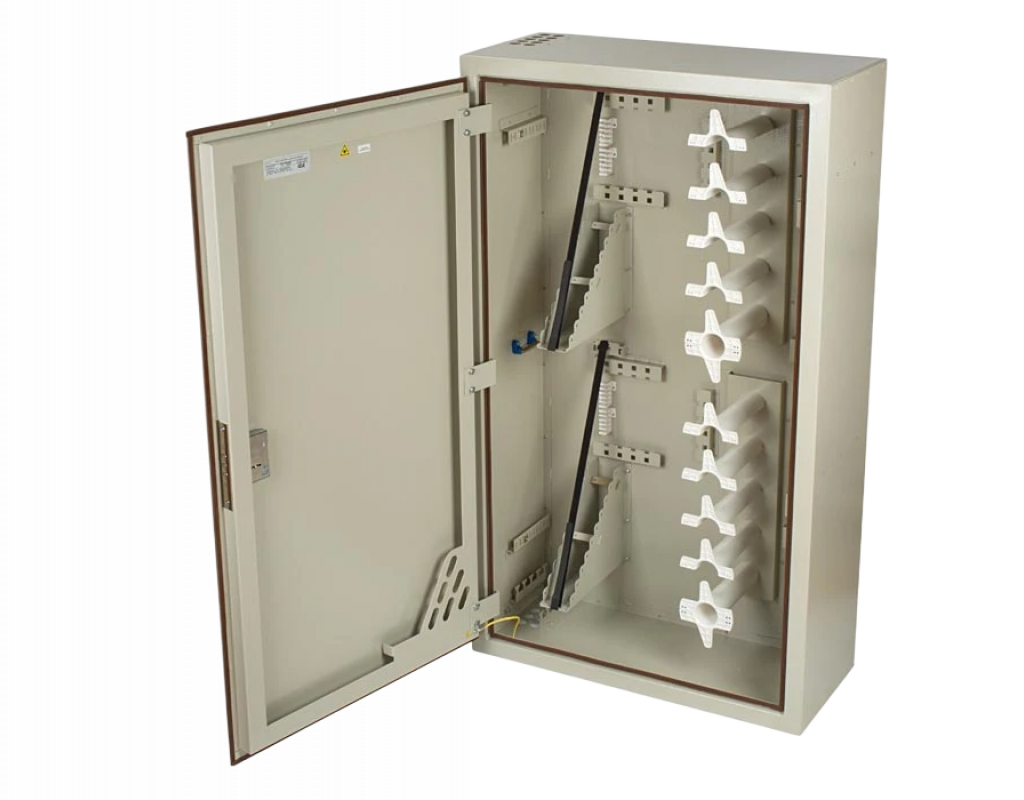

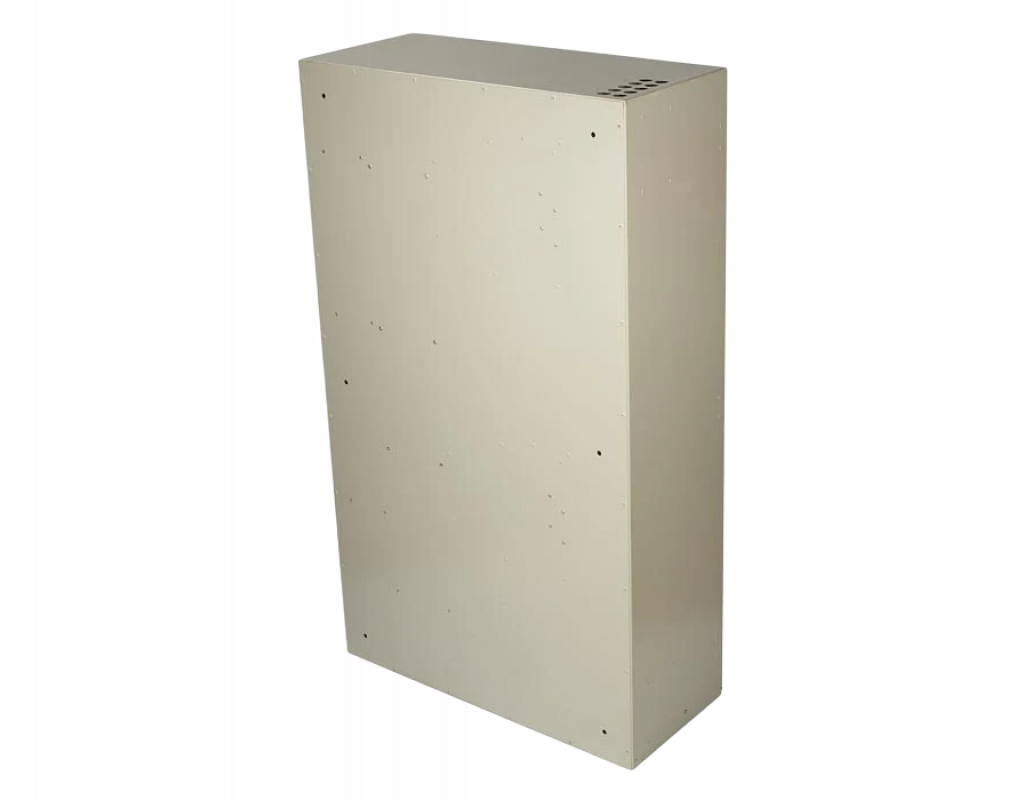

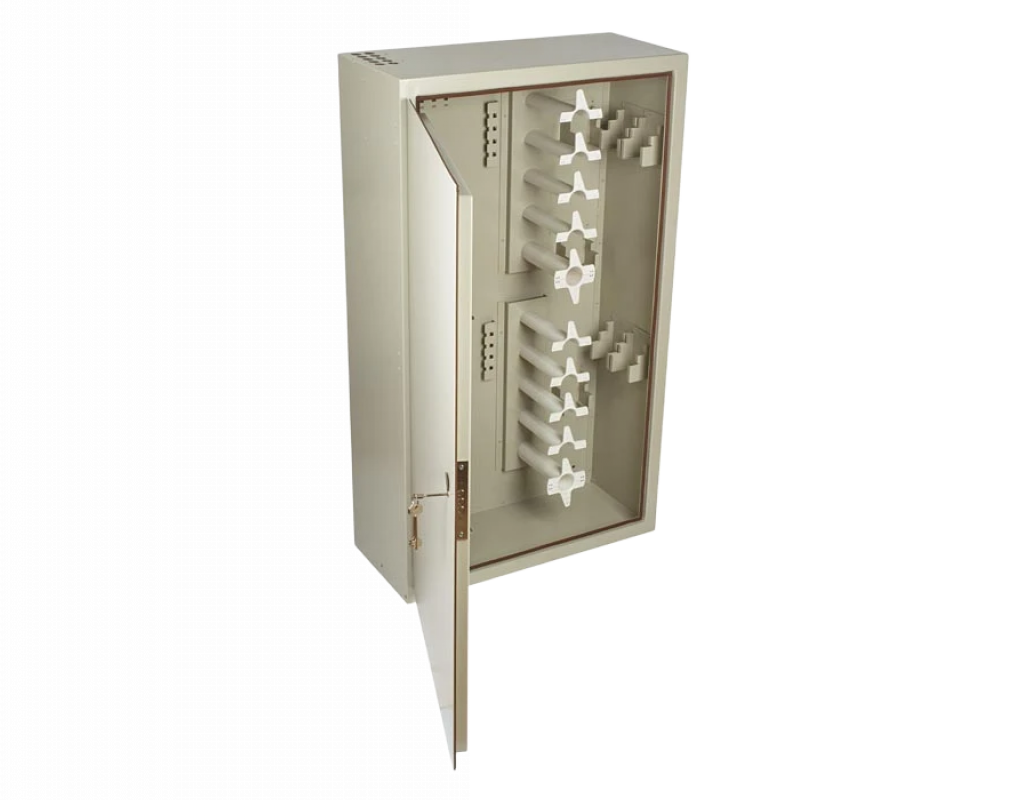

Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.
Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.
Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.
В отверстиях устанавливаются пылезащитные заглушки.

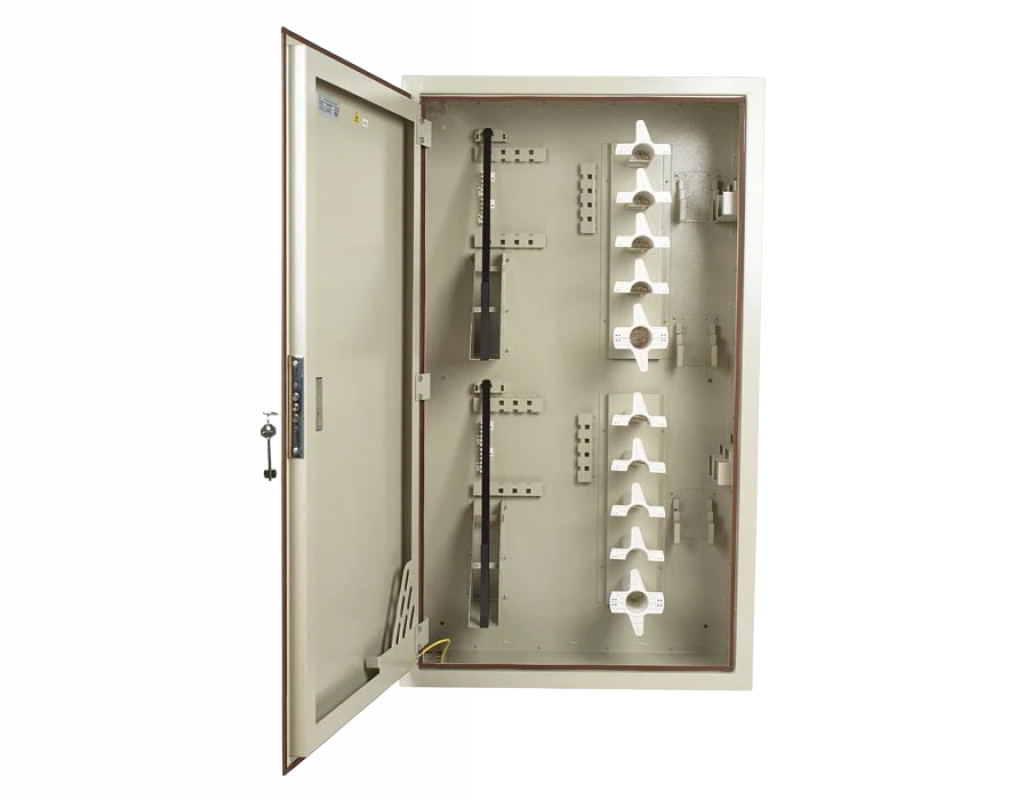

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.
В закрытом положении кроссовые модули защелкиваются один за другой.
При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.
Комплектация:

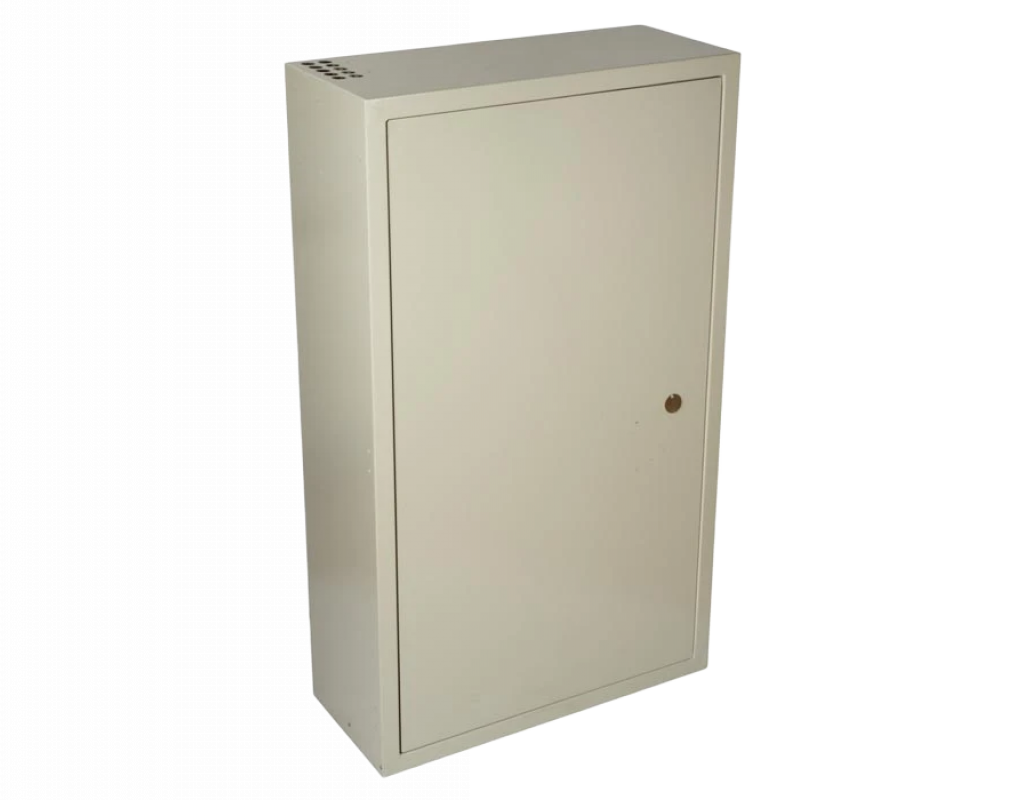

Корпус с дверью и замком | 1 шт. |

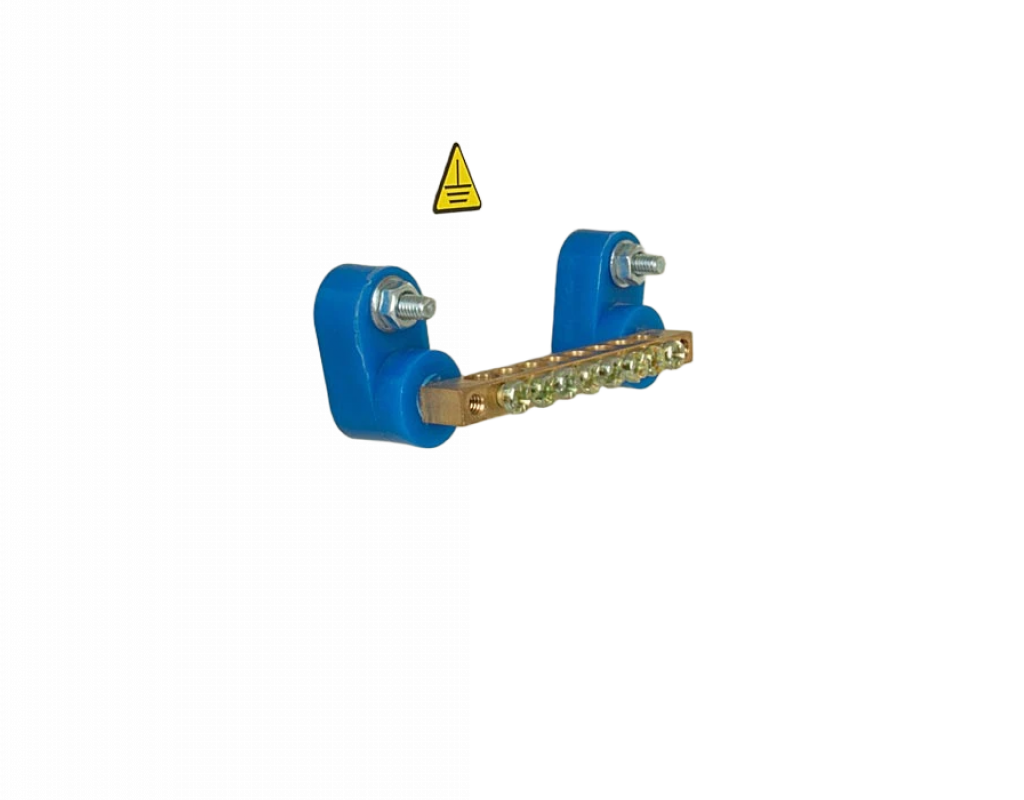

Шина заземления | 1 шт. |
Кронштейн кроссового блока | 2 шт. |
Заглушки кабельных вводов | 20 шт. |
Комплект монтажный | 1 комп. |
