ШКОН-КПВ-64(2) 48SC/APC (полная компл.)
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Масса, кг | 10 |
| Ширина, мм | 420 |
| Длина, м | 425 |
| Глубина, мм | 117 |
| Кол-во линейных оптических портов | 16 SC/APC |
| Кол-во абонентских оптических портов | 32 SC/APC |
| Тип корпуса | Пылевлагозащищенный |
| Тип замка | Сувальдный |
| Кол-во кроссовых блоков | 1 |
| Защищенность | IP54 |
| Кол-во кроссовых модулей | 2 |
| Кол-во разветвителей 1х8/1х16/1х32 | 4/2/1 |
| Габариты корпуса разветвителей, мм | 100х80х10/ 120х80х18 |
| Макс. кол-во вводимых ОК | 8 |
| Макс. диаметр ОК, мм | 20 |
| Материал корпуса | Сталь (толщина 2 мм) |
Описание
Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

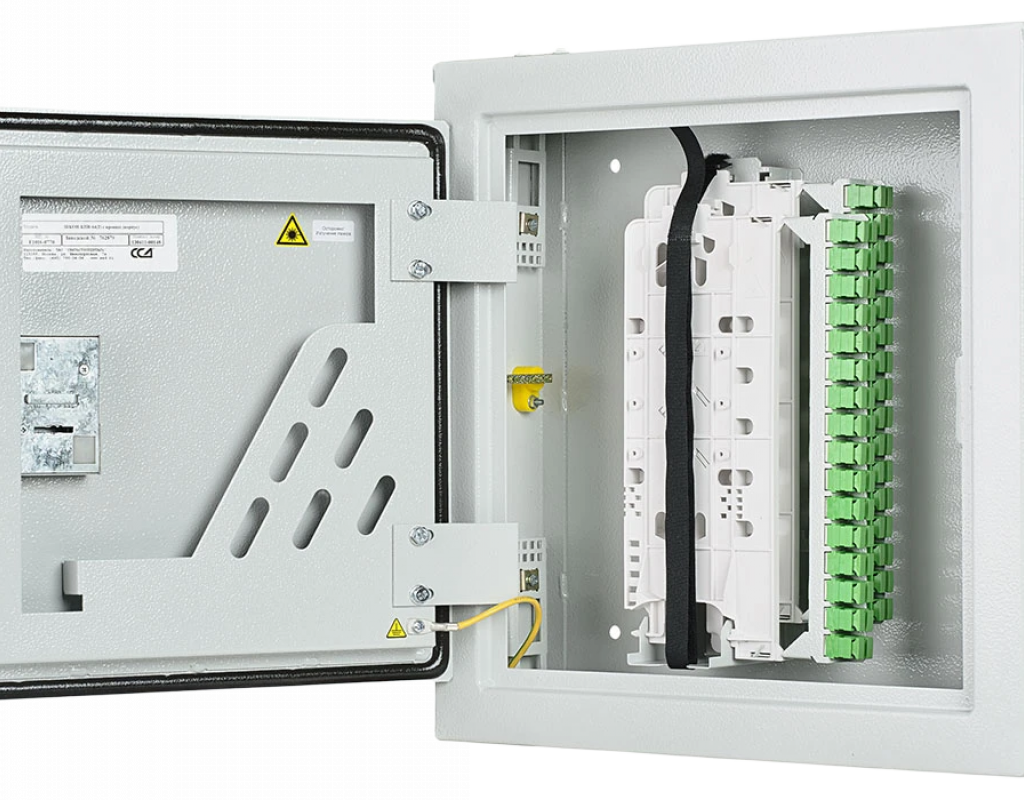

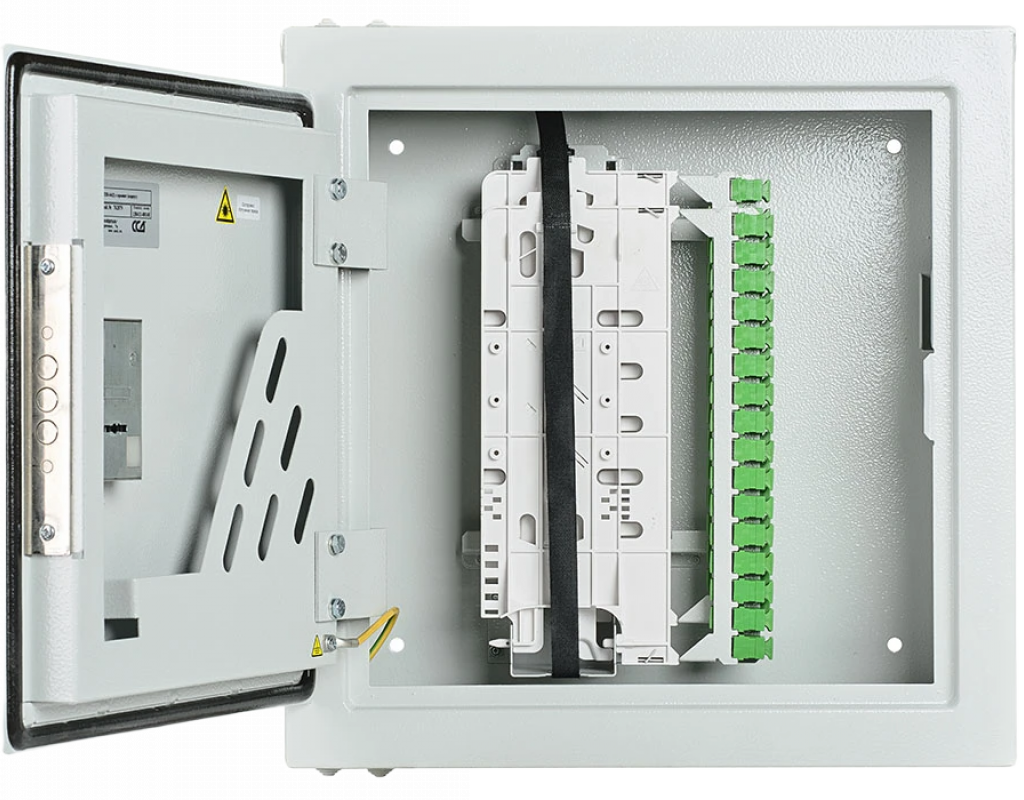

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

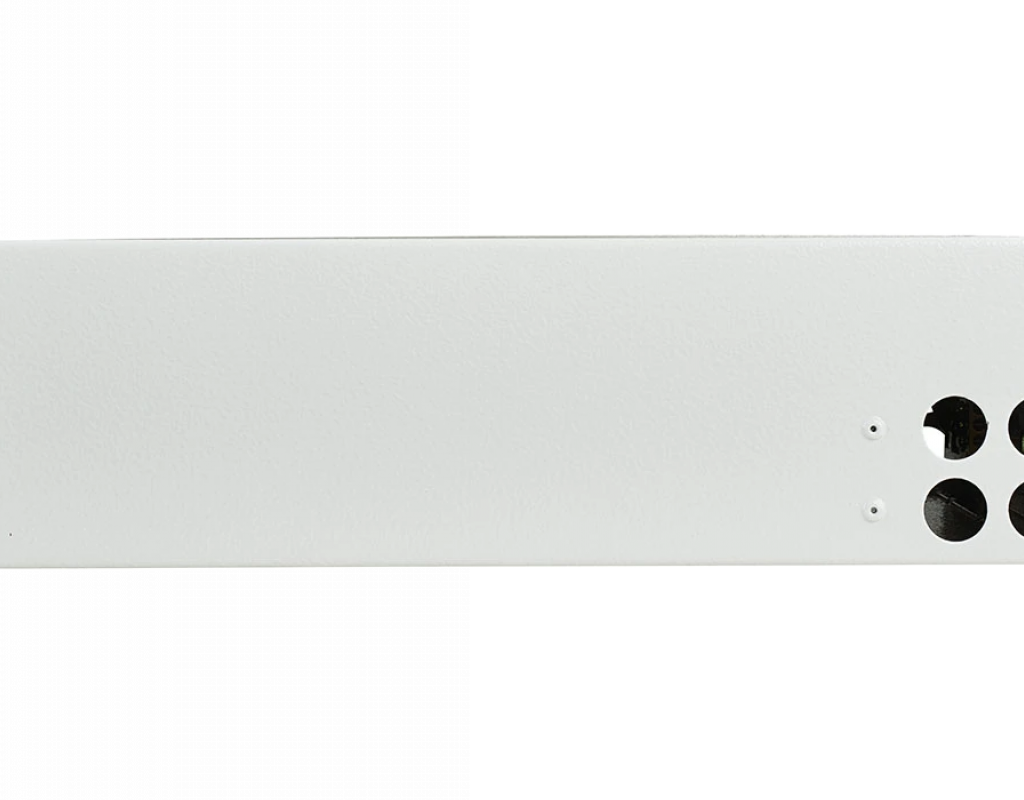

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.
В отверстиях устанавливаются пылезащитные заглушки.

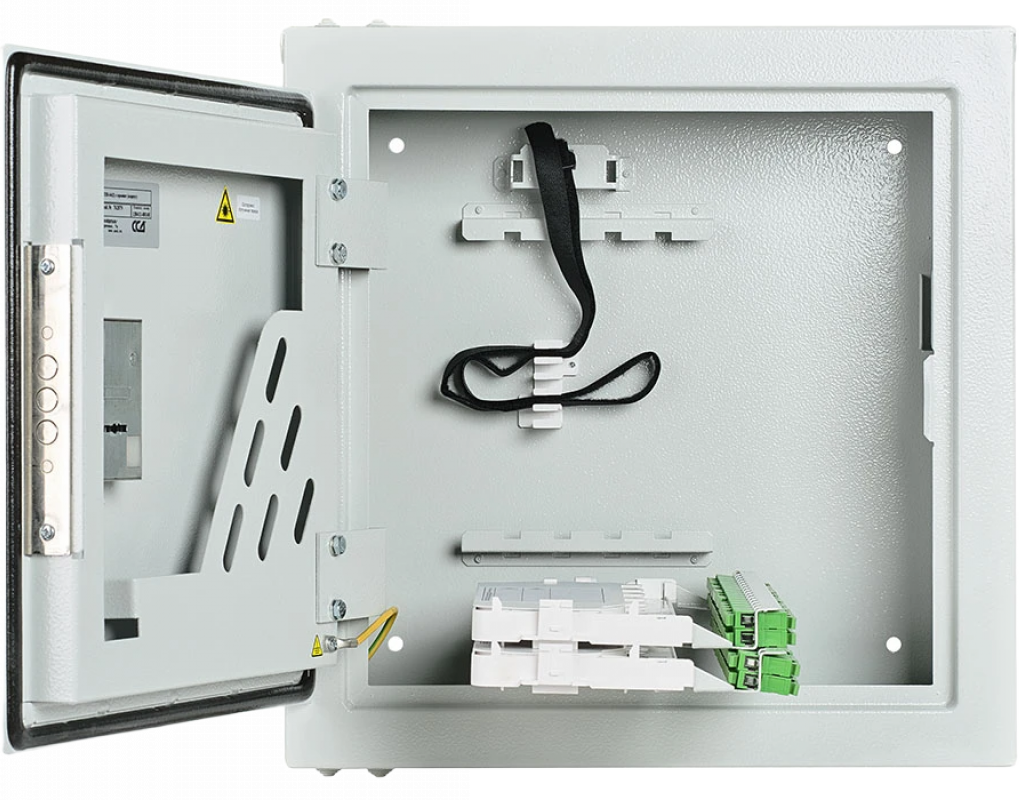

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.
В закрытом положении кроссовые модули защелкиваются один за другой.
При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.
Комплектация:
| Корпус с дверью и замком | 1 шт. |
| Шина заземления | 1 шт. |
| Кронштейн кроссового блока | 1 шт. |
| Заглушки кабельных вводов | 8 шт. |
| Комплект монтажный | 1 комп. |
| Модуль К-16SC-16SC/APC-16SC/APC | 1 шт. |
| Модуль К-32SC-32SC/APC-32SC/APC | 1 шт. |
