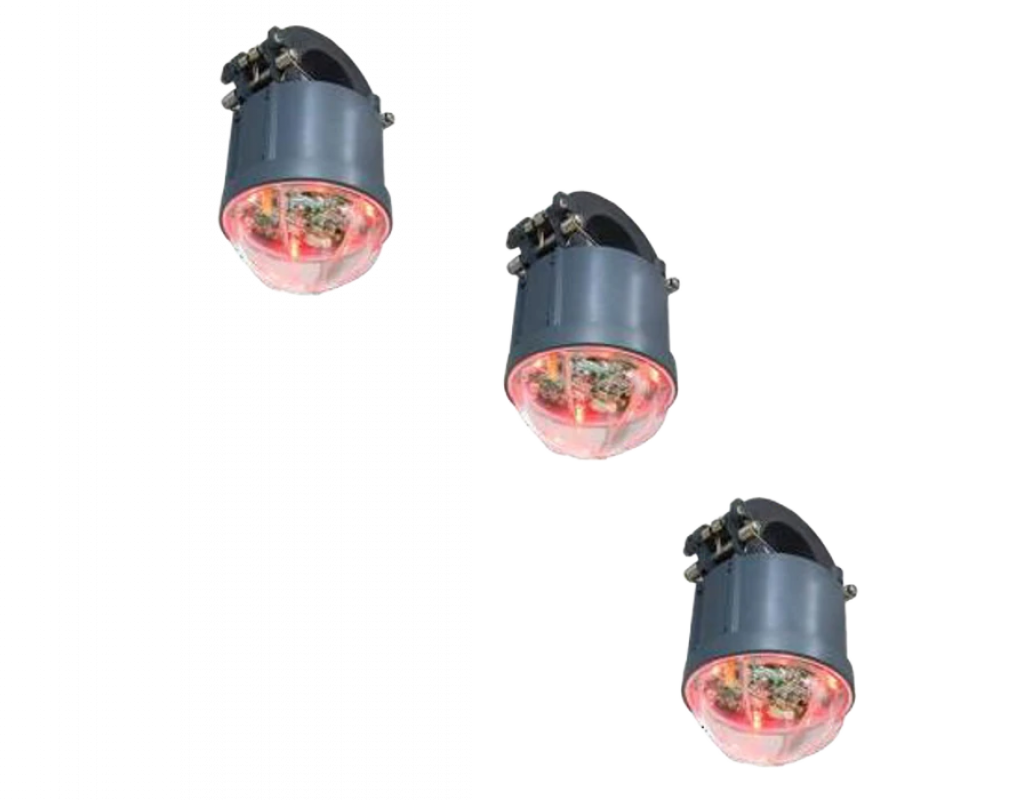

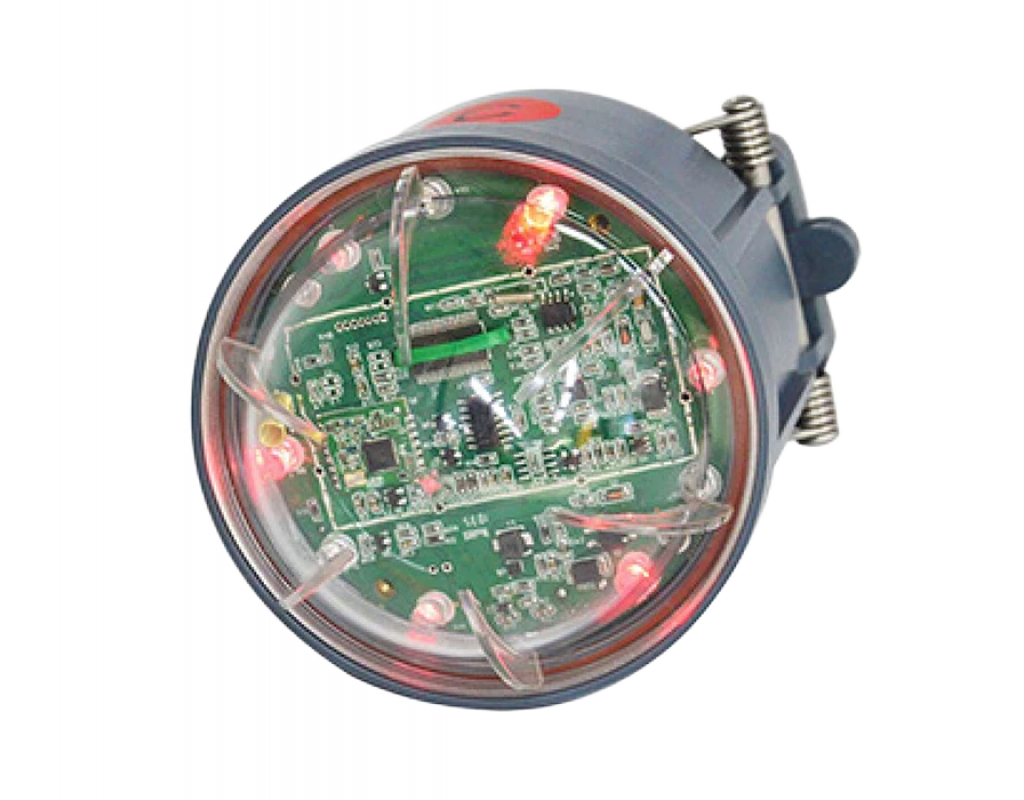

ИМАГ-LL - индикатор короткого замыкания для воздушной линии, которые предназначены для использования на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов.

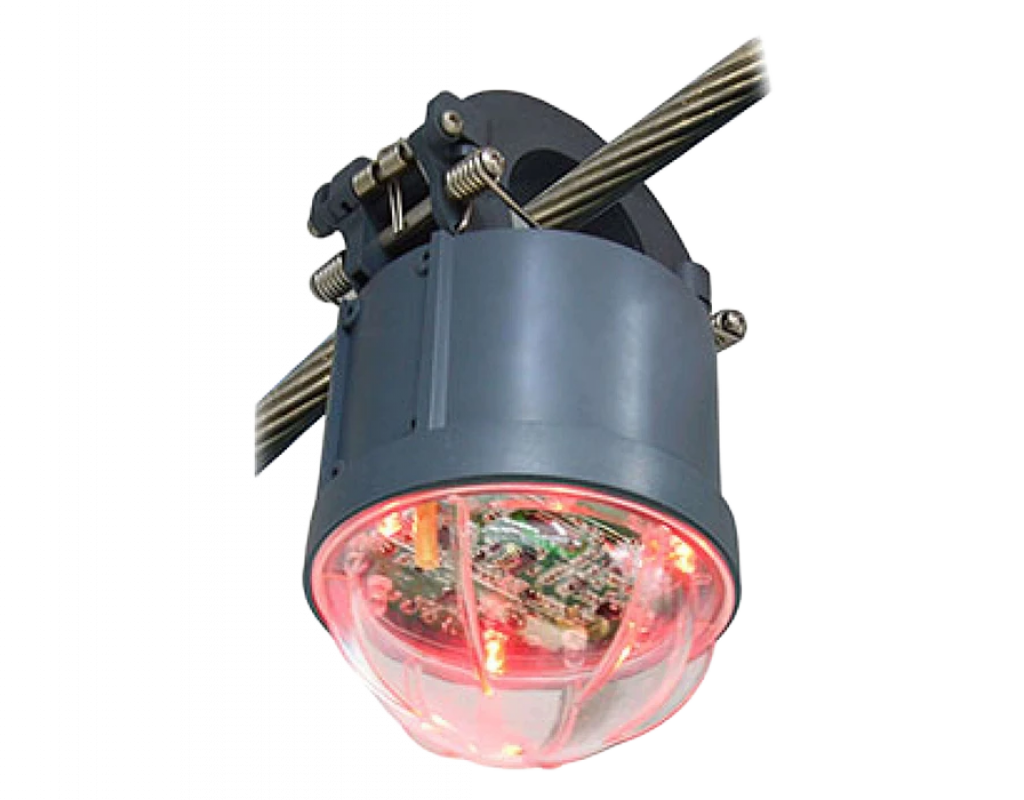

Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. Для постоянной неисправности, неустойчивой неисправности и низкого напряжения батареи могут индивидуально подаваться сигналы тревоги с помощью трех ярких мигающих светодиодов. Сигнализация замыкания на землю подается с помощью двух попеременно мигающих светодиодов.
Основные характеристики
Тип товара
Индикатор КЗ
Диаметр шара, мм
Нет

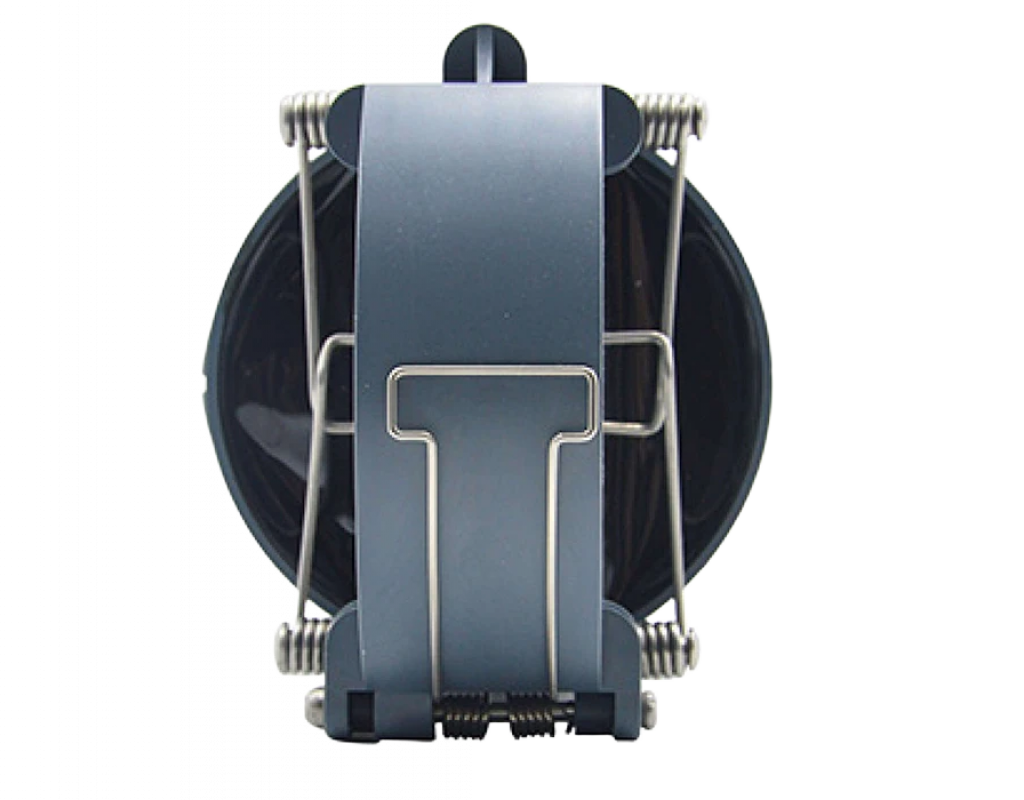

Принцип закрепления на кабеле
Пружинный
Мин. диаметр кабеля, мм
Нет
Макс. диаметр кабеля, мм
Нет
Протектор в комплекте
Нет
Цвет
Комплект
Прочие характеристики
Ток срабатывания при коротком замыкании (между фазами)
50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А
Ток срабатывания при коротком замыкании на землю
Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью
Падение напряжения при замыкании на землю (между фазой и землей)
Регулируемое: шаг 1%, по умолчанию 30%
Задержка срабатывания при замыкании на землю
Регулируемая: шаг 1 секунда, по умолчанию 30 секунд
Сброс устройства индикации
1. Вручную с помощью магнита. 2. Удаленный сброс через систему SCADA. 3. Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов. 4. Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию
Класс защиты
IP68
Внутреннее тестирование
Согласно IEEE495-2007
Диапазон рабочих температур
-40~+70°C
Электропитание
Литиевая батарея типа AA 3,6 В / 9 Ач, сменная
Срок службы батареи
10 лет
Масса индикатора
Приблизительно 600 г

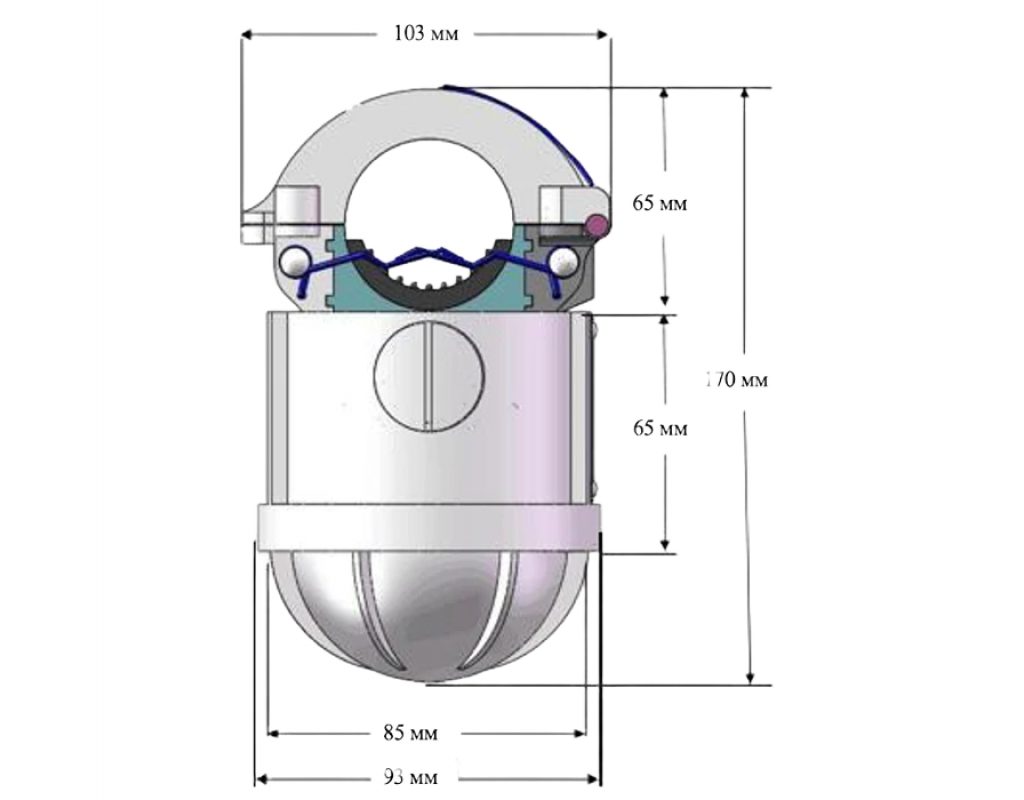

Габариты: - Диаметр, мм
93
- Высота, мм
170
Погрешность
0 А ~ 300 А ±3 А 300 А ~ 800 А ±1%
Диаметр кабеля
6 мм ~ 42 мм
Частота мигания
10 в минуту, регулируемая
Видимость индикации
250 метров в дневное время (60 лм)
Максимальный ток нагрузки/замыкания, A
1200
Диапазон напряжения
6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ
Выдерживаемый ток
31,5 кА/4 с
Комплектация Индикатор, обнаруживающий короткое замыкание и замыкание на землю и обеспечивающий визуальную световую индикацию
