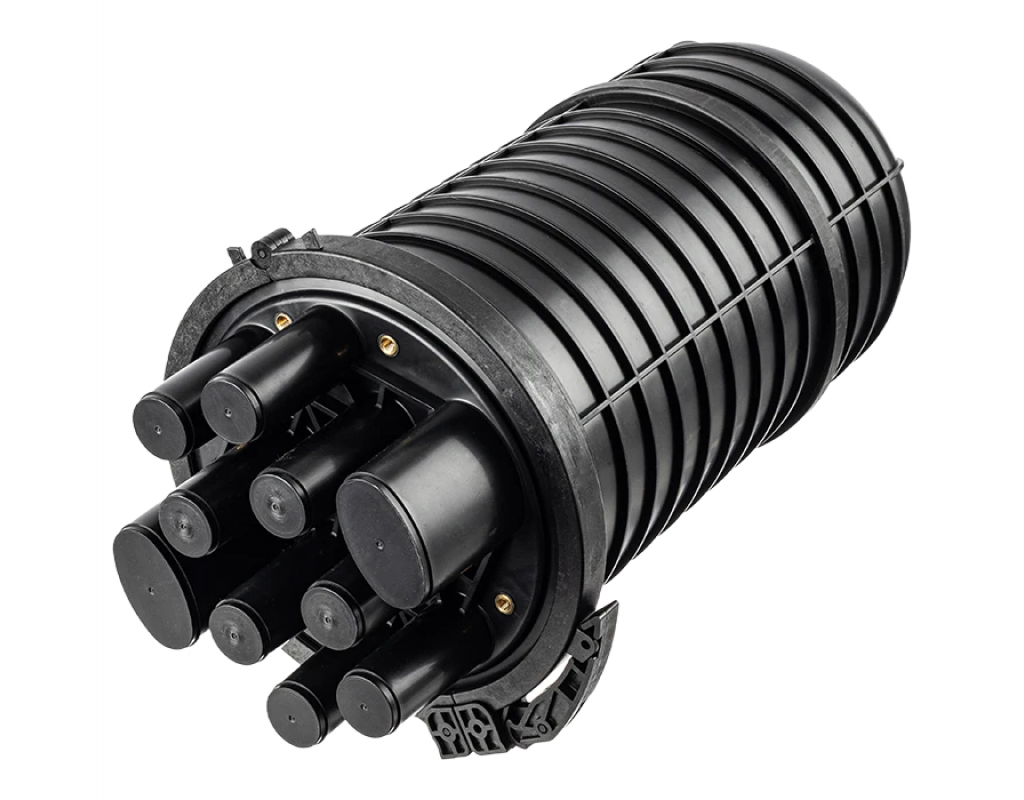

Муфта МТОК-ЕА5/864-18КД4845-К ССД

Описание

Предназначена для монтажа подвесных самонесущих и ОК с броней из стальной гофрированной ленты. Допускается размещение в колодцах кабельной канализации и на опорах.

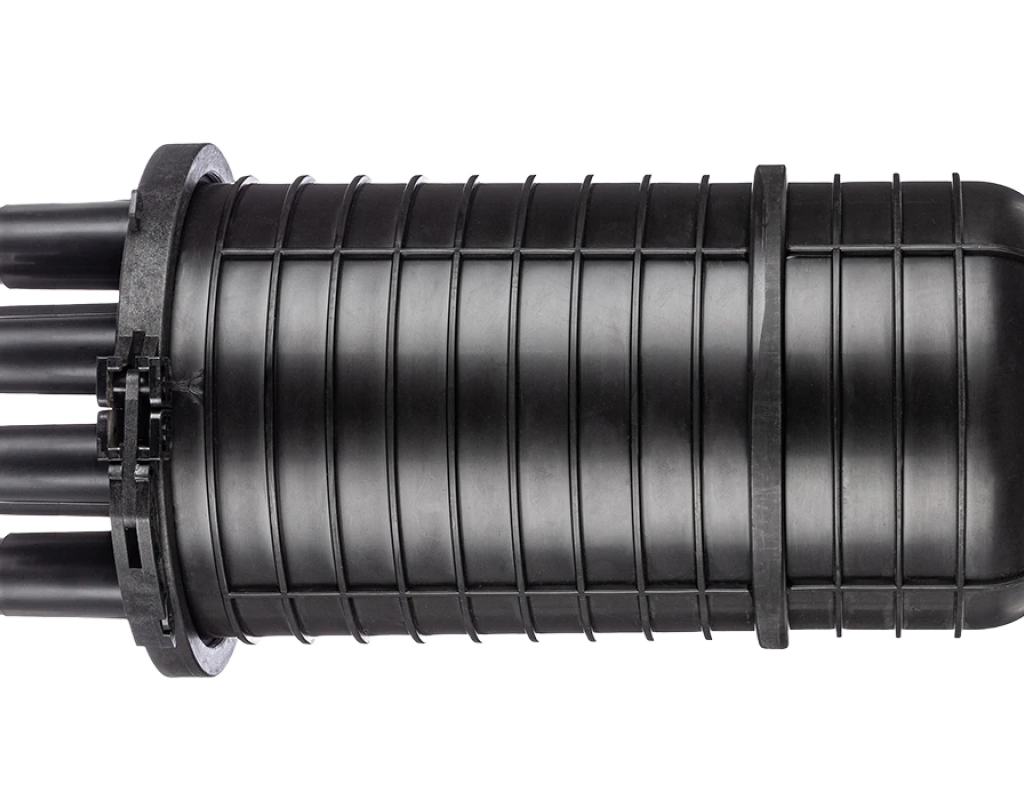

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Герметизация кабелей введенных в круглые патрубки осуществляется с помощью термоусаживаемых трубок ТУТ 40/12. Круглые патрубки на оголовнике муфты изначально герметичны и оснащены индивидуальными узлами крепления ЦСЭ.

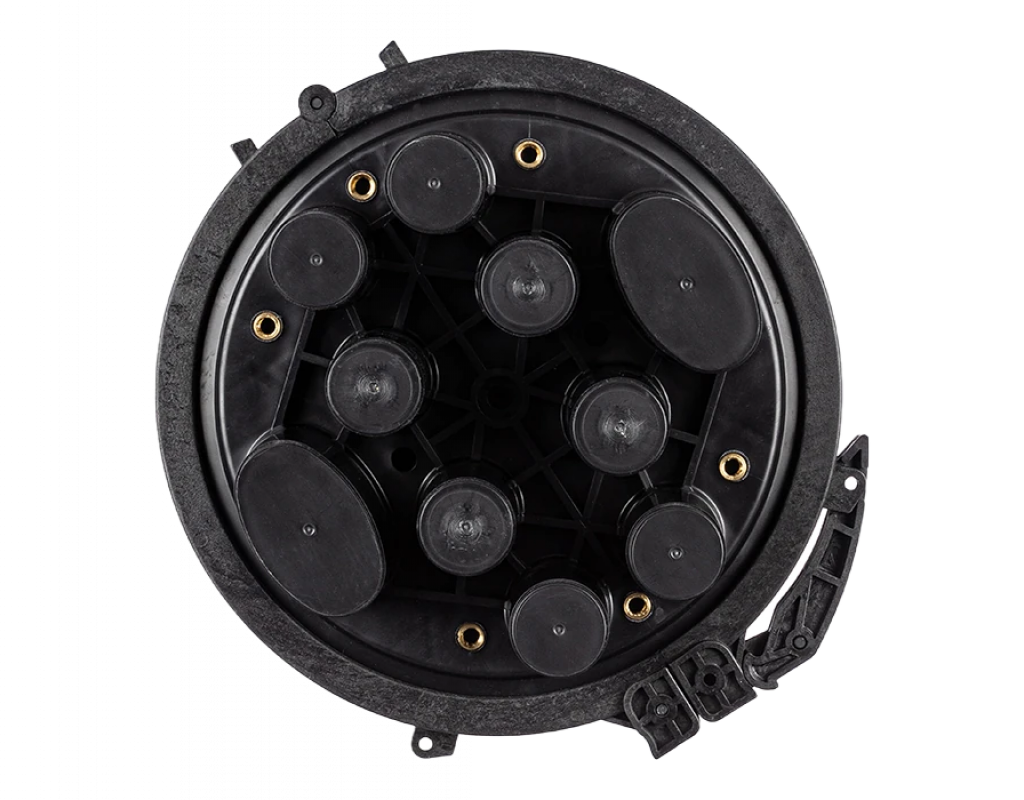

На оголовнике муфты имеется 8 круглых патрубков для ввода кабелей диаметром до 30 мм и два овальных ввода для транзитной петли оптических модулей без разрезания.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

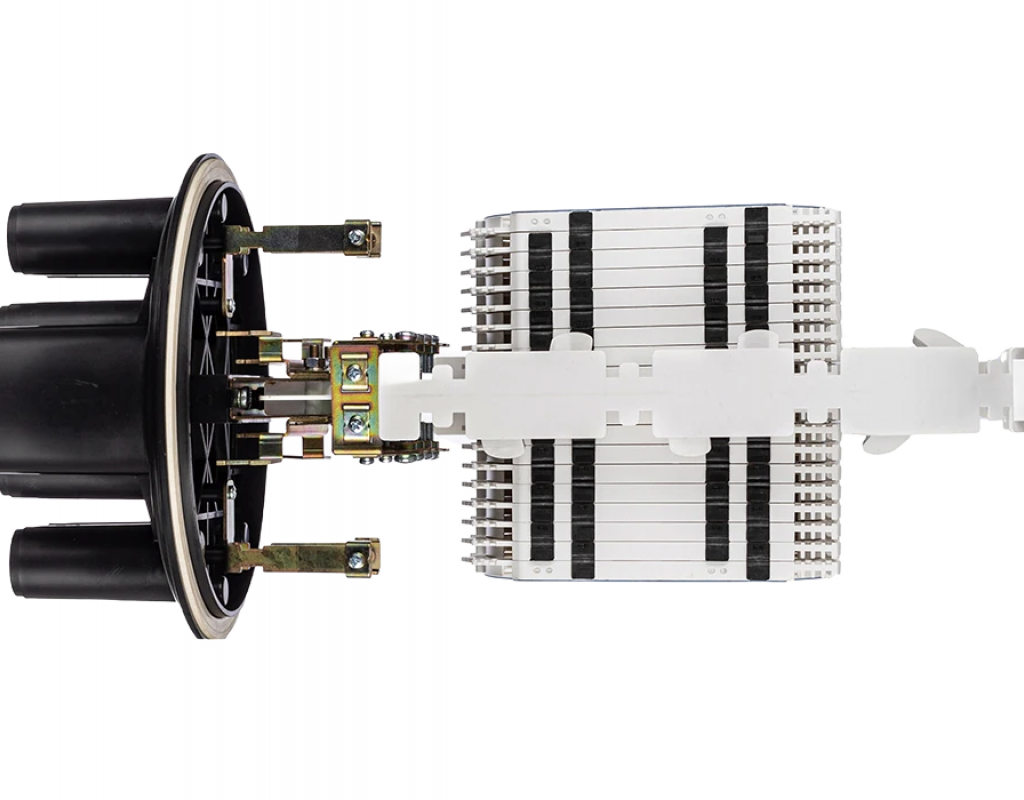

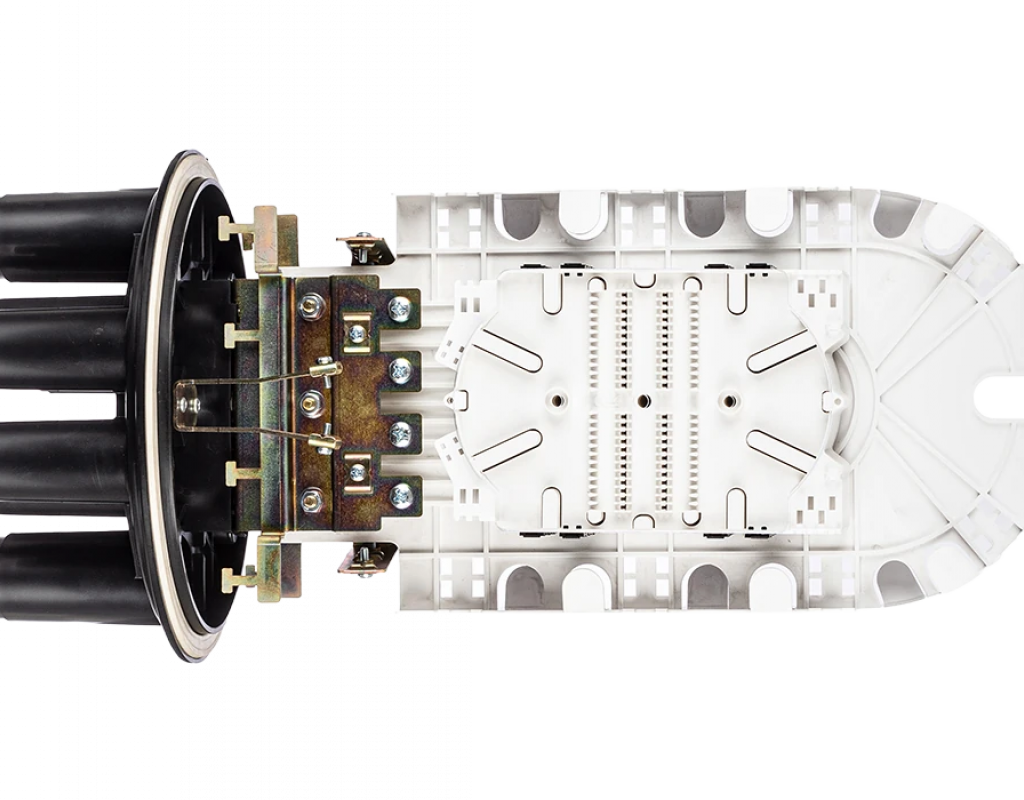

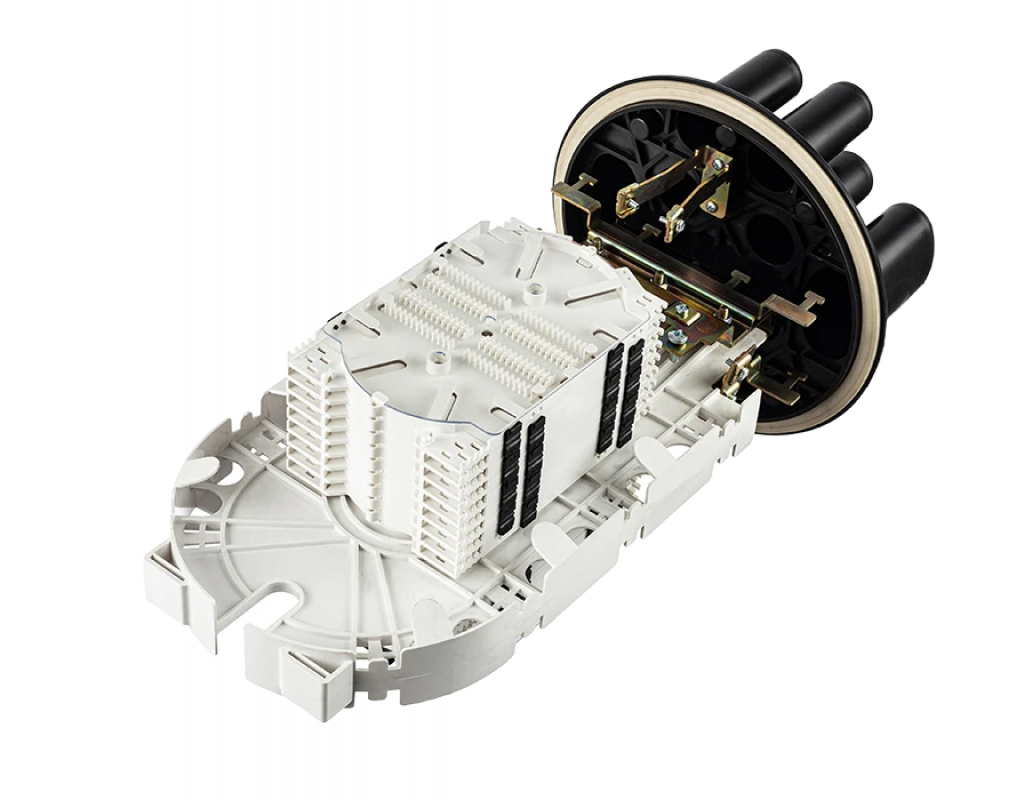

Муфта МТОК-ЕА5 является самой крупногабаритной муфтой серии МТОК. Благодаря размеру муфты удалось поместить специальный внутренний лоток (кронштейн) на котором располагаются 18 кассет КД-4845, за счёт чего достигнута максимальная емкость до 864 сварных соединений. Запас оптических волокон также располагается в органайзерах лотка.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески.
