Муфта-кросс МКО-Г4/С09-2PLC16-SC/APC-36SC-34SC/APC-2SC/APC ССД

Описание

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра.

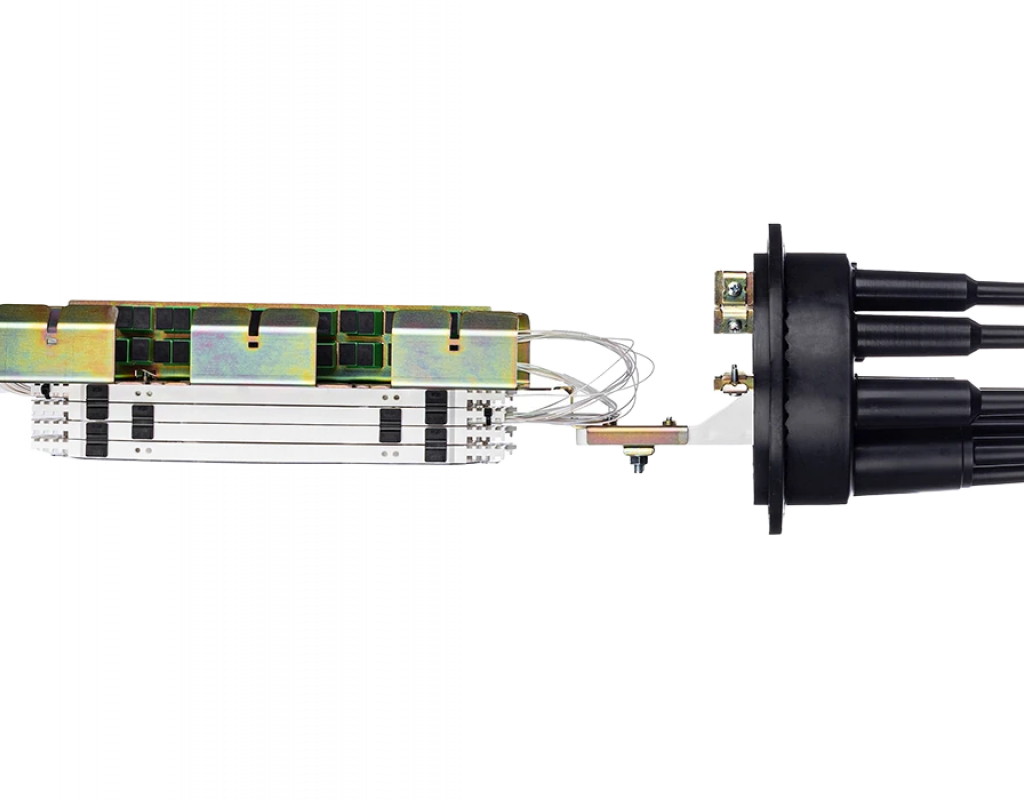

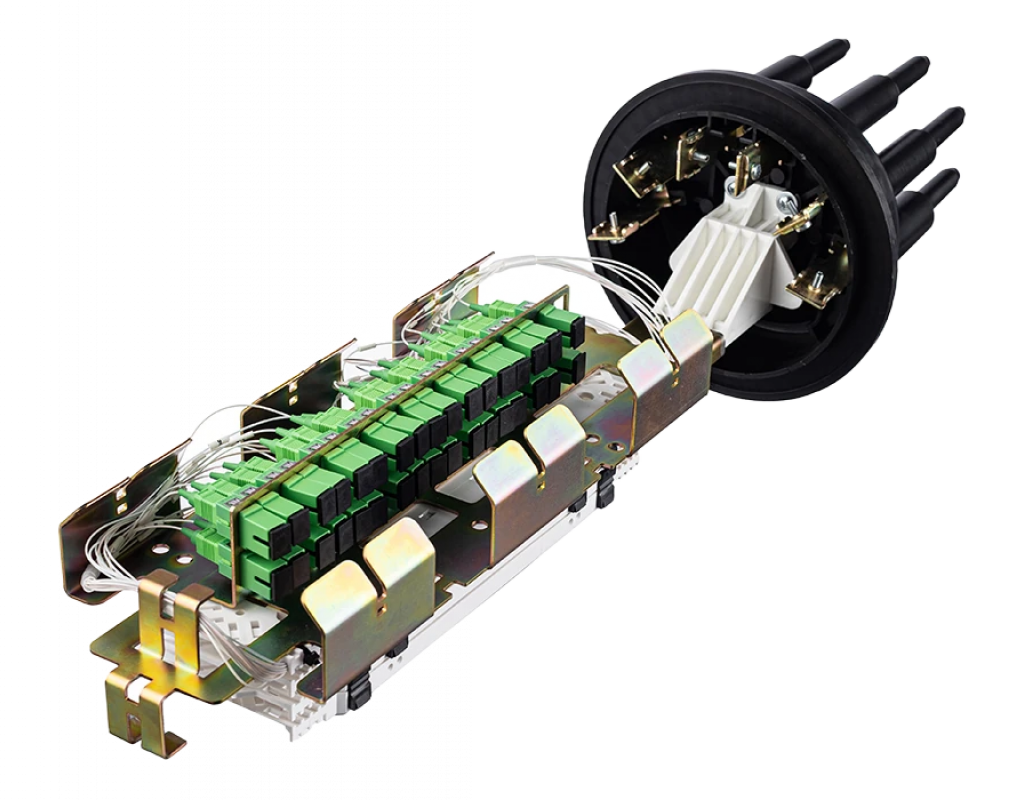

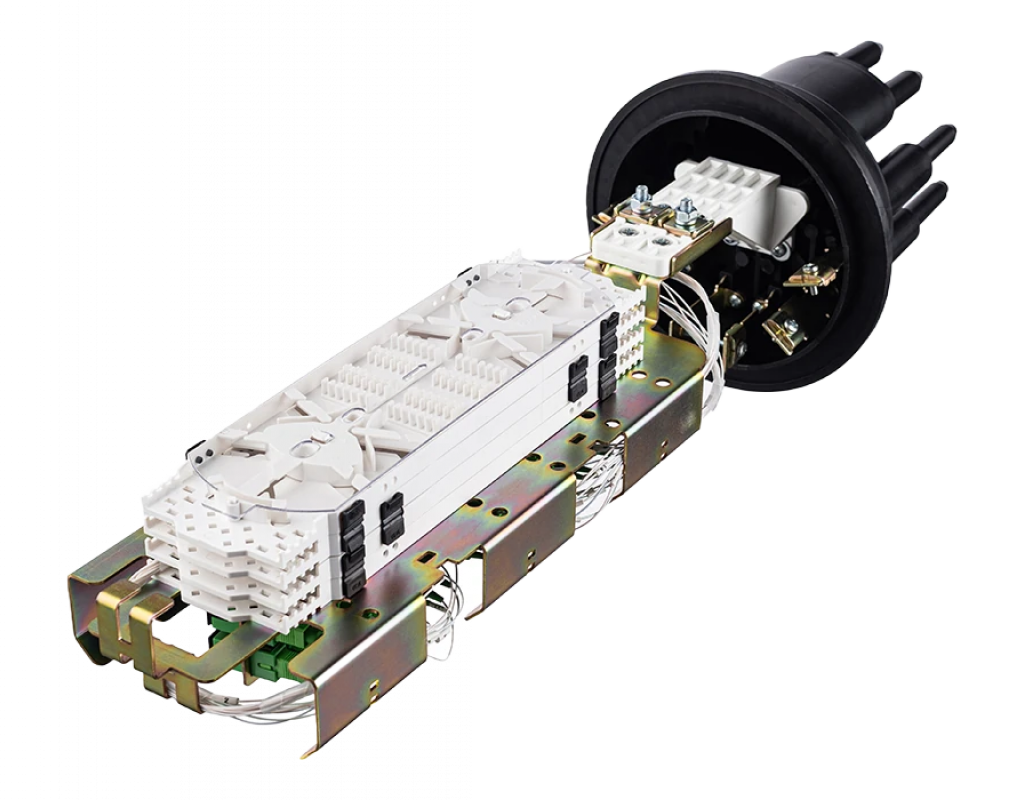

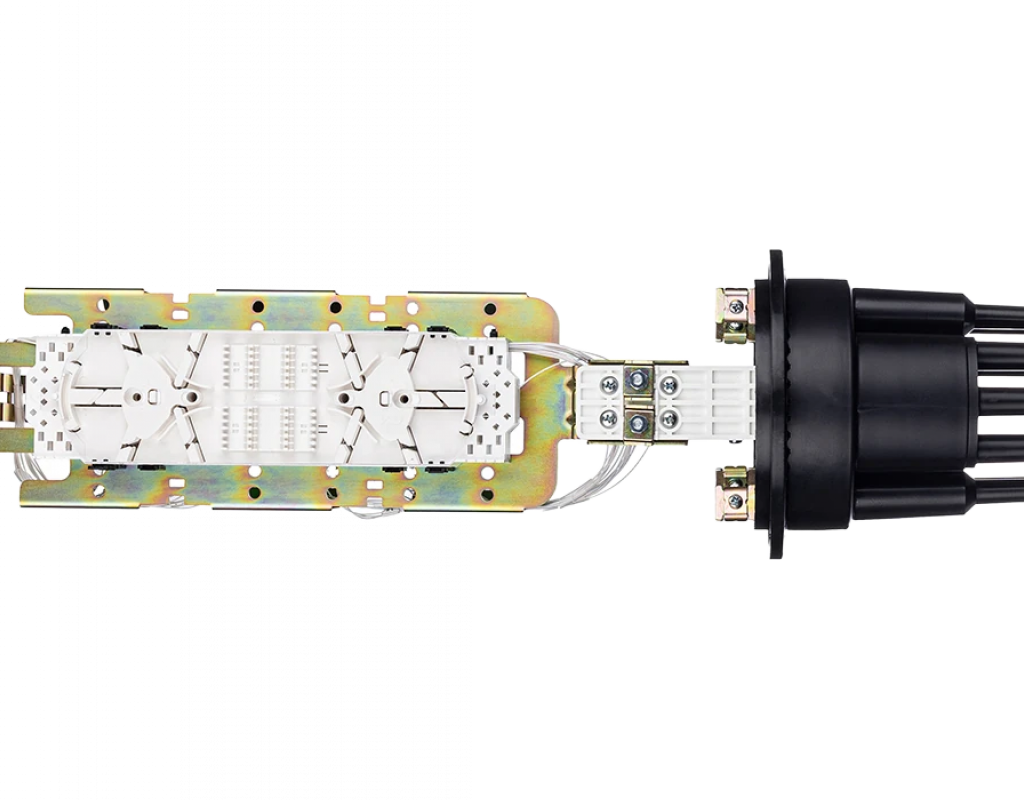

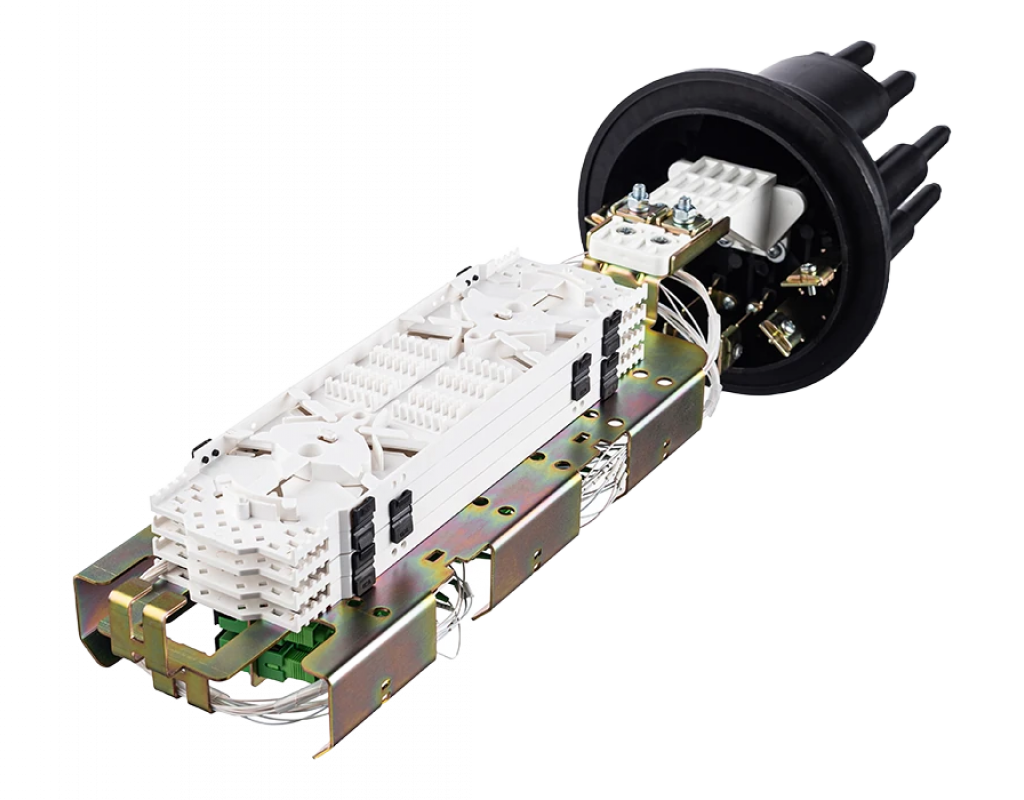

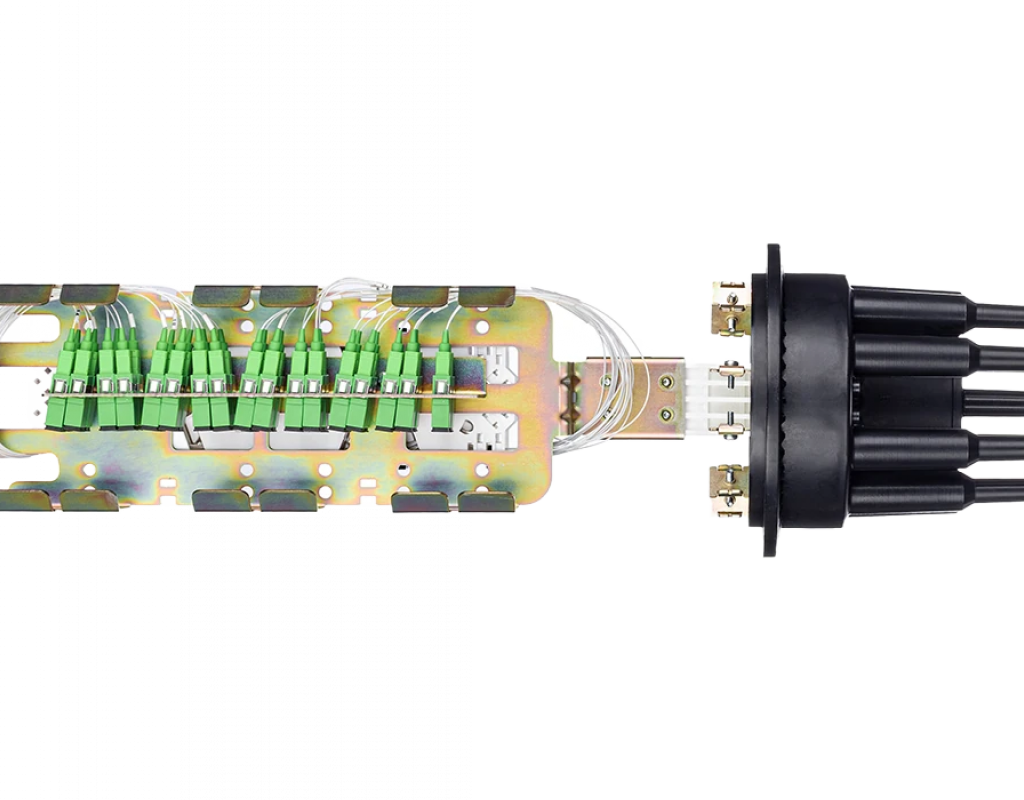

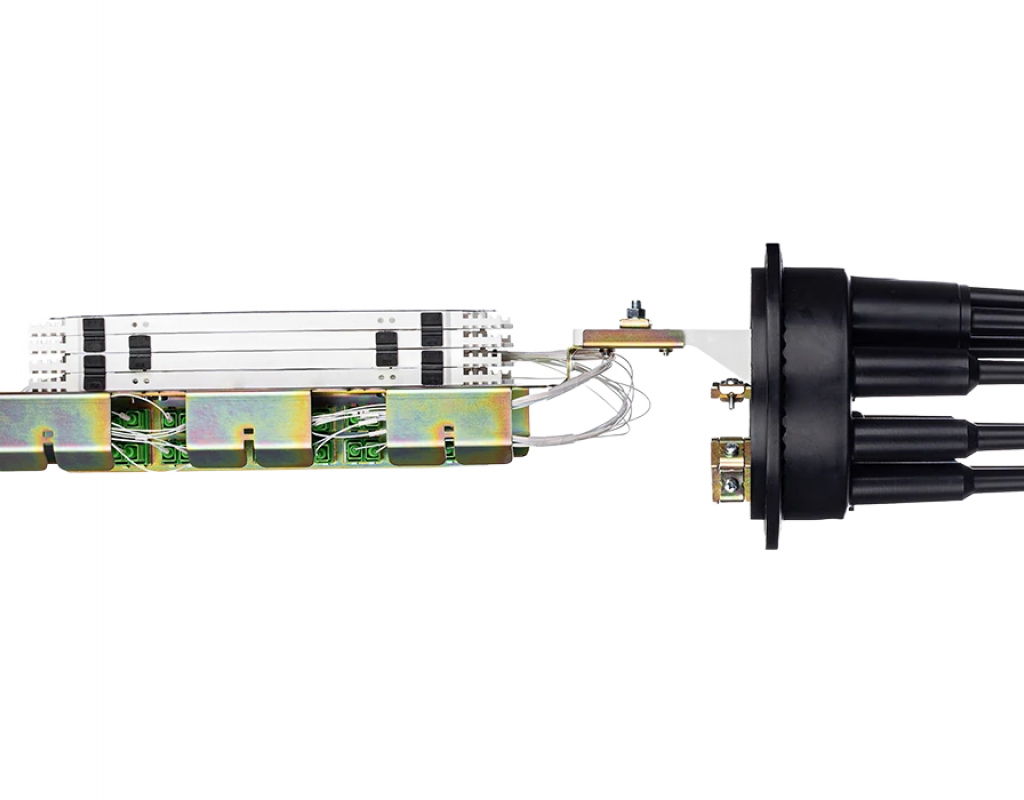

Особенностью муфты является наличие внутри корпуса кронштейна, на котором с одной стороны крепится четыре кассеты К24-4525, на противоположной стороне от кассет находится планка для размещения 36 адаптеров типа SC.

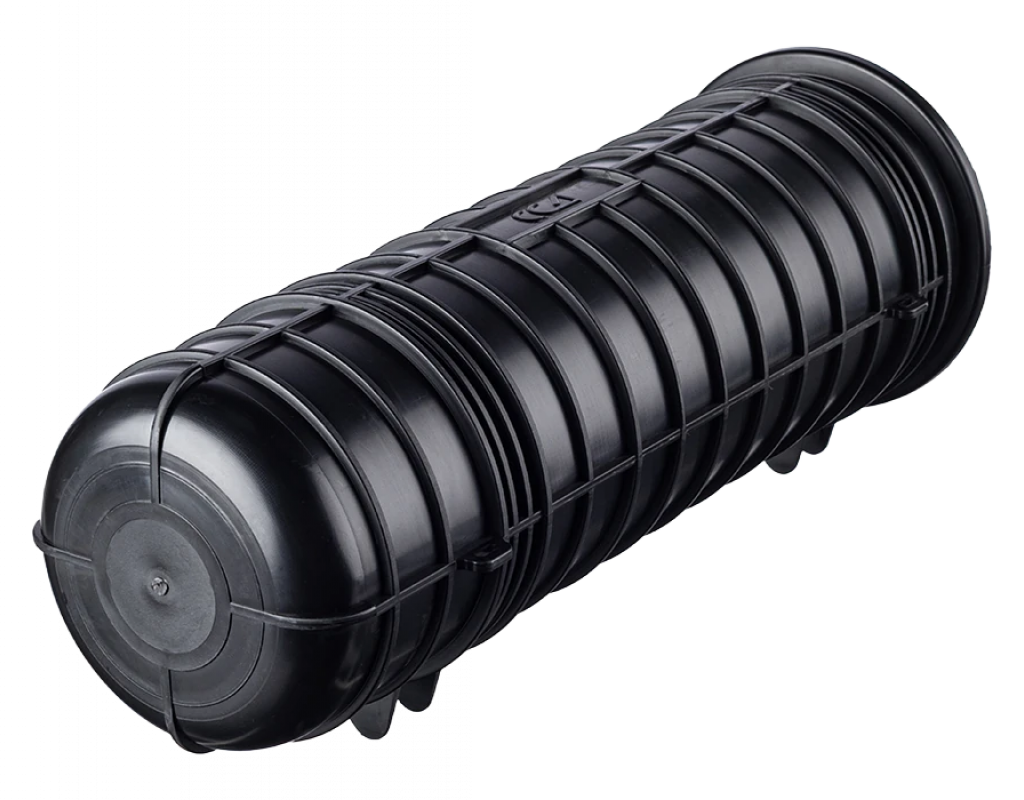

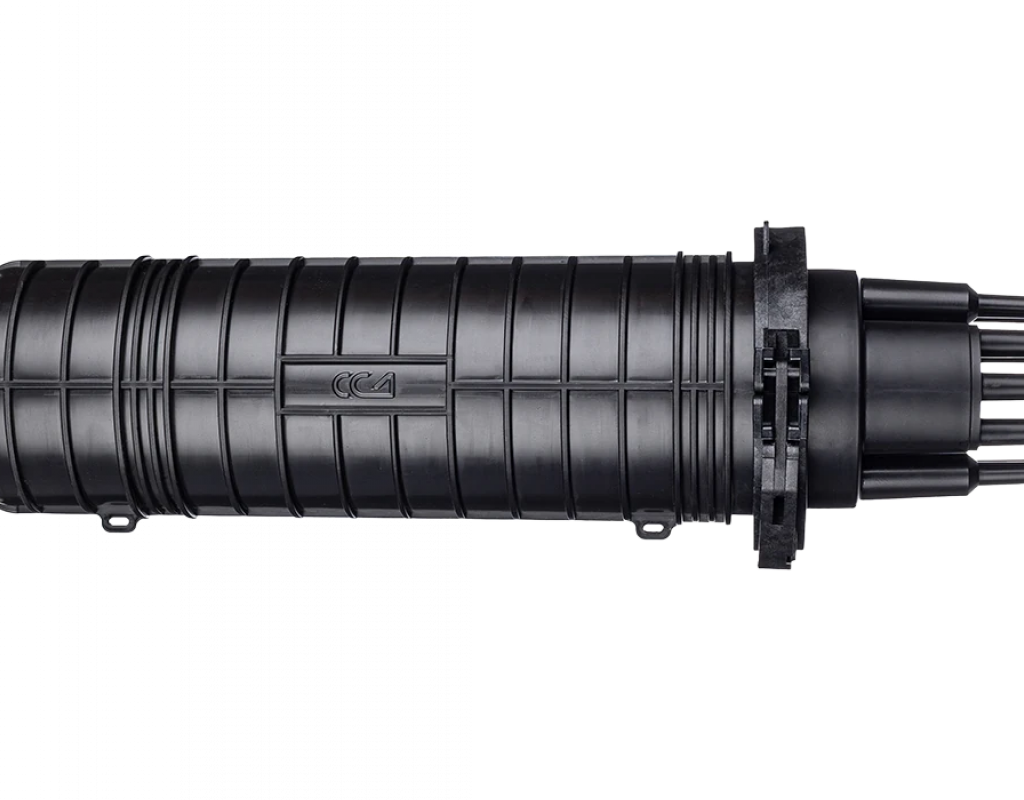

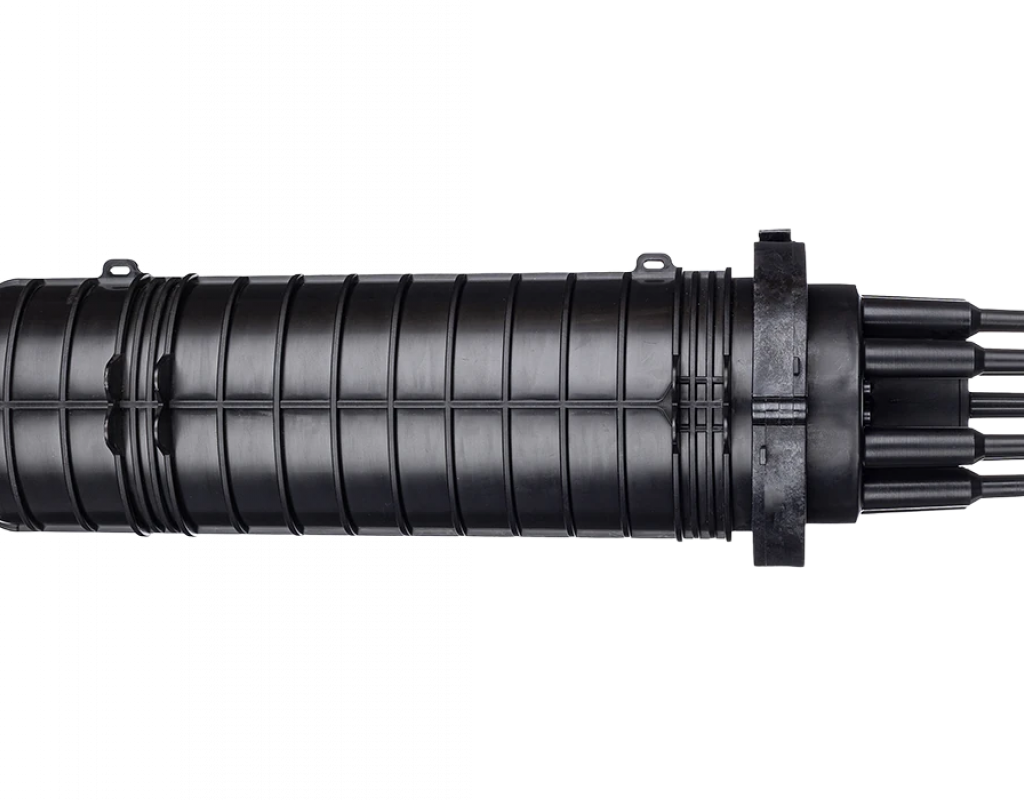

Муфта выполнена из качественной пластмассы и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником.

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке со стороны кассет.

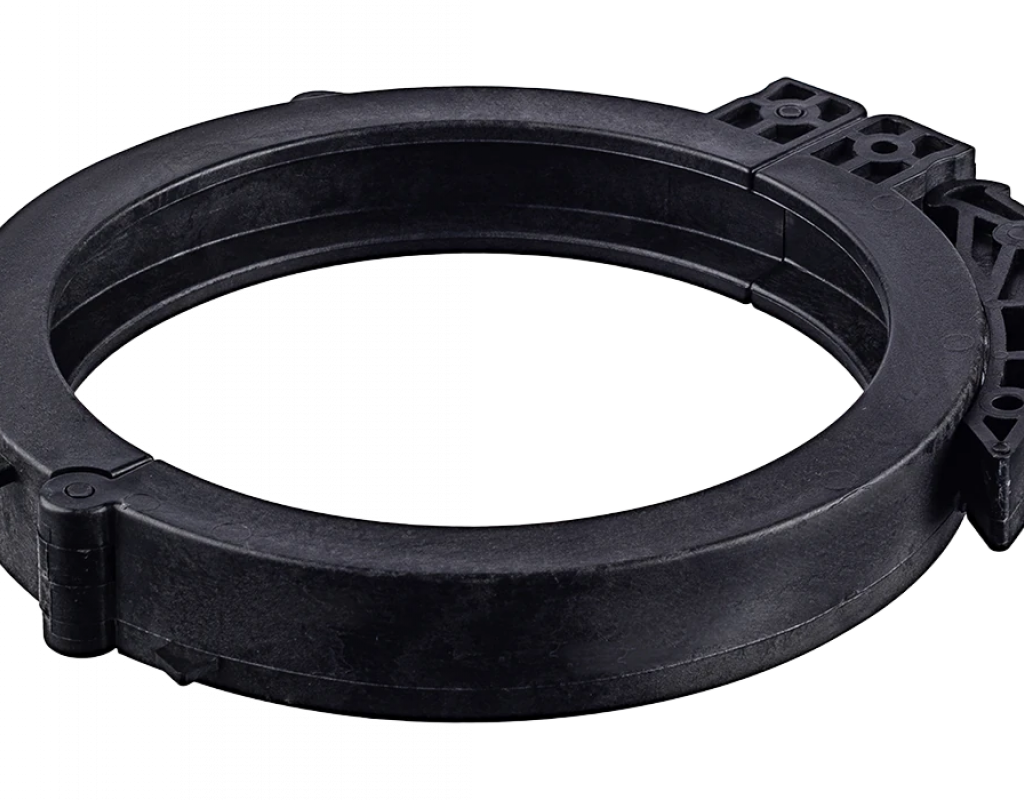

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

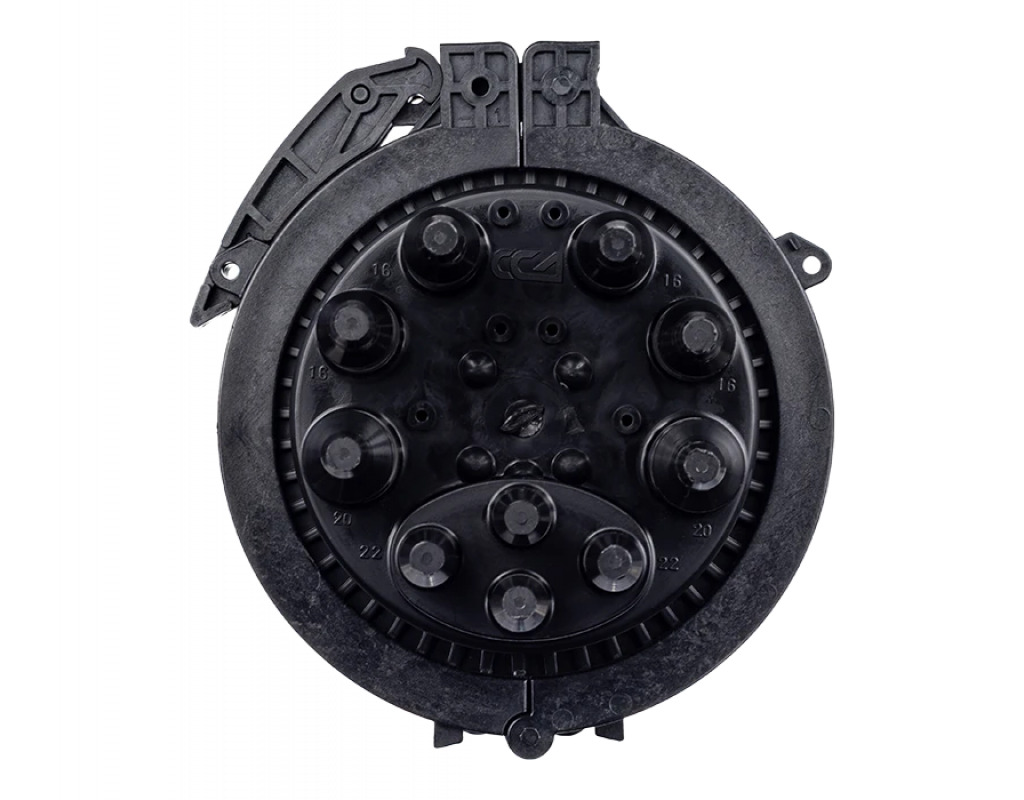

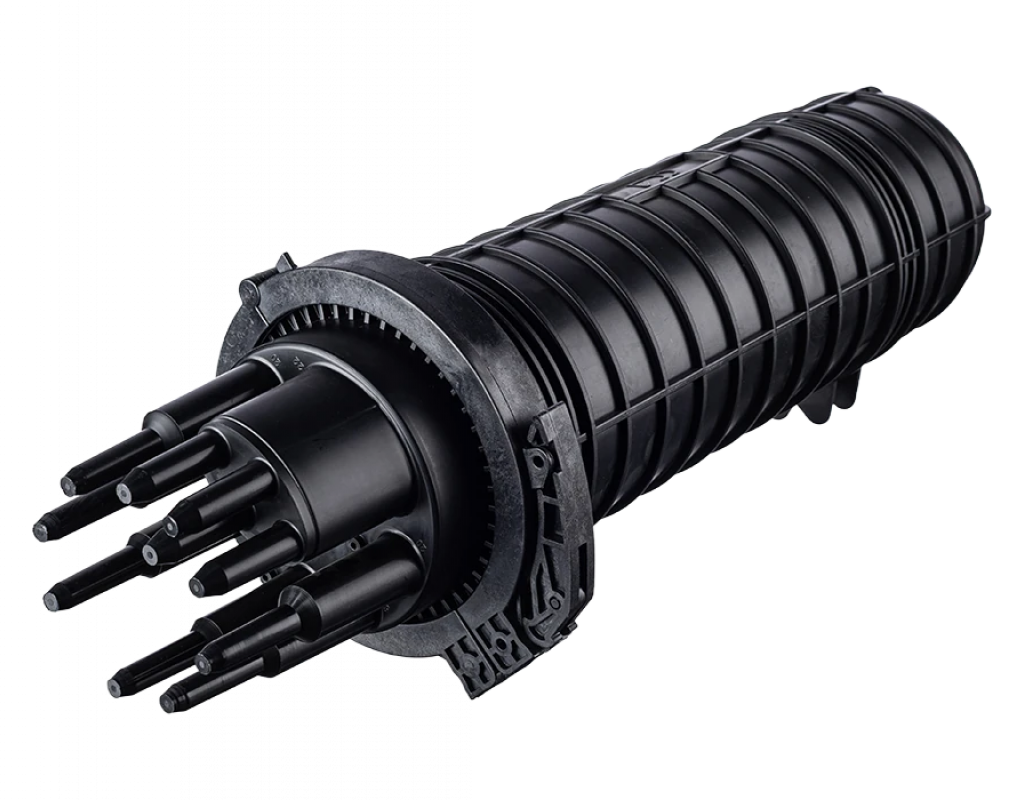

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

Конструкция муфты обеспечивает:

• ввод и крепление введенных в корпус 10 ОК с диаметром наружной оболочки до 22 мм;
• Подключение до 32 абонентских кабелей.
• возможность организации “транзитного” ввода одного ОК;
• размещение до 96 сростков оптических волокон (КДЗС 4525) распределительных ВОК;
• установку 4-х оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм; или 2-х разветвителей в корпусе 60х12х4 мм.
• установку до 36 розеток (адаптеров) оптических типа SC;

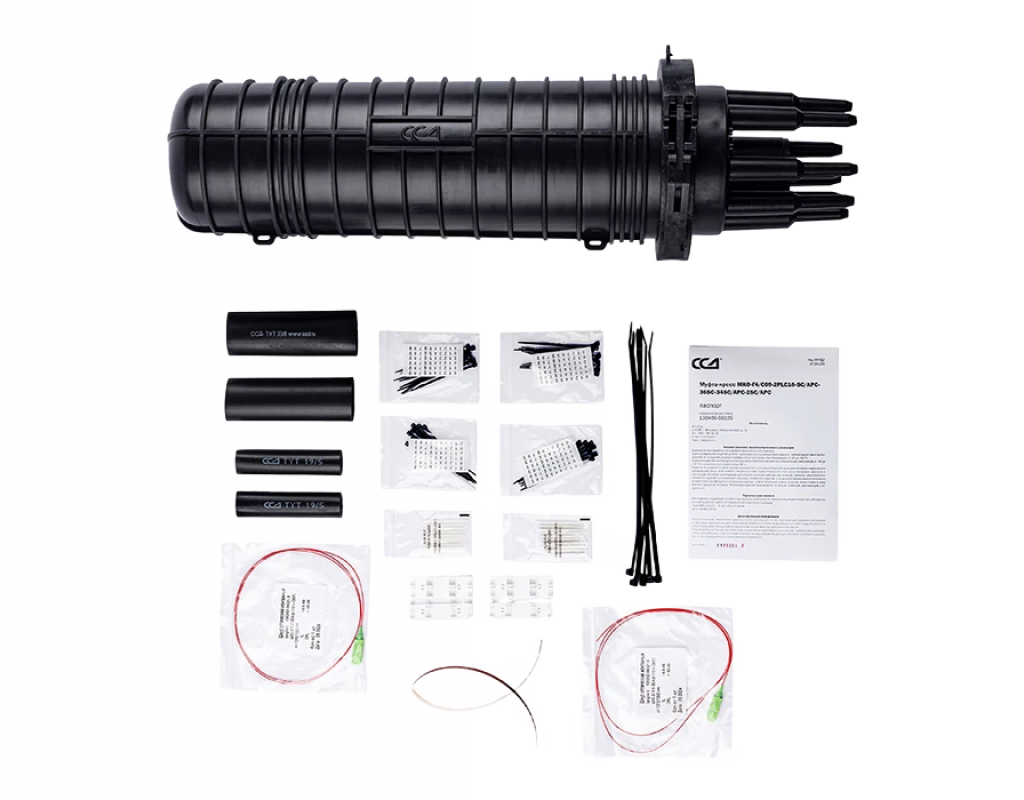

В состав поставки входят два PLC разветвителя 1х16. Установка сплиттеров осуществляется на месте, что позволяет выбрать оптимальное место для их размещения с учетом конкретных условий эксплуатации и требований к подключению.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
