Муфта МТОК-ЛБ11/144-1КС4845-К ССД

Описание

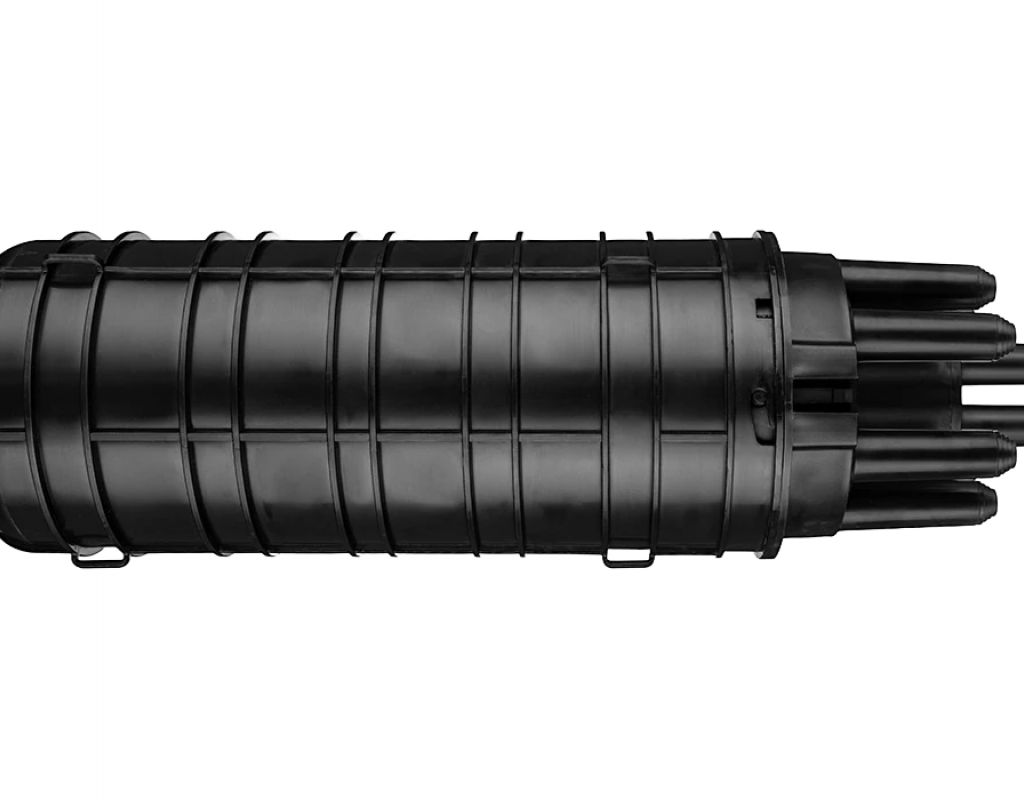

Предназначена для установки на опорах и монтажа подвесных самонесущих ОК, а также оптических кабелей с вынесенным силовым элементом типа «8».

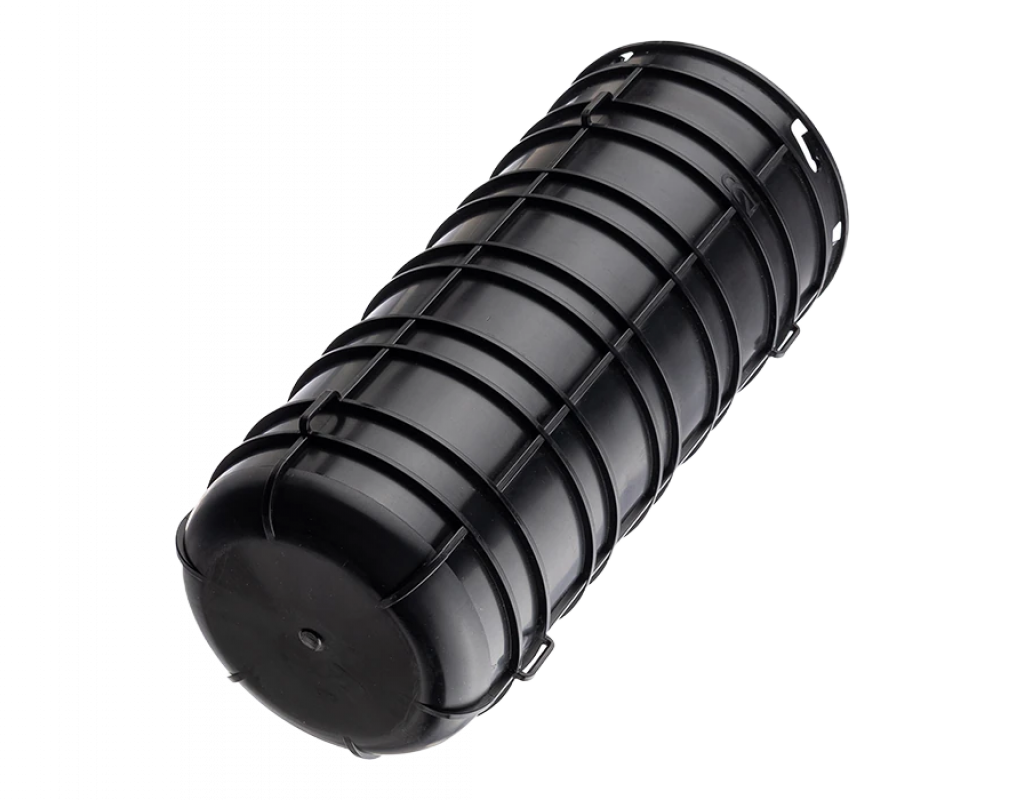

Способ герметизации корпуса с оголовником - механический, при помощи эластичной кольцевой прокладки.

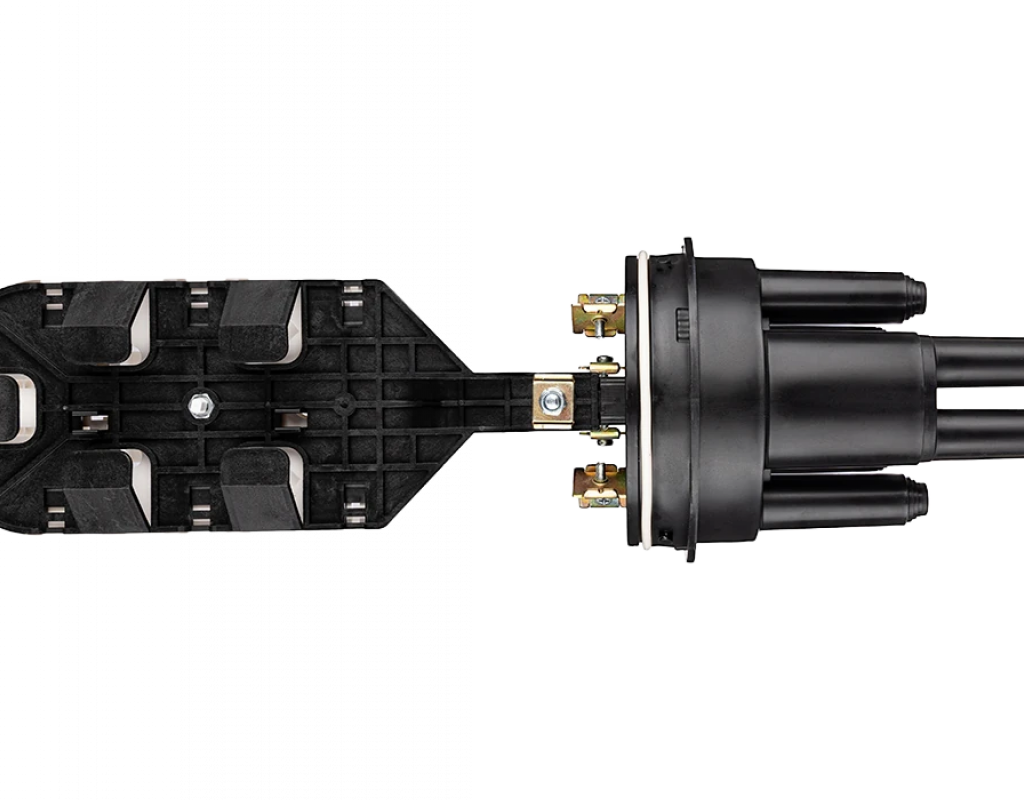

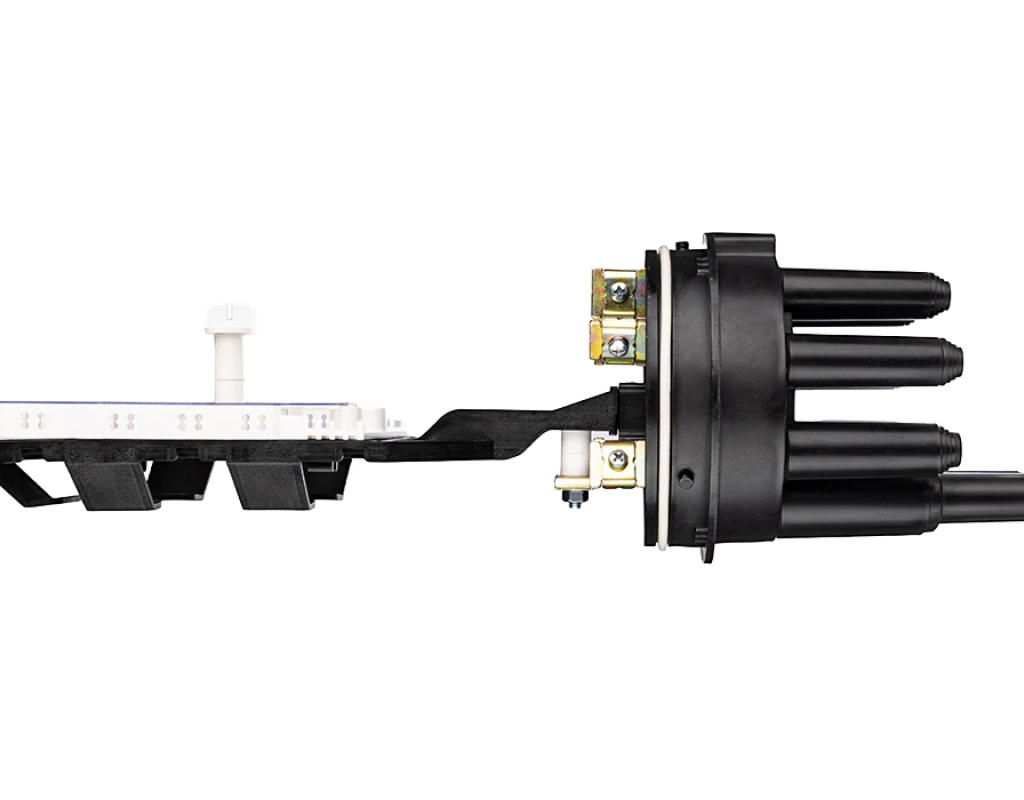

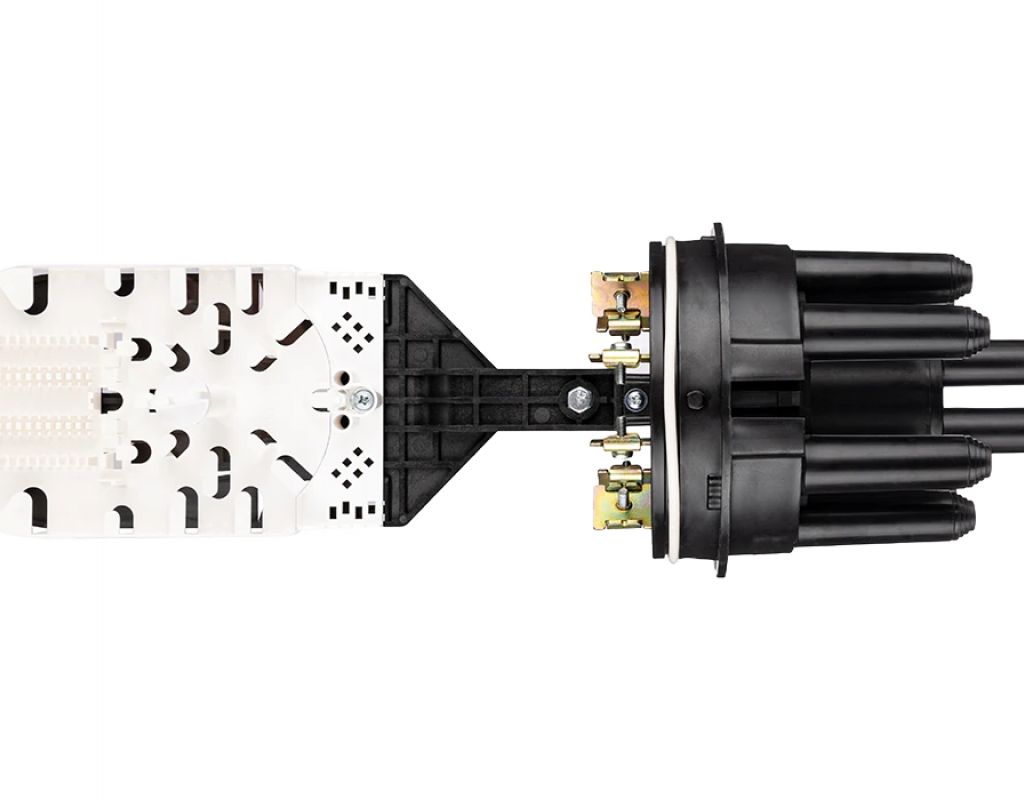

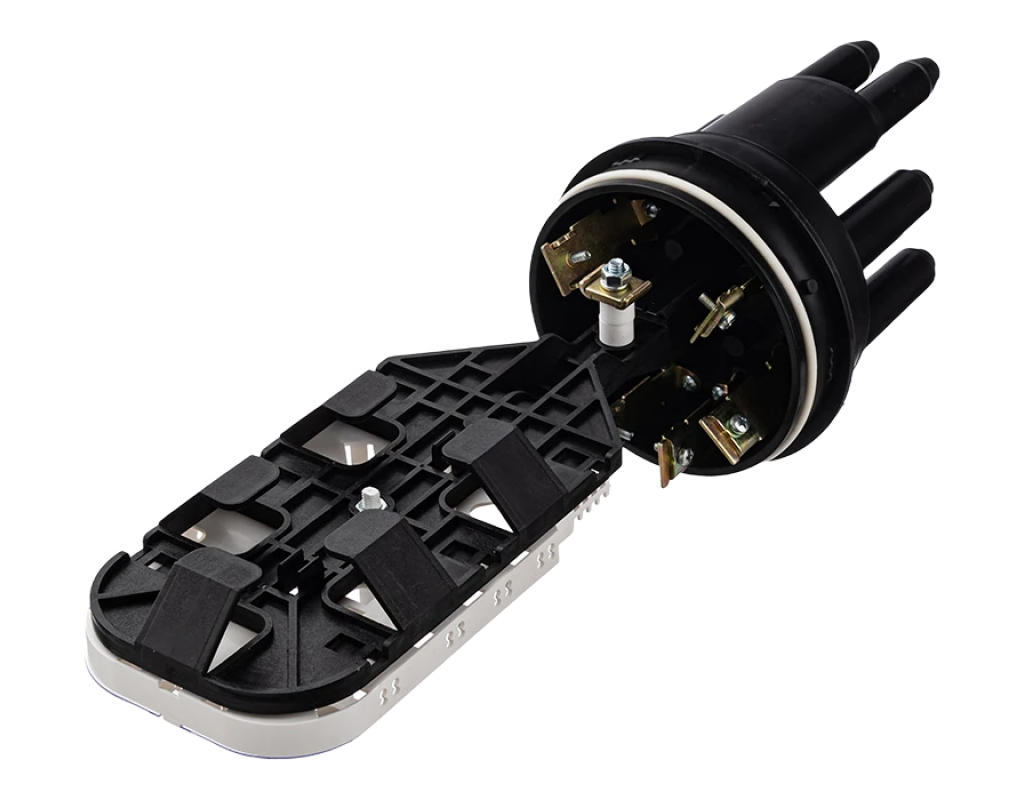

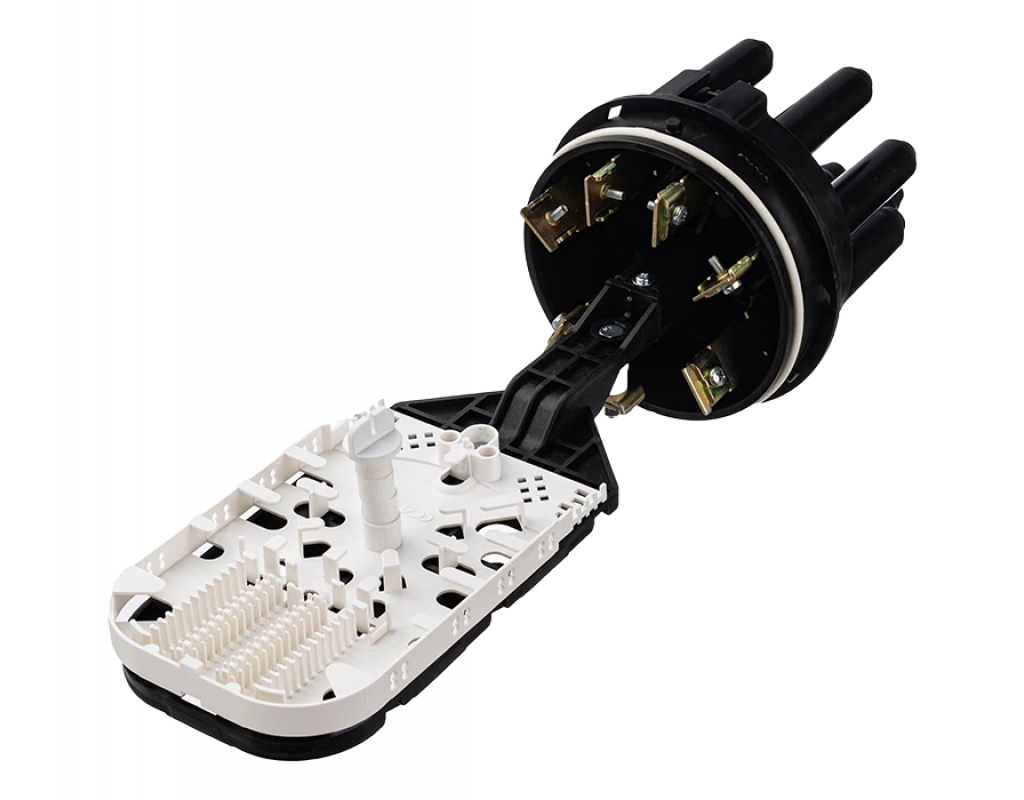

В конструкции муфты установлен специальный внутренний лоток, на который можно разместить до трех кассет КС-4845, обеспечивая размещение до 144 сростков оптических волокон (КДЗС 4525). С противоположной стороны от кассет имеются литые органайзеры для удобной и аккуратной выкладки запаса оптических модулей.

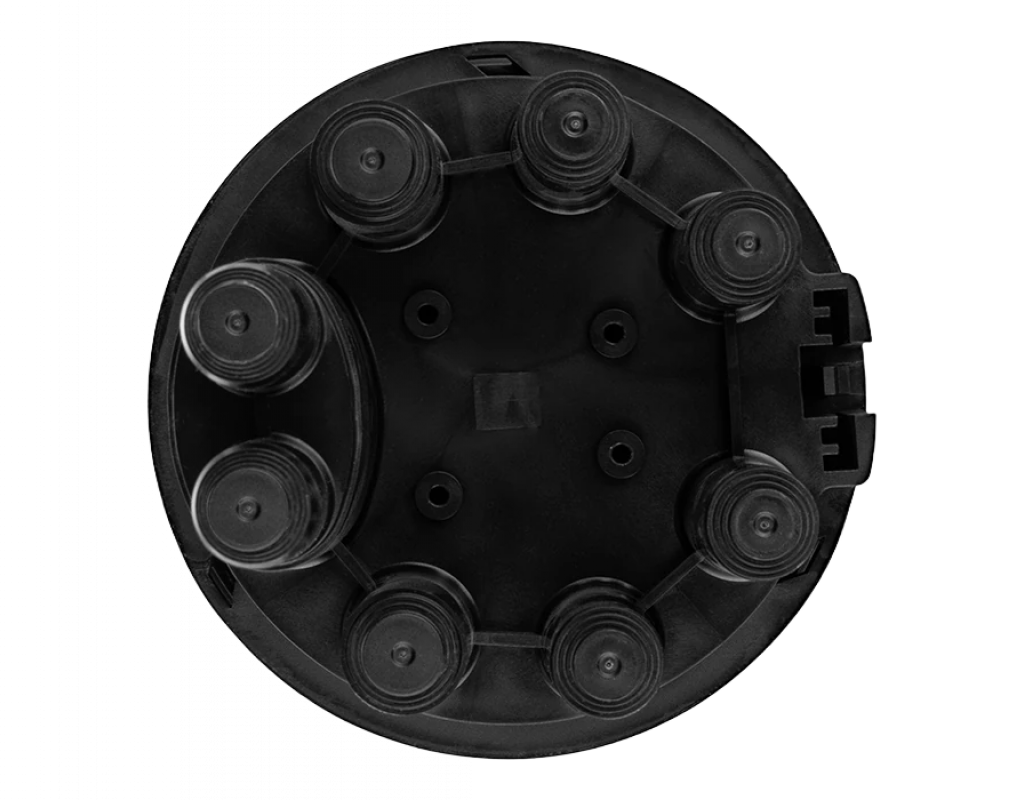

Оголовник муфты имеет 6 круглых патрубков для ввода кабелей диаметром 6-16 мм, 2 круглых патрубка на овальном патрубке для ввода кабелей 6-14 мм, а также овальный ввод для организации транзитной петли оптических модулей без их разрезания.

Овальный патрубок оголовника уменьшенного размера по сравнению с МТОК-Л7, Л6, Г3 и пр., может использоваться для одного из перечисленных случаев:

1) ввода транзитной петли кабеля диаметром до 16 мм. (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

2) ввода двух кабелей диаметром до 16 мм (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

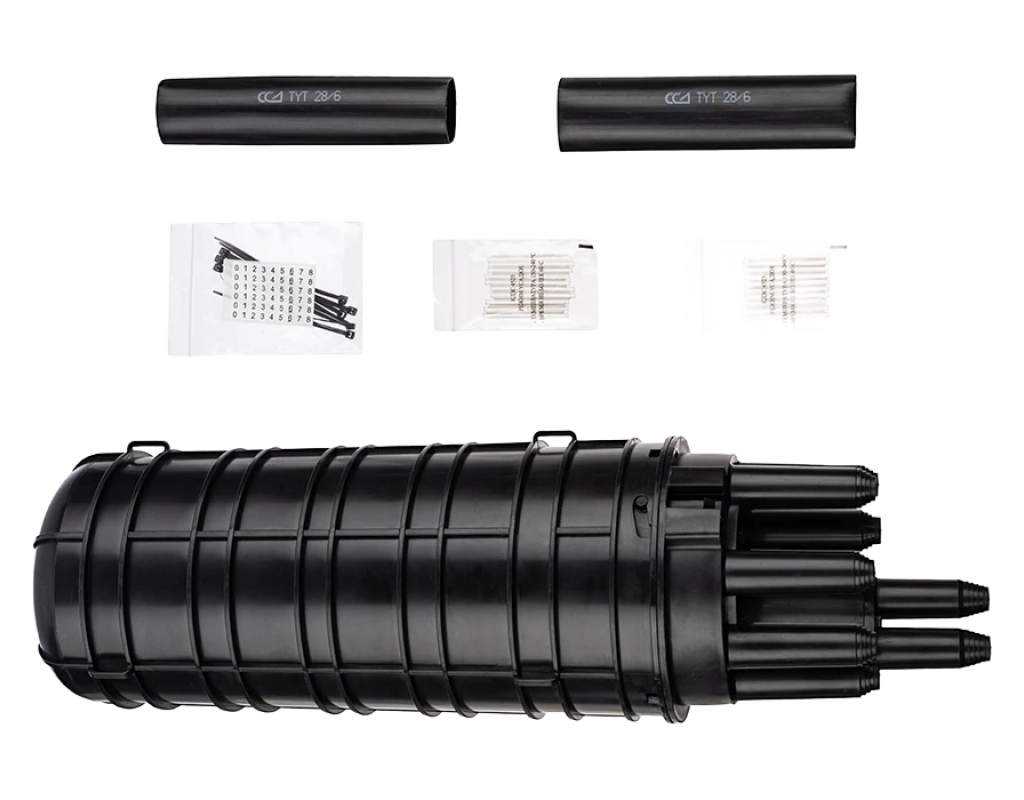

Герметизация кабелей введенных в круглые патрубки осуществляется с помощью термоусаживаемых трубок ТУТ 28/6. Круглые патрубки на оголовнике муфты изначально герметичны и на концах имеют ступенчатую форму с разными диаметрами.

Срезая патрубок в определенном месте, можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Все патрубки муфты оснащены индивидуальными узлами крепления ЦСЭ.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
