Соединители экранов больших лотков КСЭ-БЛ

Номенклатурный номер: 110503-00015

Доставка Доставляем товар по всей России.

Условия возврата

14 дней возврат/обмен
1 год гарантии

Описание

Предназначены обеспечивать соединение экрана большого лотка и его четырех крышек с такими же элементами соседнего большого лотка.

Детали для соединения экранов поставляются в виде комплектов. Комплект соединителей КСЭ-БЛ состоит из пластин, гибких многожильных проводов с наконечниками и элементов крепежа. Все детали комплектов изготавливаются из нержавеющей стали.

Особенности:
• Детали комплекта обеспечивают надёжное соединение экранов лотков
• Не подвержены коррозии

Количество заказываемых комплектов КСЭ-БЛ должно соответствует количеству больших лотков на строящемся объекте.

Характеристики:

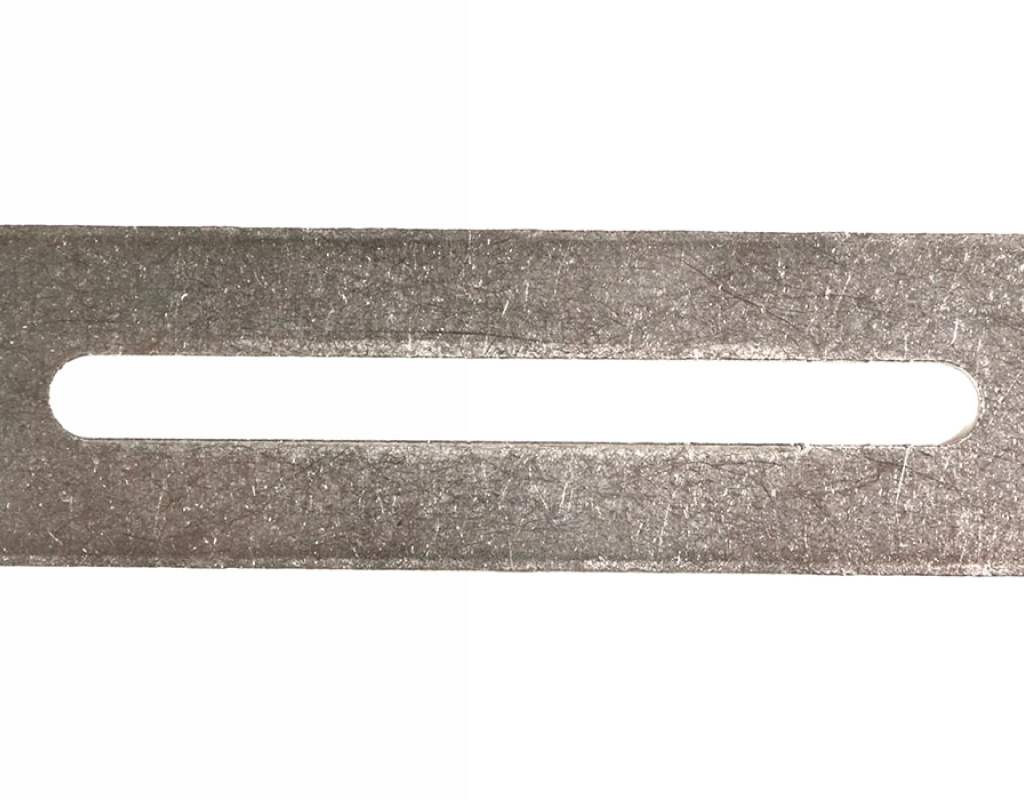

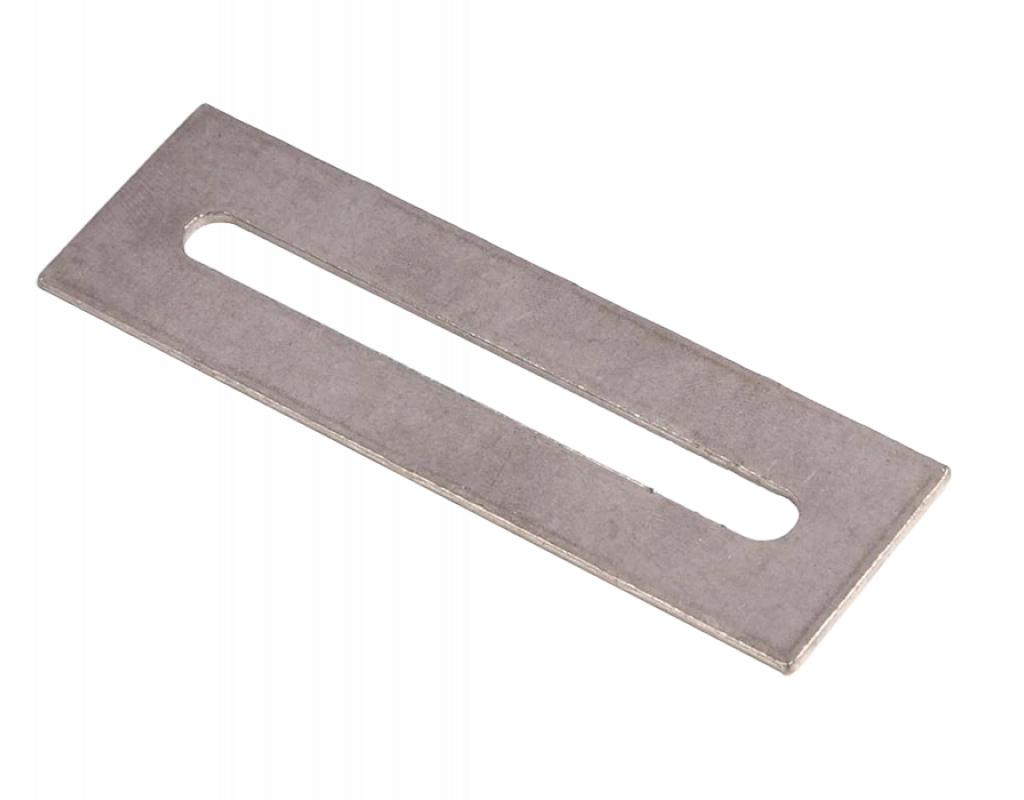

Габаритные размеры соединителя экрана (пластины):
Длина, мм	100
Ширина, мм	30
Длина отверстия, мм	70
Ширина отверстия, мм	9
Толщина, мм	5
Габаритные размеры соединителя экрана удлиненного:
Длина, мм	175
Диаметр отверстий, мм	6
Сечение провода, мм²	16
Масса упаковки, кг	0,3

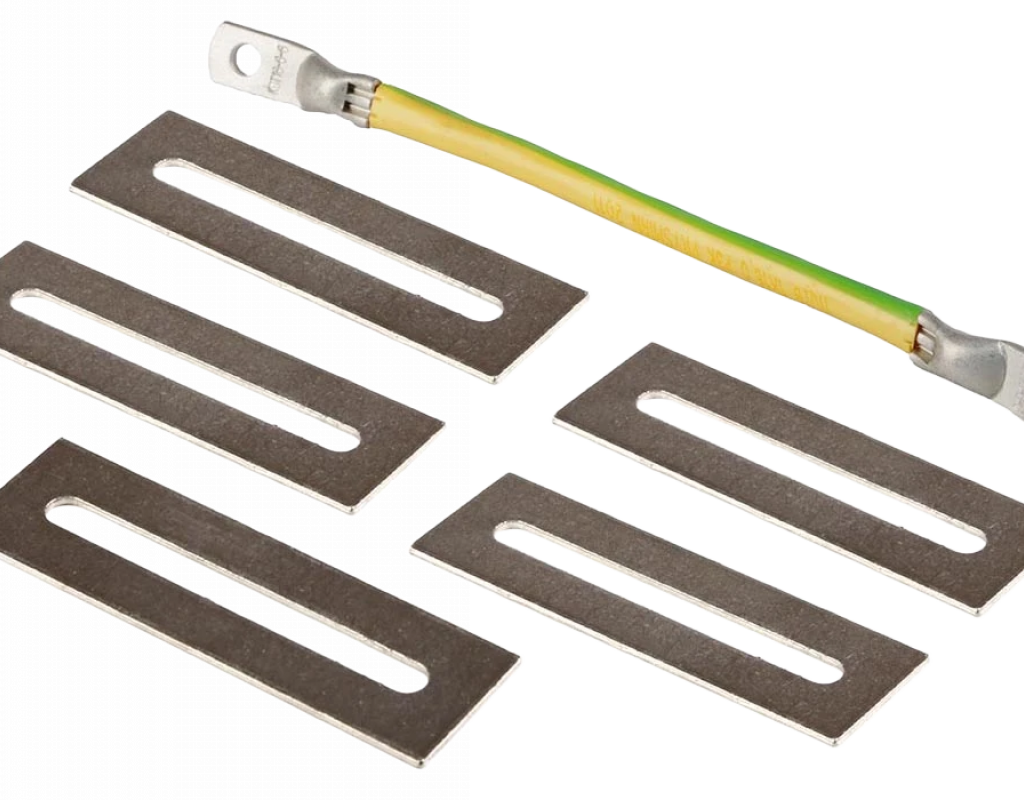

Комплектация:

Соединитель экрана удлинённый	1 шт.
Пластина	5 шт.
Болт М6х25 нержавеющий	10 шт.
Шайба М6 нержавеющая	10 шт.
Гайка М6 нержавеющая	10 шт.
