Колодец ККСр-2,5-10(80) ГЕК-ССД (В25) в двухслойной битумно-латексной гидроизоляции
14 дней возврат/обмен
1 год гарантии
Характеристики:
Масса, кг | 1610 |
Кол-во и размеры ниш в боковых стенках, мм | 2/410х1320 |
Кол-во и размеры ниш в торцевых стенках, мм | 2/410х1320 |
- B | 1050 |
- H | 1560 |
Площадь поверхности изделия, м² | 10,1 |
- L | 1370 |
Описание
Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).
При отгрузке железобетонного изделия покрытого слоем гидроизоляции выдается паспорт качества с соответствующей отметкой.
Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых вод содержащих в себе агрессивные вещества (хлориды, двуокись углерода и др.), под воздействием которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.
Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.
ККСр-2,5 – это тип колодца нового поколения, который имеет вертикальные стенки, что позволяет более эффективно использовать пространство камеры колодца и размещать в нем большее количество кабельных муфт.

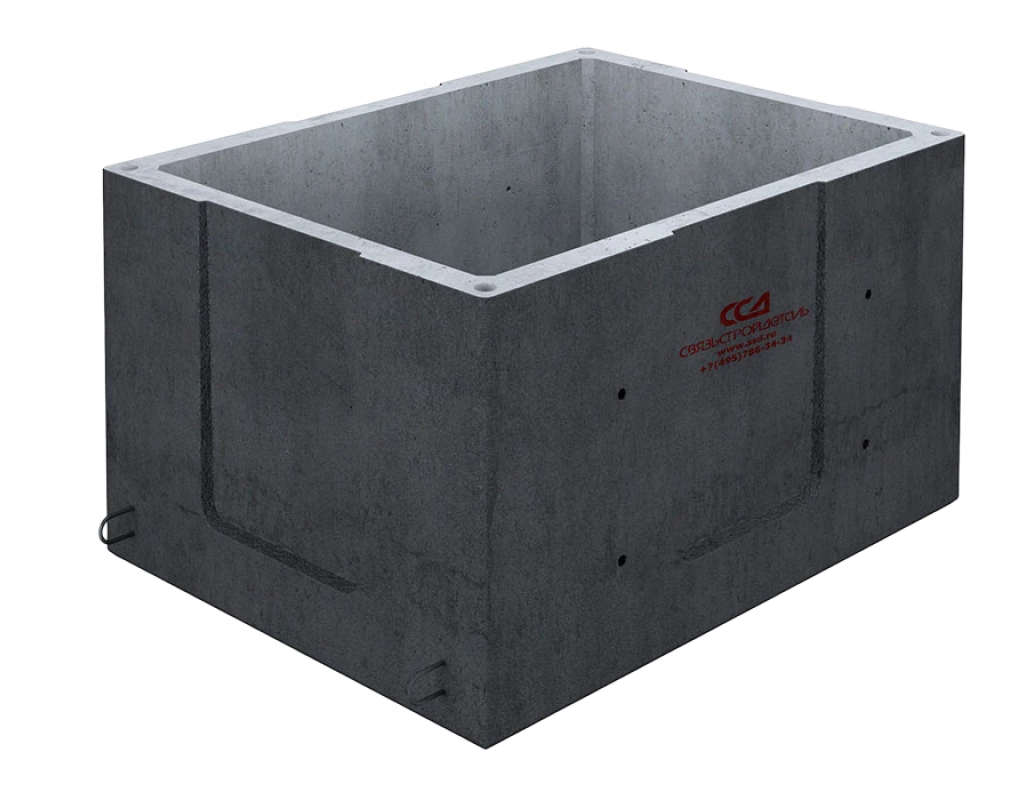

Колодец имеет в сечении прямоугольную форму и состоит из двух элементов – верхней и нижней половин. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены ниши, в пределах которых можно проделывать отверстия для ввода каналов. В виду того, что стенки в нишах не имеют отверстий, это позволяет в местах строительства кабельных колодцев проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходят трубы.
На торцевых поверхностях верхнего и нижнего элементов колодца имеются петли для строповки при погрузке и разгрузке колодца с автомобиля, а также для опускания его элементов в котлован.
В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.
В качестве вводимых в колодец каналов могут использоваться разные по диаметру как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.
Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов. За счет увеличенной площади перекрытия колодца, в отличие от традиционного колодца ККСр-2, можно формировать горловину колодца применяя ступенчатые кольца типа КО-ЧП и КО-Ч.
Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.
Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.
Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-2,5-10(80)».
Отдельно о качестве производства ССД:
После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.
Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25; морозостойкость-F200; водонепроницаемость-W8.
Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.
Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.
Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.
Комплектация:
Нижний элемент колодца | 1 шт. |
Верхний элемент колодца | 1 шт. |
Кронштейн ККП-60 | 4 шт. |
Ерш с резьбой, гайкой и шайбой | 8 шт. |
