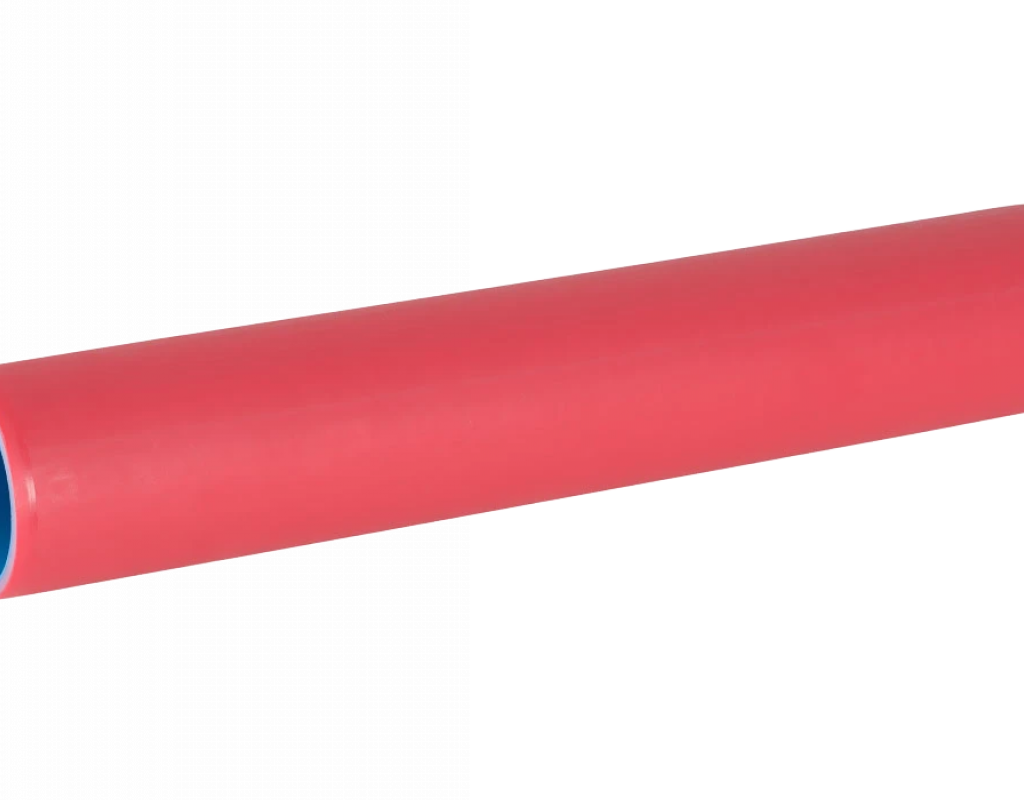

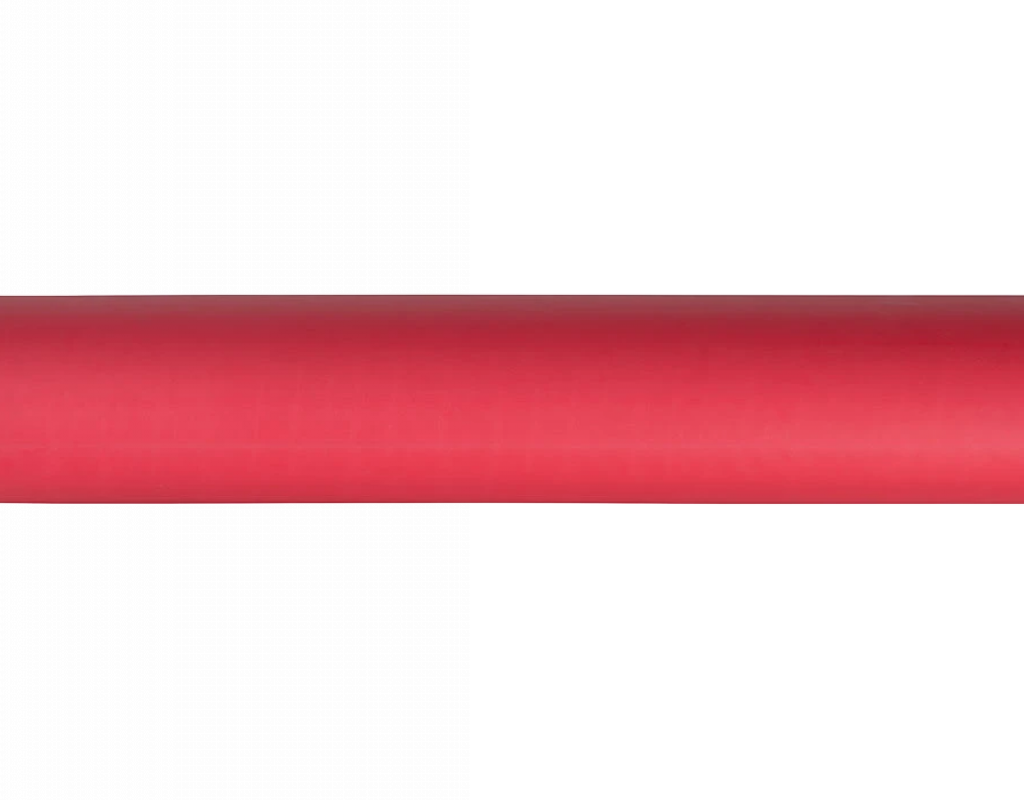

Труба ЭлектроПласт ЭРА 90х5,4 N 1250 F3
14 дней возврат/обмен
1 год гарантии
Характеристики:
Длина отрезка, м | 12 |
Цвет (внешний слой) | Красный |
Цвет (внутренний слой) | Синий |
Наружный диаметр, мм | 90 |
Сопротивление удару | N (нормальная) |
Сопротивление изгибу | Жесткая |
Герметичность соединений, ГОСТ 14254-96 | IP68 |
Электрическая прочность, мин | не менее 15 |
Термостабильность при t 200 °С, мин | более 120 |
Теплопроводность, Вт(м·К) | 0,7±0,2 |
Твердость наружного слоя по Шору, D | 66 |
Масса трубы, кг | 17,4 |
Радиус изгиба, ° | не менее 20 |
Цвет (средний слой) | Натурального светлого цвета |
Стойкость к пробою электрической дугой, кВ | более20 |
Адгезия расплавленной оболочки кабеля к трубе | Отсутствует |
Испытание раскаленной проволокой, °С | 750 |
Внутренний диаметр, мм | 79,2 |
Сопротивление сжатию, Н | 1250 |
Сопротивление изоляции, мОм | более 100 |
Толщина стенки, мм | 5,4 |
Описание
Применяется для создания трубных систем и механической защиты электрических (напряжение до 220 кВ) и других кабелей, от агрессивных условий окружающей среды, при максимальных транспортных нагрузках.

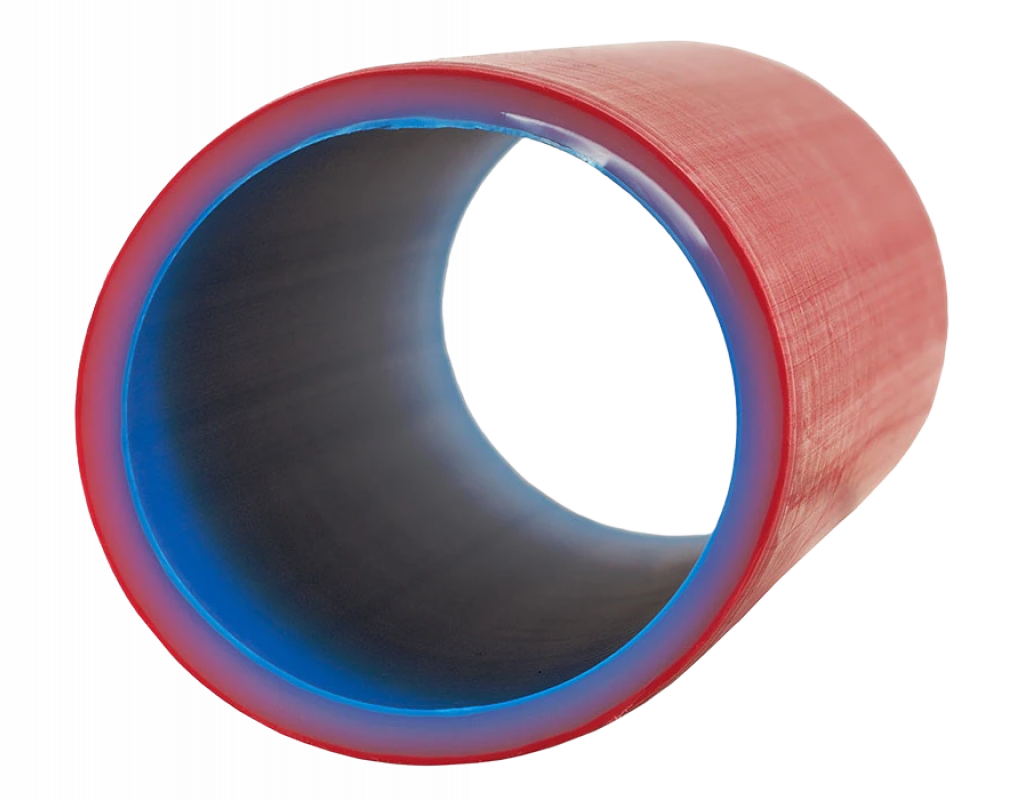

Труба гладкая безгалогенная трехслойная, с улучшенными эксплуатационными характеристиками. Внутренний слой синего цвета, представлен полимерной композицией стойкой к воздействию короткого замыкания в кабеле. Внешний, маркерный слой, красного цвета, толщиной до 10% от толщины стенки трубы. Он позволяет диагностировать значительные повреждения стенки трубопровода. Средний (основной) слой обладает улучшенными качествами для сварки труб и прочностных характеристик сварного шва. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения). По запросу клиента возможно изготовление наружного слоя черного цвета, для осуществления прокладки трубы открытым способом.
Монтаж трубопровода осуществляется с помощью электросварых муфт, а также методом сварки труб встык.
Является аналогом трубы Электропайп ПРО. Изготавливается труба в соответствии с ГОСТ Р МЭК 61386.24 – 2014.
Комплектация:
Труба | 1 шт. |
