Труба ЭНЕРГОПЛ БК DN180х16,4 SN64 F177
14 дней возврат/обмен
1 год гарантии
Характеристики:
| Длина отрезка, м | 13 |
| Цвет (внешний слой) | Красный |
| Цвет (внутренний слой) | Натурального светлого цвета |
| Наружный диаметр, мм | 180 |
| Сопротивление удару | N (нормая) |
| Сопротивление изгибу | Жесткая |
| Герметичность соединений, ГОСТ 14254-96 | IP68 |
| Электрическая прочность, мин | не менее 15 |
| Термостабильность при t 200 °С, мин | более 20 |
| Теплопроводность, Вт(м·К) | 0,5 |
| Масса трубы, кг | 109,59 |
| Радиус изгиба, ° | не менее 20 |
| Кольцевая жесткость SN, кН/м² | 64 |
| Твердость по Шору D (наружный слой) | 60 |
| Макс. усилие тяжения Fmax, кН | 177 |
| Код усилия протяжки | F1 |
| Внутренний диаметр, мм | 147,2 |
| Сопротивление сжатию, Н | 1250 |
| Сопротивление изоляции, мОм | более 100 |
| Толщина стенки, мм | 15,3 |
Описание
Предназначена для строительства электрической (напряжением до 10 кВ) и телекоммуникационной кабельной канализации, в качестве защитного футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

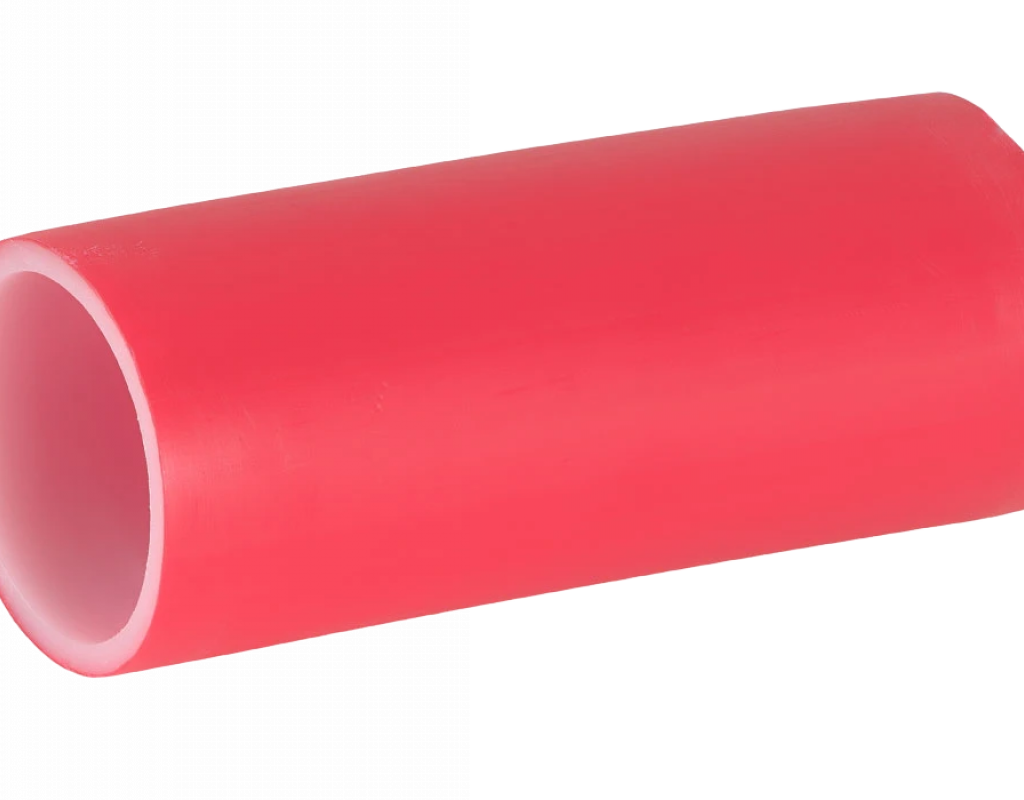

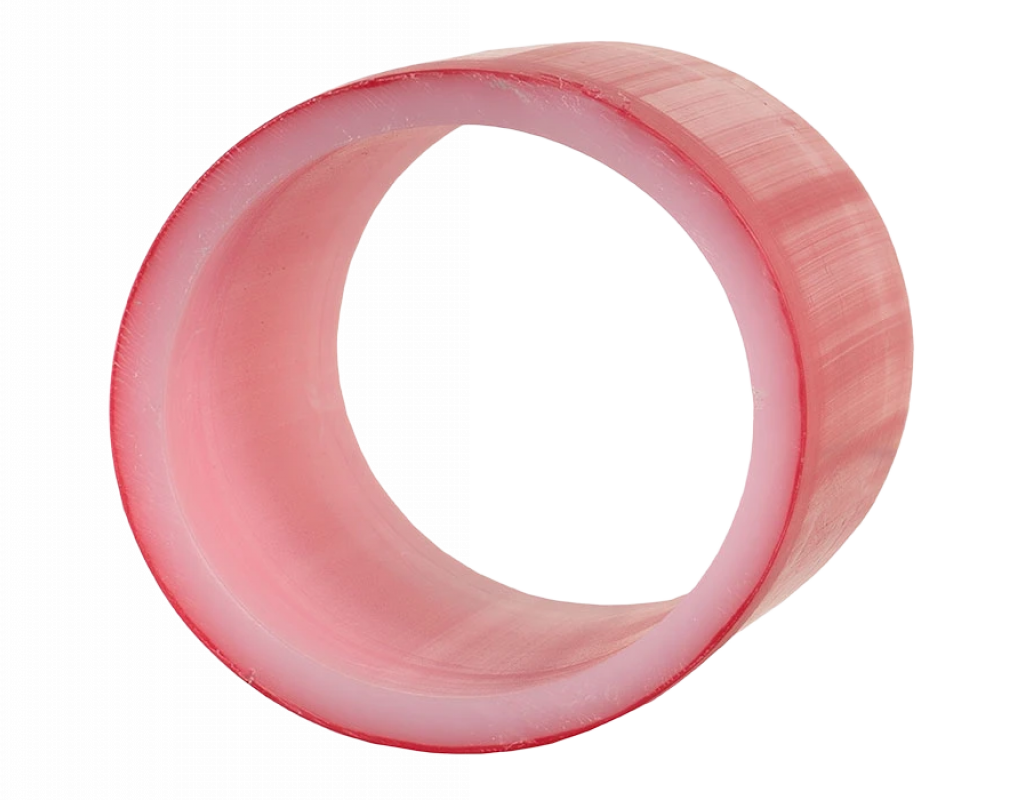

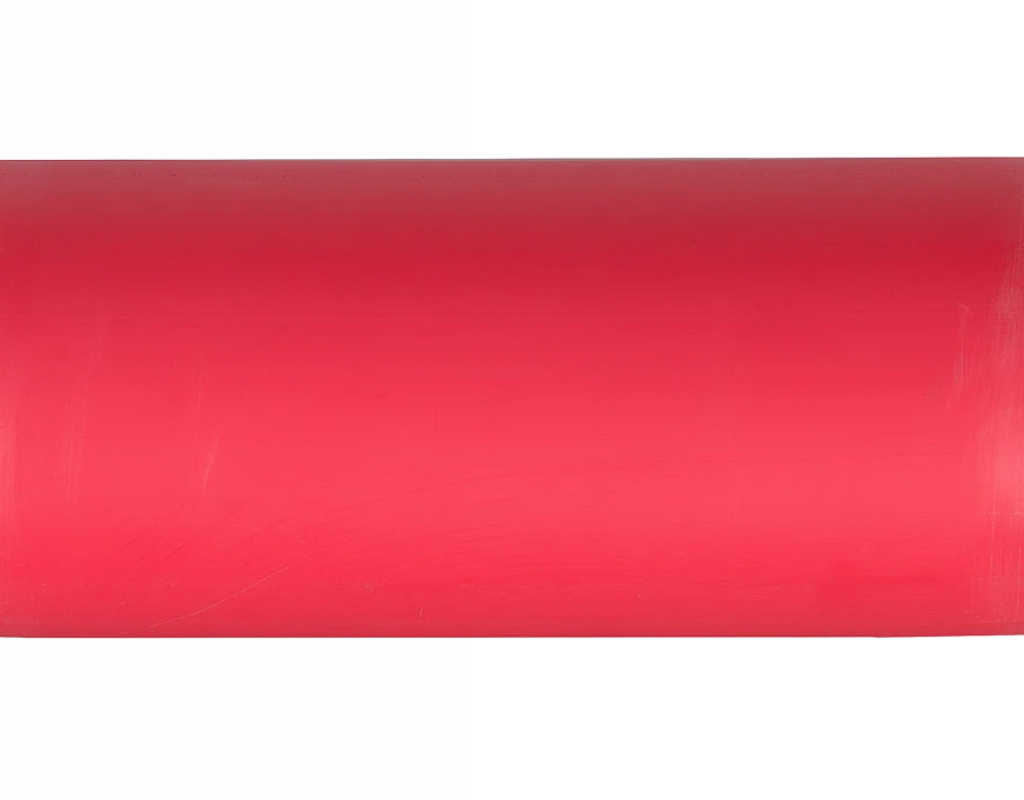

Труба безгалогенная двухслойная гладкая с улучшенными эксплуатационными характеристиками. Состоит из внешнего маркерного слоя красного цвета. Толщина этого слоя составляет до 10% от толщины стенки трубы. Наружный слой позволяет диагностировать значительные повреждения стенки трубопровода. Внутренний слой белого цвета обладает улучшенными свойствами для сварки труб и прочностных характеристик сварного шва. По запросу клиента возможно изготовление наружного слоя черного цвета, для осуществления прокладки трубы открытым способом по эстакадам и мостам.
Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).
Двухслойная труба имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:
- температурные режимы: tраб - 50°С; tдлит - 70°С; tmax - 95°С;
- повышенная термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 95°С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 95°С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.
Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019. Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.
Комплектация:
| Отрезок трубы | 1 шт. |
