Труба ЭНЕРГОПЛ ТС 2 DN180х16,4 SN64 F177

Номенклатурный номер: 110605-00769
Труба ЭНЕРГОПЛ ТС 2 DN180х16,4 SN64 F177Труба ЭНЕРГОПЛ ТС 2 DN180х16,4 SN64 F177Труба ЭНЕРГОПЛ ТС 2 DN180х16,4 SN64 F177
Розничная цена 5 788.58  ₽ Без НДС
6 946.30 С НДС
м
Условия возврата

14 дней возврат/обмен
1 год гарантии

Характеристики:

Длина отрезка, м 13

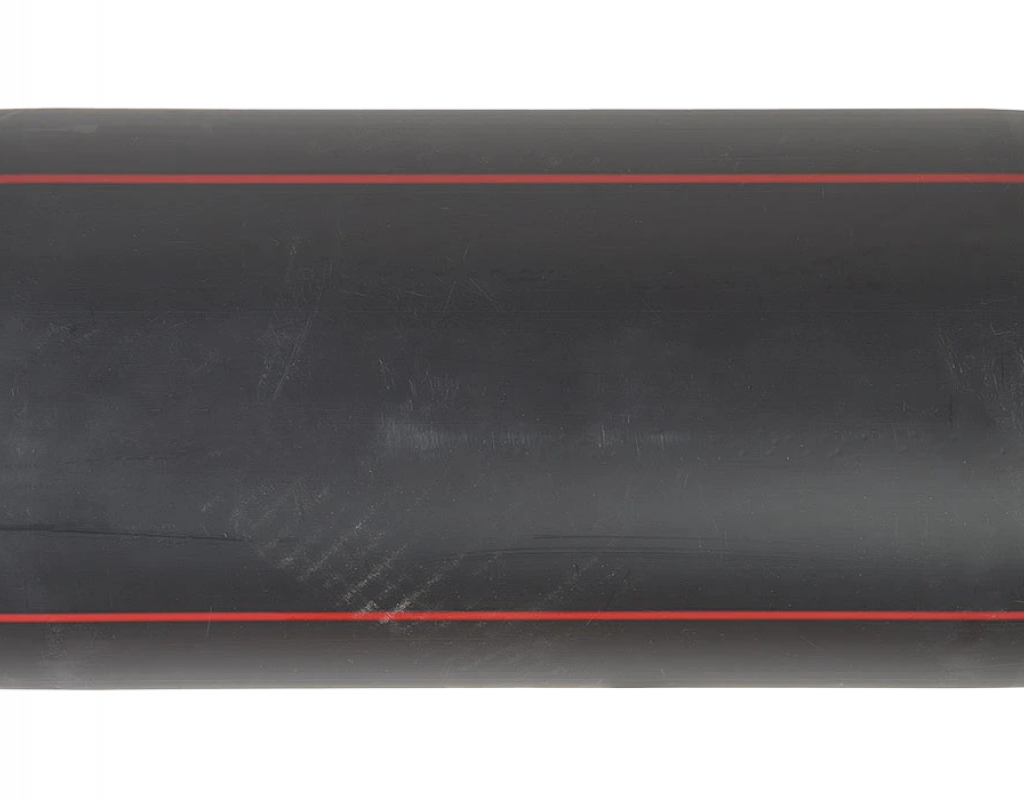

Цвет (внешний слой) Черный с красными полосами
Цвет (внутренний слой) Синего цвета
Наружный диаметр, мм 180
Сопротивление удару N (нормая)
Сопротивление изгибу Жесткая
Герметичность соединений, ГОСТ 14254-96 IP68
Электрическая прочность, мин не менее 15
Термостабильность при t 200 °С, мин не менее 120
Теплопроводность, Вт(м·К) 0,7 ± 0,2
Масса трубы, кг 109,59
Радиус изгиба, ° не менее 20
Испытание раскаленной проволокой, °С 960
Кольцевая жесткость SN, кН/м² 64
Твердость по Шору D (наружный слой) 66
Макс. усилие тяжения Fmax, кН 177
Код усилия протяжки F1
Категория стойкости к горению, ГОСТ Р 53313-2009 ПВ-0
Группа горючести по ГОСТ 30244-94 Г1
Внутренний диаметр, мм 147,2
Сопротивление сжатию, Н 1250
Сопротивление изоляции, мОм более 100
Толщина стенки, мм 16,4

Описание

Предназначена для строительства электрической кабельной канализации напряжением до 110 кВ, в качестве защитного негорючего футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

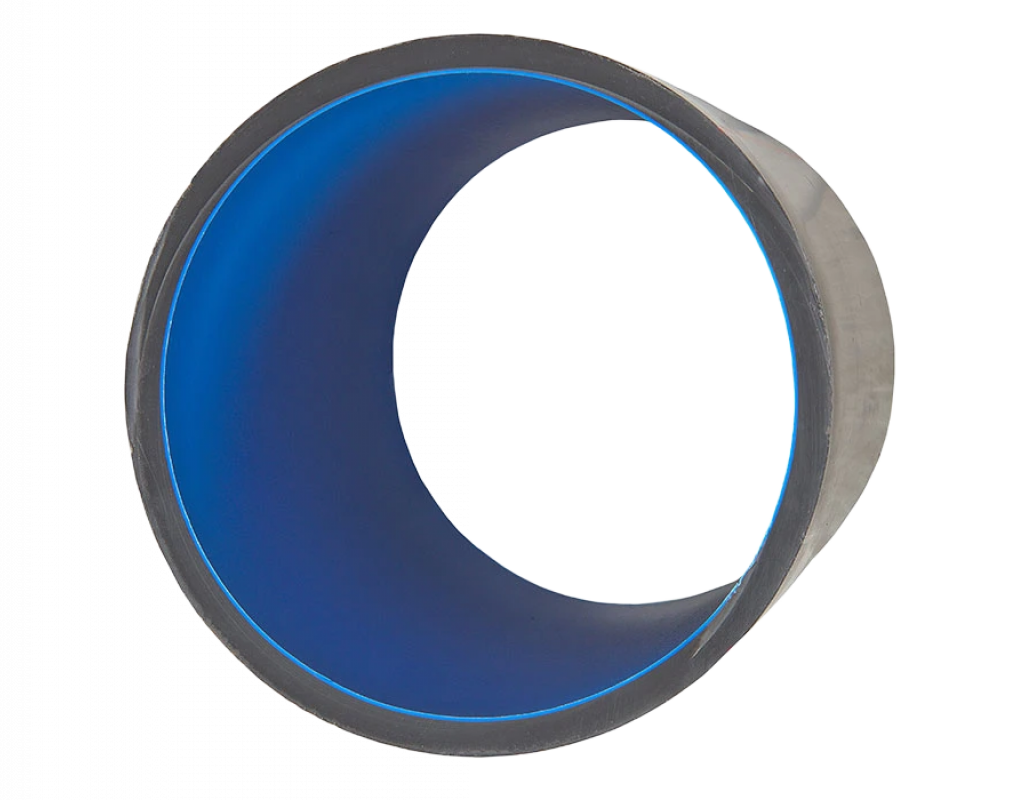

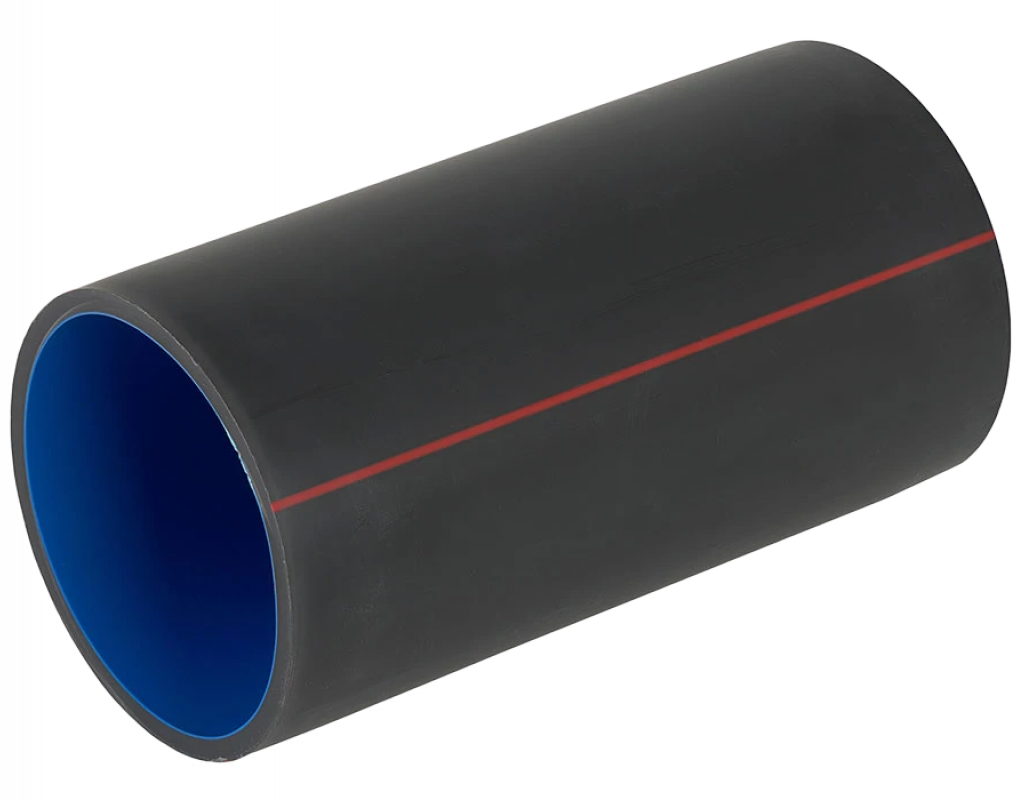

Труба двухслойная гладкая с негорючим внутренним слоем. Состоит из внешнего и внутреннего слоев. Наружный слой изготовлен из термостойкой полимерной композиции черного цвета с красными светостабилизированными полосами. Внутренний слой – негорючий, синего цвета. Он предотвращает распространение горения кабеля в случае его возгорания при аварийной ситуации, а также самой трубы. При возникновении короткого замыкания он препятствует адгезии кабеля к стенке трубы. Труба обладает категорией стойкости к горению – ПВ-0 (ГОСТ Р 53313-2009).

Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).

Двухслойная труба имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:

- негорючесть;
- температурные режимы: tраб - 90°С; tдлит - 110° С; tmax - 130°С;
- высокая термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130°С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130°С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.

Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.

Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.


Комплектация:

Отрезок трубы 1 шт.
